DIY双轴十字滑台激光加工结构

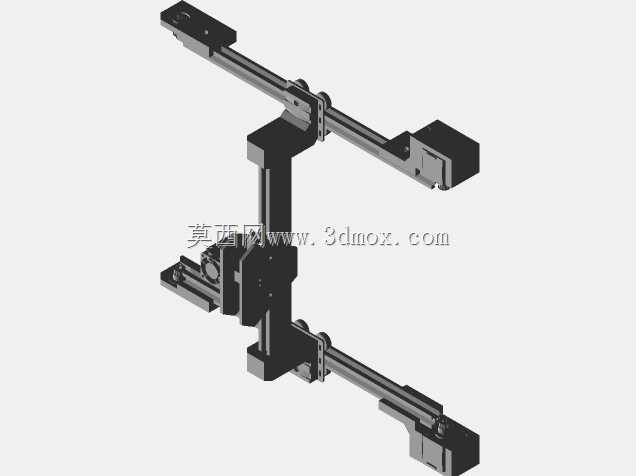

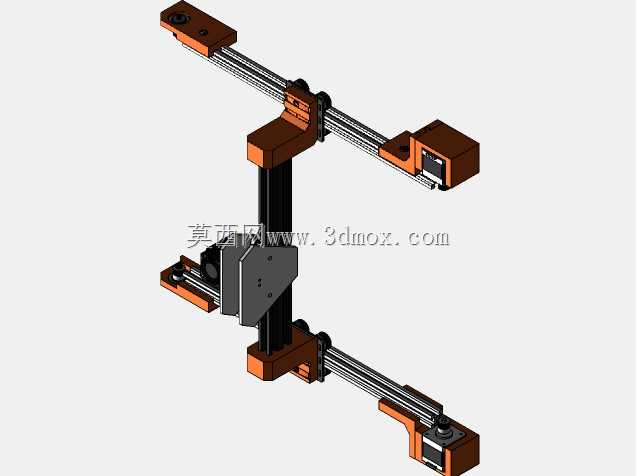

　　这套十字布局的双轴运动结构，是面向小型桌面级加工场景开发的DIY激光加工执行机构，核心采用正交布置的线性导轨作为运动导向载体，搭配同步带轮传动方案实现两个轴向的精准位移，可直接搭载小功率激光头完成平面类工件的标刻、切割作业，也可根据需求更换执行末端适配3D打印、点胶等不同工艺需求。从结构布局来看，整套机构采用X轴叠装于Y轴滑座的经典十字滑台构型，两个轴向的导轨均采用双光轴支撑设计，光轴两端通过端部安装座固定在型材框架上，滑座内部配套直线轴承实现低摩擦往复运动，这种设计相比单导轨方案拥有更好的抗倾覆力矩性能，在末端搭载一定重量的执行器时也能保持运动平稳性，不会出现偏载卡滞的问题。传动部分全部采用正时皮带轮搭配同步带的传动形式，带轮直接安装在步进电机输出轴与导轨端部的张紧座上，同步带通过压块与对应轴的滑座刚性连接，电机转动时即可带动滑座沿导轨方向做直线运动，张紧座上预留的调节腰型孔可以方便调整同步带张紧力，避免长期运行后皮带松弛导致的传动丢步、定位精度下降问题。从安装边界来看，整套机构的安装基准位于四个导轨端部的固定座上，固定座上预留的通孔可直接通过螺栓将整套机构固定在桌面机架或者设备底板上，安装时需要保证两个轴向的导轨垂直度误差控制在合理范围内，避免运动过程中出现别劲、阻力过大的情况。X轴的有效行程覆盖整个Y轴的运动区间，工作区域内无多余结构遮挡，可满足常规尺寸的平面工件加工需求，滑座上的执行器安装位预留了标准孔距的安装螺纹，

　　可兼容市面上多数小型激光模组、打印头、点胶阀等末端执行件的安装需求，用户可根据自身工艺需求快速更换末端功能部件，不需要对主体结构做大规模修改。在实际应用场景中，这类DIY结构常被个人爱好者、小型工作室用来搭建桌面级激光雕刻机，用来在竹木、皮革、亚克力等薄型非金属材料上完成图案雕刻、外形切割作业，相比成品工业设备，这套结构的搭建门槛更低，所有零部件都可以通过常规机加工或者标准件采购获得，装配过程不需要特殊工装，普通爱好者按照装配关系即可完成整机组装。结构设计上充分考虑了DIY场景的加工便利性，所有结构件都采用规则的板件、块件设计，没有复杂的曲面或者特殊加工特征，普通的铣床、甚至3D打印即可完成非标准结构件的制作，大幅降低了自制成本。

　　运动控制层面，这套结构可直接搭配常规的步进电机驱动器与开源运动控制板使用，不需要定制专用的控制系统，用户可根据自身的预算和技术能力选择对应的控制方案，既可以采用入门级的开源控制板实现基础的运动控制，也可以搭配更高精度的闭环步进系统提升整机的定位精度与运动速度。从受力特性来看，双光轴的导向设计可以承受垂直于运动平面的载荷以及运动方向的侧向载荷，在正常的加工负载下不会出现导轨变形或者滑座翘起的问题，同步带传动的形式本身具备一定的缓冲减震能力，在高速往复运动时不会像丝杠传动那样容易出现卡顿或者反向间隙过大的问题，非常适合小型桌面设备的轻载高速运动场景。装配过程中需要注意两个轴向的运动限位设置，可在导轨两端安装微动限位开关，

　　确定各轴的机械原点与运动极限位置，避免运动超程导致的结构碰撞损坏，同时同步带安装时要保证两侧张紧力一致，避免滑座运动过程中出现偏斜，导致直线轴承与光轴的磨损加剧。整套结构的零部件拆分合理，总共分为十几个独立的装配部分，每个部分都可以独立预装后再进行总装，装配逻辑清晰，即使是没有太多机械装配经验的爱好者，也可以按照装配关系逐步完成整机组装，不需要复杂的调试过程即可投入使用。在日常维护方面，光轴导轨只需要定期涂抹润滑脂即可保持顺畅的运动状态，同步带在长期使用后如果出现松弛，只需要调整端部张紧座的螺栓即可重新张紧，不需要更换整套传动部件，后期维护成本极低。相比市面上常见的铝型材搭建的DIY激光机结构，这套专门设计的安装座结构拥有更好的连接刚性，不会出现铝型材连接部位松动导致的精度下降问题，所有连接部位都采用刚性螺栓连接，长期运行后结构稳定性更好，可保持长期的加工精度。
