3D打印伺服安装固定支撑座结构

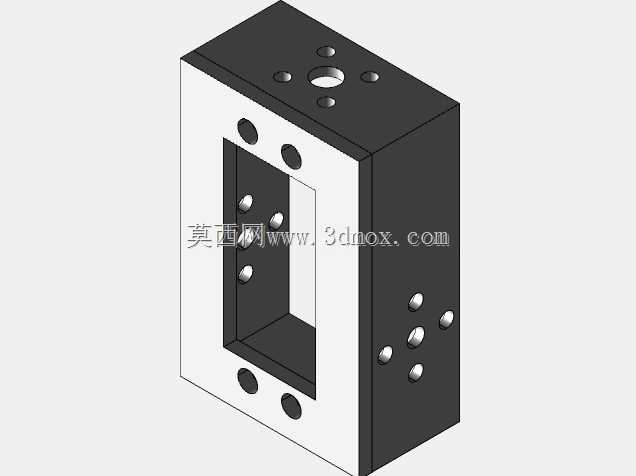

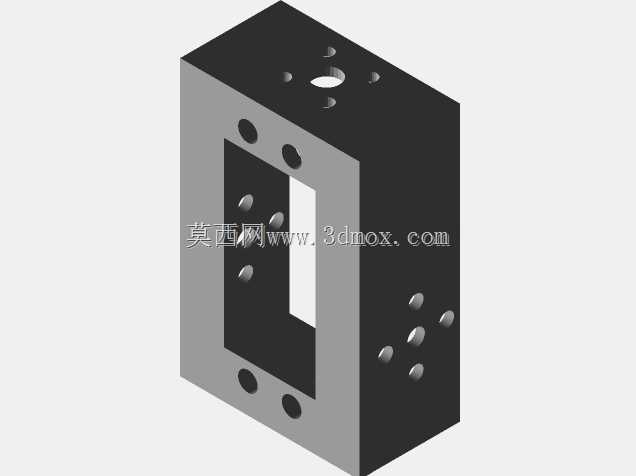

　　在桌面级自动化执行机构搭建、小型教学实验台组装、创客类非标传动单元开发场景中，伺服动力端的安装定位精度直接决定整套传动链路的运行稳定性，这款支撑座结构正是针对小规格伺服的安装需求设计，适配3D打印加工工艺，可快速完成小批量定制化生产，满足不同场景下的安装适配需求。从结构功能来看，该支撑座采用框式中空主体设计，正面预留矩形镂空区域，既为伺服本体的嵌入安装提供足够容纳空间，也能在保证结构刚性的前提下大幅降低构件整体重量，减少安装端的负载负担。主体顶面设置中心定位孔与周边均布的四个安装孔，中心孔用于避让伺服输出轴端的走线或者轴端连接部件，周边孔位可通过紧固件实现支撑座与上层安装板的刚性连接，保证安装后整体结构无窜动。

　　支撑座正面框体的上下边缘各设置两个沉头安装孔，用于安装伺服本体的前端固定压板，通过对称布置的孔位可将伺服牢牢压紧在框体内部，避免伺服运行过程中出现轴向窜动或者径向偏移；支撑座的两个侧面各设置三组成对布置的螺纹安装孔，可根据实际安装需求选择不同高度的孔位完成侧向固定，既可以将支撑座安装在垂直立板上，也可以通过侧向孔位外接传感器、行程限位块等附属配件，拓展安装适配性。设计过程中充分考虑3D打印工艺的成型特性，所有孔位均预留合理的打印公差，避免FDM打印过程中出现的材料膨胀导致孔位尺寸偏小无法装配的问题，所有棱边均做小尺寸倒角处理，既可以减少打印过程中的支撑材料使用，也能避免安装过程中锐边划伤操作人员。

　　框体内部的空腔尺寸严格匹配常用标准伺服的外形尺寸，安装时伺服可直接从正面嵌入空腔，无需额外调整位置，配合正面压板即可完成快速定位，大幅缩短组装调试的时间。从安装边界来看，该支撑座为长方体块状结构，整体外轮廓规整无外凸结构，安装时仅需预留对应长宽高的矩形安装空间即可，无需额外预留侧面操作空间，所有紧固件均可从正面或者顶面完成锁紧操作，适合在紧凑的设备内部空间中布置。顶面安装孔的孔距按照标准安装间距设计，可直接与市面上通用的铝型材安装板、滑动模组连接板直接适配，无需额外加工转接板。侧面孔位采用等间距排布设计，可与不同高度的安装支架配合，实现伺服安装高度的灵活调整，满足不同传动中心高的匹配需求。在实际应用中，

　　这类支撑座多用于小型机械臂的关节伺服安装、桌面级传送带的动力端固定、小型分拣机构的执行单元支撑等场景，由于采用3D打印加工，可根据实际使用的伺服尺寸快速调整模型参数，无需开模即可完成定制化生产，尤其适合样机研发阶段的快速迭代使用。结构设计上通过框式结构实现刚性与轻量化的平衡，经实际打印测试，采用PLA材料打印填充率20%即可满足常规小功率伺服的安装刚性需求，运行过程中无明显共振情况；若用于负载稍大的场景，可调整为PETG或者ABS材料打印，适当提高填充率即可进一步提升结构强度。支撑座的中空结构同时可为伺服运行提供足够的散热空间，避免伺服长时间运行时热量在封闭空间内积聚，影响伺服的使用寿命。正面的镂空区域也方便操作人员观察伺服的运行状态，在调试阶段可直观看到伺服的固定情况，及时发现松动隐患。所有安装孔的位置均经过装配校验，孔位同轴度、孔间距公差控制在3D打印可实现的合理范围内，打印完成后仅需简单去除支撑毛刺即可完成装配，无需二次钻孔或者攻丝处理，降低后期加工的工作量。
