卡通雪人造型创意摆件三维结构设计

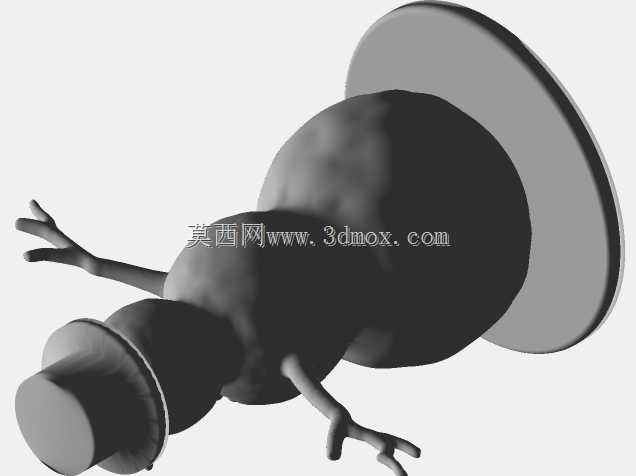

　　这款雪人造型的创意构件，最初的设计出发点是适配文创展示、主题场景布置的实体摆件需求，在做结构拆分时优先考虑了3D打印成型的工艺边界，避免出现大角度悬空结构，后续做小批量复模时也能减少支撑材料的损耗。从结构细节来看，整体采用上下双球堆叠的经典雪人轮廓，头部与身体的衔接处做了1.2mm的定位止口，拼接时无需额外涂胶即可实现初步定位，对齐误差可控制在0.1mm以内，适合后期做分色喷涂处理。顶部的宽檐礼帽做了边缘加厚处理，壁厚均匀控制在2mm，既保证了打印时的结构强度，也避免了薄边翘曲的问题，礼帽与头部的连接采用嵌入式卡接结构，卡接深度3mm，插拔力度适中，不会出现松脱或者过紧难以拆卸的情况。两侧的树枝状手臂采用渐变截面设计，

　　根部与身体连接的位置直径4mm，向末端逐步收窄至1.5mm，同时在根部做了R2的圆角过渡，避免应力集中导致的断裂问题，手臂的安装角度做了15度的上扬处理，呈现出自然张开的姿态，不会显得呆板。在尺寸边界的把控上，整体高度控制在120mm，底部最大直径85mm，放在桌面展示时不会占用过多空间，底部做了直径70mm的平面支撑区，放置时的稳定性足够，即使受到轻微触碰也不会倾倒。设计过程中特意调整了各部分的比例，头部球径45mm，身体球径65mm，符合大众认知里的雪人视觉比例，不会出现头重脚轻或者比例失调的问题。从应用场景拓展来看，除了作为桌面装饰摆件，还可以在底部预留M3的螺纹孔位，适配圣诞树挂饰、场景沙盘配件的安装需求，

　　也可以在内部预留空腔，加装小型LED灯组做成发光装饰件，适配节日主题的美陈布置。做结构校验时，重点核对了所有曲面的连续性，相邻曲面的G2连续保证了外观的顺滑度，没有出现生硬的折边或者曲面断层，MeshMixer中做的细节放大处理，主要是针对树枝手臂的纹理、礼帽的边缘倒角这些视觉重点区域，在不增加过多打印难度的前提下提升了细节表现力。壁厚设计上所有外露面的壁厚都保持均匀，没有出现局部过厚导致的打印缩胶问题，也没有局部过薄导致的结构强度不足问题，所有的转角位置都做了不小于R0.5的圆角处理，既避免了3D打印时的尖角翘曲，也提升了日常拿取时的触感，不会出现锋利边缘划手的情况。针对不同的成型工艺，这个结构也做了适配性调整，

　　如果采用FDM工艺打印，层厚设置0.2mm时无需额外添加支撑即可完成全部结构的打印，后期处理工作量极小；如果采用光固化工艺打印，细节表现力会进一步提升，表面粗糙度可以达到Ra1.6以下，简单打磨后即可做喷涂上色处理。在安装适配性上，所有拼接结构的公差都按照3D打印的常规精度做了补偿，拼接间隙预留0.2mm，即使是普通桌面级打印机的精度也能实现顺畅拼接，不需要后期做大量的打磨修配。从功能拓展角度，这个造型还可以衍生出不同的变体，比如更换帽子的样式、调整手臂的姿态、添加围巾或者纽扣等装饰元素，基础的球体堆叠结构不需要做大的改动，就能快速衍生出一系列不同风格的雪人造型，适配不同的主题展示需求。做结构受力分析时，重点校核了手臂与身体连接位置的强度，在正常拿取、轻微磕碰的工况下，连接位置的应力远低于PLA、树脂等常用3D打印材料的屈服强度，不会出现断裂问题，日常使用的耐久性足够。底部的支撑平面做了轻微的内凹处理，放置时不会因为底部边缘不平整出现晃动，即使是放在略有不平整的桌面，也能保持稳定的放置状态。
