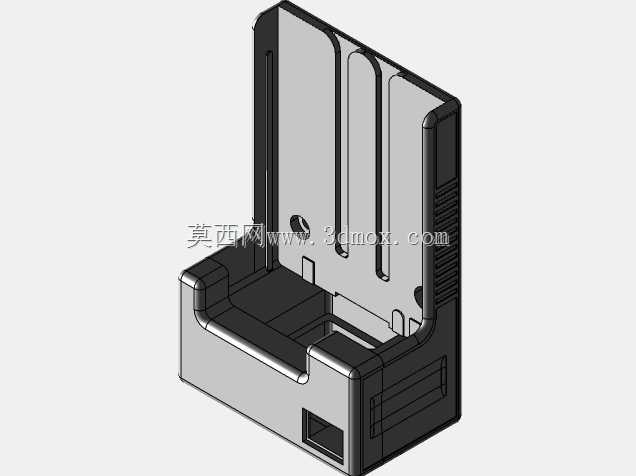

24V转12V直流转换器塑壳结构设计

　　这款DC-DC电压转换装置的外壳结构，在工业现场的适配场景覆盖极广，从移动作业的遥控设备供电配套，到固定安装的工控柜内电压适配，都能见到这类结构的实际应用。很多户外作业的遥控类设备，原配供电体系是24V直流输入，但内部主控板、信号传输模块往往需要12V直流供电，这时候就需要这类转换装置完成电压匹配，外壳作为内部电路、功率元件的承载结构，设计合理性直接决定了装置在复杂工况下的使用寿命。

　　从实际使用的角度看，这个壳体的结构设计首先考虑了安装的便捷性，背部预留的卡槽结构可以直接卡装在标准DIN导轨上，也可以通过侧面的安装孔用螺丝固定在设备内壁，不需要额外定制安装支架，能适配大部分工控设备、移动作业装备的内部安装空间。壳体的整体外形做了圆角过渡处理，没有尖锐的棱角，在装配、检修过程中不会划伤操作人员的手部，也避免了尖锐边角磕碰其他线路造成绝缘层破损的风险。

　　壳体的内部结构做了分区设计，功率元件的安装区域和信号控制元件的安装区域之间预留了隔离筋，既可以减少功率元件工作时产生的电磁干扰对控制信号的影响，也能在灌封导热胶的时候形成分区，避免胶液流动到不需要灌封的接插件区域。壳体侧壁预留的散热格栅不是装饰性结构，格栅的开口方向顺着设备内部的常规散热风道走向，当设备内部散热风扇工作时，气流可以直接穿过格栅带走功率元件工作产生的热量，不需要额外加装散热风扇就能满足额定功率下的散热需求，同时格栅的缝隙宽度控制在1.2mm以内，能阻挡大部分现场的金属碎屑、灰尘进入壳体内部，避免电路短路的风险。

　　在接口的设计上，壳体下端预留的方形开孔是直流输入输出线缆的穿入位置，开孔边缘做了加厚的止口结构，可以配套标准的格兰头固定线缆，既能承受线缆拉扯的外力，也能实现接口位置的防尘防水，适配户外作业设备的使用环境。壳体上盖和底座的配合采用了卡扣加螺丝的双重固定方式，日常检修的时候可以松开螺丝打开卡扣快速查看内部电路，长期固定使用的时候拧紧螺丝就能保证上下盖的配合紧密，不会因为设备运行的震动出现松脱。

　　从安装边界的尺寸来看，这个壳体的整体宽度控制在50mm以内，在多模块并排安装的场景下，相邻模块之间只需要预留2mm的间隙就能保证散热空间，不会过多占用控制柜内部的安装位置，对于内部空间紧张的移动遥控设备来说，这个尺寸也能轻松嵌入设备的电池仓旁边的空余位置，不需要改动原有设备的整体结构。壳体的壁厚设计做了差异化处理，安装螺丝柱、导轨卡槽这些受力位置的壁厚加厚到2.5mm，保证安装固定的时候不会出现开裂，而侧壁非受力位置的壁厚控制在1.5mm，在保证结构强度的前提下尽可能减轻整体重量，减少对安装位置的承重负担。

　　很多现场应用中，这类转换装置往往需要和开关元件配套安装，这个壳体的侧面预留了开关安装的卡位，可以直接把船型开关卡装在侧壁的预留位置，不需要额外开孔固定，装配的时候只需要把开关的引脚和内部电路连接即可，大幅减少了装配的工序耗时。壳体内部的螺丝柱位置都做了导向斜角，装配电路板的时候可以快速对准安装孔，不需要反复调整位置，适合批量装配的生产场景。

　　在材料选择的适配性上，这个壳体的结构设计适配常用的阻燃ABS工程塑料注塑生产，加强筋的位置都做了均匀的壁厚过渡，不会出现注塑过程中缩水、缺料的问题，拔模斜度控制在1.5度，既能保证注塑生产的时候顺利脱模，也不会因为拔模斜度过大造成上下盖配合间隙过大的问题。壳体表面没有多余的装饰结构，平整的表面可以方便粘贴参数标识标签，标签粘贴后不会因为壳体表面的凹凸出现起翘脱落的问题，方便现场运维人员快速识别装置的电压参数。
