搅拌机用双铰接连接支座结构设计

项目分类:通用机械零部件 发布时间:2024-04-22 ID:747909
  • 搅拌机用双铰接连接支座结构设计
  • 搅拌机用双铰接连接支座结构设计
  • 搅拌机用双铰接连接支座结构设计
  • 搅拌机用双铰接连接支座结构设计
  • 搅拌机用双铰接连接支座结构设计
  • 搅拌机用双铰接连接支座结构设计
  • 搅拌机用双铰接连接支座结构设计
  • 搅拌机用双铰接连接支座结构设计

  该铰接支座构件主要应用于搅拌设备的传动连接部位,在混凝土搅拌机、工业浆料搅拌设备的连杆传动系统中承担铰接传动、载荷传递的核心作用,是搅拌臂与驱动主轴之间的关键连接节点。日常工况下,搅拌作业过程中搅拌臂会受到物料冲击带来的交变径向载荷、周向扭转载荷,该构件通过中部的主轴安装孔与驱动轴实现过盈配合定位,两侧对称分布的带孔耳板则通过铰接销轴与搅拌臂端部的连接座形成铰接副,可在传递扭矩的同时,补偿搅拌臂作业过程中产生的微小偏摆量,避免刚性连接带来的应力集中问题,有效降低传动系统的疲劳失效风险。

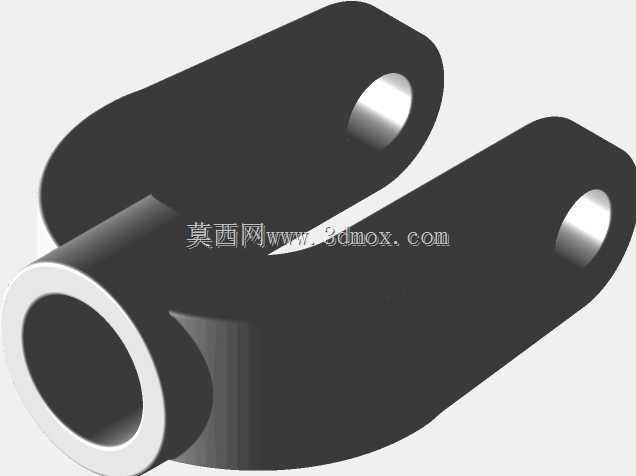

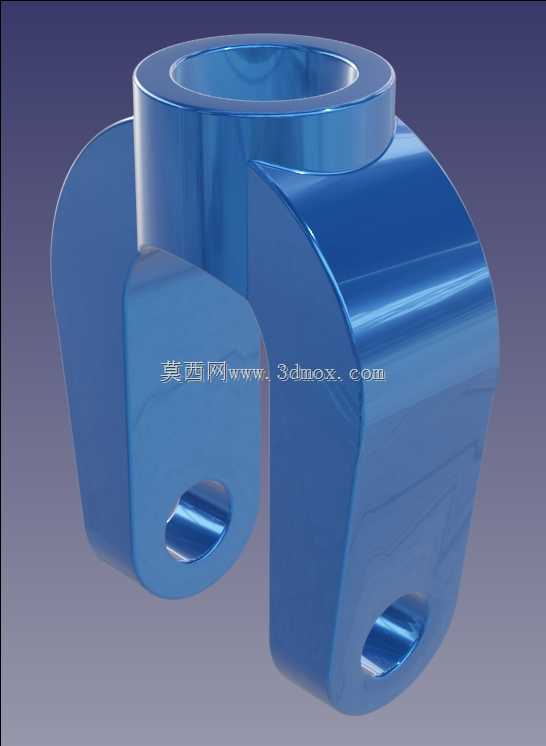

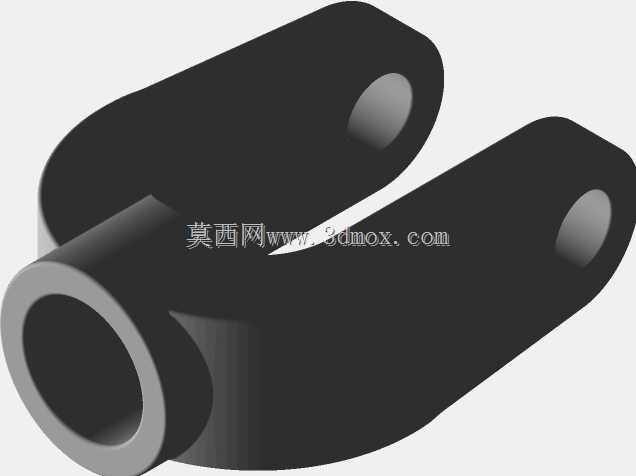

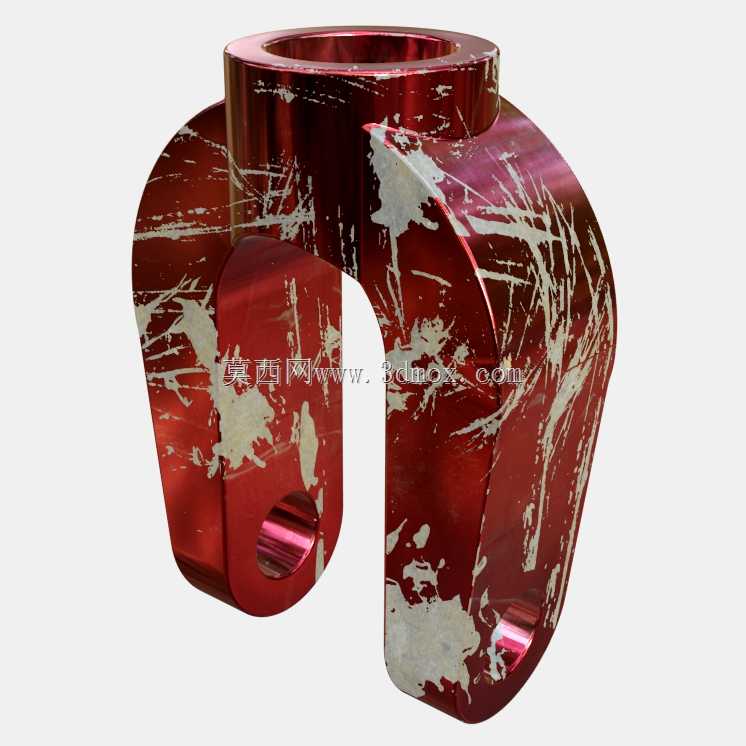

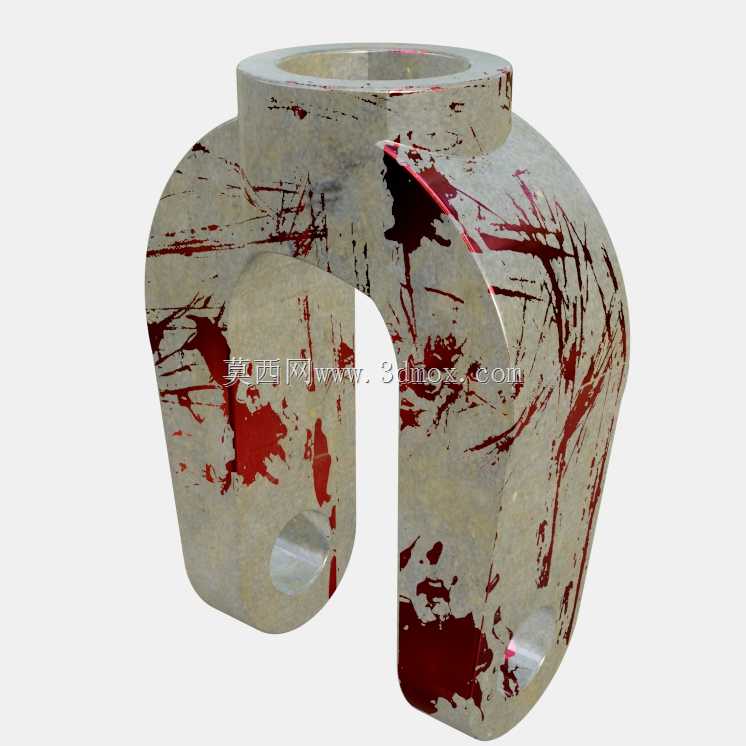

  从结构设计逻辑来看,该构件采用对称式双耳板布局,中部为带轴向定位凸台的圆筒形轴座,凸台高度经过精确计算,可在安装时与主轴轴肩形成轴向定位,避免工作过程中支座沿主轴轴向窜动;两侧耳板与中部轴座采用大圆角过渡连接,从根源上消除直角连接带来的应力集中隐患,圆角半径根据耳板厚度匹配设计,确保交变载荷下过渡区域的应力值控制在材料许用应力范围内。两侧耳板上的铰接孔为同轴度严格控制的通孔,孔内壁设计有一定的表面粗糙度要求,可直接与自润滑衬套过盈配合安装,无需额外加工衬套定位台阶,减少现场装配的加工工序。

  安装边界方面,中部主轴安装孔的孔径与常用搅拌设备驱动轴的轴径形成标准匹配,孔的轴向长度根据轴的配合长度设计,确保配合面的接触面积足够传递额定扭矩,不会出现配合面压溃的问题;两侧耳板的外端面间距与搅拌臂连接座的内槽宽度形成间隙配合,安装时间隙控制在0.2mm-0.5mm之间,既可以保证铰接转动的灵活性,又能避免间隙过大带来的传动冲击。耳板上铰接孔的中心到主轴孔中心的中心距经过严格校核,确保搅拌臂的作业回转半径符合设计要求,不会出现搅拌叶片与搅拌筒内壁刮擦的问题。

  实际应用中,该构件通常采用中碳钢铸造成型后进行调质处理,表面硬度控制在HB220-250之间,兼顾强度与韧性,可承受搅拌作业中频繁的载荷冲击;铰接孔与主轴安装孔在铸造后会进行精加工,确保孔的圆柱度、同轴度符合装配精度要求。相较于传统的单耳板连接支座,该对称双耳结构的受力更加均衡,单侧耳板承受的载荷仅为单耳结构的二分之一,在同等载荷工况下可有效减小耳板厚度,降低构件整体重量,同时铰接副的接触面积更大,单位面积承受的挤压应力更小,衬套的使用寿命可提升40%以上。

  在设备维护场景中,该构件的铰接孔内安装的自润滑衬套属于易损件,结构设计时预留了足够的衬套拆卸空间,无需拆卸整个支座即可完成衬套的更换,大幅降低设备停机维护的时间成本。中部轴座的端面设计有均匀分布的螺纹孔,可安装轴端压盖,对主轴与支座的轴向位置进行二次锁定,即使在重载冲击工况下也不会出现支座与主轴相对转动的失效问题。耳板的外侧平面设计为机加工平面,可直接安装销轴的轴向定位挡板,无需额外焊接定位块,减少焊接带来的构件变形风险。

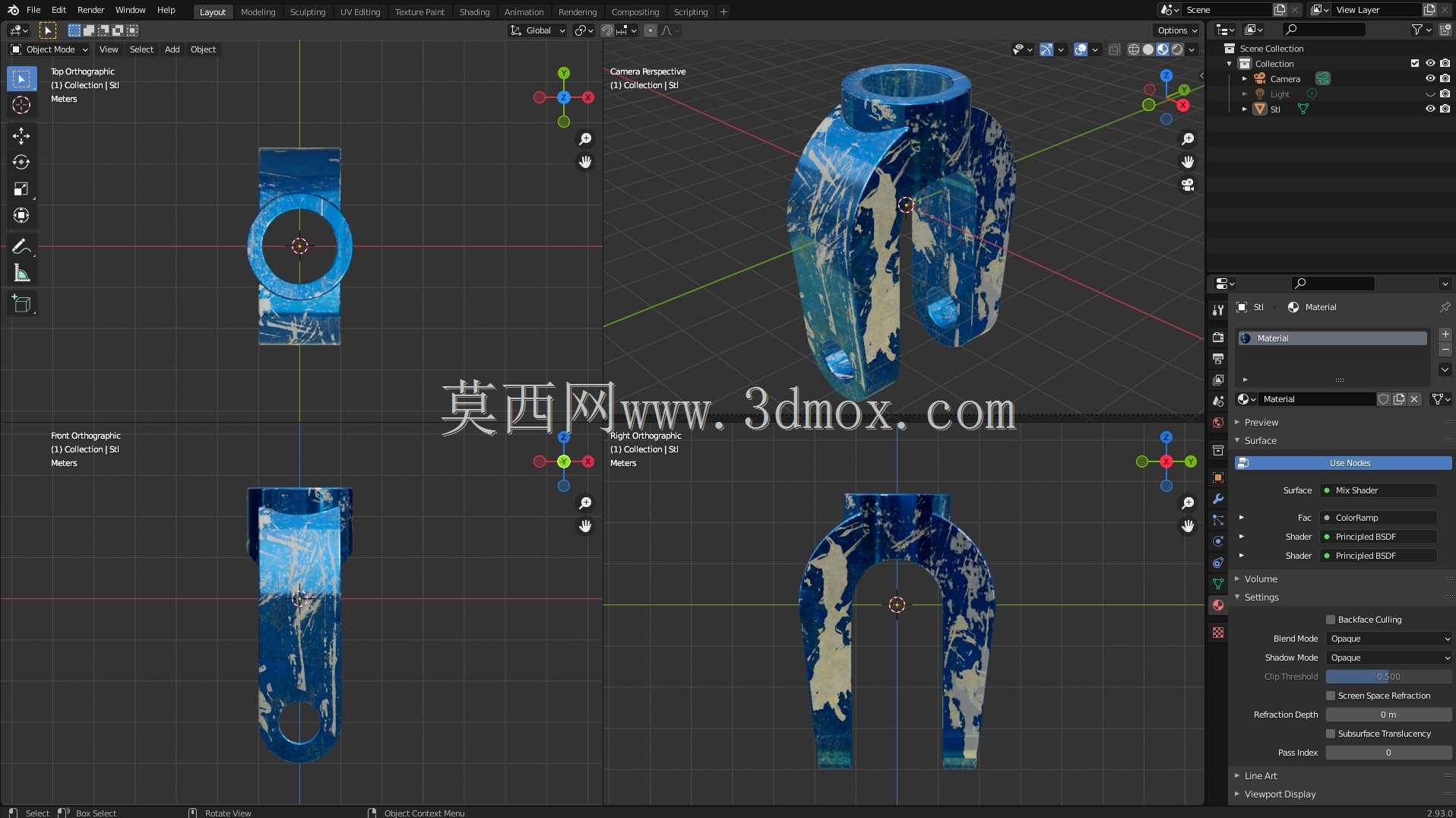

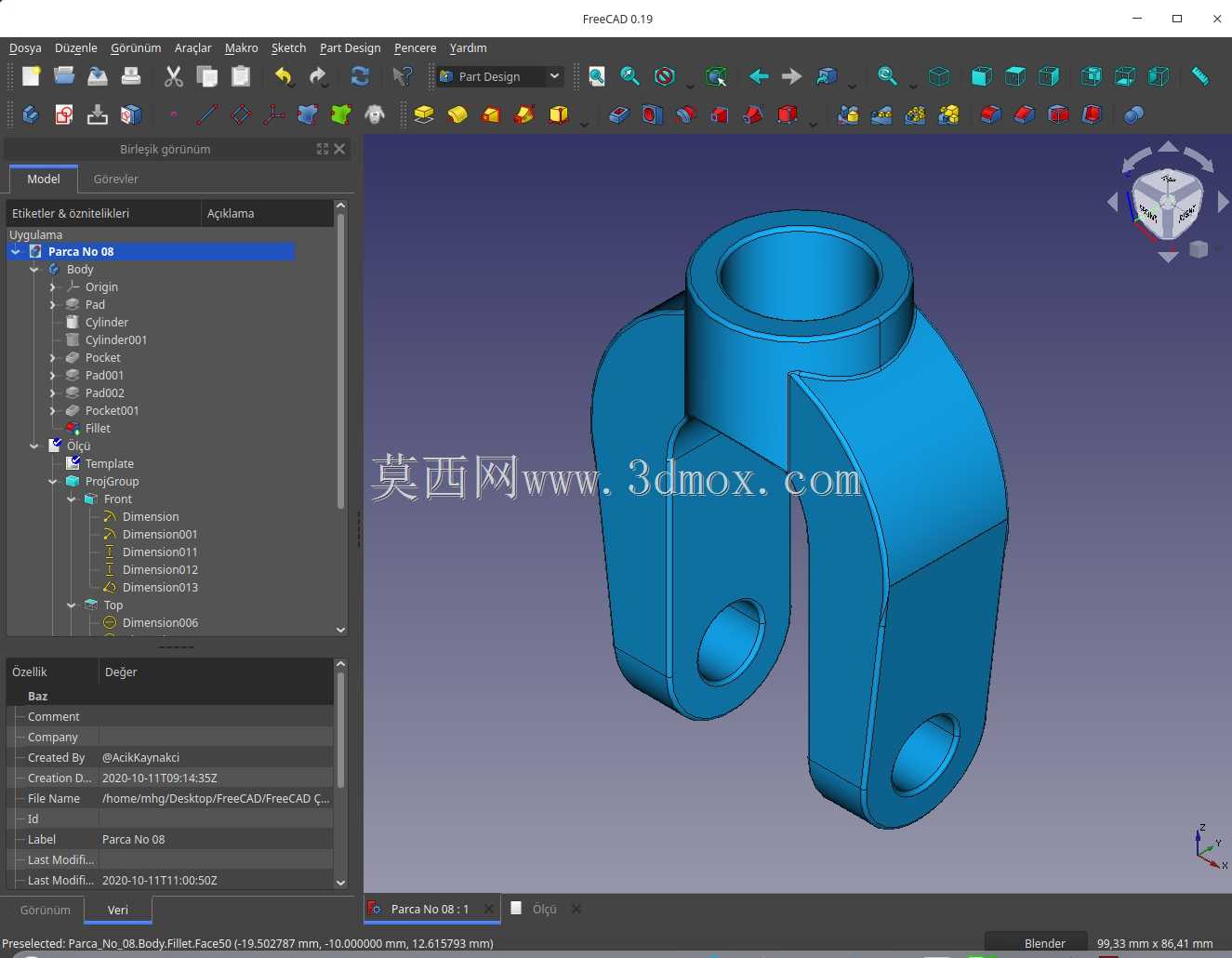

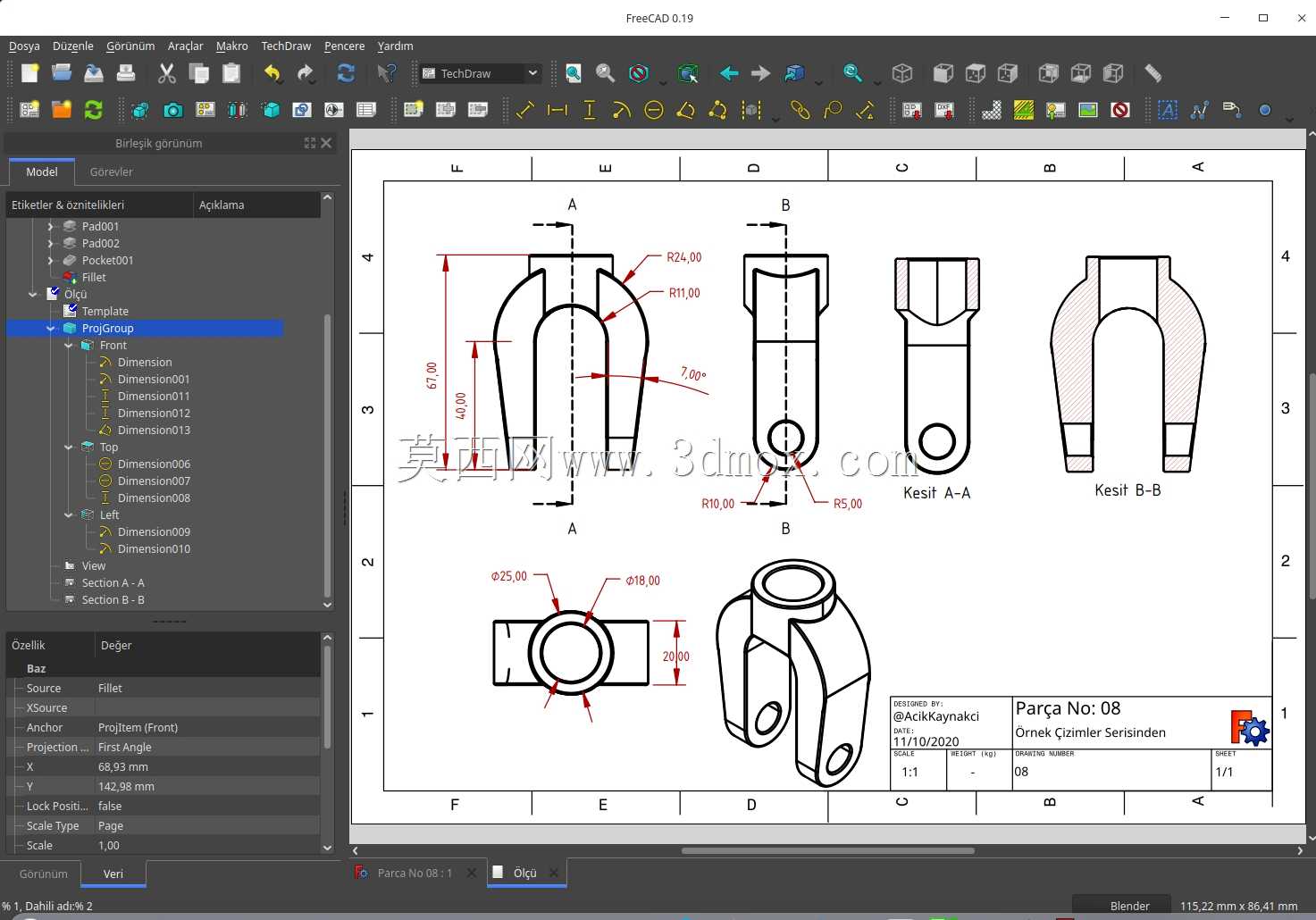

  从建模逻辑来看,该构件的三维建模过程优先采用参数化草图驱动,先绘制中部轴座的截面轮廓与两侧耳板的对称轮廓,通过拉伸生成基础实体后,对连接过渡区域进行圆角处理,再分别对主轴孔、铰接孔进行切除拉伸,最后添加轴端螺纹孔、安装平面等细节特征,所有尺寸均按照装配关系进行参数关联,修改中心距、孔径等核心参数时可快速生成适配不同型号搅拌设备的衍生结构,大幅提升系列化设计的效率。建模过程中对所有配合面的尺寸公差、形位公差进行了标注,可直接导出工程图用于生产加工,无需后续额外补充工艺信息。
