带三孔轮毂越野花纹行走轮结构

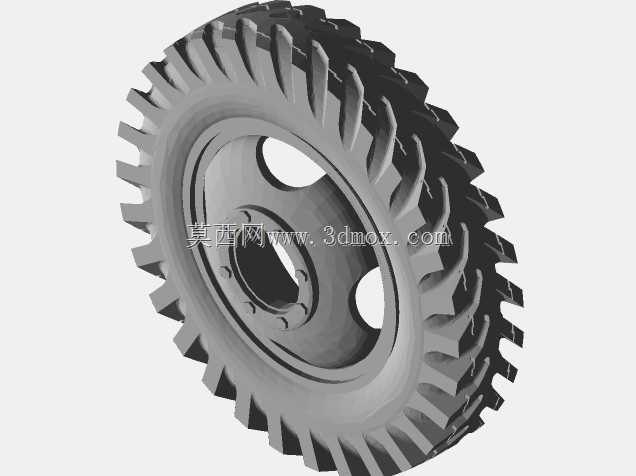

　　在非道路移动机械、小型农用作业机具、场地巡检无人设备的行走系统设计中，行走轮的接地性能、结构强度与安装适配性直接决定整机的通过性与运行可靠性。这款带三孔轮毂的越野花纹行走轮，在结构设计阶段就针对非铺装路面的使用场景做了针对性优化，首先从胎面花纹构型来看，采用了大角度倾斜的块状人字排布，相邻花纹块之间预留了足够的排泥、排石间隙，当设备在泥泞、碎石、松软沙土路面行进时，花纹块可以持续切入地面介质提供足够的抓附力，避免轮体打滑空转，同时倾斜的花纹侧壁可以在轮体滚动过程中自动将嵌入花纹间隙的杂物甩出，减少夹石夹泥带来的胎面异常磨损，也避免硬质杂物卡滞对轮毂安装位造成的冲击损伤。轮毂部分采用三孔对称安装结构，三个安装孔沿轮毂中心均匀分布，

　　相比传统的四孔、五孔安装结构，三孔布局对安装面的平面度公差容忍度更高，在小型机具的焊接机架上安装时，即使安装面存在轻微的焊接变形，也能保证轮体安装后不会出现偏摆，降低了配套机架的加工精度要求，更适合小批量设备的生产装配。轮毂中心的轴孔采用台阶式设计，大直径段用于容纳轮轴的轴承安装位，小直径段可以穿过轮轴的锁紧螺栓，这种台阶孔设计可以直接对轴承内圈形成轴向定位，不需要额外加装轴套定位零件，减少了行走轮总成的零件数量，也降低了装配环节的累计误差。从安装边界来看，轮体的总宽度控制在适配小型行走机构的尺寸区间，胎面的最大外径可以满足常规100-150mm离地间隙的小型设备使用需求，安装孔的中心距按照通用小型轮轴的安装标准设计，

　　可以直接适配市面上多数通用的行走轮轴、轮架总成，不需要对配套结构做额外的定制修改。在实际使用场景中，这类行走轮既可以用于小型手扶式农用机具的驱动轮，也可以作为厂区短途转运小车的行走轮，还能适配户外巡检机器人的行走机构，针对不同的使用场景，胎面的橡胶硬度可以做对应调整，在碎石路面使用时可以选用更高硬度的胎面配方提升耐磨性，在松软农田使用时可以选用稍软的胎面配方增加接地面积降低接地比压，减少对作业表层的碾压破坏。设计过程中针对轮体的受力做了结构优化，轮毂的辐条部分采用了和花纹块对应的弧形过渡结构，没有出现直角应力集中区域，当轮体承受冲击载荷时，应力可以沿着弧形辐条均匀分散到整个轮毂结构上，避免局部应力过大导致轮毂开裂。

　　胎体的内部轮廓和轮毂的外圆采用过盈配合设计，装配后不需要额外的紧固件连接胎体和轮毂，依靠配合面的摩擦力就可以传递行走所需的扭矩，同时在轮毂外圆设计了两道环形定位凸台，可以对胎体的轴向位置形成限位，避免轮体在急加减速、转向时胎体和轮毂发生相对滑移。在三维建模过程中，对花纹块的拔模角度做了精准设定，所有花纹块的侧壁拔模角度都符合橡胶模具的开模要求，后续如果要开模生产胎体，不需要对模型做额外的结构修改，轮毂部分的所有安装孔、轴孔都标注了对应的公差带，在加工轮毂铸件或者冲压件时，可以直接参考模型的尺寸参数设定加工工艺，减少了二次绘图的工作量。针对轮体的转动平衡，建模时就对三个安装孔的位置度、胎面的圆度做了对称校验，保证轮体在高速转动时不会出现偏心振动，降低设备行走过程中的噪音和轮轴的磨损速度。
