立体车位承载导向组件结构设计

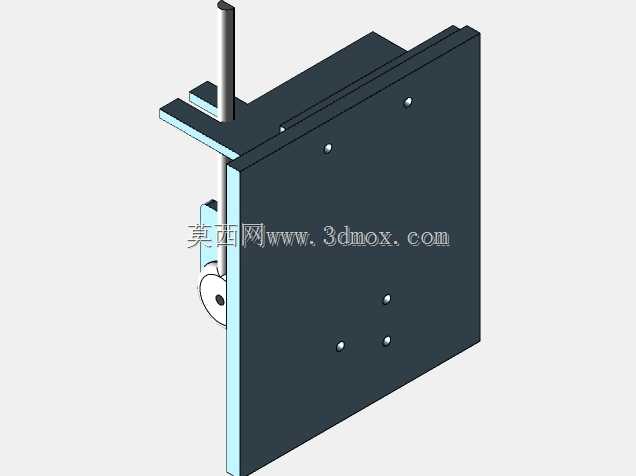

　　在城市核心商圈、老旧小区配套、商务写字楼地下空间这类土地资源紧张的泊车场景里，单车位平面停放的模式已经很难匹配激增的机动车保有量，这类自动泊车的承载导向构件，正是立体停车设备里直接承接车辆荷载、完成车位切换动作的核心执行部件。从结构组成来看，这套构件的主体承载面板采用大平面板式结构，面板上预设的多组安装点位，分别对应车轮挡块固定、侧边导向轨连接、底部驱动拖链挂载的装配需求，所有孔位的位置度公差在建模阶段就做了同步约束，避免后续装配时出现孔位错位导致的组件干涉。面板侧边伸出的立式导向柱，是和立体车库框架上的滑动导槽配合的关键部位，导向柱的圆柱面做了等径公差约束，装配后可以沿着导槽完成垂直升降、水平横移动作，不会出现运行卡滞的问题。

　　导向柱根部的带孔连接耳，是用来挂载驱动链条或者同步推杆的连接点，耳板的厚度和孔径是按照额定承载1.8吨乘用车的荷载做的结构校核，即使在偏载停放的工况下，耳板位置的应力也能控制在材料许用应力范围内。设计阶段最先敲定的是承载面板的外形边界，要适配常规紧凑型家用车的轮距参数，面板宽度要覆盖车辆两侧轮胎的接地范围，同时预留出100毫米左右的安全余量，避免车主泊车时轮胎剐蹭侧边结构；面板长度方向要匹配小型乘用车的轴距范围，保证车辆停入后前后轮都能完全落在承载面上，不会出现悬挑受力的情况。导向结构的设计没有采用复杂的多轨导向，而是用单侧边立式导向柱配合框架导槽的形式，一方面减少了加工装配时的对齐工作量，另一方面也降低了设备长期运行后的维护点位，

　　日常巡检只需要检查导向柱表面的磨损情况、润滑状态即可。面板上的固定点位采用沉孔设计，装配后螺栓头不会突出面板表面，避免车辆轮胎碾压螺栓头造成的颠簸，也能防止长期碾压导致螺栓松动脱落。在安装边界的考量上，这套构件的整体外轮廓尺寸要和立体车库的框架预留空间完全匹配，横移时的左右间隙控制在20毫米以内，既不会因为间隙过小出现运行擦碰，也不会因为间隙过大导致停放时车辆晃动幅度过大。导向柱的伸出长度是按照车位升降的最大行程做的设计，保证在最高升降位置时，导向柱仍然有足够的长度嵌在导槽内部，不会出现脱轨的风险。连接耳的开孔位置和驱动机构的输出轴中心保持同轴，避免驱动过程中产生额外的侧向力矩，加剧传动部件的磨损。从实际使用的角度出发，

　　这套结构没有多余的装饰性设计，所有的几何特征都是为了实现承载、导向、连接的核心功能，面板表面的平整性做了重点约束，避免车辆停入后出现倾斜溜车的隐患；导向柱和面板的连接位置做了加强筋过渡，减少应力集中导致的焊缝开裂或者结构变形。建模过程中对各个运动部件的行程做了干涉检查，模拟了升降、横移全行程内的组件位置关系，确认在极限位置也不会和周边的框架、其他车位的承载构件发生碰撞。对于日常运维的需求，结构上预留了润滑脂加注的通道，不需要拆解构件就能完成导向面的润滑保养，降低后期的运维成本。这类构件作为立体停车设备的基础承载单元，其结构可靠性直接关系到整个停车设备的运行安全，设计时没有追求轻量化而削减板材厚度，所有受力部位的壁厚都经过了荷载验算，即使承受两倍额定荷载的静载测试，结构变形量也能控制在允许范围内，不会出现不可逆的塑性变形。
