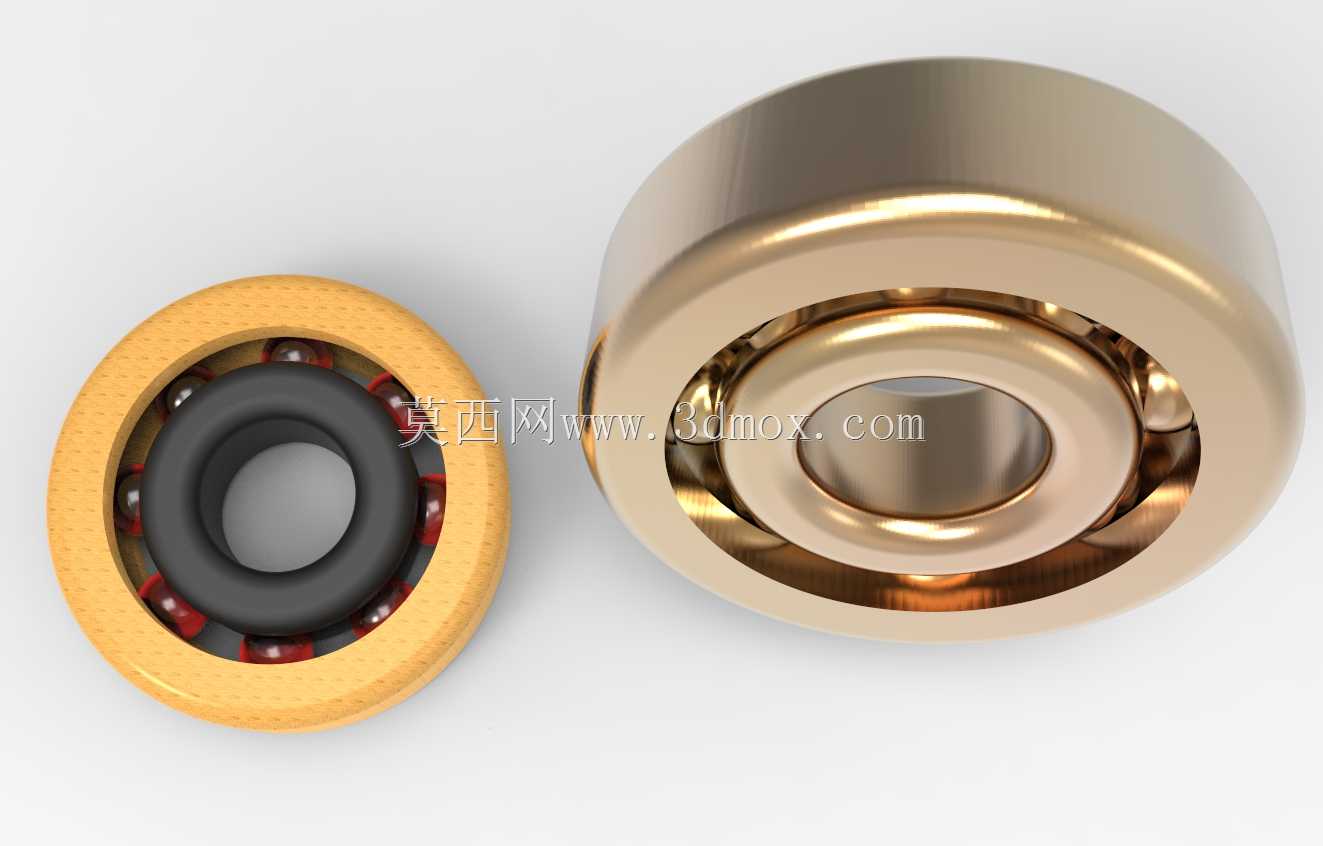

带密封结构深沟球滚动轴承结构展示

　　在各类旋转传动机构的设计选型中，滚动轴承是承担径向载荷、降低运动副摩擦损耗的核心基础零件，本次呈现的带双侧密封结构的深沟球轴承，覆盖了从轻载输送线辊筒、小型电机输出端、家用机电产品转轴到精密仪器传动支承的多场景适配需求。不同于开式轴承的裸露滚道设计，这款轴承单侧采用接触式橡胶密封、另一侧搭配金属防尘盖的组合结构，在实际设备运行中，既可以阻挡外界粉尘、切削碎屑、润滑介质飞溅进入滚道内部，也能避免轴承内部填充的润滑脂在高速旋转时出现泄漏，大幅降低设备日常维护的频次，尤其适配粉尘浓度较高的木工加工设备、纺织机械以及存在少量切削液喷淋的轻型机床辅机工位。

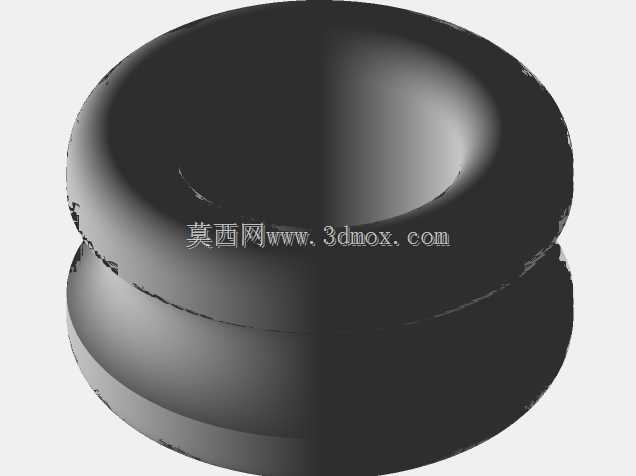

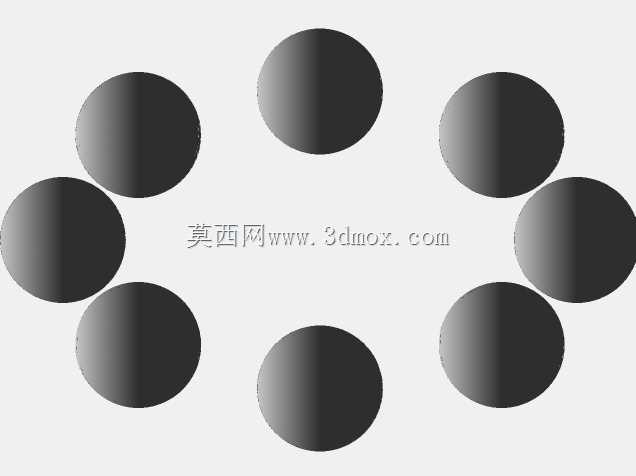

　　从结构设计逻辑来看，这款轴承的内圈、外圈均采用高碳铬轴承钢经淬火热处理加工，滚道表面做了超精研处理，滚道曲率与钢球的匹配间隙控制在微米级，既保证钢球在滚道内滚动时的接触应力均匀分布，也能在承受额定径向载荷的同时，承载一定比例的轴向窜动载荷，适配存在少量安装对中误差的传动场景。保持架采用冲压浪形铜合金保持架，相比尼龙保持架，铜质保持架在高温运行工况下的形变量更小，不会因为长期运行出现保持架老化碎裂的问题，适配运行环境温度跨度更大的户外机电设备。内置的滚动体采用高精度轴承钢球，钢球的分组精度控制在G10级，旋转过程中的跳动量极小，能够满足中高速旋转场景下的低噪音运行要求。

　　从安装边界与尺寸适配角度，这类轴承的内圈与转轴采用过盈配合设计，安装时需要采用热装或者专用套筒压装的方式，避免直接敲击轴承外圈导致滚道出现压痕损伤；外圈与轴承座孔采用过渡配合，能够补偿少量的座孔加工形位误差。轴承的轴向定位通常采用轴用弹性挡圈或者端盖压紧的方式，安装时需要预留0.02-0.05mm的轴向游隙，避免运行过程中因为热胀冷缩导致轴承出现卡滞。在三维建模过程中，模型完整还原了轴承的内外圈滚道曲率、钢球与保持架的装配位置、密封件的唇口结构，所有配合面的尺寸公差均按照实际轴承的行业标准进行还原，设计人员在做整机装配时，可以直接调用该模型进行干涉检查，模拟轴承在装配体中的旋转运动状态，验证转轴与轴承座的安装尺寸是否匹配，避免实际加工装配时出现尺寸干涉问题。

　　在实际设备运维过程中，这类带密封结构的轴承属于预润滑型产品，出厂时已经填充了适配常规工况的锂基润滑脂，正常运行工况下不需要额外加注润滑脂，只有在长期运行后密封件出现老化、润滑脂失效时，才需要拆解更换密封件并重新填充润滑脂。相比滑动轴承结构，这类滚动轴承的启动摩擦阻力更小，旋转精度更高，在相同载荷工况下的轴向尺寸更紧凑，能够有效缩减传动机构的整体体积。在做非标设备设计时，设计人员可以根据实际的载荷大小、旋转转速、运行环境条件，匹配对应尺寸系列的该类轴承，比如轻载高速场景选用薄壁系列，重载冲击场景选用加厚外圈的重载系列，同时结合三维模型的装配验证，提前排查安装空间不足、密封件与周边零件干涉等常见设计问题，缩短整机的研发迭代周期。
