Nema17适配内齿带法兰连接套筒结构

　　在小型自动化传动模组、桌面级数控进给单元、3D打印运动机构这类采用Nema17规格步进电机作为动力源的设备里，经常会遇到电机输出轴与从动件的同轴传动匹配问题，这类带内齿结构的法兰套筒，就是专门针对这类安装场景设计的传动衔接零件。日常做设备结构排布的时候，很多新手会直接用刚性联轴器把电机轴和负载轴连起来，但实际装配时很容易出现两轴同轴度偏差带来的别劲问题，轻则增大传动阻力让电机丢步，重则长期运行磨损轴孔配合面，这个带法兰的内齿套筒就很好地规避了这类问题，它把法兰安装面和内齿传动段做成一体式结构，安装时可以先通过法兰端的四个安装孔把套筒固定在设备安装板的对应定位面上，保证套筒自身的基准轴线和安装面垂直，

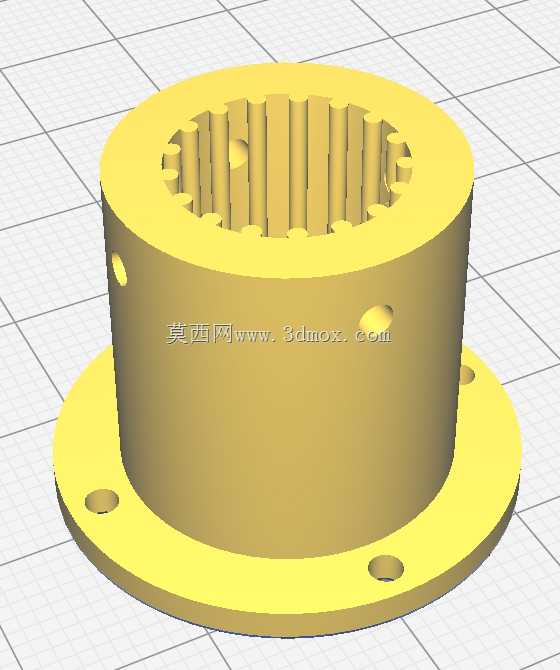

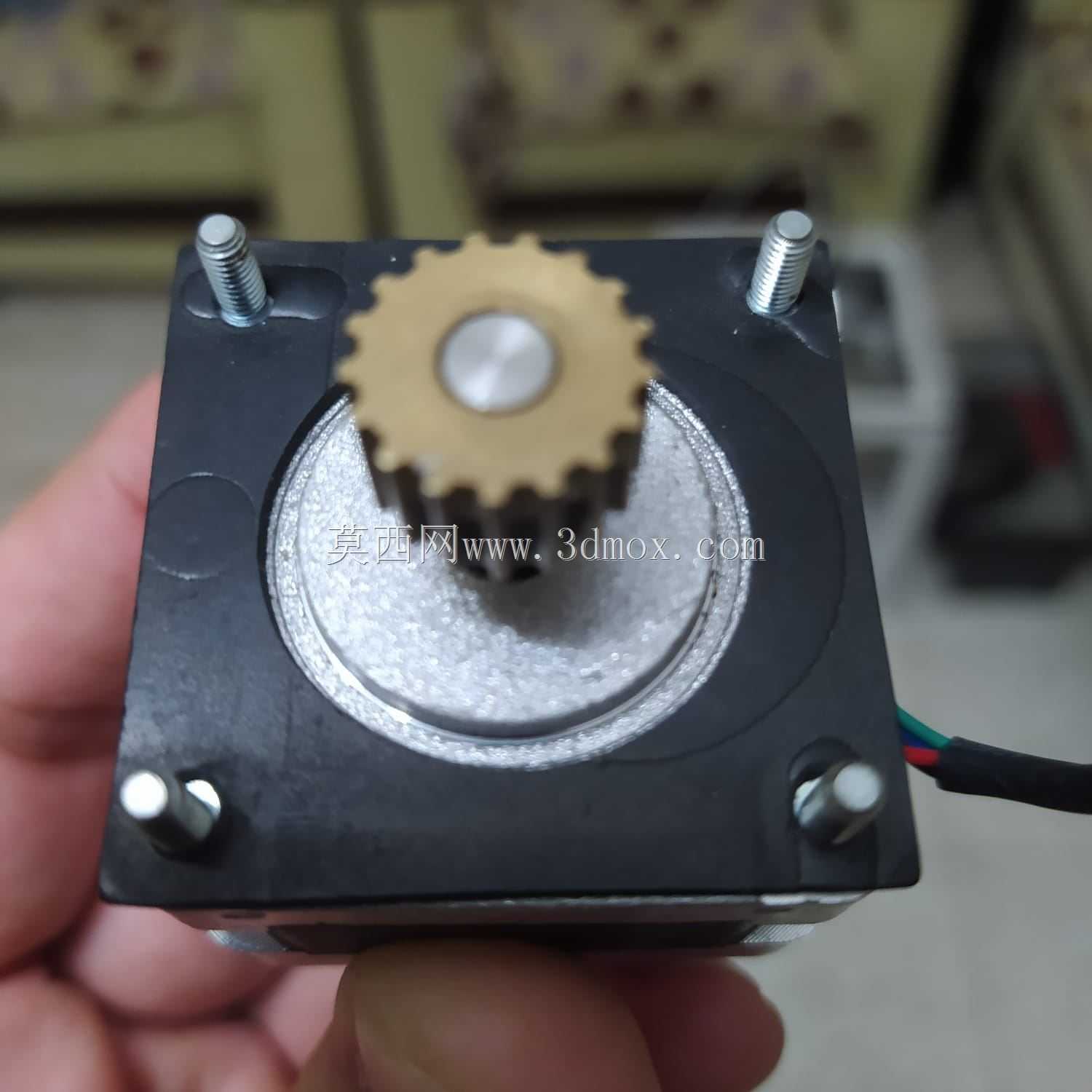

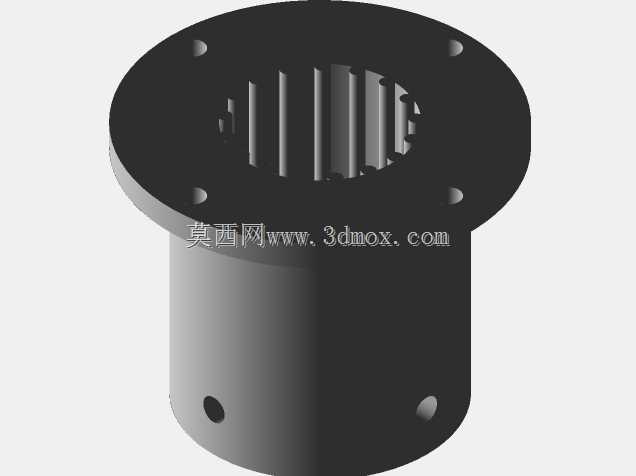

　　之后电机输出端的外齿段直接插入套筒内齿腔，靠齿侧的配合传递扭矩，同时允许一定的径向微小偏移，抵消安装时的同轴度误差。从结构设计逻辑来看，这个零件的法兰端做了等距分布的四个沉头安装孔，孔位的分布圆直径完全匹配Nema17标准电机的安装孔位尺寸，不需要额外做转接板就能直接适配标准安装界面，法兰端面和筒体的衔接处做了小圆弧过渡，避免机加工时应力集中导致的零件开裂，也能减少热处理环节的变形量。筒体部分的侧壁开了两个径向的顶丝孔，当内齿和电机轴外齿啮合到位后，可以拧入紧定螺钉做周向的辅助限位，防止设备正反转切换频繁时出现齿面窜动的问题，内齿的齿形采用的是渐开线小模数齿型，齿侧间隙控制在0.02-0.05mm之间，

　　既保证传动过程中没有明显的回程间隙，又不会因为间隙过小导致装配卡滞。实际选型使用的时候要注意几个安装边界尺寸，首先法兰盘的整体外径要比Nema17电机的安装面外径大出3-5mm，保证安装时法兰面能完全贴合设备安装板的支撑区域，不会出现悬空受力的情况；筒体的轴向长度要根据电机轴插入深度来匹配，一般要保证内齿的啮合长度不小于电机输出轴外齿长度的80%，这样齿面的接触应力才能控制在材料许用范围内，长期传递额定扭矩不会出现断齿问题；筒体的内孔除了带齿的传动段，靠近尾端的位置做了一段光孔避让区，避免电机轴插入时顶到套筒底部，给轴端的热膨胀留出足够的伸缩空间。在不同的应用场景里，这个零件的材质选择也有区别，

　　普通桌面设备用铝合金一体加工就能满足需求，重量轻且加工成本低，齿面做硬质阳极氧化处理就能提升耐磨性能；如果是用在工业级小型输送线、频繁正反转的分拣机构上，就需要用45号钢做整体调质处理，内齿部分做高频淬火，硬度达到HRC40-45，能承受更大的冲击载荷，法兰安装面的平面度要控制在0.02mm以内，保证安装后不会出现端面跳动导致的传动抖动。很多做小型设备改造的工程师经常会忽略这类衔接零件的细节设计，比如把内齿做成通孔结构，没有尾端的避让空间，装配时硬顶电机轴导致电机轴承承受额外轴向力，用不了几个月就出现轴承异响；还有的法兰安装孔没有做沉头设计，螺丝拧紧后头部突出法兰面，导致套筒和安装板之间有间隙，传动时整体晃动。这个结构的设计就把这些实际装配中容易踩的坑都考虑到了，沉头孔的深度刚好能把M3安装螺丝的头部完全埋入法兰面以下，不会影响贴合精度；侧壁的顶丝孔位置刚好对准内齿段的中间位置，紧定螺丝拧紧后能压在电机轴的齿槽位置，不会压在齿顶导致齿面变形。另外在做三维建模的时候，这个零件的基准选择也很讲究，要把法兰的安装端面作为Z向零位，法兰的中心轴线作为整个零件的建模基准，所有的孔位、齿形、筒体特征都围绕这个基准来做，这样导出工程图的时候尺寸标注能和实际加工的装夹基准保持一致，减少加工时的尺寸累积误差，内齿的建模要注意齿向的公差，不能出现锥度，否则装配时会出现插入困难或者啮合间隙不均匀的问题。
