SCUTTLE移动机器人3S锂电池BMS适配托盘

　　这款适配结构是针对SCUTTLE系列12V移动机器人底盘的动力系统集成需求开发的，核心解决市售3串锂电池托盘与现成BMS保护板的安装匹配问题，避免机器人开发过程中重新开模定制电池仓的冗余成本，缩短小型移动机器人的动力系统搭建周期。在实际移动机器人作业场景中，动力模块的快速拆装、走线规整、绝缘防护是影响设备维护效率与运行可靠性的关键因素，不少自主搭建的AGV、教学机器人底盘常采用通用锂电池组搭配独立BMS的方案，往往会出现电池固定不稳、BMS板悬空易受振动、接线端子裸露短路的问题，该适配结构正是针对这类现场痛点完成的结构优化。从功能特性来看，该结构一侧设置有与标准3S锂电池托盘完全契合的卡接槽位，

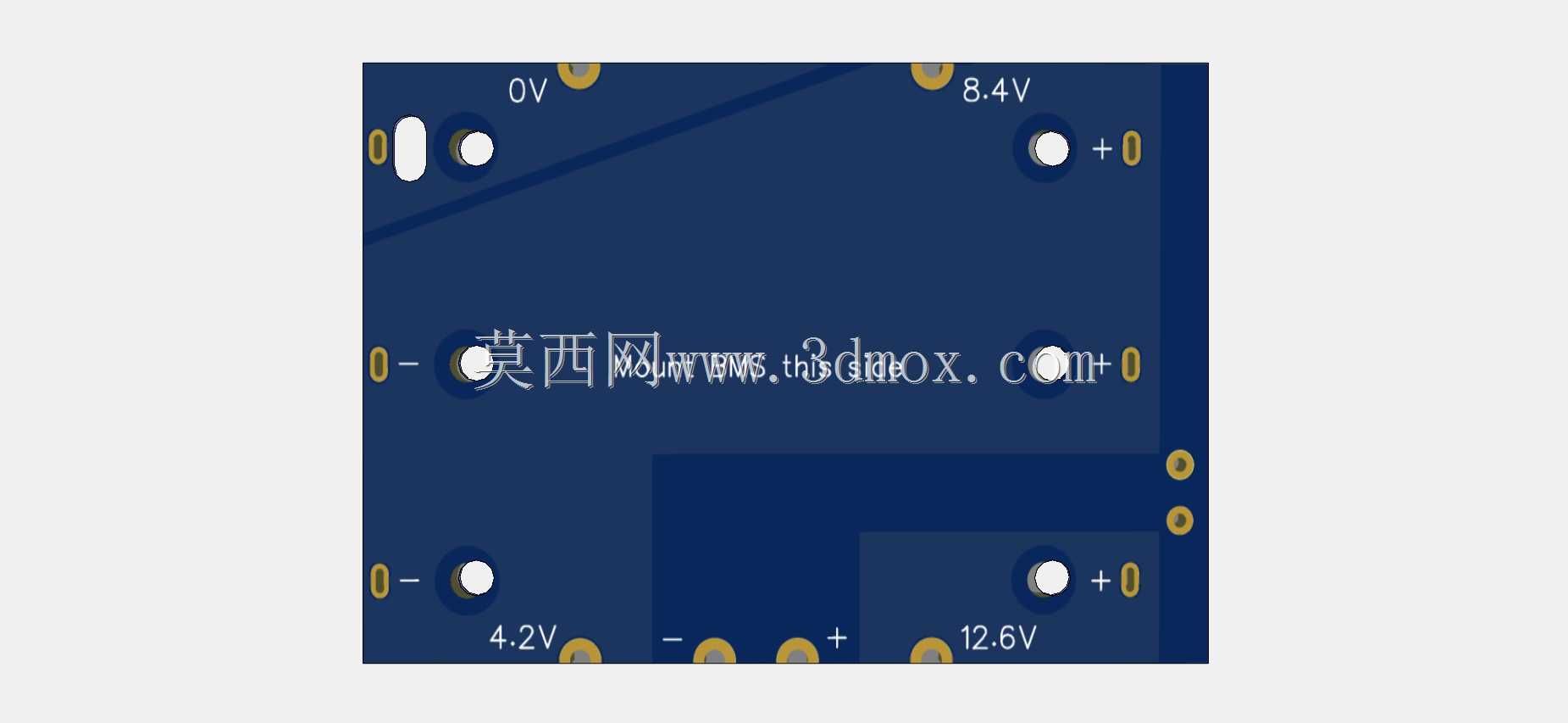

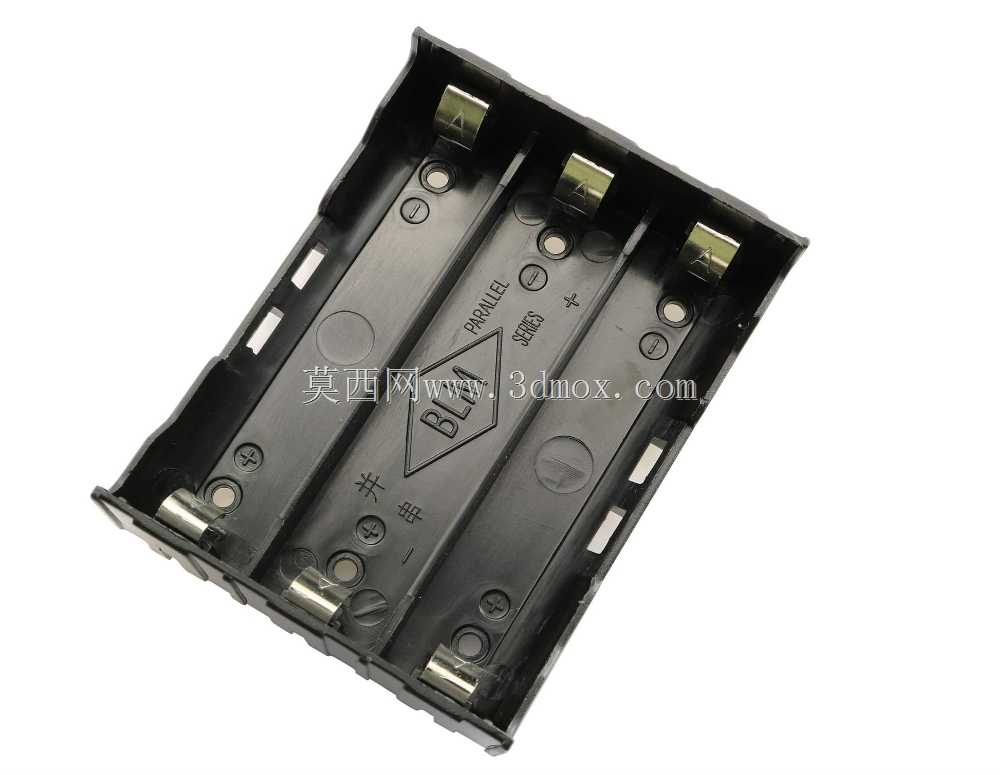

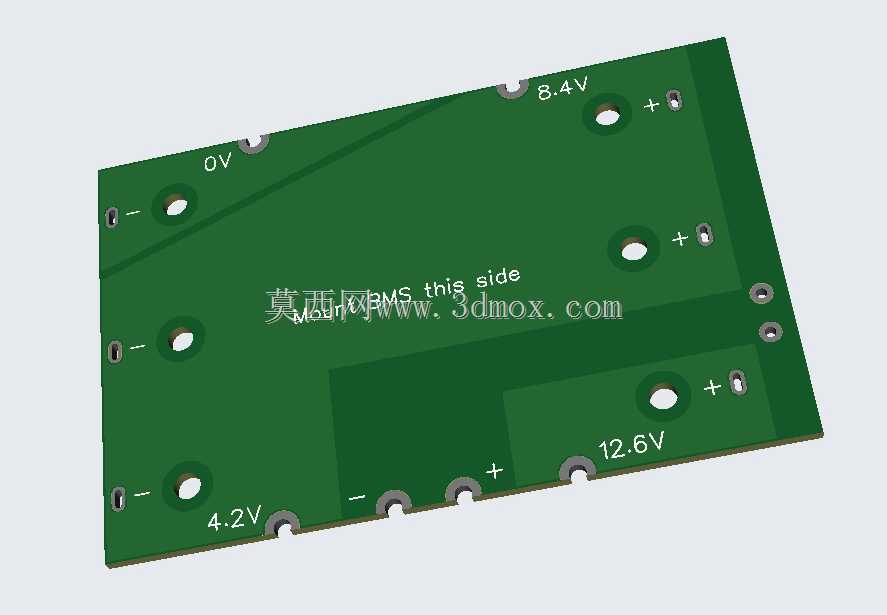

　　可直接卡入现成的3串18650或21700锂电池托盘，无需额外打孔固定，槽位边缘做了0.8mm的限位翻边，能抵消机器人行进过程中加减速、越障产生的横向窜动，避免电池组在仓内移位拉扯接线。另一侧为BMS板安装平面，预留了对应BMS固定孔位与接线避让槽，BMS板安装后与电池组输出端的走线距离控制在15mm以内，既减少了线材长度降低线损，也避免长线材晃动造成的端子松脱。结构本体上直接丝印了各接线点位的电压标识，包括0V、4.2V、8.4V、12.6V的采样点位置，以及正负极接线标识，组装时无需对照图纸即可快速完成接线，降低装配出错概率，标识区域做了微凹处理，避免长期摩擦导致标识磨损失效。设计过程中优先考虑了安装边界的兼容性，

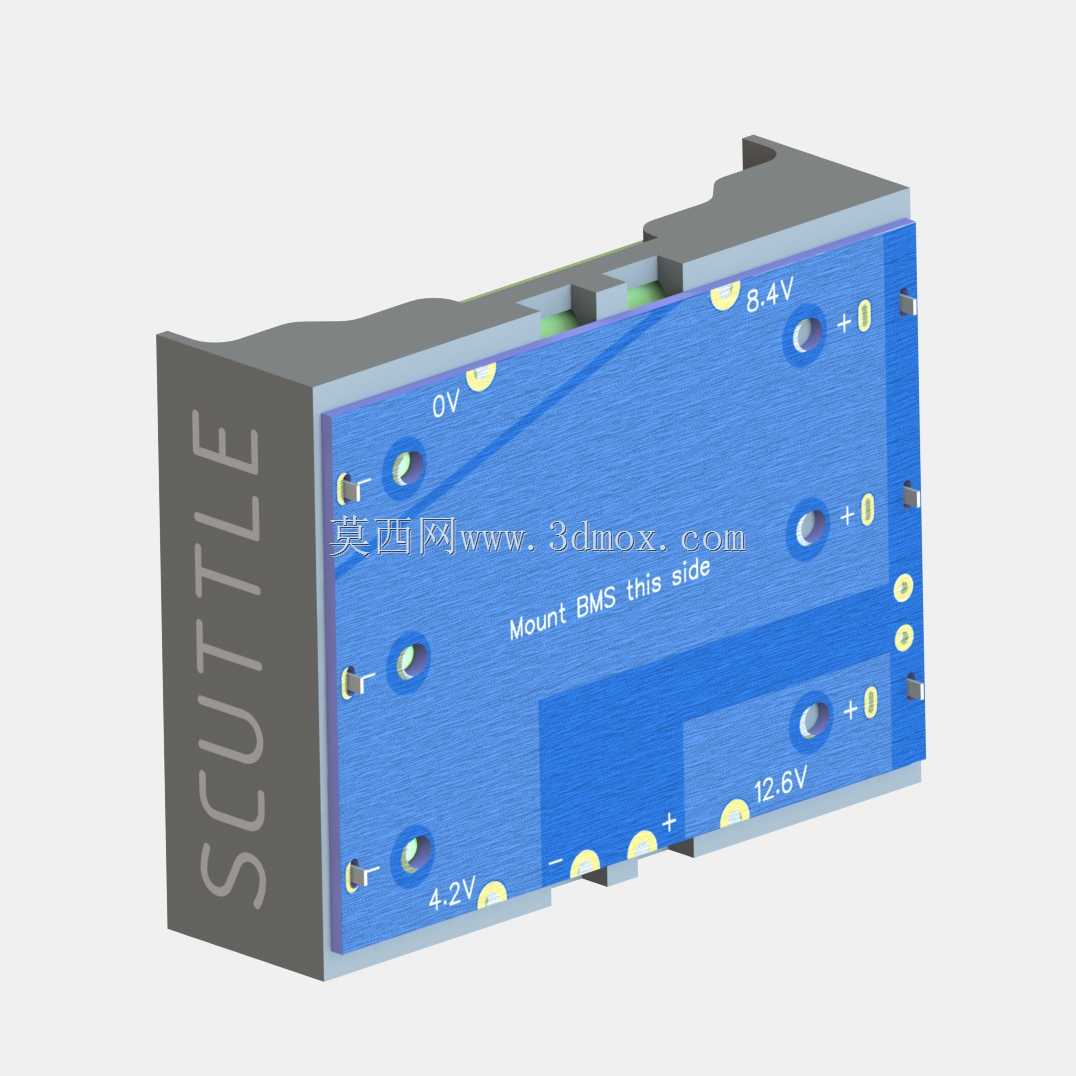

　　整体外形采用规整的长方体结构，厚度方向控制在32mm，可直接嵌入SCUTTLE 12V底盘的标准电池仓空间，无需对原有底盘框架做切割修改。结构两侧预留了M3的安装固定孔，孔位间距与底盘原有电池安装孔完全对齐，可直接用标准螺丝完成固定，安装后整体结构与底盘框架的间隙控制在2mm以上，避免底盘形变挤压电池或BMS板。在绝缘防护设计上，BMS安装面做了1mm的凸台隔离，避免BMS板背面的焊盘直接接触结构本体造成短路，电池卡接槽内侧做了0.5mm的圆角处理，避免装入电池时刮破电池外皮造成绝缘破损。走线区域预留了扎带固定位，可将采样线、动力线规整固定在结构侧面，避免线材卷入机器人行走轮组。针对移动机器人的振动工况，结构与电池托盘、

　　BMS板的接触位置都做了微形变缓冲槽，可吸收路面颠簸产生的高频振动，避免螺丝松动、焊点脱焊的问题。结构侧面的SCUTTLE标识位同时起到加强筋作用，提升整体结构的抗弯折强度，在电池组满电重量下，侧边形变量不超过0.2mm，不会出现长期使用后结构下垂的问题。实际装配时，先将BMS板通过M2螺丝固定在结构的安装平面上，完成采样线与动力线的焊接后，再将预装了锂电池组的通用托盘沿卡接槽推入到位，最后将整体结构通过侧面的固定孔锁在底盘电池仓内即可，整个装配过程无需定制额外的连接件，所有紧固件都采用标准件，方便后期维护更换。该结构也可适配其他采用同尺寸3S锂电池组、同规格BMS板的小型移动机器人、巡检小车、教学实验平台，只要安装空间满足尺寸边界即可直接复用，无需重新调整结构参数。
