多孔集成式流体连接块结构设计

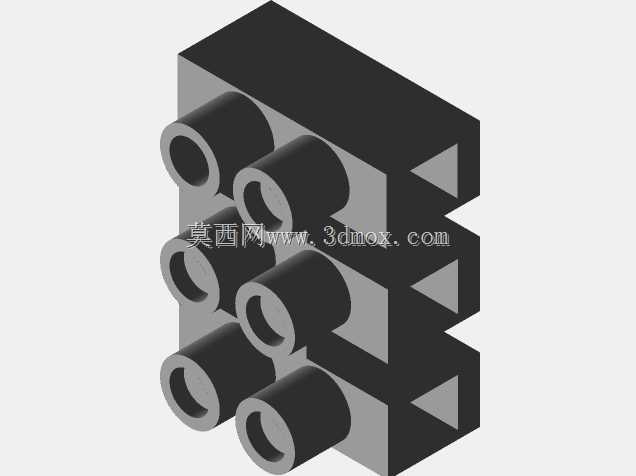

　　在多管路并行排布的流体控制系统里，这类集成式连接块的应用场景覆盖了气动控制回路、低压流体输送工位、小型实验台管路集成等多个领域，以往零散的接头安装需要在安装面板上逐个开孔固定，不仅占用面板空间，多管路排布时还容易出现管路弯折干涉、接头间距不足导致扳手操作空间不够的问题，这类集成块的设计初衷就是把多个平行管路的连接接口整合在同一个基座上，减少面板开孔数量，同时统一管路的进出方向，让后期管路维护时的拆装效率得到明显提升。从结构设计的角度看，这个连接块采用了三层平行排布的接口布局，每层设置两个同轴的通孔接头，所有接头的中心轴线保持平行，且相邻层的接头在垂直方向上错位排布，避免相邻管路安装后管接头的锁紧螺母出现空间干涉，

　　每个接头的内孔为通径设计，内壁做了光滑过渡处理，减少流体流经时的阻力损失，接头的外圆柱面预留了足够的管箍或者快插接头安装长度，保证管路连接后的拉脱强度满足低压工况的使用要求。基座的主体部分采用长方体构型，背部设计了三角形的加强筋结构，分别对应每一层接头的安装位置，因为管路接入后会对接头部位产生持续的径向作用力，尤其是带一定压力的流体管路，长期运行下接头根部容易出现应力集中导致的开裂，加强筋的设置刚好把接头部位的受力传导到整个基座的主体结构上，分散局部应力，提升整体的结构强度，同时加强筋的厚度做了均匀化处理，避免注塑或者机加工过程中出现壁厚不均导致的变形问题。在安装边界的设计上，基座的安装面做了平面度公差控制，

　　保证安装时和固定面板能够完全贴合，不会出现倾斜导致的接头轴线偏移，整体的外形尺寸经过紧凑化优化，在容纳六个管路接口的前提下，整体的宽度和高度控制在常规安装面板的单模块安装空间内，不需要额外扩大安装开孔，相邻两个接口的中心距经过反复校核，既保证了每个接头安装时扳手有足够的操作空间，不会出现相邻接头互相干扰无法锁紧的问题，也不会因为间距过大造成整体结构的尺寸浪费。实际选型使用时，这类集成连接块可以直接替代六个独立的穿板接头，在气动设备的阀岛出线端、小型水处理设备的管路分配端、实验室气路的终端集成位置都能适配，安装时只需要把基座整体固定在面板上，就可以一次性完成六个管路接口的固定，相比逐个安装独立接头，装配时间可以缩短六成以上，

　　而且因为接口位置是在基座上一体加工成型的，各个接口的平行度和位置度精度远高于现场逐个开孔安装的接头，管路接入后不会出现强行掰正管路对接的情况，减少了管路因为长期受弯折应力导致的老化开裂风险。从建模细节来看，每个接头的端部都做了微小的倒角处理，一方面是去除机加工或者注塑产生的飞边毛刺，避免安装管路时毛刺割伤软管内壁，另一方面倒角也能起到导向作用，方便管路快速插入接头内部，基座的所有棱边都做了小圆角过渡，避免安装维护时锋利的棱边划伤操作人员，同时圆角处理也能减少应力集中，提升基座的抗冲击性能。在不同工况适配性上，这个结构的尺寸可以根据实际通径需求做等比例缩放，比如大通径的水路应用可以放大接头内孔和整体结构尺寸，小通径的气路应用可以进一步压缩整体体积，适配更紧凑的安装空间，不管是采用塑料注塑成型用于低压气动回路，还是采用铝合金机加工用于中低压的流体回路，这个基础结构都能满足强度和安装要求，不需要做大幅度的结构改动。
