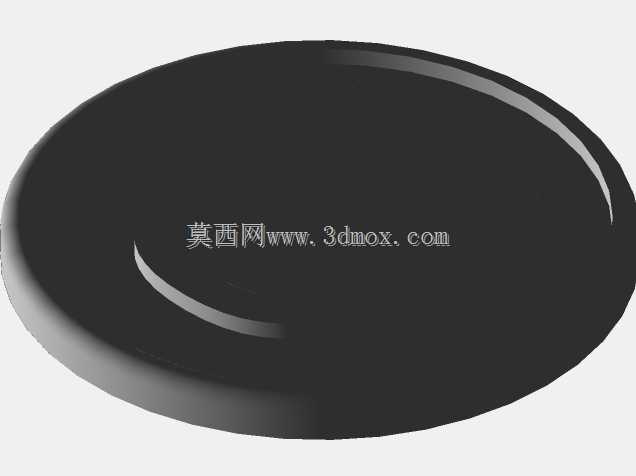

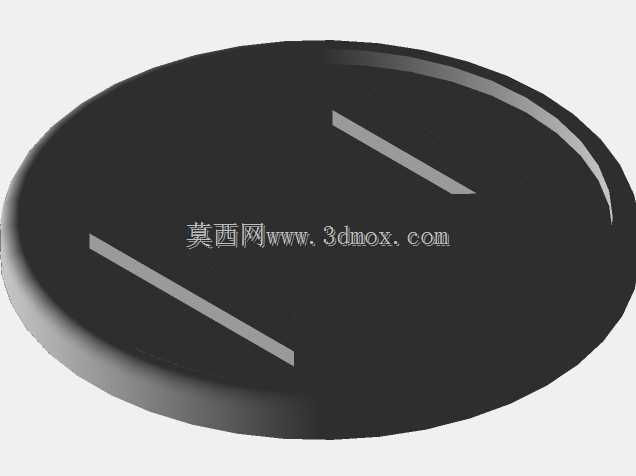

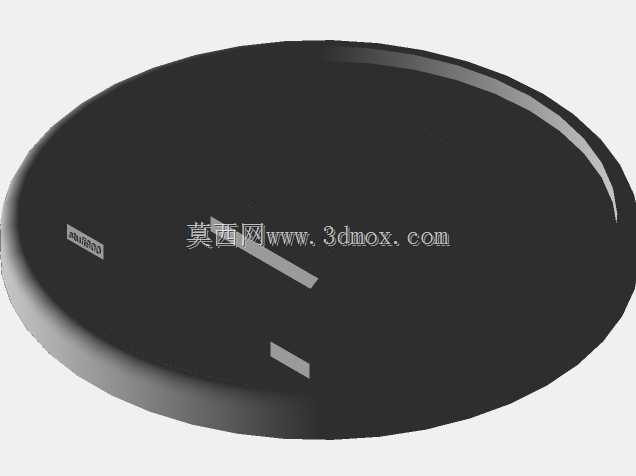

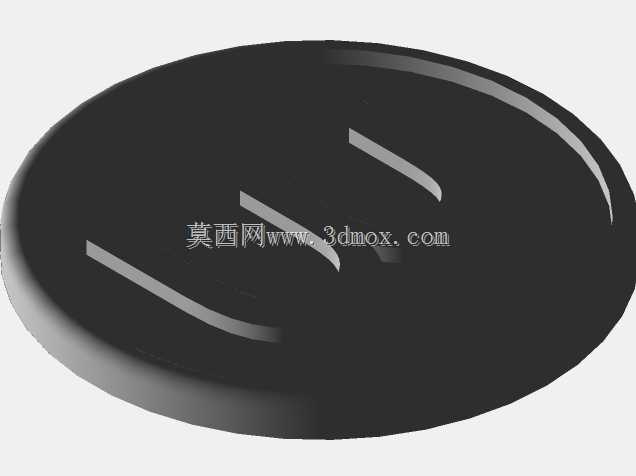

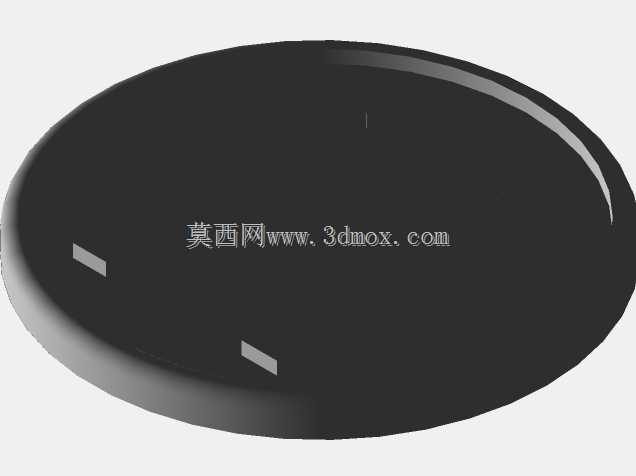

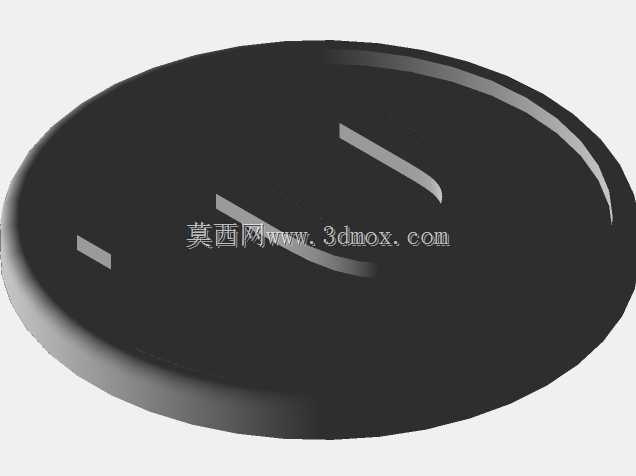

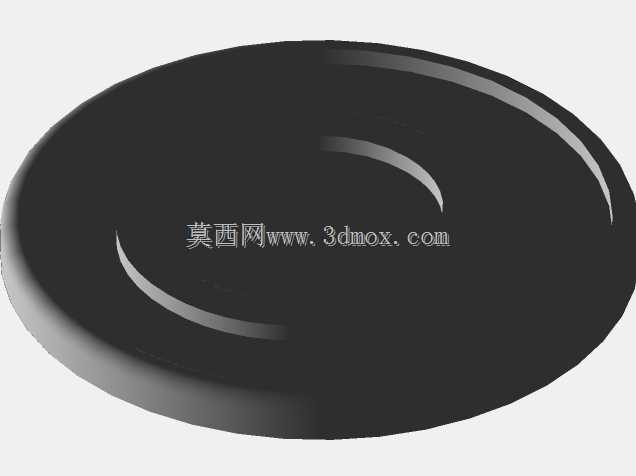

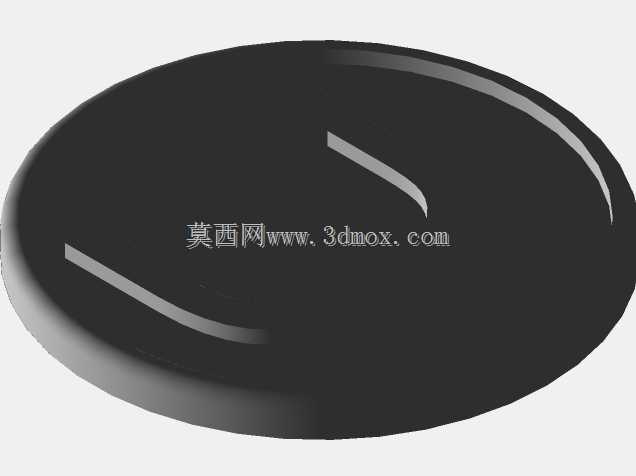

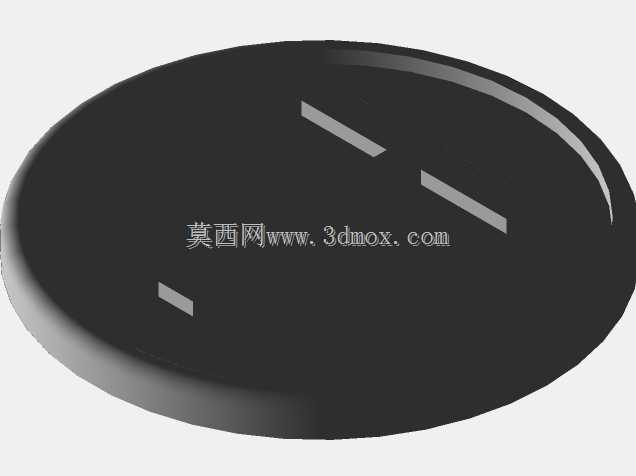

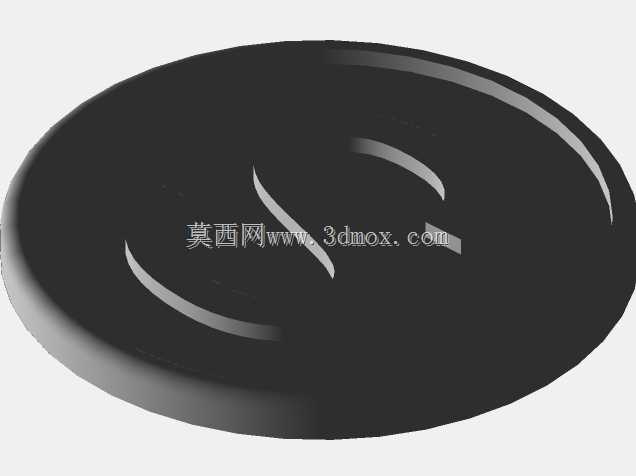

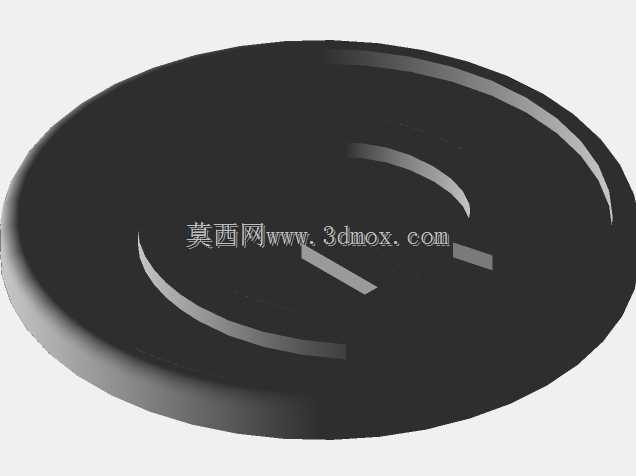

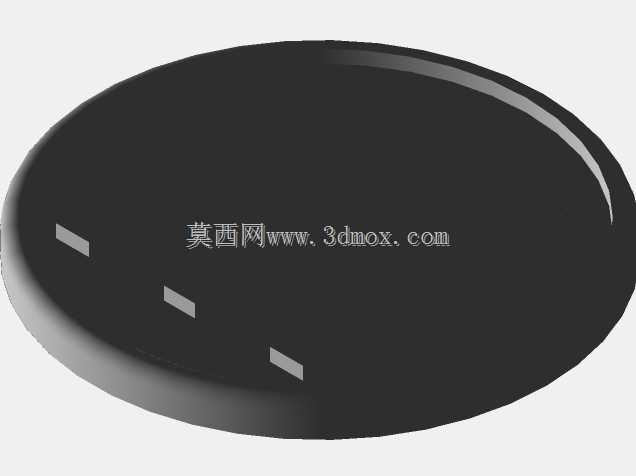

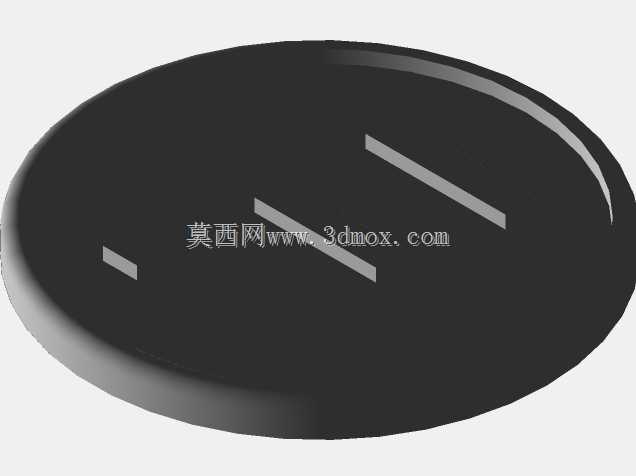

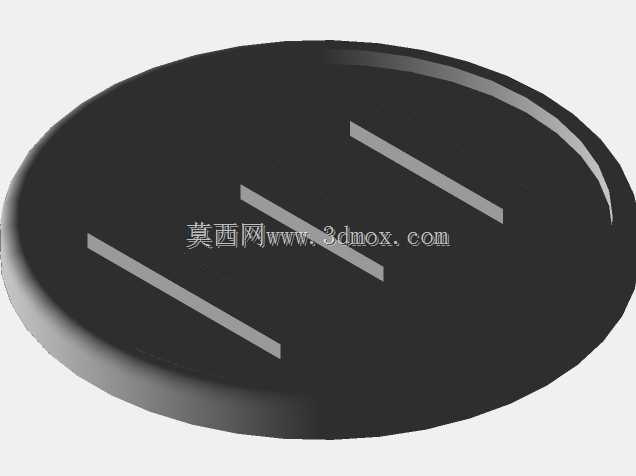

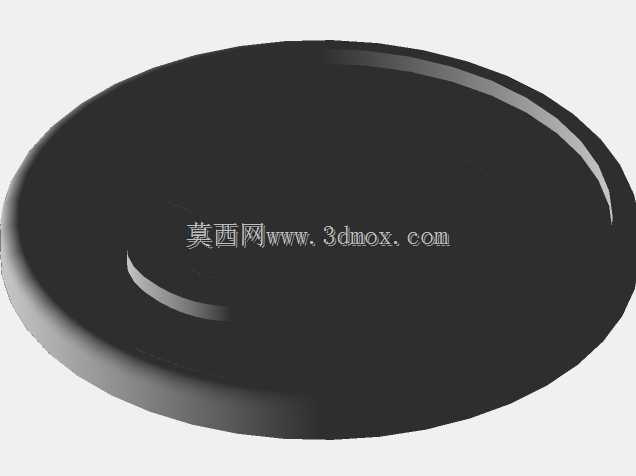

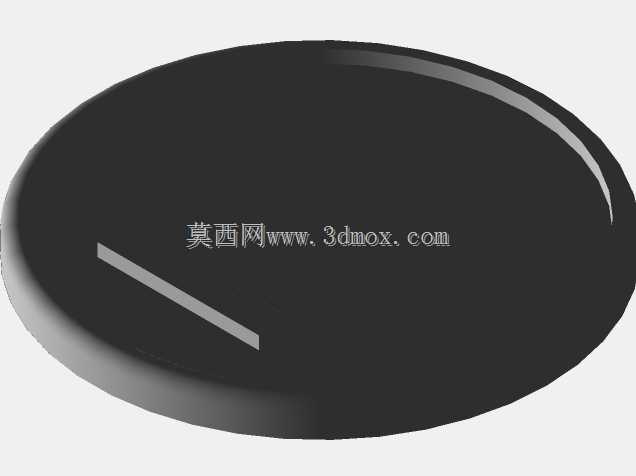

带字母标识的薄型金属硬币结构设计

　　所有字符的外轮廓距离硬币外圆边缘至少保留1.5mm以上的平整边距，避免冲压、压铸或者激光雕刻过程中，边缘材料受力变形导致字符缺角、毛边问题。字符的凹陷深度需要严格控制，若采用冲压成型工艺，字符深度不能超过板材厚度的1/5，否则冲压位置背面会出现明显的凸起鼓包，影响硬币背面的平整度；如果采用蚀刻工艺，字符深度可以适当加深，但也要控制在厚度的1/3以内，避免局部结构强度下降，受到挤压时出现字符位置开裂的问题。从实际应用场景出发，这类定制硬币如果用作文创纪念章，表面需要做圆角过渡处理，外圆边缘做0.2mm到0.3mm的R角倒角，去除锐边毛刺，避免手持时划伤皮肤；如果用作设备上的定位配重块，就需要在背面增加定位凹槽或者防滑纹理，日常接触的金属硬币类构件，除了常规流通货币的功能外，在文创周边、工业标识、设备配重、教学演示等场景中也有大量定制化需求，这类带特定字符标识的薄型圆形构件，往往需要兼顾外观辨识度、结构强度与加工可行性，不能直接照搬流通硬币的通用参数做设计。从结构设计的角度看，这类薄型圆形件首先要确定直径与厚度的比例关系，常规流通硬币的径厚比大多控制在12:1到18:1之间，既保证手持时的触感不会过薄易弯折，也不会因为过厚导致材料浪费与携带不便，本次设计的带字母标识硬币，在径厚比选择上参考了常规纪念币的参数区间，同时针对字母标识的加工需求做了局部结构调整。字母标识的布局是这类构件设计的核心要点，首先要避开圆形件的边缘应力集中区域，

　　保证安装后不会在装配槽内出现转动移位，同时可以适当调整厚度来匹配所需的配重重量，不需要严格遵循流通硬币的重量标准。设计过程中还要考虑加工工艺的适配性，若采用金属冲压工艺生产，需要在字母笔画的转角位置做最小0.1mm的圆角过渡，避免冲压模具的尖角位置出现应力集中，生产过程中频繁崩模，提升模具的使用寿命；如果采用CNC精雕工艺做小批量定制，字符的笔画宽度不能小于0.3mm，否则精加工刀具容易断刀，且细小笔画的加工精度难以保证，容易出现笔画模糊的问题。这类圆形薄件的平面度控制也是设计时需要提前考量的点，直径30mm左右的硬币类构件，平面度公差需要控制在0.05mm以内，否则堆叠时会出现倾斜、卡滞的问题，尤其是用于自动售货机、

　　代币识别设备的定制硬币，平面度超差会直接导致识别机构无法正常分拣、识别。表面处理的适配性也需要在结构设计阶段预留余量，比如做电镀、阳极氧化处理的零件，需要在尺寸公差上预留0.01mm到0.02mm的镀层厚度，避免处理后整体尺寸超差，无法匹配对应的安装卡槽；字符凹陷位置的镀层堆积问题也要提前考虑，适当加大字符笔画的宽度，避免镀层堆积后字符被填充模糊，失去标识作用。另外，这类构件如果用于教学场景的力学演示，还可以在结构上做局部的厚度调整，比如在字母位置做等深度的凹陷，既保留标识功能，也可以用来演示应力集中、材料变形的相关实验，不需要额外加工其他结构件就能完成基础的力学演示需求。从装配边界的角度看，这类硬币如果作为设备内嵌的标识件，

　　安装槽的尺寸需要比硬币外径大0.1mm到0.15mm，预留热胀冷缩的变形余量，避免温度变化时硬币膨胀卡在槽内无法取出；安装槽的深度要比硬币厚度大0.05mm，保证硬币嵌入后不会突出设备表面，避免使用过程中被剐蹭脱落。很多新手设计师在做这类薄型圆形件时，容易忽略边缘的拔模角度，如果采用压铸或者注塑工艺生产非金属材质的同类构件，外圆面需要做最小0.5度的拔模斜度，方便脱模，同时字符的侧壁也要做对应的拔模角度，避免脱模时拉伤字符表面，影响外观质量。还有一个容易被忽略的细节是硬币正反面的对位设计，对于双面都有标识的构件，需要在边缘做一个极小的定位缺口或者定位点，方便生产过程中正反面的印刷、冲压对位，避免出现正反面字符错位、角度偏移的问题，提升成品的合格率。
