带轮齿轮组合传动转轴结构

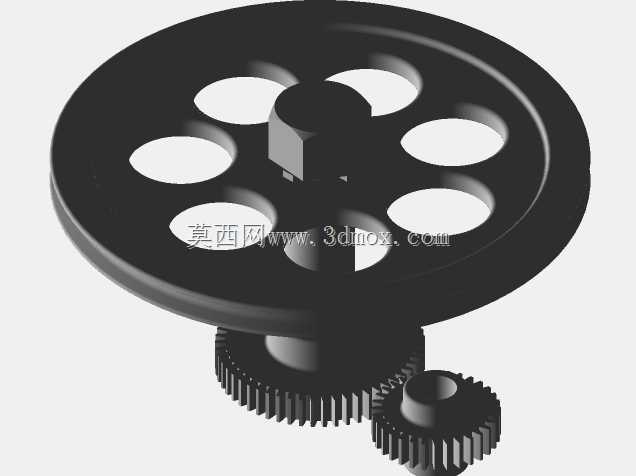

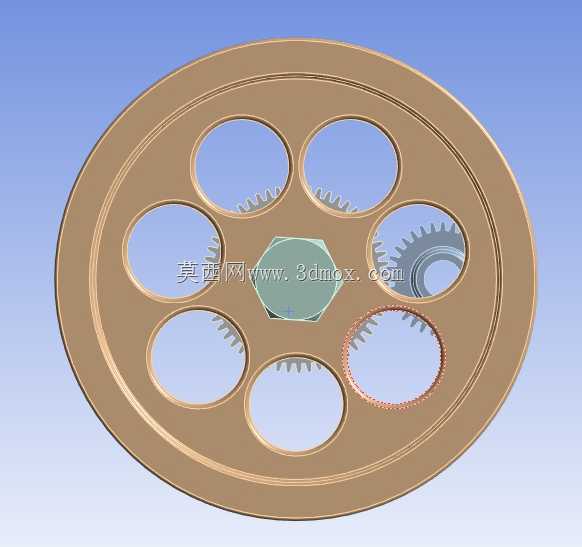

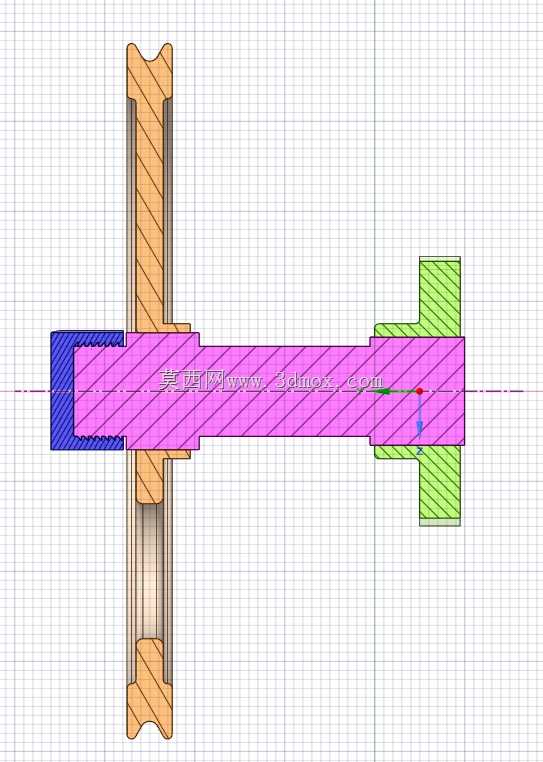

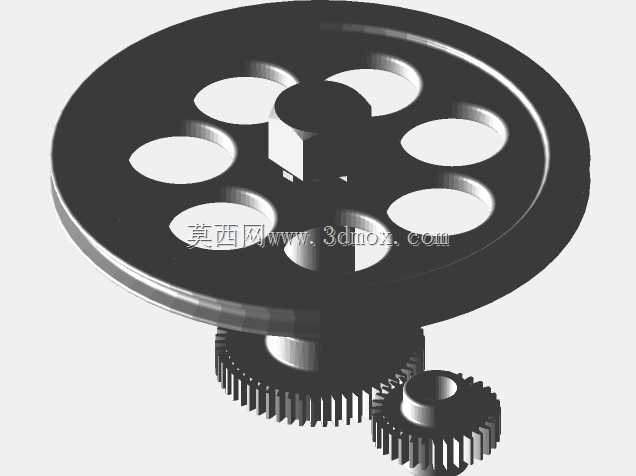

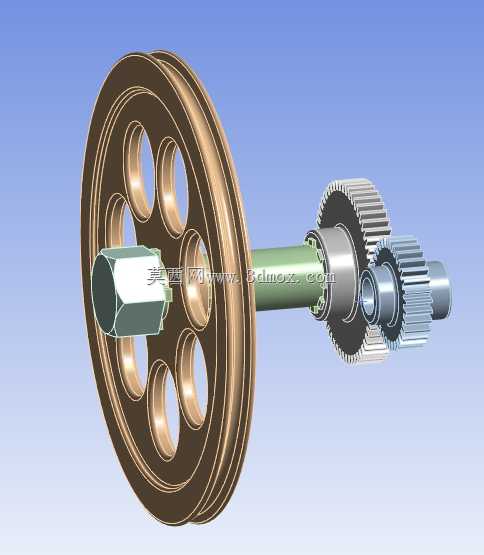

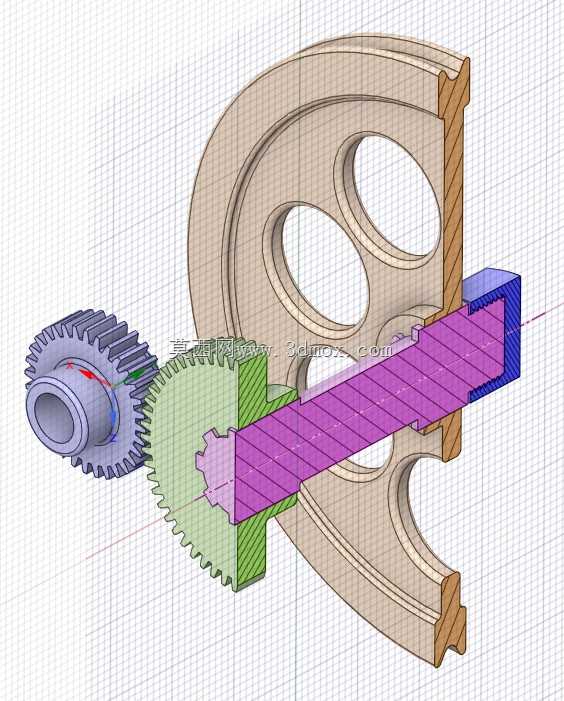

　　这套带轮与齿轮组合的传动转轴结构，常见于中小功率的工业传动场景，比如轻工输送设备、小型机床进给机构、农用加工机具的动力传递链路里，承担着把原动机输出的动力，通过带传动的缓冲特性先完成一级减速，再经齿轮副的定比传动把扭矩精准传递到执行端的作用。从结构布局来看，最左侧的V带轮采用了辐板式带减重孔的设计，这种设计不是为了省材料那么简单，大直径带轮做辐板开孔，一方面能降低转动惯量，设备启停时的惯性冲击会小很多，另一方面高速运转时的风阻损耗也能得到有效控制，轮槽的尺寸是按照标准V带的截面参数设计的，安装时只要保证带轮的端面跳动在允许范围内，就能避免皮带偏磨、掉带的问题。中间的光轴段是整个组件的安装基准，轴径的公差配合一般选k6级，

　　和支撑轴承的内圈过盈配合，既能保证周向固定不打滑，又不会因为过盈量太大导致装配时压伤轴颈或者撑坏轴承内圈。轴上的齿轮分大小两个，是平行轴外啮合直齿圆柱齿轮，直齿轮的优势在于没有轴向力，支撑端只用深沟球轴承就能承受径向载荷，不需要额外加推力轴承，结构更紧凑，装配调整也更方便，两个齿轮的齿宽按照传动比做了差异化设计，小齿轮齿宽比大齿轮宽5到10毫米，就算装配时有少量轴向错位，也能保证全齿宽啮合，不会出现局部载荷集中导致断齿的问题。设计这套结构的时候，首先要考虑的是传动比分配，带传动的一级减速比一般控制在3到5之间，齿轮传动的二级减速比控制在2到4之间，总传动比不会超过20，适合中小扭矩的传动需求，要是传动比分配不合理，

　　比如带轮减速比做太大，会导致带轮包角过小，传动打滑丢转，齿轮减速比做太大则会让两齿轮的直径差过于悬殊，中心距过大浪费安装空间。安装边界方面，整个组件的轴向尺寸要根据设备的机架安装位来定，带轮端要预留出皮带拆装的操作空间，至少要留出一个皮带宽度的拆装余量，不然更换皮带的时候得拆整个轴系，维护起来非常麻烦；齿轮啮合侧的端盖和箱体壁之间要留够密封件的安装位置，一般预留10到15毫米的空间装毡圈油封或者骨架油封，防止润滑油泄漏同时阻挡外界粉尘进入轴承腔。轴上的零件周向固定全部用平键连接，平键的选型按照轴径查标准来，键槽的对称度公差要控制在0.02毫米以内，不然装配的时候键会别劲，运转时产生异响还会加剧键槽的磨损。另外带轮和轴的配合端、

　　齿轮和轴的配合端都设计了轴肩定位，轴肩的高度要比相配零件的倒角高度高2到3毫米，保证定位可靠，同时轴肩处要做退刀槽或者圆角过渡，避免应力集中，毕竟轴在交变载荷下工作，应力集中位置很容易萌生疲劳裂纹，最终导致断轴故障。实际使用中，这套结构的带传动部分能起到过载保护的作用，要是执行端突然卡滞，皮带会先打滑，不会直接打坏齿轮或者烧损原动机，齿轮传动部分则能保证精确的传动比，不会像带传动那样有弹性滑动导致转速不准，两种传动形式组合起来，刚好兼顾了缓冲保护和精准传动的需求，在很多对成本敏感、传动精度要求不是极高的通用设备上，这种结构的应用非常普遍。设计建模的时候，要注意各零件的装配干涉检查，尤其是齿轮啮合的齿侧间隙、带轮和机架的安全距离、轴承端盖和转动件的间隙，这些位置如果没检查到位，实际装配时很容易出现装不上或者运转时碰磨的问题。
