10cm管径适配表面安装连接构件

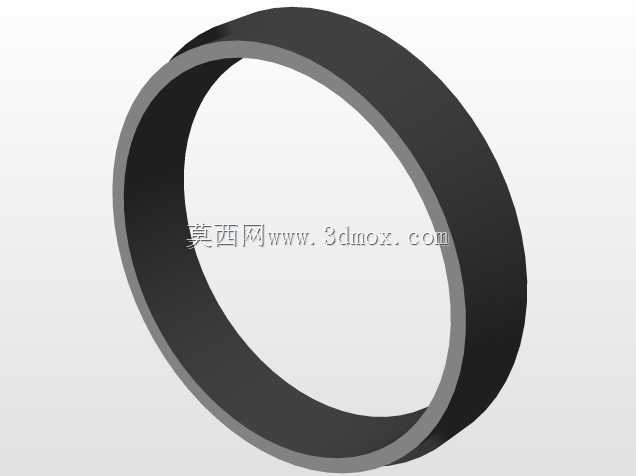

　　在民用给排水、小型通风管路、实验室气路布设以及家用DIY管路改造场景中，经常会遇到10cm规格波纹软管需要与硬质墙面、设备壳体平面做刚性连接的需求，这类场景下常规的管箍固定仅能实现管路之间的对接，无法将管路端部稳定固定在安装平面上，容易出现管路晃动、接口密封失效、管路拉扯脱落等问题，这款连接构件正是针对这类实际安装痛点开发的适配结构。从实际安装边界来看，该构件适配公称外径100mm的波纹软管，也就是日常工程中常说的10cm管径，构件主体分为三层嵌套结构，最内层为带内螺纹的卡接圈，螺纹齿距与常见PVC波纹软管的外波纹齿距完全匹配，安装时可直接将软管旋入内圈，无需额外涂抹粘接剂，依靠螺纹咬合即可实现轴向定位，同时螺纹配合预留了0.

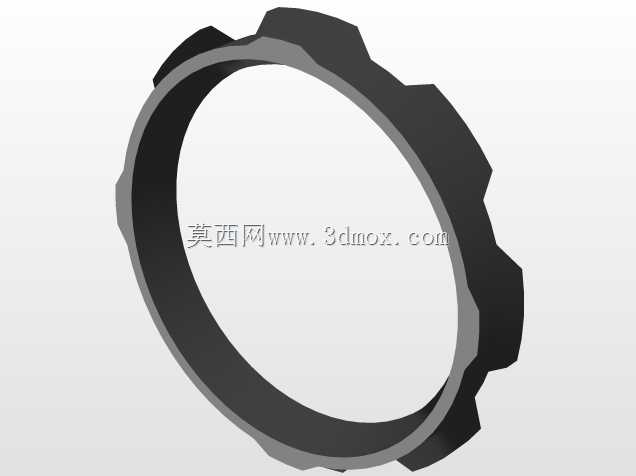

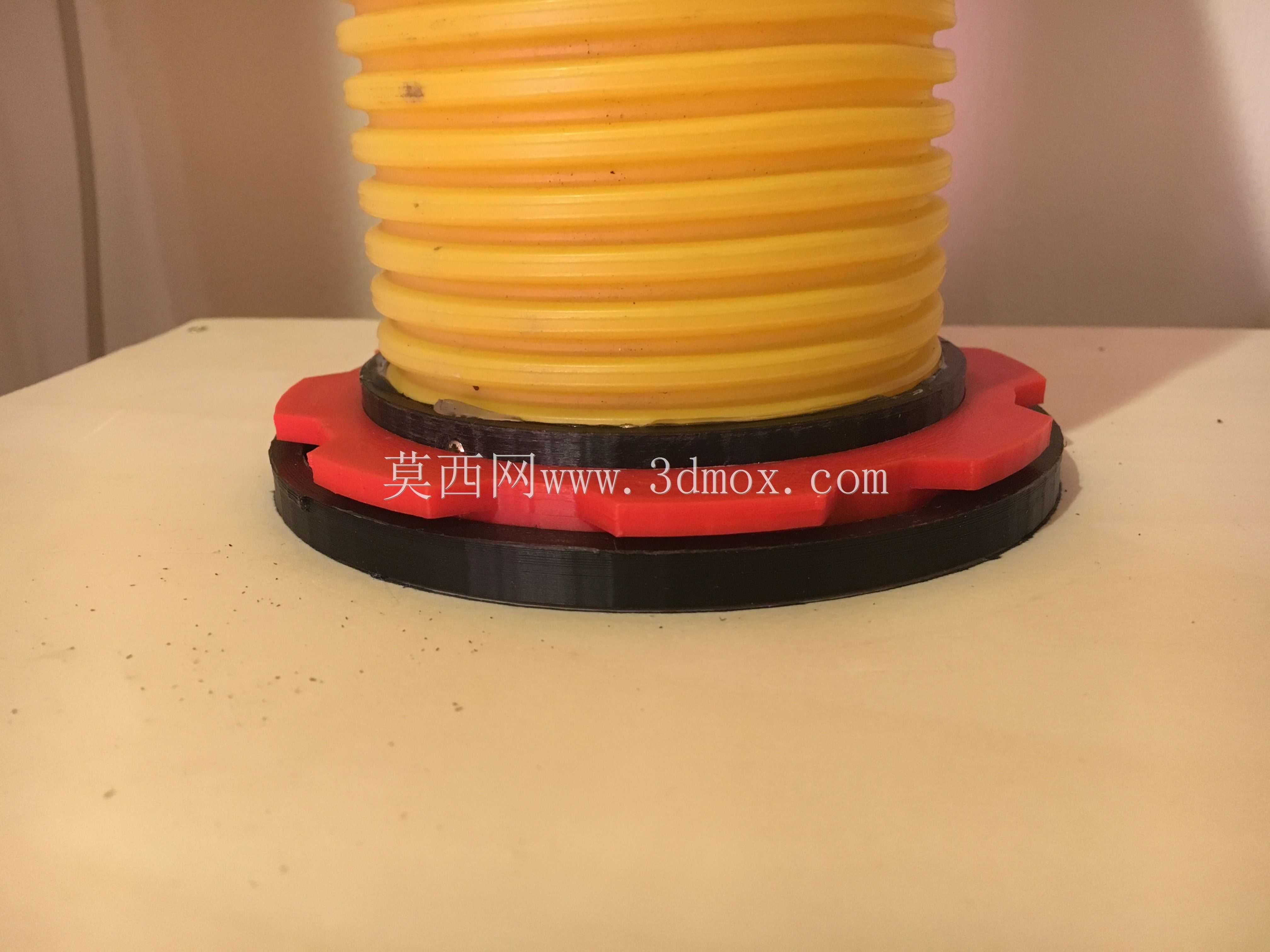

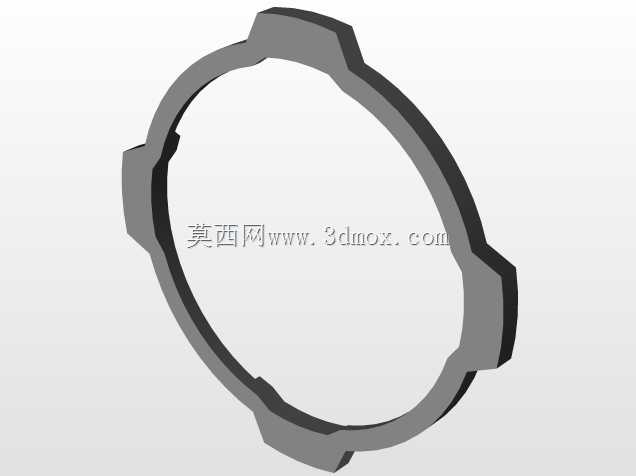

　　1mm的单侧间隙，这个间隙值是经过多轮打印测试验证的最优值，既不会因为间隙过小导致软管旋入困难、管壁被切削损坏，也不会因为间隙过大导致配合松动、密封性能不足。中间层为红色的受力法兰盘，盘体上均匀分布有沉头安装孔，孔位做了沉头处理，安装后螺丝头部不会突出法兰表面，避免与其他部件产生干涉，法兰盘的外延做了四个对称的缺口卡位，可与外层的黑色锁紧圈配合，实现安装后的防松限位，防止管路长期受振动导致螺纹连接松脱。最外层为黑色的压紧底座，底座底面为完全平整的平面，可与安装表面完全贴合，底座内径与内层卡接圈的外径做间隙配合，安装时先将内层卡接圈与软管旋紧，再将红色法兰盘套入卡接圈底部，对准安装平面的孔位标记钻孔后用螺丝将法兰盘固定在安装面上，

　　最后将黑色压紧底座从软管端部套入，旋转卡入法兰盘的卡位缺口，即可完成整个连接结构的装配。设计过程中充分考虑了3D打印的工艺特性，整体结构没有大角度悬空结构，所有竖直面的拔模角度控制在1度以内，无需额外添加支撑即可完成打印，层厚设置为0.2mm时可实现最快打印速度，若对表面精度和配合精度有更高要求，可将层厚降低至0.1mm，适配绝大多数FDM3D打印机的加工能力，打印材料可选用常规ABS、PLA以及PETG，其中ABS材料的韧性更好，更适合有一定振动的管路安装场景，PLA材料成本更低，适合静态固定场景使用。实际使用中如果打印件的配合精度因为打印机本身的公差出现偏差，可使用细砂纸对配合面进行轻微打磨，即可达到理想的配合松紧度，

　　构件的安装孔位没有做固定的孔径限制，使用者可根据实际选用的螺丝规格自行钻孔，适配M3到M6之间的常用自攻螺丝或机丝螺丝，满足不同安装基面的固定需求，不管是木质墙面、塑料壳体还是金属薄板基面，都能通过更换对应规格的固定螺丝实现可靠连接。这款连接构件解决了小规格波纹软管与平面安装时无标准适配件的问题，相比传统的管卡加粘接的固定方式，可拆卸性更强，后期维护更换管路时无需破坏安装基面，仅需松开外层锁紧圈即可将管路拆下，连接强度也远高于常规粘接固定，可承受10N以内的管路轴向拉扯力，完全满足民用及小型工业场景下的管路固定需求。
