小型项目用直流通断开关结构设计

　　在低压直流配电、小型电子设备供电回路、桌面实验装置搭建这类场景里，这类直流通断器件的选型往往不需要大电流规格的工业级断路器，反而更看重安装便捷性、结构紧凑度与基础通断可靠性，本次建模的这款小型直流断路器，正是针对这类小功率直流回路的应用需求完成的结构设计。从实际使用场景来看，这类器件常被集成在小型直流电源模块输出端、学生实验台供电支路、DIY电子制作的供电入口、小型工控板的直流供电回路上，承担回路手动通断与基础过载保护的作用，不需要适配高压大电流的工业配电场景，因此整体结构设计完全围绕小型化、易安装、操作手感清晰的方向展开。

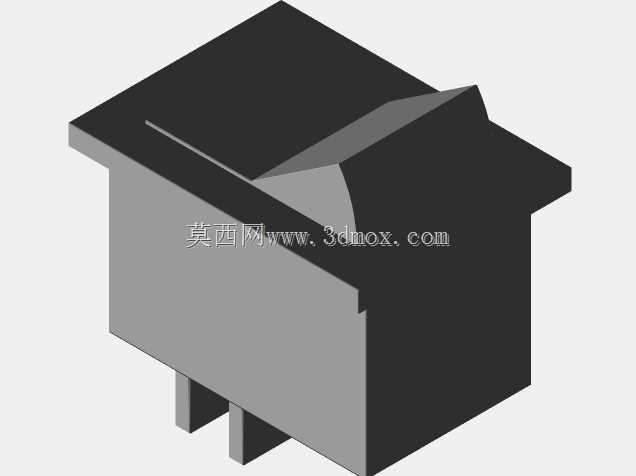

　　从功能特性来看，这款器件采用船型翘板式操作结构，操作面的凸起拨块做了弧度处理，手指按压时的受力面贴合指腹轮廓，拨动手感的行程设置在3mm左右，操作时的到位反馈清晰，不会出现虚位导致的通断状态判断失误。器件的通断触点内置在壳体内部，外部看不到裸露的导电部件，能避免日常操作时的误触风险，壳体采用阻燃工程塑料材质，满足低压电器的基础绝缘要求，底部引出的两个插装引脚采用标准间距设计，适配常见的PCB板焊盘孔位，同时也能搭配对应规格的接插件完成导线压接安装，不需要额外定制安装配件。

　　设计思路上，首先确定了器件的安装边界：整体外形采用方正的嵌入式安装结构，顶部操作面的外沿做了一圈突出的限位法兰，安装时可以直接卡入面板上预开的方孔，法兰面贴合面板外侧，不需要额外的固定螺丝就能完成面板安装，适配的面板开孔尺寸为标准的1521mm方孔，面板厚度适配范围在0.8mm到2mm之间，覆盖常见的塑料设备外壳、薄金属电控面板的厚度规格。壳体的插装部分做了轻微的拔模斜度，插入面板开孔时能顺畅导入，不会出现卡滞问题，两侧预留的微小弹性卡凸能在安装到位后卡在面板背面，防止器件从开孔处松脱。

　　尺寸设计上，整体外露的操作面长宽尺寸为22mm16mm，嵌入面板内部的主体部分长宽为14mm*20mm，整体插入深度为18mm，安装后在面板背面预留的接线空间只需要20mm以上即可，不会占用过多的设备内部空间，对于内部空间紧张的小型电子设备、紧凑实验装置来说，这个尺寸边界能很好地适配布局要求。底部的两个导电引脚中心间距为10mm，引脚厚度为0.8mm，宽度为2mm，既可以直接插入PCB板完成波峰焊固定，也可以搭配6.3mm规格的冷压端子完成导线连接，两种安装方式都不需要额外修改结构，适配不同的装配工艺需求。

　　结构细节上，翘板操作件与壳体之间的配合间隙控制在0.2mm，既保证操作时的活动顺畅，又不会出现过大的缝隙导致灰尘进入壳体内部，内部的触点支撑结构采用定位筋固定，避免多次操作后出现触点偏移，壳体的上下盖采用卡扣式装配，不需要打胶或者螺丝固定，装配工序简单，适合批量生产时的快速组装。在实际选型适配时，需要注意这款器件的适用回路为低压直流场景，额定工作电压适配常见的12V、24V直流回路，满足小型项目的通断需求，不能用于交流回路或者高压直流回路，避免出现拉弧或者绝缘不足的问题。建模过程中对所有配合面的公差都做了合理预留，卡扣的变形量、活动件的间隙、安装位的尺寸都按照实际注塑生产的公差要求设置，导出的模型可以直接用于结构装配验证、面板开孔定位、设备整体布局干涉检查，不需要额外调整尺寸就能对接生产环节的结构评审。
