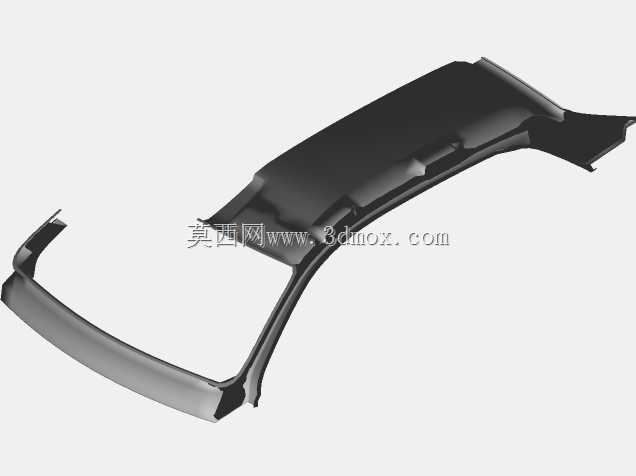

汽车车身侧围结构件三维数模

　　在整车结构设计环节，车身侧围类构件属于兼具外观匹配与结构承载功能的核心零部件，日常设计工作中接触这类零件时，首先要兼顾白车身焊接总成的匹配精度、乘员舱的密封边界以及外覆盖件的曲面光顺要求。这类侧围构件在实际装车场景中，上沿衔接车顶盖侧梁，前端对接A柱下连接板与前围侧板，后端延伸至C柱/D柱连接区域，下沿则与门槛梁焊接固定，共同构成乘员舱侧面的完整受力框架，在车辆发生侧面碰撞时，需要配合门槛梁、B柱加强板完成碰撞力的传导与分散，避免乘员舱出现过大的侵入变形。从结构设计思路来看，这类零件的曲面构建优先遵循外CAS面的公差要求，外表面的曲率连续性要达到A级曲面标准，避免后续涂装、总装环节出现光影不均、装配缝隙超差的问题；

　　内侧面则根据焊接点位分布、线束卡扣安装位、密封条卡槽的布置需求做局部结构加厚与凸台设计，所有翻边角度都要匹配冲压工艺的拔模要求，避免出现负角导致冲压工序增加或者零件成型开裂。实际建模过程中，需要重点核对安装边界的尺寸链：侧围与车门匹配的止口边，整圈的面差公差要控制在±0.5mm范围内，密封条安装槽的深度与宽度要统一匹配选定的密封条截面参数，避免装车后出现密封不严、风噪超标的问题；与车顶盖衔接的焊接边，翻边宽度要保持在12-15mm区间，既保证点焊焊钳有足够的操作空间，也不会因为翻边过宽导致焊接应力集中。零件上预留的各类安装孔位，包括内饰板卡扣孔、线束固定孔、侧饰板安装孔，都要按照整车布置的坐标点定位，孔位公差控制在±0.3mm，

　　避免后续内饰装配出现卡扣无法装入、饰板错位的问题。从受力特性来看，这类侧围构件采用不等厚的料厚设计，在B柱连接区域、门槛衔接区域局部增加料厚，其余非承载区域适当减薄，在保证结构强度满足侧碰、顶压法规要求的前提下，尽可能降低零件自重，助力整车轻量化目标。设计时还要考虑冲压成型的工艺性，所有曲面过渡区域的圆角半径不小于料厚的3倍，避免成型过程中出现应力集中导致的零件开裂，零件的整体拉延深度要匹配现有冲压设备的行程参数，减少额外的模具改造成本。在白车身焊装线上，这类侧围构件需要通过专用工装夹具定位，定位基准选择零件上的两个主定位孔与周边的几个型面支撑点，保证焊接过程中零件不会出现位移，累计焊接误差控制在整车公差允许范围内。

　　日常做这类零件的三维建模时，还要同步考虑后续的涂装工艺可达性，零件上的空腔结构要预留足够的电泳液流孔，避免出现电泳死角导致零件后期锈蚀，流孔的位置与大小也要兼顾NVH性能要求，避免开孔过大导致路噪、风噪传入乘员舱。和同类型零件相比，这款侧围结构件的曲面过渡更平缓，焊接边的布置更贴合现有焊装线的夹具定位逻辑，不需要对现有产线做大规模调整就能完成适配，对于改款车型的开发来说，能够有效缩短开发周期，降低模具与产线的改造成本。在实际的车型开发项目中，这类侧围零件的数模完成后，还要经过多轮的CAE仿真验证，包括侧面碰撞仿真、顶压仿真、冲压成型仿真，根据仿真结果反复调整局部曲面的曲率、加强筋的布置位置以及料厚分布，直到所有性能指标都满足设计要求，才能进入后续的模具开发与样件试制环节。
