外齿式中空滚柱传动套结构设计

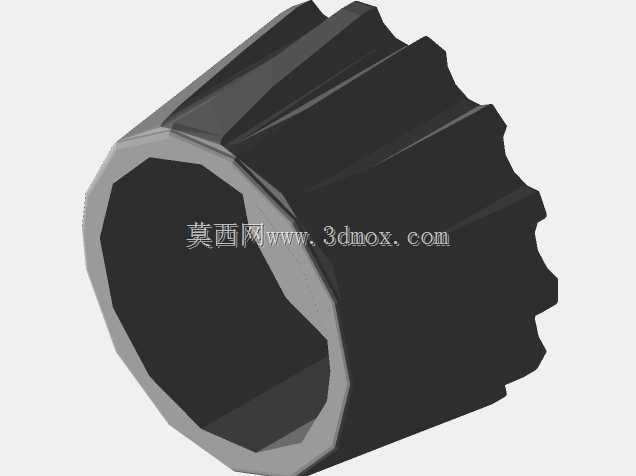

　　在重载间歇传动的工况场景里，这类带外齿结构的中空套类零件往往承担着扭矩传递、径向定位的双重作用，常见于包装机械的分度工位、轻工设备的间歇进给机构以及小型自动化生产线的转位单元中，区别于常规实心齿轮传动，中空结构的设计能为设备走线、中心轴穿装或者流体管路通过预留充足空间，大幅压缩设备整体的轴向布局尺寸，避免额外增设走线架或者旁通管路带来的结构冗余。从结构细节来看，零件外壁采用等距分布的梯形齿廓，齿顶做了小尺寸倒角处理，齿根位置预留了0.2毫米的应力释放圆角，能有效避免长期交变载荷下的齿根裂纹萌生，内壁采用近似正多边形的非圆内孔设计，这种结构相比普通圆孔配合平键的传动方式，能实现周向360度无间隙扭矩传递，

　　不会出现平键长期磨损后的传动回差，同时装配时不需要额外加工键槽，降低了配套轴类零件的加工工序复杂度。设计过程中首先要匹配安装边界的约束条件，零件整体轴向厚度控制在5毫米级别，适合安装在空间局促的紧凑型传动节点，外齿的齿顶圆直径需要和配套的内齿圈或者驱动拨叉的行程做匹配，保证啮合过程中齿面接触面积不低于齿面总面积的75%，避免局部应力集中导致的齿面过早磨损。内孔的对边尺寸需要和配套传动轴的外廓尺寸保持H7/k6的过渡配合精度，既保证装配时不需要过大的压装力，又能避免运行过程中出现配合面的相对窜动。从实际使用的功能特性来看，这类零件不需要额外设置润滑通道，齿面采用自润滑材质适配的话，可以在无额外供油的工况下长期运行，适合食品包装、

　　医药生产这类不允许油污污染的生产场景，中空的内孔除了穿装轴件之外，也可以作为真空吸附的气流通道，在取料转位工位上同时完成传动和气流导通的作用，减少单独设置气路旋转接头的成本。建模过程中需要重点关注齿形的均匀度，所有外齿的分度误差需要控制在0.02毫米以内，否则运行过程中会出现周期性的传动卡顿，内孔的多边形棱边需要做微小的倒钝处理，避免装配时刮伤配合轴的表面，零件两端的端面需要保证和内孔轴线的垂直度不低于0.01毫米，否则安装后会出现端面跳动，影响相邻工位的定位精度。在选型适配的时候，需要先核算传动节点的峰值扭矩，确保齿面的接触强度能承受瞬时过载的冲击，同时要考虑工作环境的温度范围，如果是在高温工况下使用，需要预留足够的热膨胀间隙，

　　避免受热后内孔和轴抱死，外齿的啮合侧隙需要根据运行速度调整，高速运行时适当放大侧隙避免热胀卡滞，低速重载时缩小侧隙保证传动精度。这类结构相比传统的齿轮加键槽的传动方案，零件数量更少，装配工序更简单，整体的传动刚性更好，没有多余的连接间隙，在小空间、中等载荷的间歇传动场景下有非常高的应用性价比，很多小型自动化设备的转位工位都在逐步替换原有复杂的齿轮传动结构，采用这种一体化的中空齿套来简化整体设计。
