十字滑槽式椭圆轨迹绘制机构

项目分类:通用机械零部件 发布时间:2016-03-09 ID:74824
  • 十字滑槽式椭圆轨迹绘制机构

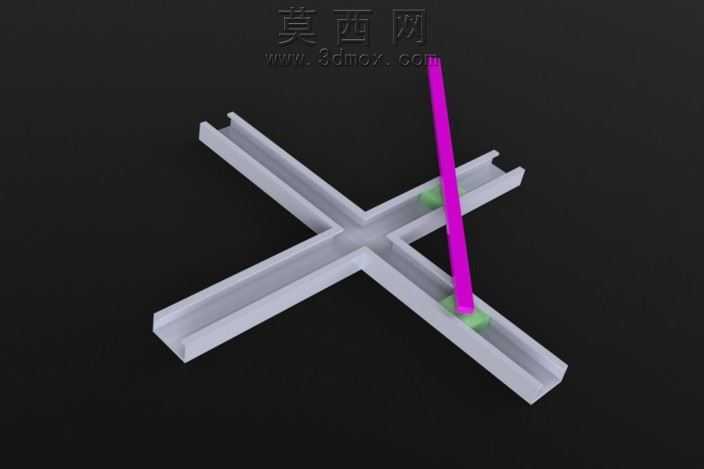

本作品为十字滑槽式椭圆轨迹绘制机构的三维建模成果,建模阶段采用参数化设计思路,先完成正交十字滑槽导轨的基础轮廓搭建,将两条互相垂直的槽道截面做等宽参数约束,保证后续滑动件可顺畅无卡滞地在槽内往复移动。建模过程中对滑动块做了适配性设计,两个绿色滑动块分别嵌入对应方向的滑槽内,与槽壁保留合理的装配间隙,同时在滑动块中心设置同轴安装孔,用于固定绘图杆的连接销轴。绘图杆采用细长杆结构建模,杆身与两个滑动块的铰接点做了同轴度约束,保证杆体可绕销轴灵活转动,同时沿两个正交方向的滑动可同步联动。材质渲染阶段,为十字滑槽主体赋予半透明磨砂硬质塑料材质,既可以清晰展示槽道内部的结构轮廓,又能体现构件的硬质支撑属性;两个滑动块采用亮绿色不透明硬质工程塑料材质,与主体滑槽形成鲜明的视觉区分,便于观察滑动副的运动位置;绘图杆采用亮紫色哑光树脂材质,突出杆体的运动轨迹,渲染时添加了柔和的环境漫反射光源,在黑色背景衬托下清晰呈现各部件的轮廓边界与装配关系。结构设计上依托椭圆定义的几何原理,将两个滑动块分别约束在互相垂直的直线导轨内,绘图杆上的笔尖端到两个铰接点的距离分别对应椭圆的长半轴与短半轴,当驱动绘图杆绕铰接点转动时,两个滑动块会分别在对应滑槽内做往复直线运动,笔尖即可精准绘制出标准椭圆轨迹。建模时对所有运动副添加了合理的配合约束,可直接用于运动仿真演示,验证椭圆轨迹的生成逻辑,各部件的倒角、圆角细节均做了还原处理,避免尖锐棱角,既符合实际加工的工艺要求,也让模型视觉效果更贴近真实的教学演示教具。
