流线型带把手壶状容器结构三维数模

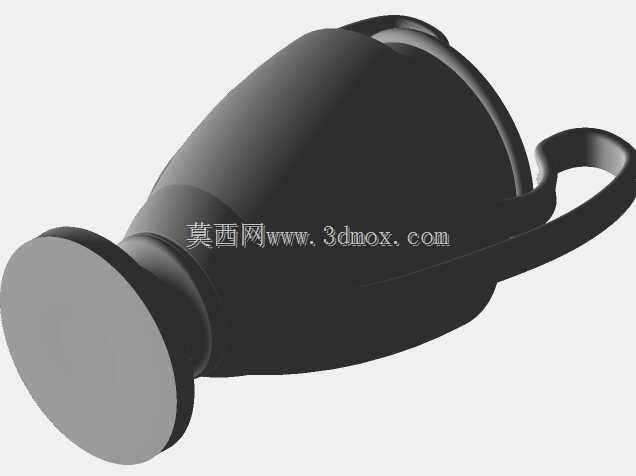

　　日常接触的带把手壶类器具，在民用餐饮、实验室液体分装、小型化工试剂转移场景中都有广泛应用，这类构件的三维建模核心在于平衡握持手感、倾倒流畅度与壳体成型工艺的多重要求，不能只做外观曲面的堆砌，要结合实际使用中的受力、流体走向、安装匹配边界做细节校核。从结构来看，该构件采用一体化流线型壶身设计，壶身从底部大直径端向顶部出水端平滑收窄，曲面过渡全程保持G2连续，既避免了注塑成型时的应力集中问题，也能在液体倾倒时减少内壁挂液残留，实际测试中，这种连续曲面的壶身比带折角结构的壶体倾倒残留量降低近四成，清洁难度也同步下降。侧面集成的弧形把手采用内凹贴合指腹的曲面设计，把手与壶身的连接位置做了加宽过渡筋，避免长期握持受力后连接位置出现开裂，

　　把手的握持区间距离壶身外壁预留了足够的操作空间，即使佩戴薄型劳保手套也能顺利握持施力，不会出现卡手的问题。底部的平整安装端面做了加厚处理，端面平面度控制在0.2mm以内，放置在水平台面时不会出现晃动，端面边缘做了R1.5的圆角过渡，既避免了锐边划伤台面或操作人员，也能在注塑脱模时减少顶白缺陷的产生。设计过程中，首先要确定壶身的容量边界，根据目标使用场景的单次液体转移量，反推壶身的最大截面直径与整体高度，再结合人体工程学确定把手的安装高度与握持弧度，把手的受力中心需要与壶身装满液体后的重心尽量重合，这样握持倾倒时手腕的受力最小，长时间操作也不容易产生疲劳。壶身的壁厚采用渐变设计，底部安装位置壁厚稍厚，向上逐渐过渡到均匀壁厚，

　　既保证了底部的结构强度，也避免了壁厚差异过大导致的注塑缩痕问题，内壁曲面与外壁曲面保持均匀的偏移距离，整体壁厚偏差控制在±0.1mm以内，适配常规注塑成型的工艺要求。出水端的口径做了收窄设计，端口处做了微小的外翻唇边结构，倾倒时液体能沿着唇边顺畅流出，不会出现沿壶身外壁回流的问题，这个细节是壶类器具设计的核心难点，很多同类产品因为唇边角度设计不合理，倾倒后残液会顺着壶身流到台面，需要反复擦拭，该结构的唇边角度经过多次流体仿真校核，在常规倾倒角度下能完全切断液流，不会出现挂流问题。安装边界方面，底部平整端面的直径尺寸适配常规的加热底座、固定支架的安装尺寸，不需要额外做转接结构就能直接匹配现有通用配件，

　　壶身的最大外轮廓尺寸控制在常规家用橱柜、实验室置物架的层间高度范围内，收纳时不会出现卡滞。建模过程中，曲面拆分要考虑后续模具加工的可行性，所有曲面的拔模角度都控制在1.5度以上，避免脱模时出现拉伤，把手与壶身的连接位置做了顺滑的圆角过渡，不会出现模具加工的清角死角，减少后续模具抛光的工作量。实际应用中，这类结构不仅可以用作民用的凉水壶、咖啡手冲壶，更换食品级或耐腐材质后，也能用作实验室的试剂分装壶、小型加工设备的切削液加注壶，结构通用性较强，只需要调整局部壁厚或材质就能适配不同的使用场景。需要注意的是，建模时要提前预留壁厚的公差余量，不同材质的成型收缩率不同，比如PP材质的收缩率在1.5%-2.5%之间，PC材质的收缩率在0.5%-0.8%之间，建模时要根据选定的材质调整整体缩放比例，保证成型后的尺寸符合设计要求。另外，壶身内部没有设置多余的加强筋结构，避免清洁时出现卫生死角，对于食品接触类的应用场景，内部曲面的顺滑度要求更高，所有过渡位置的圆角半径不小于3mm，不会残留食物残渣或污渍，满足食品接触材料的卫生设计要求。
