安培托尔托戈尔戈式滚动辊轴结构

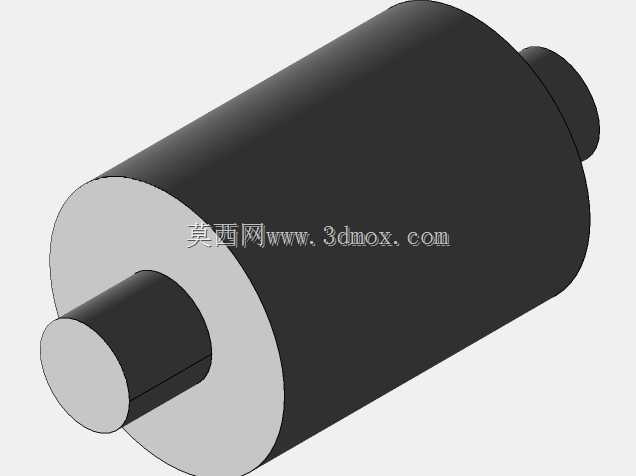

　　在各类轻载输送、小型传动支撑场景中，这类带同轴凸台的圆柱辊轴是十分常见的基础构件，区别于标准深沟球轴承的独立滚动体结构，该类构件本身作为一体式滚动支撑单元，常被用在小型物料导向工位、低转速传送带的从动支撑端、精密仪器的滑动导向副中，承担径向载荷传递与滚动导向的核心作用。从结构设计逻辑来看，该构件采用同轴阶梯轴布局，主体大直径圆柱面为主要工作面，两端伸出的小直径轴颈直接作为安装定位段，省去了额外配置轴套、锁紧件的装配工序，适配安装空间紧凑的小型设备工位。设计阶段优先考虑了工作面的同轴度公差，大圆柱面与两端轴颈的同轴度需控制在0.02mm以内，避免滚动过程中出现径向跳动导致的输送偏移、传动卡滞问题；主体圆柱面的表面粗糙度控制在Ra1.

　　6以下，既保证滚动接触时的摩擦阻力足够小，也能减少长期运行后的工作面磨损量，延长构件的实际使用寿命。从安装边界来看，两端伸出的轴颈直径为主体圆柱直径的三分之一左右，轴颈的伸出长度根据配套安装座的轴承位深度确定，安装时仅需在两端轴颈处配置微型深沟球轴承或者自润滑轴套，即可将整个辊轴固定在设备机架上，不需要额外设计复杂的定位结构，大幅降低了配套机架的加工难度。实际应用中，这类辊轴常被布置在小型皮带输送机的两端作为从动辊，或者在电子元器件组装生产线的导向轨道中作为滚动导向件，当物料经过辊面时，依靠辊轴的自由滚动实现物料的平稳输送，不会对物料表面造成刮擦损伤；在一些小型手动工装夹具中，该类构件也可作为滚动支撑点，降低工件移动时的摩擦阻力，

　　提升操作的顺畅度。设计过程中没有采用多余的减重或者异形结构，整体实心圆柱的结构形式保证了足够的径向刚度，即使承受一定的偏载也不会出现轴体弯曲变形的问题，适合在载荷波动不大、运行转速低于300rpm的工况下长期使用。两端轴颈的端面做了小尺寸倒角处理，既方便安装时顺利穿入轴承内圈，也能避免装配过程中尖锐边角划伤操作人员或者配套零件的配合面。主体圆柱面与轴颈的过渡位置采用圆角过渡，避免应力集中导致的轴颈断裂问题，圆角半径根据轴径差匹配，不会因为圆角过大影响轴承的安装到位。在三维建模过程中，优先以主体圆柱的中心轴线作为全局基准，所有特征均围绕该基准同轴创建，保证后续导出工程图时尺寸标注的基准统一，

　　也方便后续做有限元受力分析时直接施加约束与载荷，不需要额外调整坐标系。这类构件虽然结构简单，但是在小型自动化设备、轻工输送线中的应用占比并不低，很多设计人员在选型时容易忽略这类一体式辊轴的优势，反而选择拆分式的轴加辊筒结构，不仅增加了装配工作量，还容易出现辊筒与轴之间打滑、不同心的问题，而一体式结构从根源上避免了这类装配误差带来的运行故障。针对不同的使用场景，建模时预留了尺寸参数化调整的空间，只需要修改主体圆柱直径、轴颈直径、总长度、轴颈伸出长度这几个核心参数，就可以快速生成适配不同安装空间的同系列构件，不需要重新从零开始建模，大幅提升同类型项目的设计效率。实际生产中这类构件常采用45号钢调质处理，表面做发黑防锈处理，有耐腐蚀需求的场景也可以更换为304不锈钢材质，建模时的结构特征不需要做任何调整，仅需修改材料属性即可适配不同的工艺要求。
