旋转式固体香体棒除臭容器结构设计

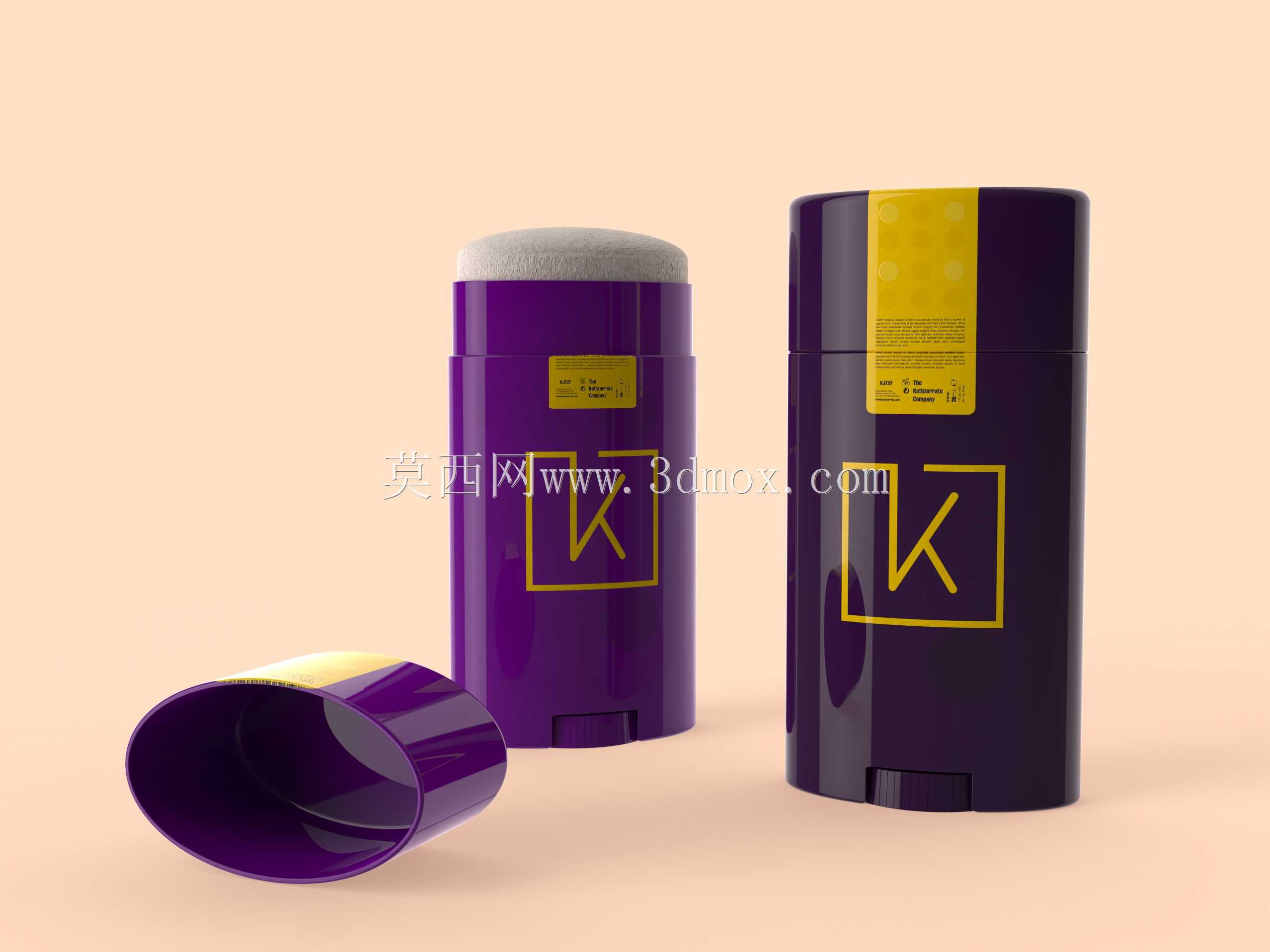

　　这款旋转式固体除臭棒容器，是面向个人护理日化品类开发的硬质塑料包材结构，日常应用场景覆盖止汗香体膏、固体除臭剂、便携固体香膏等日化产品的盛装与使用，是日化包材领域应用占比较高的一类便携出膏结构。从实际使用逻辑出发，这类容器需要同时满足密封存储、单手操作、定量出膏、防误触、便携防漏这几个核心功能需求，结构设计上采用了日化包材领域成熟的螺杆旋升结构，整体分为外盖、中束、内胆、旋升底座四个核心装配单元，所有零件均采用注塑工艺成型，适配PP、ABS、PMMA等常用日化包材塑料的加工特性。

　　在结构设计的细节处理上，外盖与中束采用过盈卡扣配合，配合面做了0.15mm的过盈量设计，同时在卡扣位置增设一圈密封凸筋，既可以保证日常携带时外盖不会意外脱落，也能避免膏体在高温环境下出现渗液漏出的问题，外盖内壁做了均匀的周向防滑筋，用户拔盖时可以提供足够的摩擦力，不会出现手滑难以开盖的情况。中束作为整个容器的支撑骨架，上端面做了与膏体截面匹配的椭圆型出膏口，出膏口边缘做了R0.3的圆角处理，避免使用时锋利边缘刮伤皮肤，同时中束内壁设置了三条轴向导向筋，与内胆外壁的导向槽配合，限制内胆的周向转动，保证旋转底座时内胆只能沿轴向平稳升降，不会出现跟转卡顿的问题。

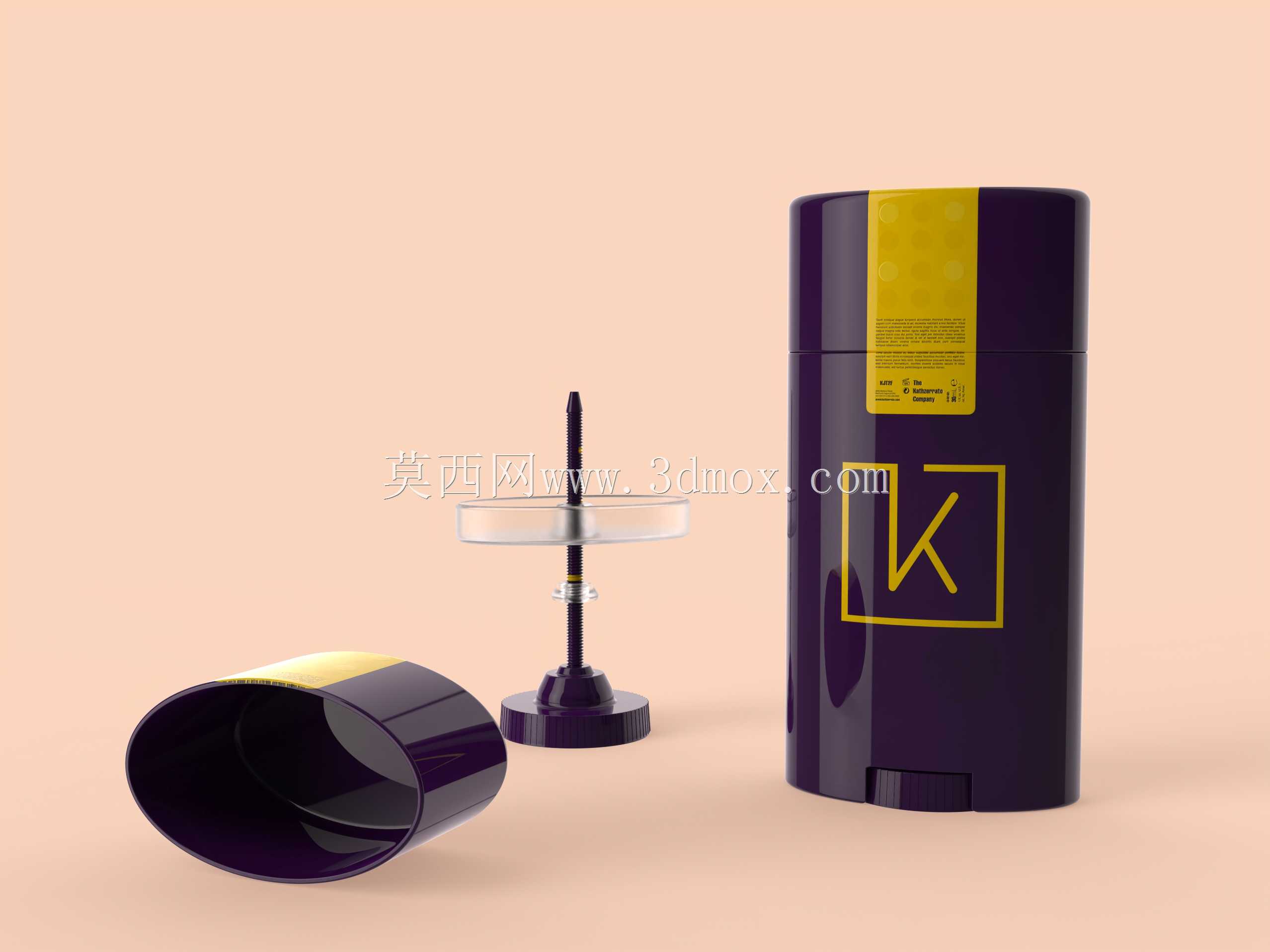

　　内胆是直接盛装固体膏体的部件，内壁做了细微的磨砂咬花纹理，既可以增加膏体与内壁的附着力，避免膏体在升降过程中与内胆脱离脱落，也能在注塑生产时减少内壁缩痕，提升零件外观质量。内胆底部设计了与旋升底座配合的螺杆传动结构，采用多头梯形螺纹设计，导程设置为4mm，用户旋转底座一圈，内胆带动膏体上升4mm，这个导程参数是经过多轮使用验证的最优值，既不会因为导程过大导致一次出膏过量，也不会因为导程过小需要旋转多圈才能出膏影响使用体验，螺纹配合面做了0.1mm的间隙配合，同时在螺纹起始端做了导入倒角，装配时可以自动导正，降低产线装配的难度，提升装配良率。

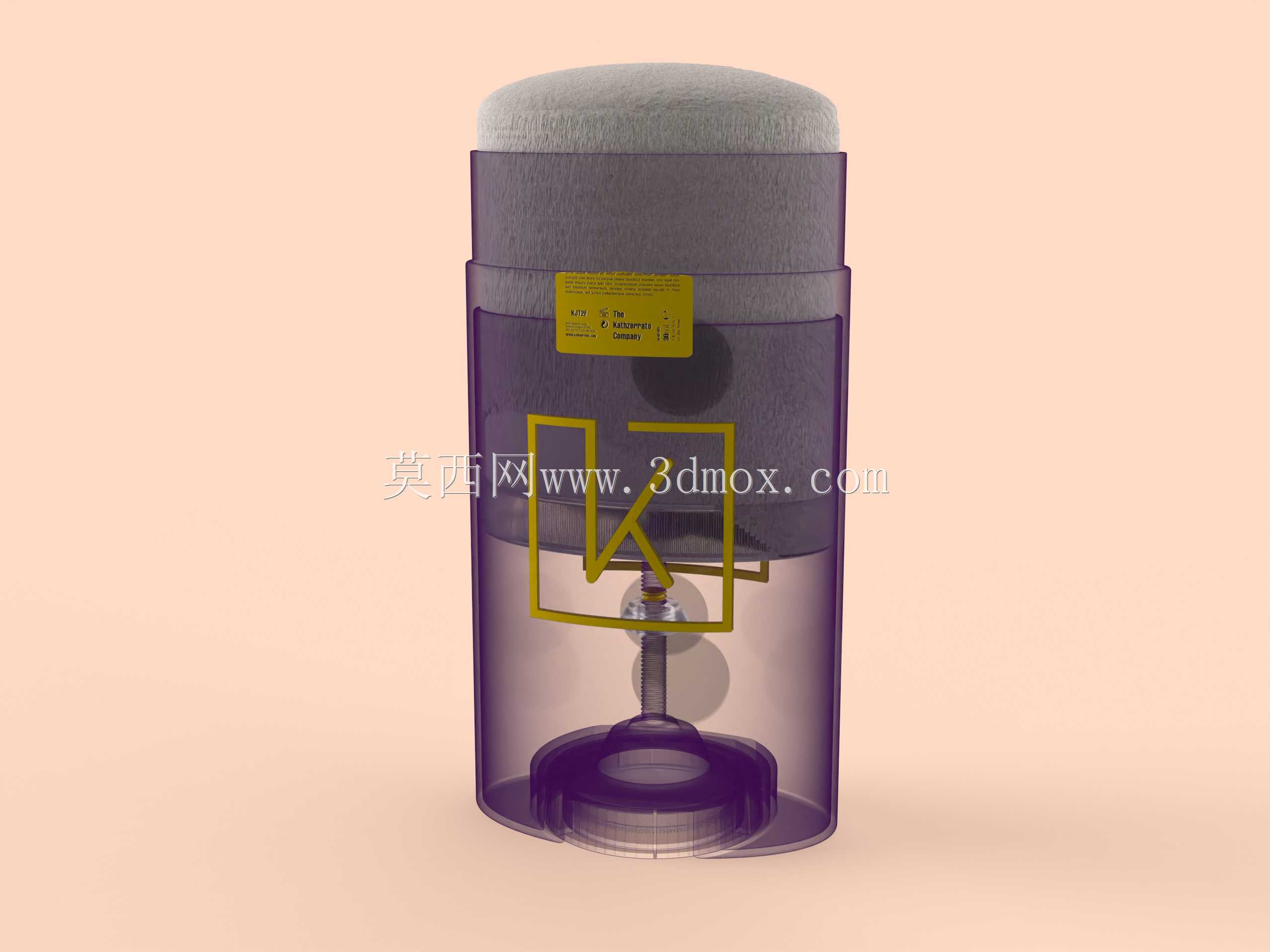

　　旋升底座是整个结构的操作部件，外壁做了周向均匀分布的竖向防滑条纹，用户单手持握旋转时可以提供足够的摩擦力，即使手上沾有水或者护肤品也不会出现打滑的情况，底座内部设置了与内胆螺杆配合的螺纹套，同时在底座与中束的配合位置设计了一圈限位卡扣，装配完成后底座可以自由周向旋转，但不会与中束轴向脱离，同时在升降行程的上下极限位置设置了硬限位结构，当内胆上升到最大出膏位置时，限位结构会卡住内胆，避免用户过度旋转导致内胆脱出，膏体掉落；当内胆下降到最低位置时，膏体完全收回到中束内部，此时盖上外盖就可以实现完全密封，避免膏体被污染或者风干失效。

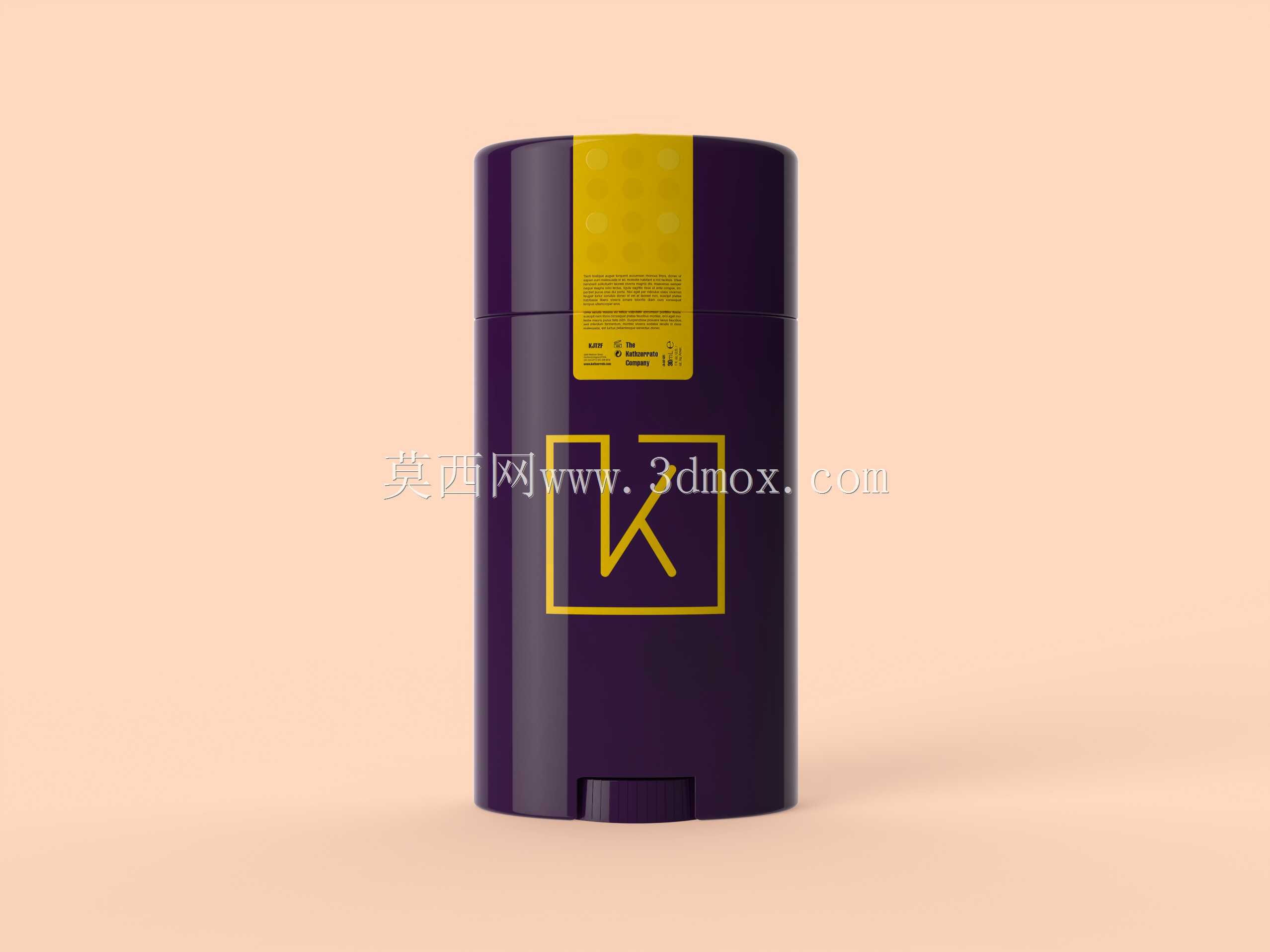

　　从外形尺寸与安装边界来看，这款容器整体为椭圆柱造型，长轴直径38mm，短轴直径25mm，整体闭合高度105mm，这个尺寸是按照人体工程学设计的，单手持握时刚好贴合手掌虎口位置，放入牛仔裤口袋、随身小包都不会占用过多空间，外盖的高度设置为35mm，完全盖住出膏口后还有2mm的安全余量，即使受到挤压也不会让膏体接触到外盖内壁。所有零件的壁厚都控制在1.2-1.8mm之间，既可以保证零件的结构强度，日常跌落1.2米高度不会出现开裂破损，也能控制塑料用量，降低材料成本，符合日化包材轻量化的设计趋势。在装配兼容性上，这款结构的各零件配合公差都按照注塑件的通用公差等级设计，不需要高精度模具就可以实现顺畅的装配与使用，适配常规的日化灌装产线，膏体灌装时可以直接将融化的膏体注入内胆，冷却后再依次装配中束、底座、外盖即可，不需要额外的专用装配设备，能够有效降低生产端的设备投入成本。

　　在实际使用的细节考量上，这款结构还做了防误旋设计，底座与中束的配合阻尼设置在0.2-0.3N·m之间，日常放在包内受到摩擦挤压时不会出现意外旋转导致膏体旋出蹭脏物品的情况，而用户主动旋转时只需要很小的力就可以操作，兼顾了防误触和操作便利性。出膏口的形状设计为与人体腋下轮廓贴合的椭圆型，涂抹时膏体与皮肤的接触面积适中，不需要反复涂抹就可以覆盖需要涂抹的区域，提升使用体验。整体结构没有多余的复杂零件，总零件数仅4个，生产时模具结构简单，量产良率高，后期回收也可以直接统一粉碎回收，符合日化包材的环保要求。
