多场景适用圆柱形镂空线框结构件

　　在各类工业筛分、流体整流、物料承托、防护隔离场景中，这类圆柱形线框结构的应用覆盖范围极广，从食品加工的物料筛分滚筒，到环保设备的进气整流栅，再到输送线的物料防护外罩，甚至小型实验设备的样品承托架，都能见到这类结构的变体。做这类结构的三维设计时，首先要明确实际工况的载荷边界：如果是用于物料筛分场景，线框的筋条直径需要根据筛分物料的单块重量、下落冲击高度核算，避免长期受冲击出现筋条变形；如果是用于流体整流场景，筋条的排布间距要匹配流体的雷诺数，既要保证整流效果，又不能造成过大的风阻或液阻，同时筋条的迎流面要做圆弧过渡，减少紊流产生。

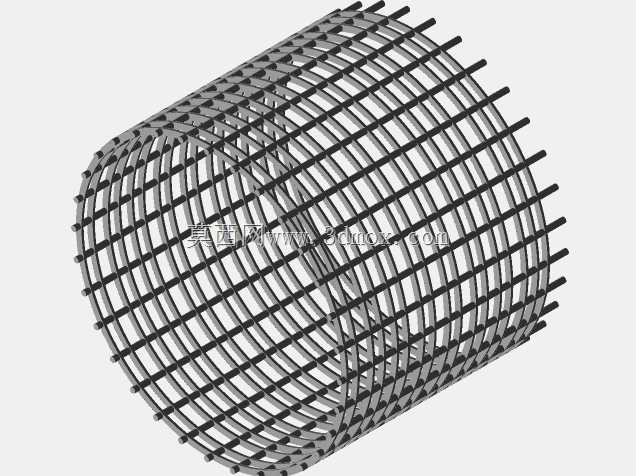

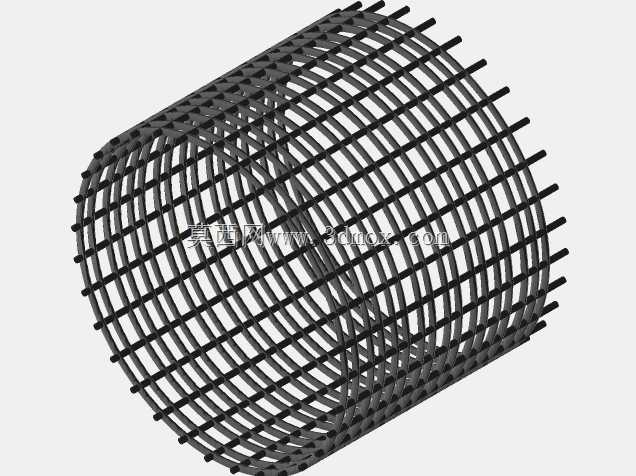

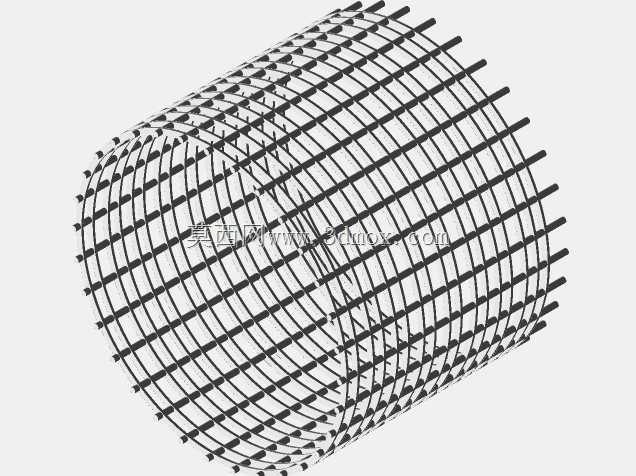

　　从结构本身来看，这个圆柱形线框采用周向环筋与轴向纵筋交错排布的形式，所有筋条的连接节点都做了等强度衔接，没有出现局部应力集中的锐角交接，这一点在实际生产中很重要——不管是采用金属丝焊接成型，还是采用工程塑料一体注塑，节点处的应力集中都会直接缩短构件的使用寿命，尤其是在有交变载荷的场景下，比如振动筛分设备上使用的这类线框，节点疲劳断裂是最常见的失效形式，设计时提前把节点做圆滑过渡，能大幅降低失效概率。

　　设计这类线框结构的时候，很多新手容易犯的错误是只看外观效果，忽略安装边界的预留：比如这个线框如果是作为设备内置的筛筒使用，两端必须预留与端盖连接的安装边，安装边上的螺栓孔位置要和配套端盖的孔位完全同轴，同时要考虑安装时的操作空间，不能让筋条挡住螺栓的拧入路径；如果是作为外置的防护网罩，线框的外径要比内部被防护的旋转部件最大外径大出至少15mm的安全间隙，避免旋转部件运行时的跳动剐蹭到线框，同时线框的端面要预留与设备壳体连接的翻边，翻边上的固定点间距不能超过150mm，防止防护网受外力挤压时出现过大变形，失去防护作用。

　　从尺寸适配的角度来说，这类圆柱形线框的长径比没有固定标准，完全匹配实际使用场景：如果是用于管道内的流体整流，长径比一般控制在0.5到1之间，既能保证流体经过后形成稳定的层流，又不会占用过多管道长度；如果是用于物料输送的滚筒筛，长径比可以做到2到4，保证物料在筒内有足够的筛分停留时间。筋条的间距同样要根据使用场景调整：筛分场景下的间距等于目标筛分物料的粒径，保证合格物料能顺利漏出，大颗粒物料被截留；防护场景下的间距要符合安全规范，防止人体手指伸入接触内部危险部件，一般安全防护用的线框间距不大于12mm；整流场景下的间距要根据流体流速计算，保证每一个流通截面的通流面积均匀，避免出现局部流速突变。

　　实际建模过程中，这类线框结构不需要做过于复杂的曲面处理，重点是保证所有筋条的中心线排布准确，周向环筋要保证真圆度，轴向纵筋要保证与圆柱轴线平行，所有交错位置的衔接要完全共节点，不然在后续做有限元受力分析的时候，会出现节点不耦合的问题，导致分析结果完全失真。如果是用于金属焊接成型的结构，建模时还要在每一个焊接节点处预留0.1mm的焊接间隙，方便后续生产时的焊料填充，避免出现虚焊；如果是用于3D打印一体成型的结构，要注意筋条的打印方向，尽量让筋条沿打印层的排布方向布置，减少支撑结构的使用，同时提升打印成品的结构强度。

　　很多人觉得这类线框结构简单，实际在工程应用里，细节上的调整直接决定了构件的实用性：比如用于潮湿环境或者有腐蚀介质的场景，线框的筋条表面要预留镀层或者涂层的厚度，建模时的筋条直径要比最终成品直径小0.2mm左右，保证做完表面处理后尺寸刚好符合设计要求；用于有物料磨损的场景，筋条的材质如果选用金属，要在建模时把迎料面的筋条做轻微的加厚处理，抵消长期磨损造成的尺寸损耗，延长构件的更换周期。另外，这类线框结构如果是需要定期拆卸清理的场景，设计时要考虑拆装的便利性，不能把结构做成完全封闭的形式，要在合适的位置预留快拆结构的安装位，比如卡扣连接的卡槽，或者快拆螺栓的让位孔，减少日常维护的操作难度。
