光学元件适配型增材制造测试几何结构件

　　在精密光学元件的轻量化结构开发流程中，工艺与材料的匹配度验证一直是绕不开的前置环节，这款测试几何结构正是为解决这一工程痛点设计的专用验证载体。日常做光学支撑结构设计时，经常会遇到刚度过剩导致整机重量超标、或是减重过度引发面形精度超差的矛盾，尤其是采用增材工艺加工复杂晶格结构时，不同摆放角度、不同壁厚、不同晶格构型的成型精度差异，很难通过仿真完全覆盖，必须依靠标准化的测试件来做实际工艺标定。

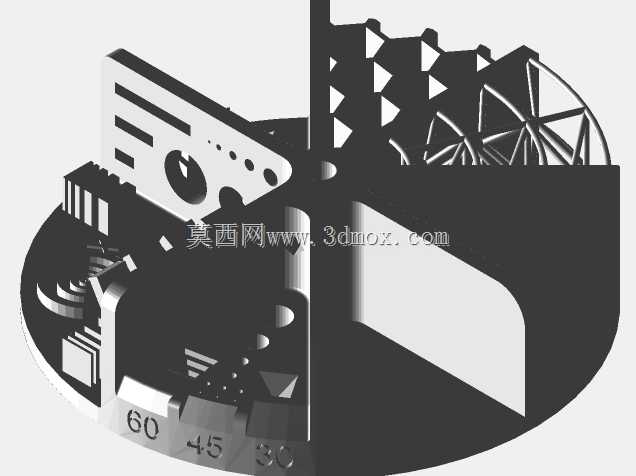

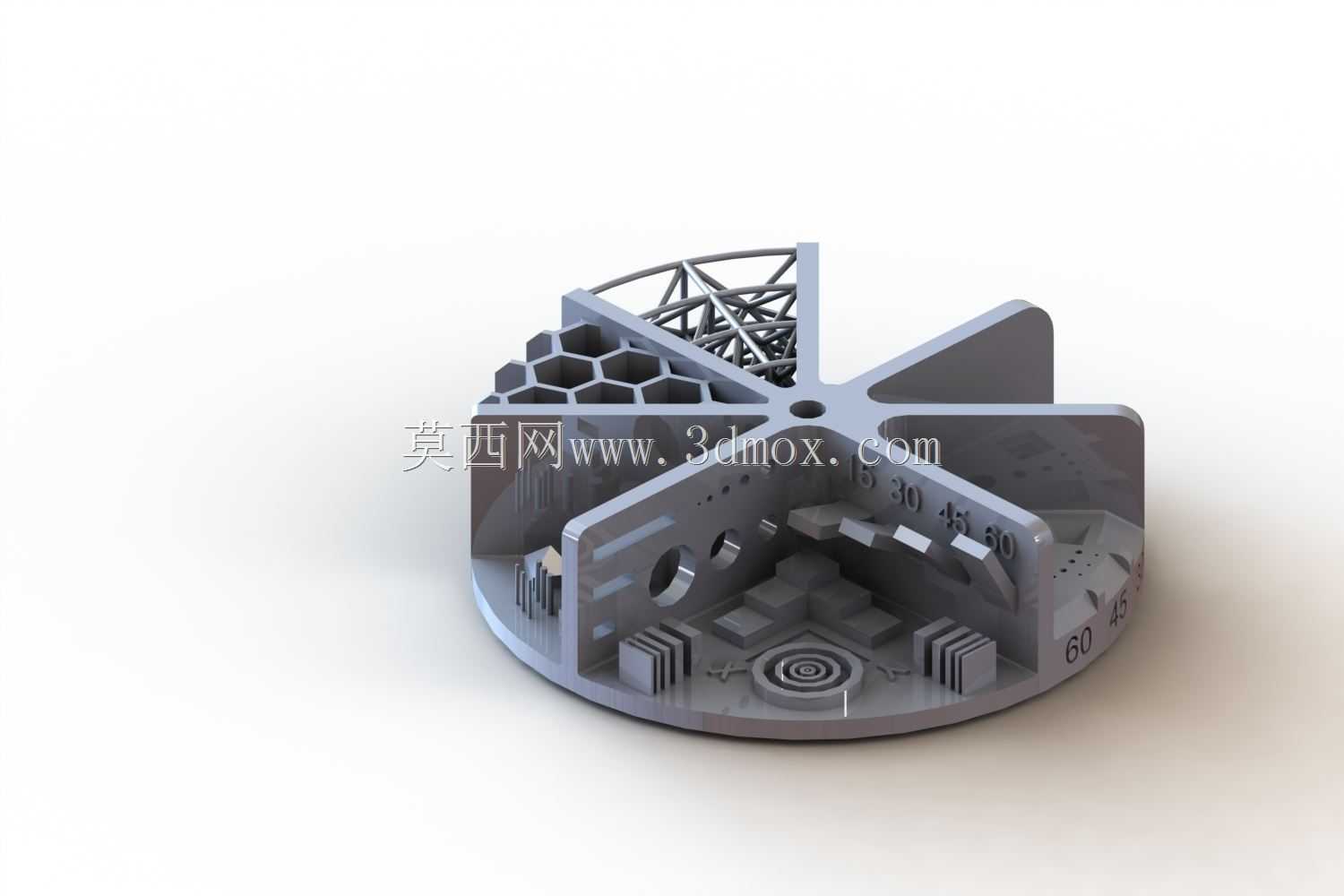

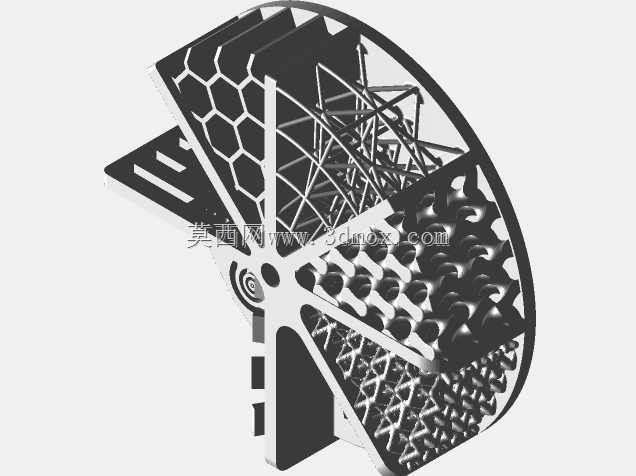

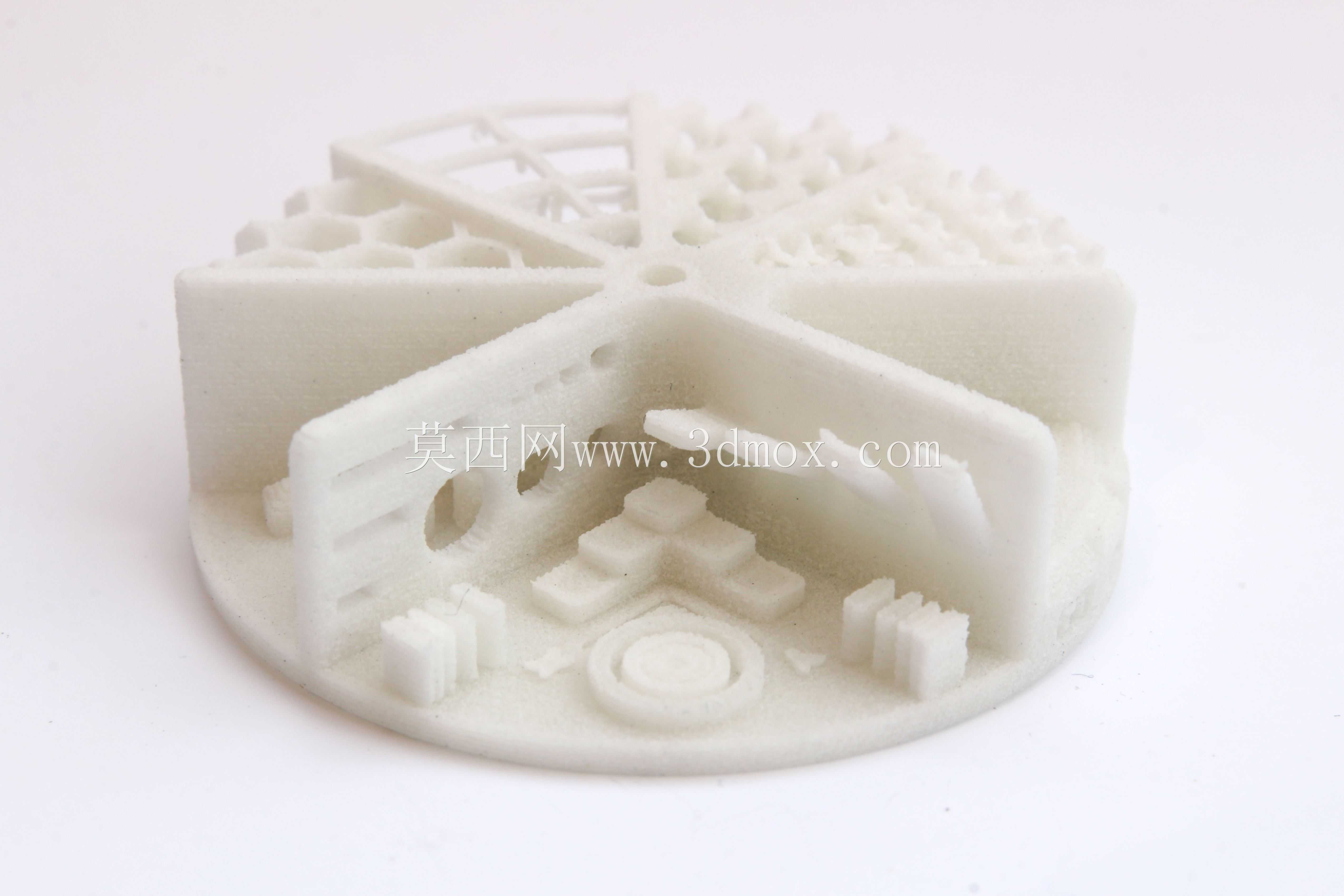

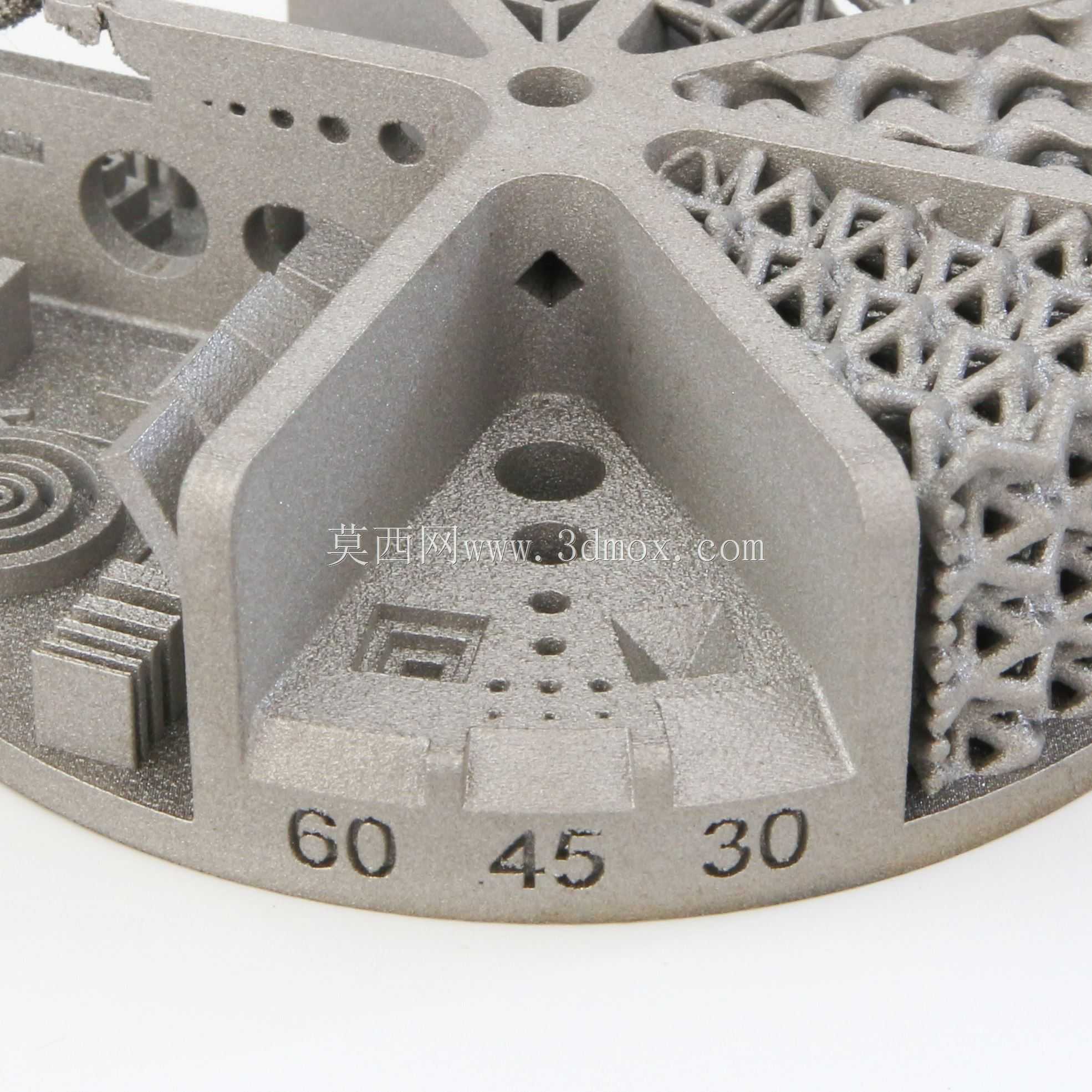

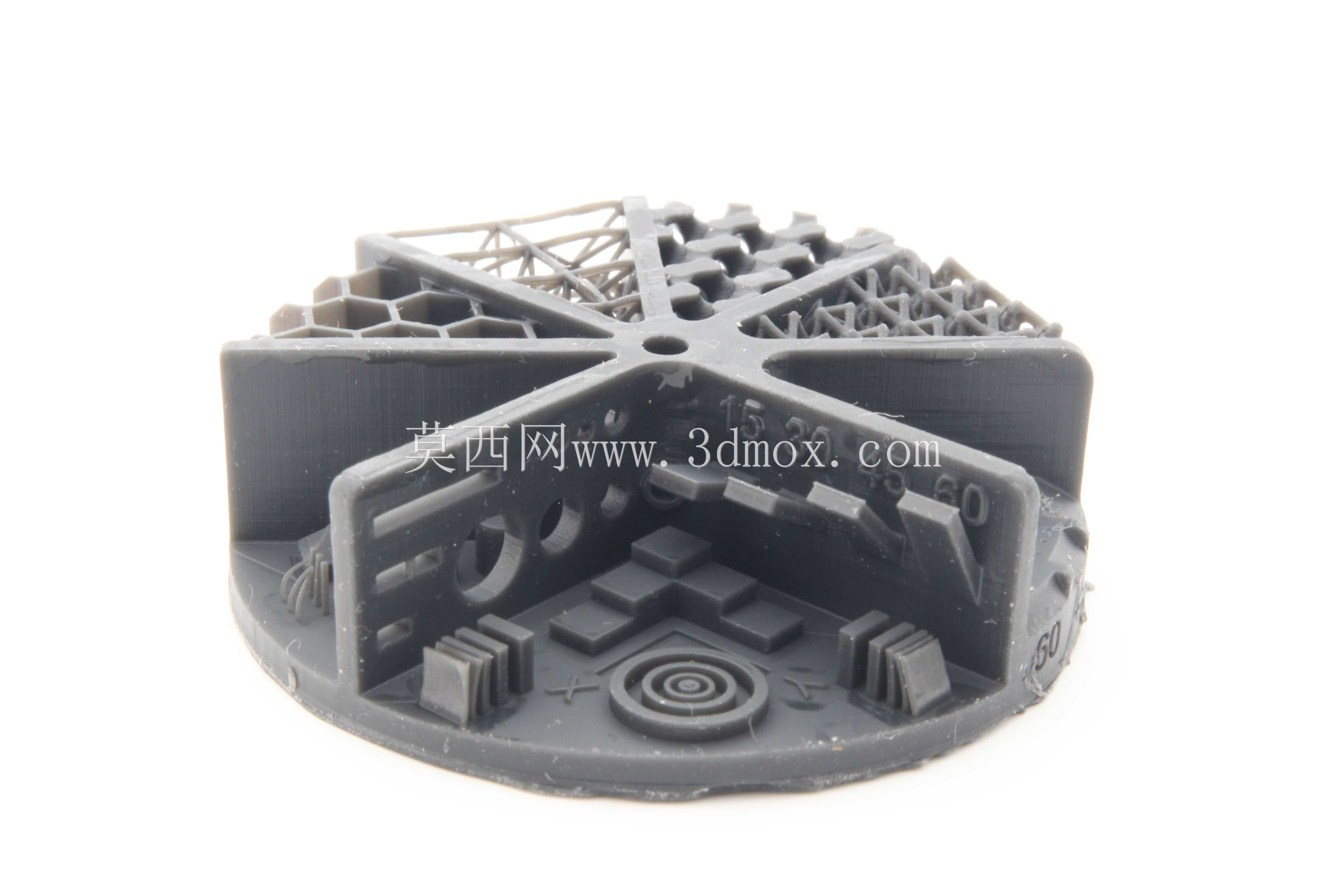

　　这款结构采用圆形扇区划分逻辑，整体以中心为原点做放射状布局，将整圆拆分为多个45度夹角的独立扇区单元，每个扇区对应一类特定的测试特征，不会出现不同测试项互相干扰的问题。从结构布局来看，靠近中心的区域设置了不同直径的标准圆孔、菱形方孔、阶梯凸台等常规机加特征，用来标定增材工艺在常规几何特征上的成型尺寸公差、表面粗糙度水平，这些特征的尺寸公差可以直接用通用量具测量，快速建立工艺参数和成型精度的对应关系。向外延伸的扇区则预留了晶格结构填充区域，分别对应不同构型的晶格单元，包括桁架式晶格、曲面波纹晶格、梯度密度晶格等多种常用轻量化结构形式，两个空闲扇区还预留了自定义晶格的安装位，工程师可以根据自身研发需求，填充自主设计的新型晶格构型，完成特定结构的工艺验证。

　　结构外缘设置了连续的刻度标识，方便在做摆放角度测试时快速定位，不需要额外做划线标记，扇区之间的分隔筋采用统一壁厚设计，既可以作为不同测试区域的物理隔断，也能作为整体结构的刚性支撑，避免测试过程中结构变形影响测量结果。从安装边界来看，整体结构的外缘为连续整圆结构，底部预留了平整的安装基准面，可以直接固定在三坐标测量台、光学测试平台上做后续检测，不需要额外设计定制夹具，适配大部分实验室的通用装夹接口。

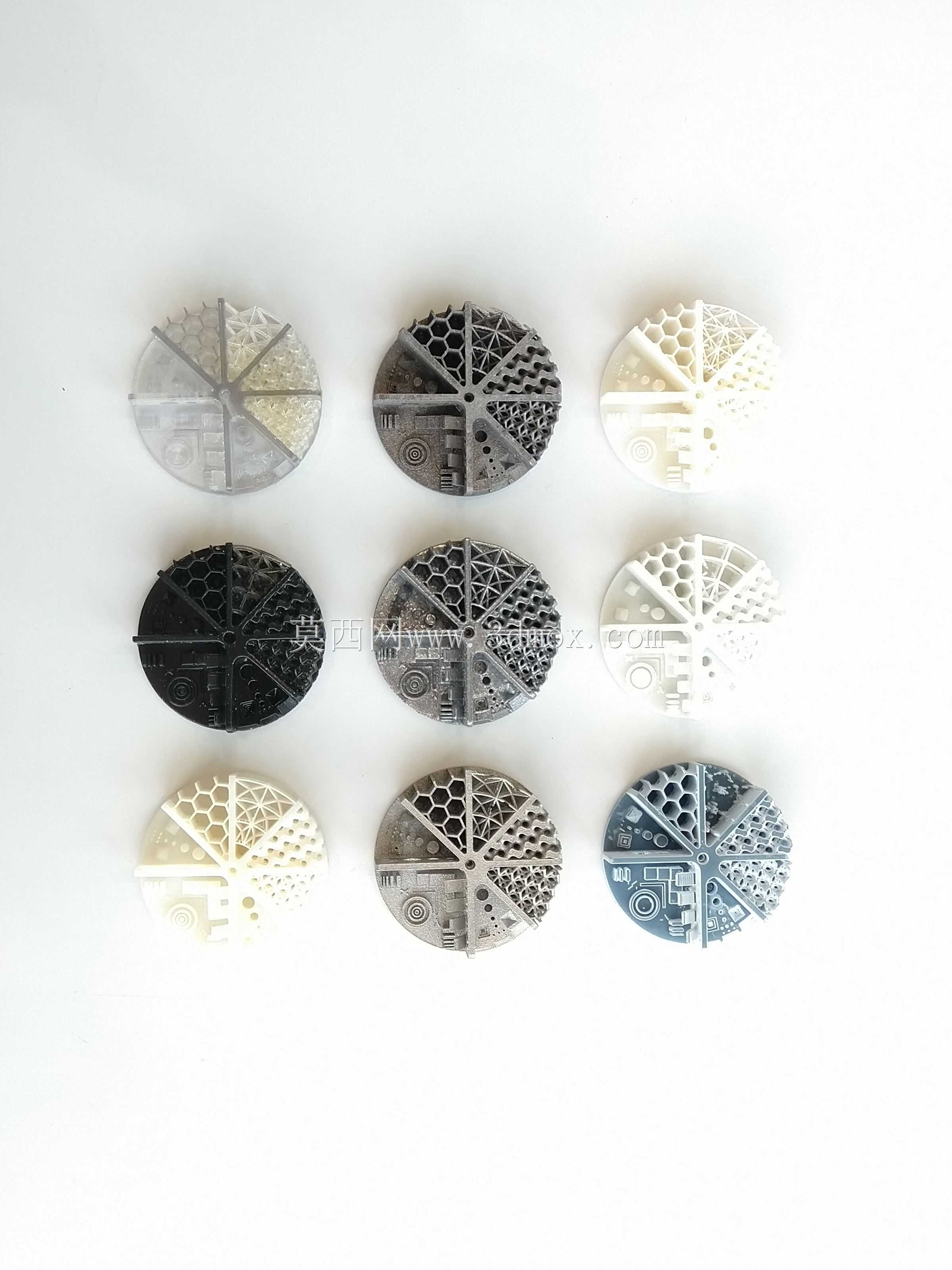

　　在实际工程应用中，这类测试件的使用场景覆盖了增材工艺开发、新材料成型验证、光学支撑结构选型三个核心方向。做新工艺参数调试时，可以通过不同扇区的特征成型情况，快速判断参数对薄壁、小孔、复杂曲面、晶格结构的适配性，不用每次都打印完整的产品原型，大幅缩短工艺调试周期，减少材料浪费。在验证新型金属或非金属打印材料时，这款测试件可以一次性完成材料的成型致密度、特征分辨率、各向异性强度、晶格结构力学性能等多项指标的测试，为后续产品设计提供准确的材料性能参数。而在光学元件支撑结构的设计阶段，通过测试件上不同晶格结构的刚性、重量、成型精度对比，可以直接筛选出最符合设计要求的轻量化构型，避免在产品最终设计上出现工艺不可实现、刚性不满足要求的问题。

　　结构上的各类基准特征都按照计量标准设计，所有测试特征的理论尺寸都做了统一溯源，打印完成后可以直接和理论数模做对比，快速输出形位公差报告，不需要额外做数模对齐。不同扇区的特征排布也考虑了打印过程中的应力变形问题，整体结构呈中心对称布局，打印过程中的热应力分布均匀，不会因为结构不对称导致整体翘曲变形，保证测试结果的准确性。对于需要做后处理的工艺场景，结构上的外露平面、内孔、晶格区域也分别对应了打磨、抛光、表面涂层等后处理工艺的测试需求，可以一次性验证后处理工艺对不同特征的影响，比如晶格结构内部的抛光可达性、薄壁结构在后处理过程中的变形量等实际工程问题。

　　在光学载荷的轻量化设计场景中，这类测试结构积累的工艺数据，可以直接转化为结构设计的选型依据，比如在满足光学元件面形精度要求的前提下，选择密度最低的晶格构型，最大程度降低支撑结构的重量，这对于航空航天领域的机载、星载光学设备来说，每一克重量的降低都能带来整机性能的提升。同时，统一的测试几何结构也方便不同加工单位、不同设备之间做工艺能力对标，在供应链筛选阶段，只需要让供应商打印这款测试件，通过测量各项特征的成型精度，就能快速判断供应商的工艺水平是否满足产品加工要求，省去了大量的试错成本。
