DIY智能宠物自动喂食设备结构设计

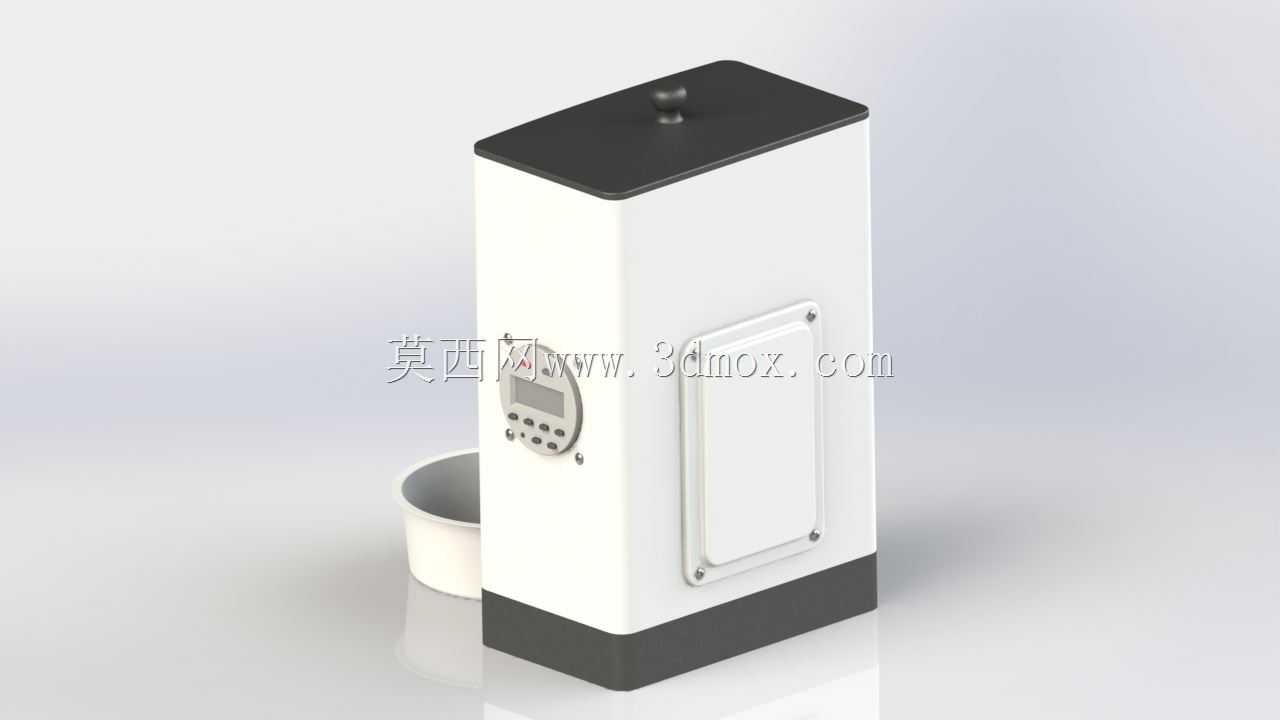

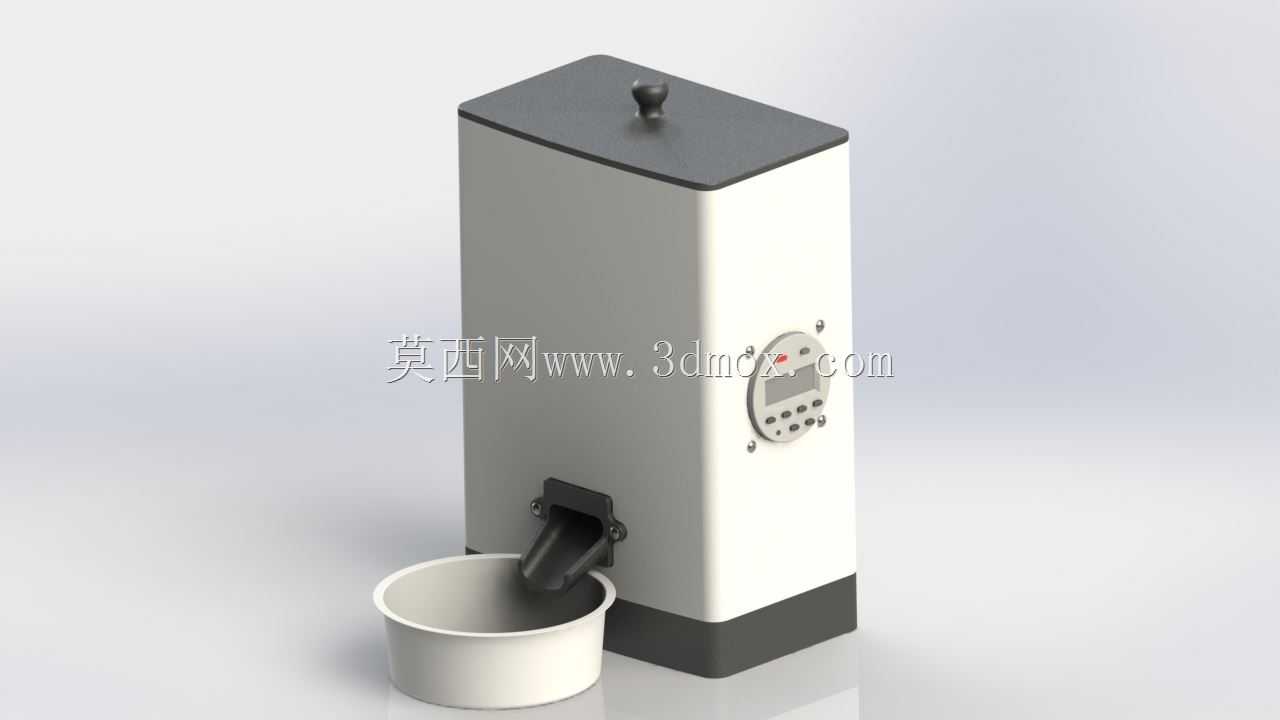

　　这款面向家庭宠物饲养场景设计的自动投喂装置，核心解决饲主外出、作息不规律时的宠物定时定量喂食需求，适配猫、小型犬等常见家庭伴侣动物的干颗粒粮投喂场景，可放置于室内平整地面，无需额外固定安装，外接常规家用供电即可运行。整机外形尺寸控制在192×120×245mm边界内，刚好适配主流消费级桌面3D打印机的成型幅面，所有结构受力件、外观覆盖件、出粮通道部件均做了壁厚优化与打印适配，无需额外支撑结构即可完成FDM工艺打印，普通爱好者使用常规PLA、PETG等耗材即可制作，也可根据使用场景需求选择耐潮、食品接触级耗材制作接触粮道的部件。从结构逻辑上看，整机分为储粮腔、定量出粮机构、控制安装腔、食盆对接位四个核心模块，

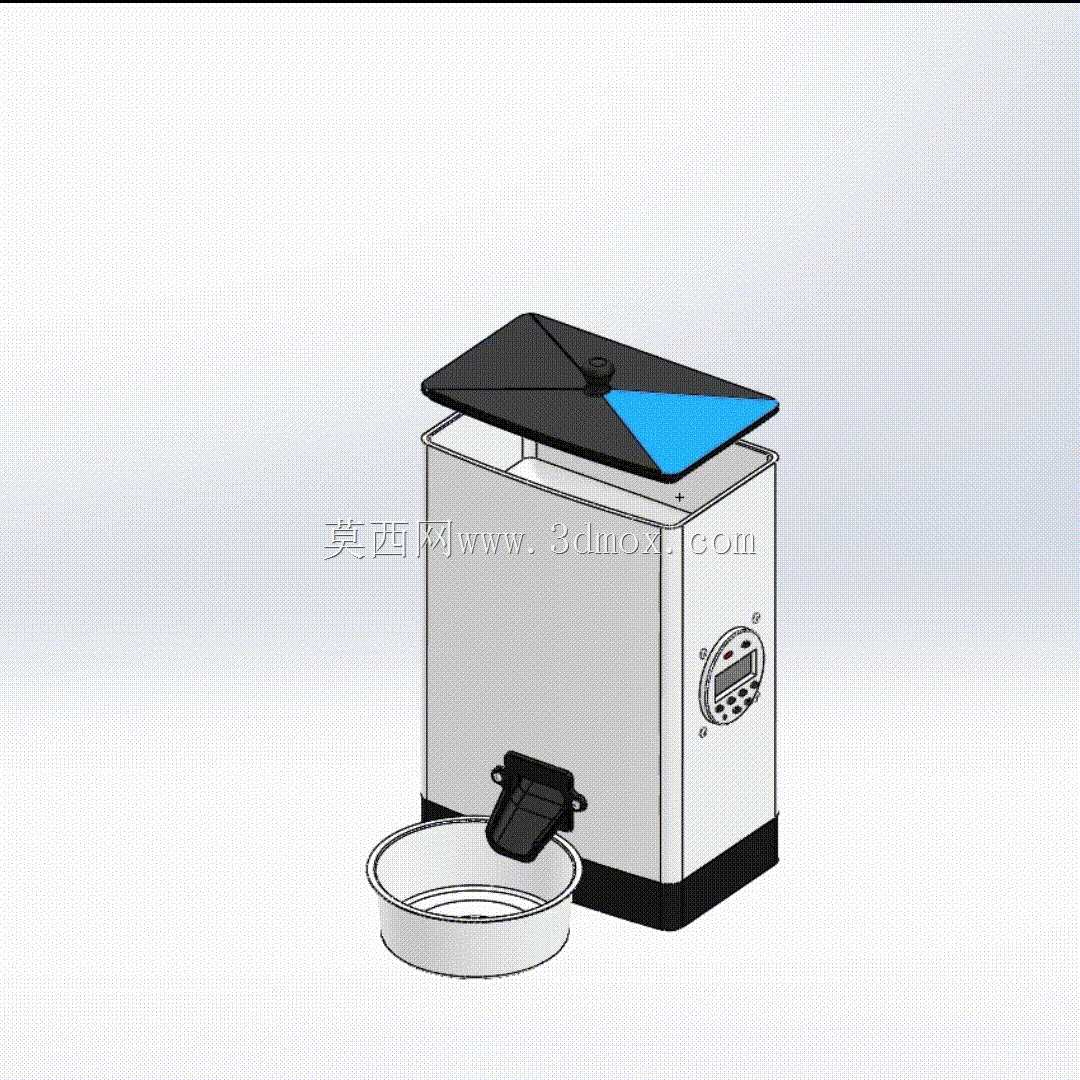

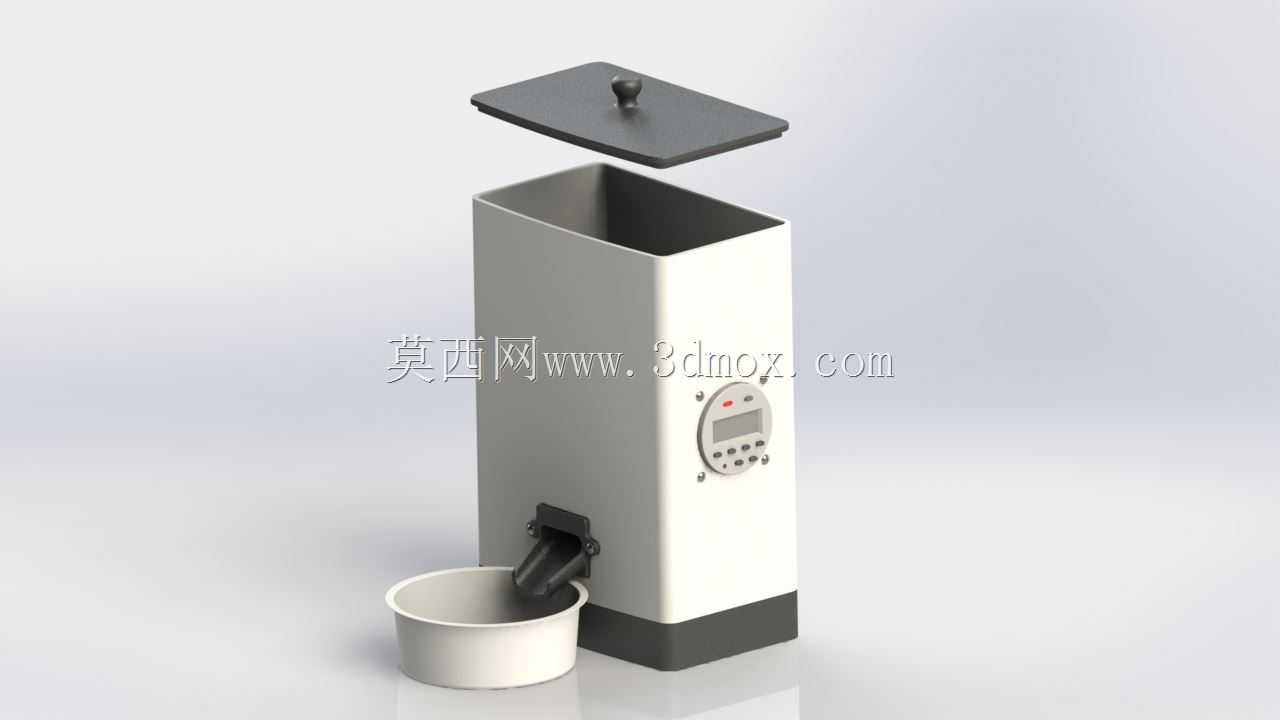

　　顶部翻盖采用斜切式开合结构，翻盖边缘做了限位止口与密封贴合边，闭合后可减少储粮腔内的粮食受潮概率，翻盖表面设置的三角可视区可不用开盖直接观察剩余粮量，避免频繁开盖导致的粮品受潮问题。储粮腔采用直壁略带锥度的内腔设计，内壁做光滑过渡处理，无直角积粮死角，可避免颗粒粮在腔体内搭桥卡粮，腔体底部直接对接定量出粮组件，出粮口采用斜向导槽结构，出粮时粮食可顺着导槽自然滑入下方对接的食盆，不会出现撒粮、漏粮问题。控制安装腔设置在储粮腔侧部，预留了常规定时控制模块的安装位与走线槽，面板处预留了显示屏与按键的安装开孔，用户可根据自身需求选配定时模块、远程控制模块实现不同层级的智能投喂功能，腔体底部做了加厚支撑脚，

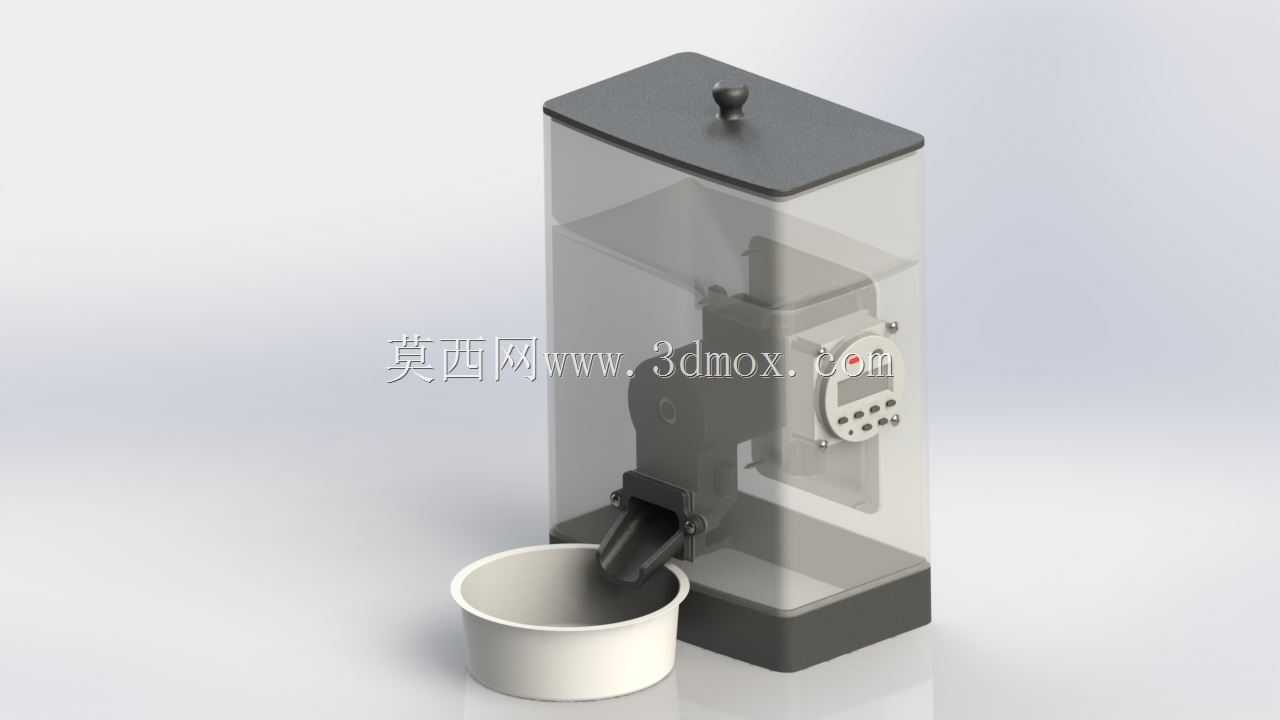

　　抬高整机底部避免地面潮气侵入设备内部，同时提升放置稳定性，避免宠物触碰导致设备侧翻。出粮执行机构采用拨片式定量结构，每一次动作输出固定容量的粮食，用户可通过调整动作次数实现单次投喂量的调节，机构传动路径短，无复杂齿轮组，运行噪音低，不会在投喂时惊扰宠物，也不会因为传动结构过多导致卡粮故障。食盆对接位设置在出粮口正下方，采用下沉式定位边，可适配常规尺寸的圆形宠物食盆，食盆可直接取出清洗，无需挪动整机主体，日常维护操作简单。设计过程中针对3D打印的工艺特性做了全方面适配，所有装配位均预留了合理的打印公差，无需二次打磨修配即可完成组装，所有受力部位均做了圆角过渡与加强筋设计，避免打印件出现应力集中断裂问题，粮道内所有接触面均做无锐角处理，

　　不会刮碎颗粒粮产生过多粉末。实际使用场景中，该设备可支持单次或多时段定时投喂，储粮腔可容纳中小型宠物3-5天的食用粮量，满足短期外出无人在家时的宠物喂食需求，整机外观采用方正简约的造型，可适配多数家庭的室内摆放风格，不会显得突兀。结构设计上充分考虑了家用场景的使用安全性，所有电气部件均封闭在独立腔体内，与粮道完全隔离，避免粮食粉尘接触电路造成短路隐患，所有外露边均做倒圆角处理，没有尖锐棱角，不会划伤宠物或家中孩童。出粮口设置了防扒挡边，避免宠物自行扒开出口偷粮，翻盖设置了简易卡扣，宠物无法自行顶开翻盖接触储粮腔内的粮食。
