参考金士顿实物制作的SD存储卡结构

　　日常做消费电子结构适配的时候，SD卡的安装位匹配是经常碰到的细节，很多工控设备、便携检测仪器、桌面级数码外设甚至部分工业采集终端，都会预留标准SD卡的插拔仓位，用来做本地数据存储、固件升级包导入或者运行日志的离线导出，要是建模的时候卡体尺寸做不准，要么插进去晃荡接触不良，要么插拔卡涩甚至直接卡滞在卡槽里拆不出来，之前就碰到过同行做手持采集终端的时候，随便拉了个方块当SD卡做干涉检查，结果开模后实际卡插进去顶到仓盖内侧的加强筋，最后只能临时磨改模具，平白多花了不少成本。

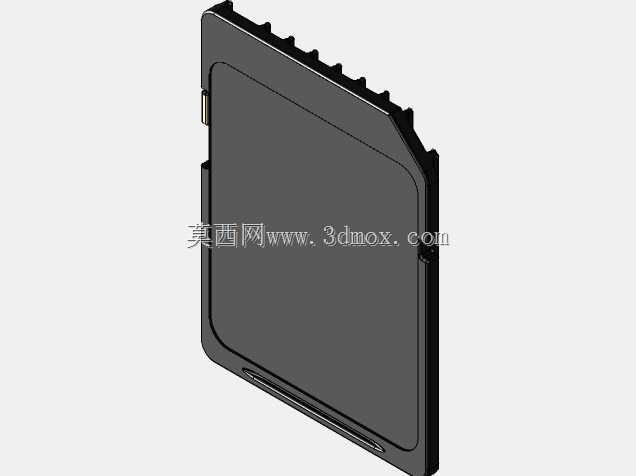

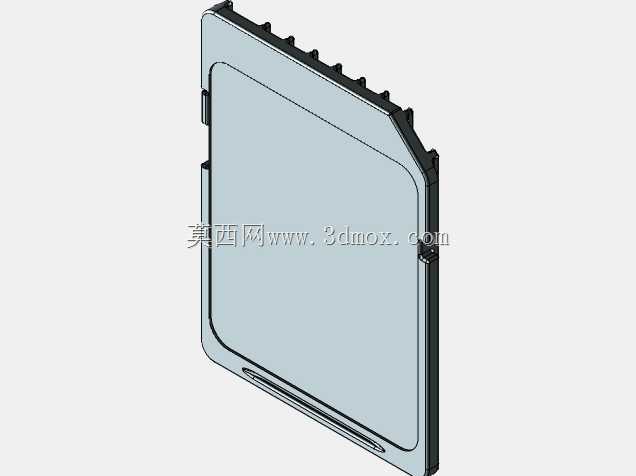

　　这次做的这个SD卡结构，是拿手头常用的金士顿标准SD卡做逆向测绘来的，没有做简化的方块替代，把卡体上所有和安装、插拔相关的结构特征都还原了出来。首先是卡体的主体轮廓，标准SD卡的切角位置是防呆设计的核心，做的时候严格卡准了切角的角度和边长，这个位置要是角度偏了，用户插卡的时候很容易硬怼把卡槽里的金手指顶弯，直接造成硬件损坏。卡体侧面的插拔导向筋也做了完整还原，这个细窄的凸筋是和卡槽内壁的导向槽配合的，插拔的时候顺着槽走，不会出现卡体歪扭的情况，很多简化模型会把这个特征省掉，做装配干涉检查的时候就发现不了槽宽不够的问题，实际组装后很容易出现卡滞。

　　卡体尾部的阶梯状防滑棱也没有省略，这个结构是给用户插拔的时候手指施力用的，做整机结构的时候，仓盖的开口深度要刚好露出这部分防滑棱，不然用户拔卡的时候抠不到受力点，只能拿指甲硬撬，很容易把卡边撬毛甚至把仓盖撬坏。卡体前端的金手指区域做了等比例的位置还原，金手指到卡体前端的距离、相邻金手指的间距都和实物一致，做结构验证的时候可以直接模拟插卡后的接触行程，确认卡插到位后金手指和卡槽弹片的重合长度是否符合接触要求，避免出现插到位了还识别不到卡的问题。

　　尺寸边界上严格对齐了标准SD卡的规范，卡体的长宽厚公差都控制在实物的实测公差范围内，不会出现尺寸偏大插不进、偏小松垮的问题。卡体侧面的写保护开关凹槽也做了还原，这个小凹槽是对应SD卡写保护拨片的位置，要是做卡槽结构的时候忽略了这个凹槽的避让，拨片会被槽壁顶住，没法正常拨动切换写保护状态。另外卡体表面的细微脱模斜度也做了还原，实际SD卡是注塑成型的，外壳边缘有微小的脱模斜度，做精密装配仿真的时候，这个斜度会影响插拔的阻尼感，要是做成完全垂直的直壁，仿真出来的插拔力会比实际情况大很多，误导结构设计的判断。

　　在实际的工程应用里，这个模型可以直接用来做SD卡槽周边的结构干涉检查，比如验证仓盖和卡体的间隙、卡槽周边的PCB元件会不会和卡体干涉、插拔行程里有没有结构凸台挡路，也可以用来做插拔寿命测试的仿真参考，给导向筋、弹片接触位置的结构强度校核提供准确的装配基准。不管是做消费数码产品的结构设计，还是做工业控制设备的存储仓位设计，这个还原度的SD卡模型都能比简化方块模型提供更准确的参考，减少后期试产阶段的结构修改次数，避免因为小配件的尺寸偏差拖慢整个项目的进度。
