带可更换插件的墙面安装塑料灯箱壳体

　　日常做电气配套结构设计时，这类带可更换插件的灯箱壳体是商用照明、墙面电气点位布设里很常见的部件，很多时候现场施工会碰到不同穿线规格、不同接线模块的适配需求，传统一体式灯箱壳体一旦预留孔位不匹配，要么现场扩孔破坏壳体防护性能，要么重新采购适配型号，耽误施工进度，这款可更换插件的结构设计刚好能解决这类现场适配的痛点。从实际应用场景来看，这类壳体多用于室内公共区域墙面照明点位、工装项目的嵌入式或明装指示灯具配套，也可作为小型电气分线的防护外壳，适配商场、写字楼、工业厂房公共通道的墙面布设需求，外壳采用硬质工程塑料注塑成型，本身具备不错的绝缘性能与抗冲击能力，日常使用中能抵御常规的磕碰与环境温湿度变化带来的形变影响。

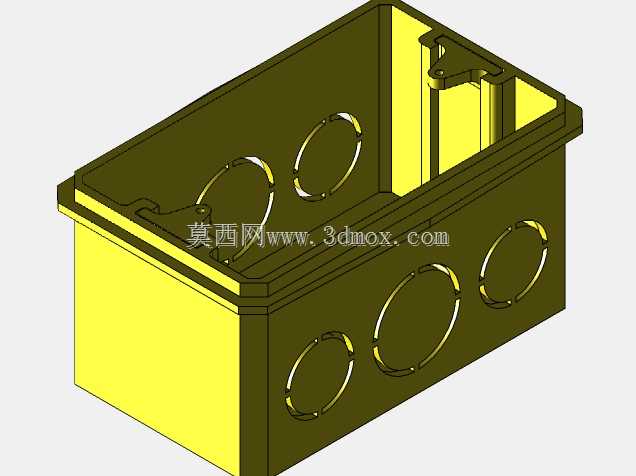

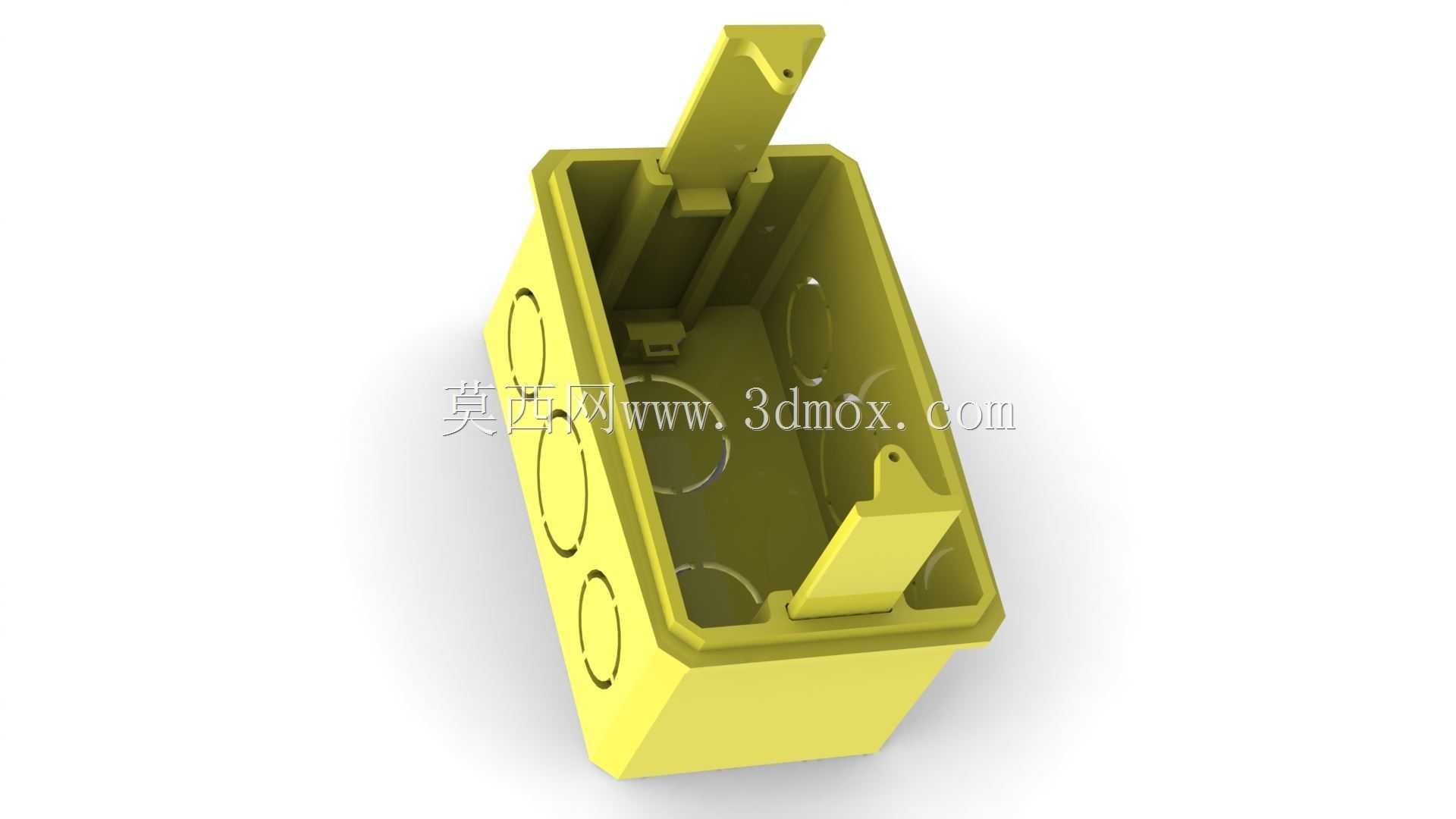

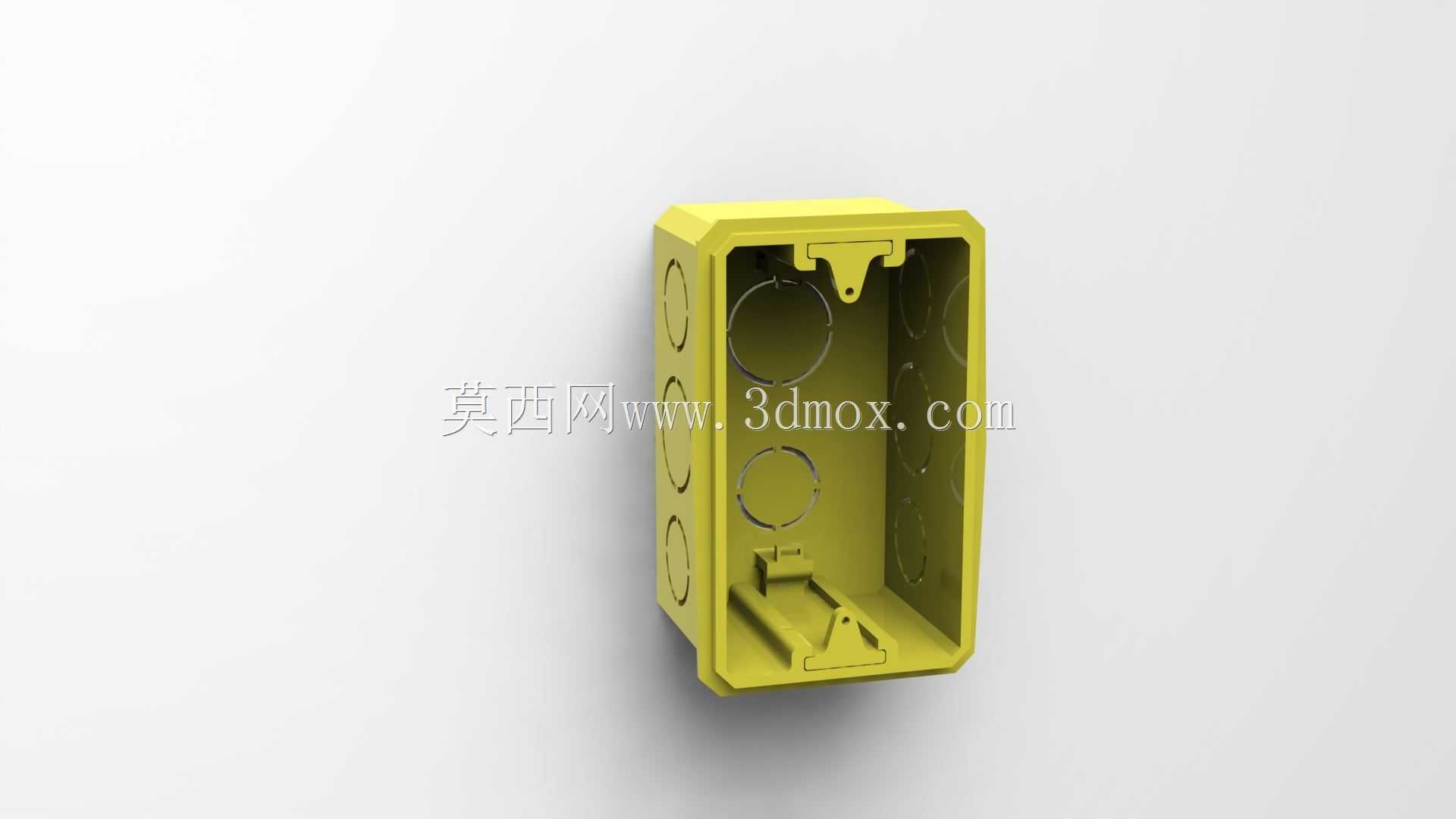

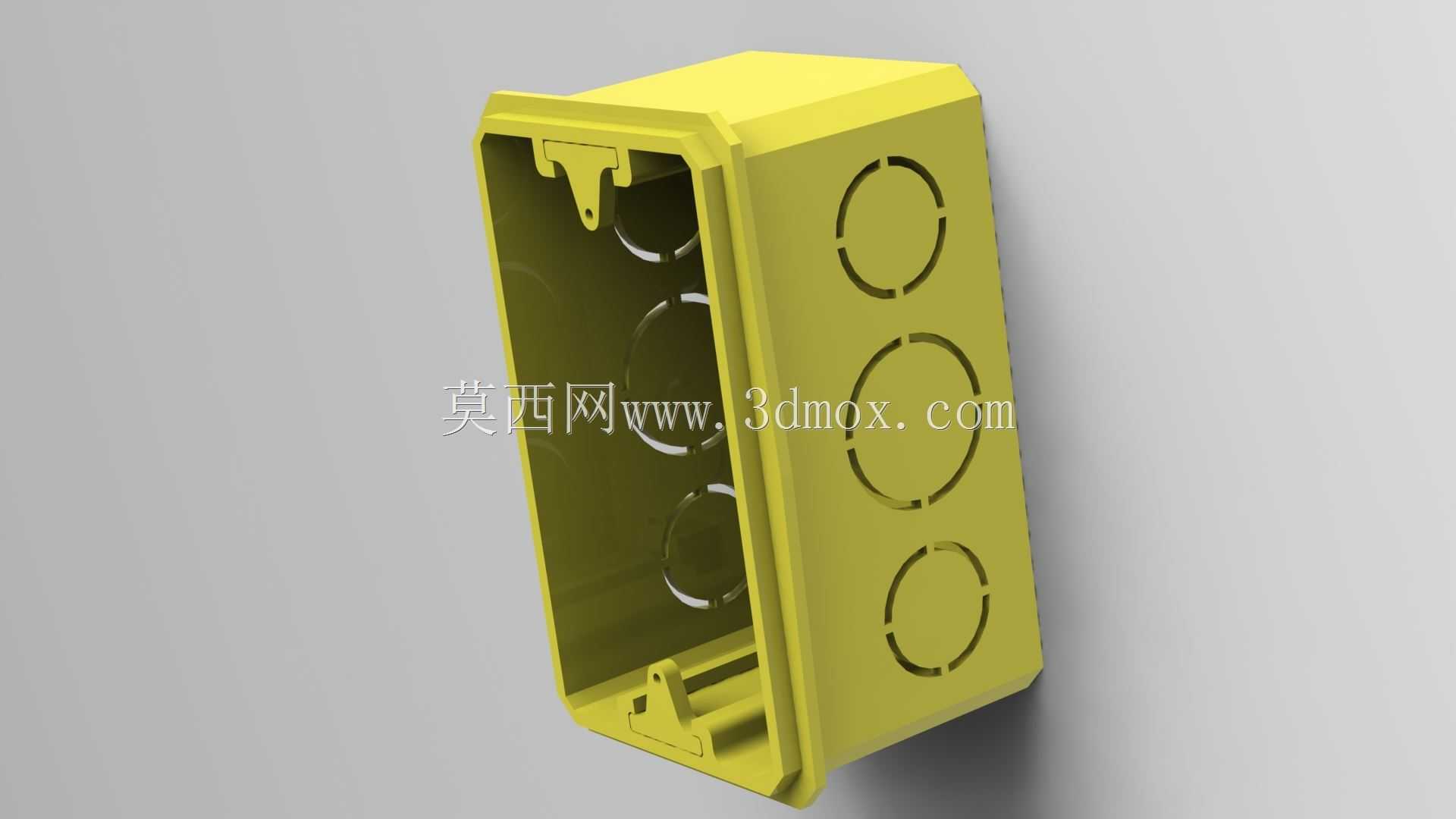

　　从结构设计思路上看，壳体采用单侧开口的盒式结构，开口侧设置有多层卡扣与定位筋条，用于和前端面板或者灯体组件配合卡接，不需要额外打螺丝就能实现预固定，后续维护拆卸也更方便；壳体侧壁预留的三个圆形安装位，是用来适配不同规格的可更换插件，这些插件可以是穿线格兰头、接线端子座、不同规格的线缆固定头，也可以是小型开关模块，现场施工时根据实际穿线数量、线缆外径选择对应插件替换即可，不需要对壳体本身做二次加工，能有效保证壳体的IP防护等级不会因为现场开孔被破坏。壳体背部设置有两个对称的挂装固定位，是用来配合墙面膨胀螺丝实现明装固定的，固定位做了沉台设计，螺丝锁紧后不会突出壳体内腔，避免干涉内部元器件或者灯板的安装；壳体内腔设置有多条纵向的定位筋，一方面是增强壳体本身的结构强度，避免注塑成型后出现收缩形变，另一方面是给内部的灯板、接线端子提供安装定位基准，不需要额外做定位治具就能快速找准安装位置，提升装配效率。

　　关于安装边界的尺寸适配，这类壳体的整体壁厚控制在2.5mm左右，既保证注塑成型时的熔体流动顺畅，避免出现缺胶、缩痕问题，也能满足日常使用的结构强度要求，不会因为轻微挤压就出现开裂；三个圆形插件位的直径做了统一的卡扣尺寸设计，所有可更换插件都采用同规格的卡接结构，实现插件的通用互换，不管是更换穿线件还是功能模块，都能直接卡入安装位，配合边缘的密封胶条就能实现缝隙处的防护。壳体开口边缘做了一圈凸起的密封槽，用来安装发泡橡胶密封条，当前端面板或者灯盖扣合后，密封条被均匀压缩，能阻挡灰尘与溅水进入壳体内部，适配走廊、楼梯间这类半开放公共区域的使用环境。

　　实际做三维建模时，这类壳体需要重点关注卡扣的拔模角度与卡接量设计，卡扣的拔模角度控制在1.5度左右，既方便注塑脱模，也能保证足够的卡接紧固力，不会因为日常震动出现松脱；内腔的定位筋高度要统一，避免出现安装平面不平导致灯板翘起的问题；侧壁的插件安装位要做均匀的止口设计，保证插件装入后不会出现晃动，配合插件上的倒扣结构实现可靠固定。另外壳体的边角都做了R3的圆角过渡，一方面是避免注塑时出现应力集中导致的开裂，另一方面也能防止安装施工时边角划伤操作人员，同时让产品外观更流畅，没有尖锐的棱角。在实际选型使用时，需要注意墙面安装的孔位间距要和壳体背部的固定位间距匹配，固定螺丝的外径不要超过固定位的预留孔径，避免锁螺丝时撑裂壳体；内部安装元器件时，总高度不要超过壳体内腔的净深度，避免扣合前面板时出现挤压干涉。这类可更换插件的设计思路，也可以延伸到其他电气接线盒、控制小壳体的设计中，通过标准化的插件接口，大幅提升壳体的通用适配能力，减少不同项目需要新开模具的成本，也能降低现场施工的适配难度。
