大众高尔夫MK4右侧仪表板假按钮结构

　　在乘用车主驾侧仪表板的功能按键布局设计中，低配车型往往需要预留高配车型对应功能按键的安装位，避免仪表板整体出现突兀的空缺，这类填补空位的假按钮部件，是内饰件通用化平台化设计中非常常见的结构件。本次涉及的这款部件，对应高尔夫MK4车型仪表板右侧的E121空位，零件号1J0 658 180C，整体采用与周边仪表板按键一致的哑光质感外观，表面做了微弧面的造型处理，和周边真实功能按键的视觉风格完全统一，装配完成后不会让驾乘人员察觉到空位填补的痕迹，保证内饰整体的视觉完整性。

　　从实际装车的应用场景来看，该部件安装在主驾仪表板靠近中控台一侧的按键组区域，这个区域在高配车型上会布置对应功能的实体按键，低配车型无对应功能配置时，就用该假按钮封堵安装开孔，同时兼顾内饰美观度与安装位的防尘防护作用，避免灰尘、杂物从开孔掉入仪表板内部的线束区域，降低后期线路故障的隐患。

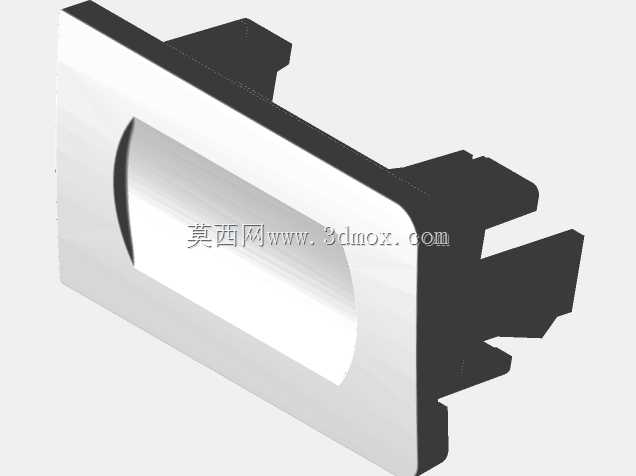

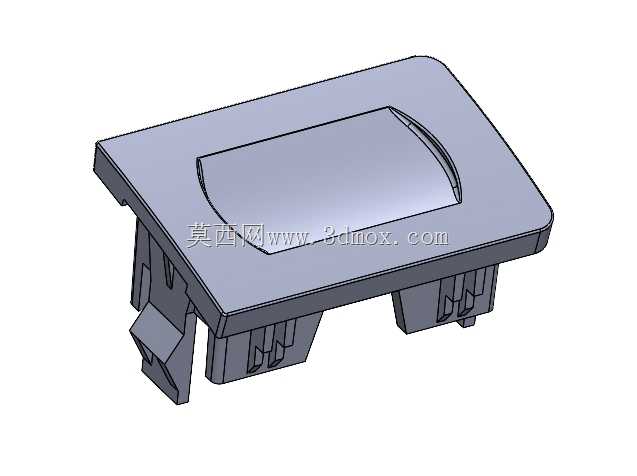

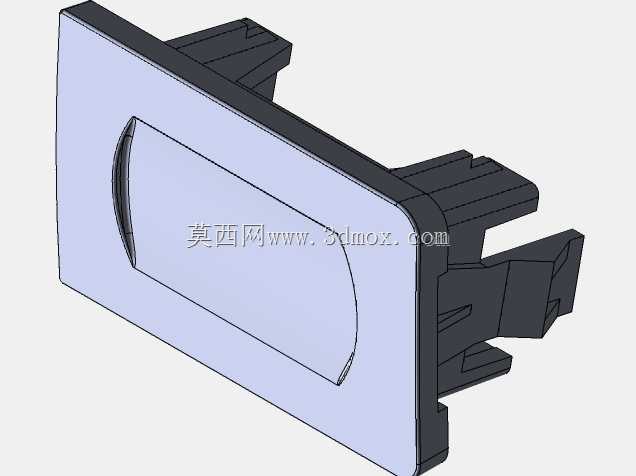

　　结构设计上，该部件整体分为外露的面板部分与背部的安装卡扣结构两部分。外露面板为带圆角的矩形造型，边缘做了极小的倒角处理，装配后和周边仪表板的贴合间隙控制在0.2mm以内，和相邻按键的缝隙保持均匀一致，不会出现高低差、缝隙不均的装配问题。面板表面的弧形凹陷造型，和周边真实按键的按压面造型完全匹配，视觉上可以以假乱真，不会破坏内饰按键组的整体排布秩序。背部的安装结构采用汽车内饰件通用的悬臂式卡扣设计，一共设置了三组卡扣定位结构：两侧各有一组带导向斜面的弹性卡扣，卡扣的倒扣量设计为1.2mm，既可以保证安装时的推入顺畅度，装配到位后卡扣的倒扣面会卡紧仪表板安装孔的背面钣金/塑料支架，提供足够的拉脱力，避免车辆行驶过程中因震动出现松脱、异响；下方还设置了一个定位支撑脚，安装时可以先卡入仪表板对应的定位槽内，起到预定位的作用，降低装配时的对位难度，提升生产线的装配效率。

　　从安装边界来看，该部件的整体安装深度为22mm，背部卡扣的最大外轮廓尺寸小于仪表板上的预留开孔尺寸，安装时不需要额外的紧固件，直接对准开孔推入即可完成装配，拆卸时只需要用专用撬板从面板边缘的预留小缺口处轻轻撬动，让弹性卡扣脱离安装位即可取出，后期如果车主需要升级对应功能的按键，不需要对仪表板做任何破坏性修改，直接替换该假按钮即可安装对应功能的真实按键，具备很好的后期升级兼容性。

　　材质选择上，该部件采用和周边内饰按键一致的ABS+PC共混材料注塑成型，材料的收缩率控制在0.5%-0.7%之间，可以保证注塑成型后的尺寸精度，同时具备足够的韧性，卡扣部分在反复拆装时不容易出现断裂，表面经过哑光咬花处理，和周边内饰件的表面纹理、光泽度完全匹配，不会出现反光、色差的问题，长期使用也不容易出现表面刮花、发白的老化现象。

　　在实际的结构建模过程中，需要重点关注卡扣的弹性变形量设计，悬臂卡扣的长度设计为8mm，厚度1.5mm，保证卡扣在推入安装孔时的最大变形量不超过材料的许用变形量，避免装配时卡扣出现塑性变形甚至断裂；同时要严格控制面板与安装孔的配合公差，面板的外形尺寸比安装孔单边大0.1mm，装配后面板边缘可以完全遮盖住安装孔的毛边，不会出现漏缝的问题；背部的支撑脚高度需要和仪表板内部的支撑面高度完全匹配，装配后面板不会出现凹陷、凸起的问题，和周边按键保持同一平面高度，保证内饰的精致感。

　　这类假按钮部件虽然没有实际的电路功能，但是在汽车内饰的平台化设计中扮演着非常重要的角色，同一套仪表板模具可以通过搭配不同的假按钮与真实按键组合，快速覆盖不同配置等级的车型需求，大幅降低模具开发成本，同时保证不同配置车型的内饰视觉一致性，是汽车内饰模块化设计中非常典型的小零件大作用的案例。在建模过程中还需要考虑零件的注塑工艺性，整体壁厚控制在2mm均匀壁厚，背部卡扣位置做了局部的加厚过渡，避免注塑时出现缩痕、翘曲的问题，进胶点设置在背部卡扣的隐蔽位置，不会在外观面留下进胶痕迹，保证外观面的质量要求。
