多用途手动救援作业机器人结构设计

　　这款手动救援作业机器人的结构设计，核心围绕灾害现场复杂非结构化作业场景展开，区别于常规自动化工业机器人，其设计初衷是适配地震坍塌、建筑废墟、狭小受限空间等救援场景下的手动操控作业需求，可在电力中断、通讯受阻的极端灾害环境下，辅助救援人员完成重物抬升、障碍物挪移、被困人员周边障碍物清理、狭小空间探测辅助等实际作业任务，弥补人力在重载作业、狭小空间伸入作业上的能力短板。

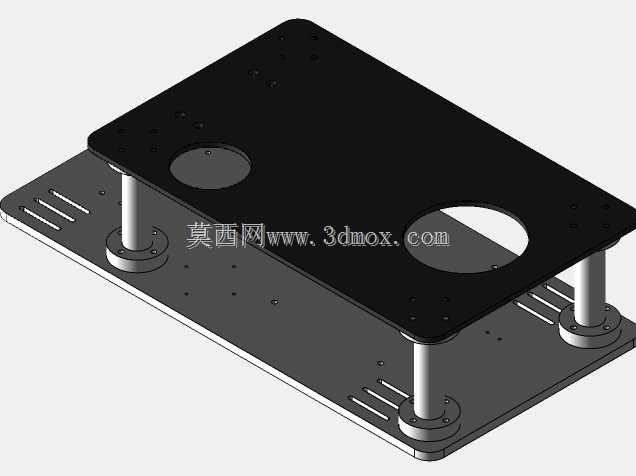

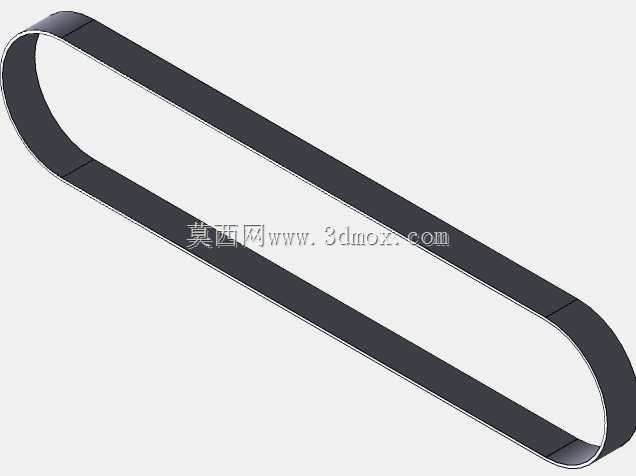

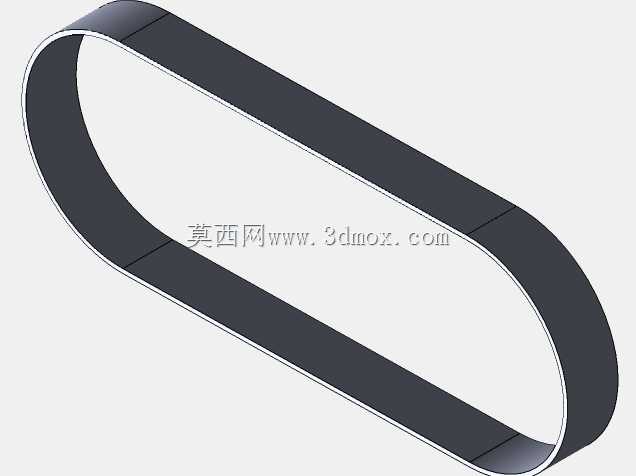

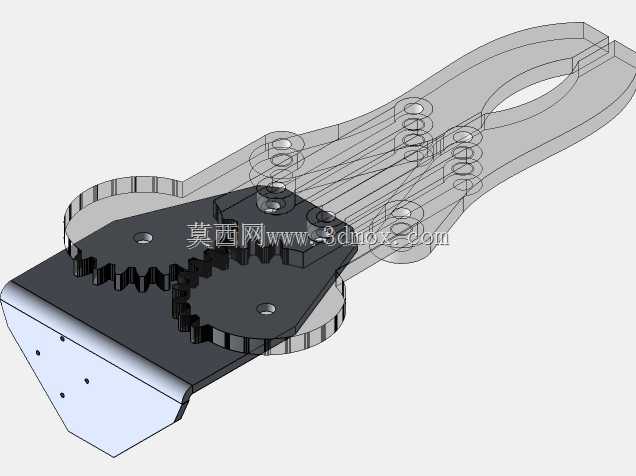

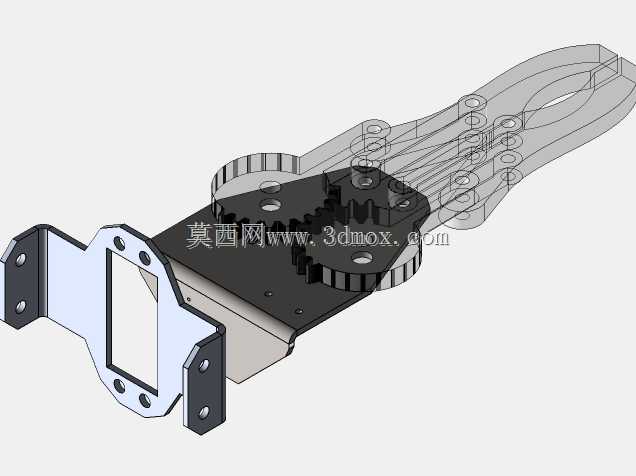

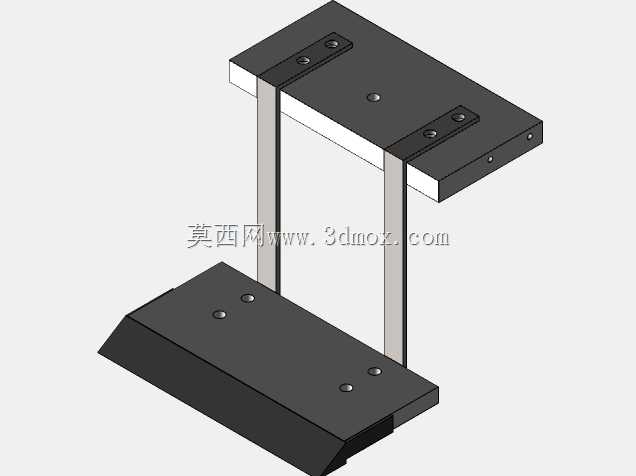

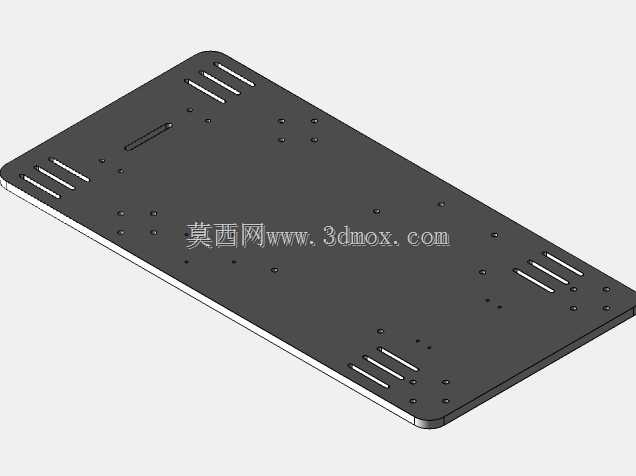

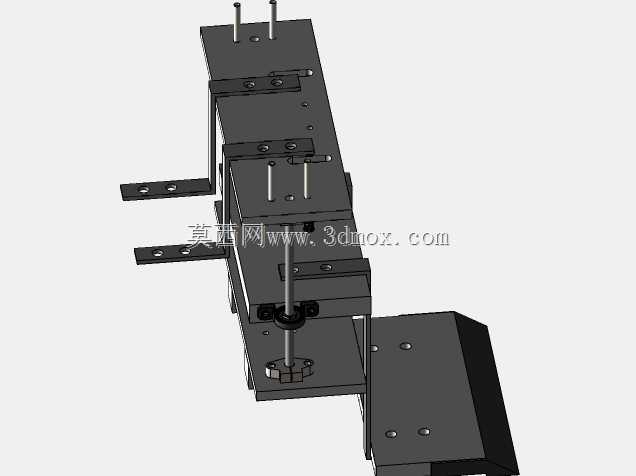

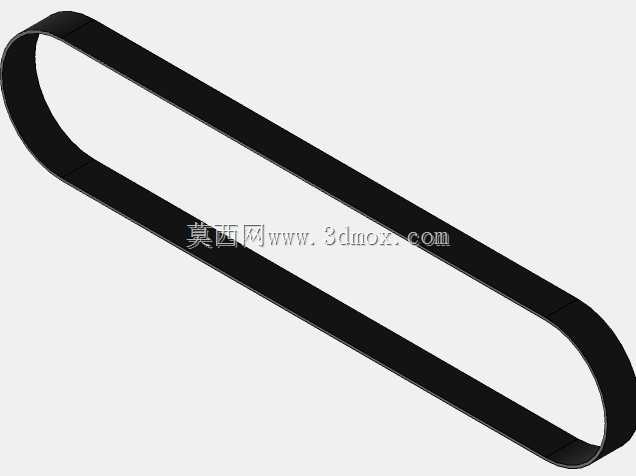

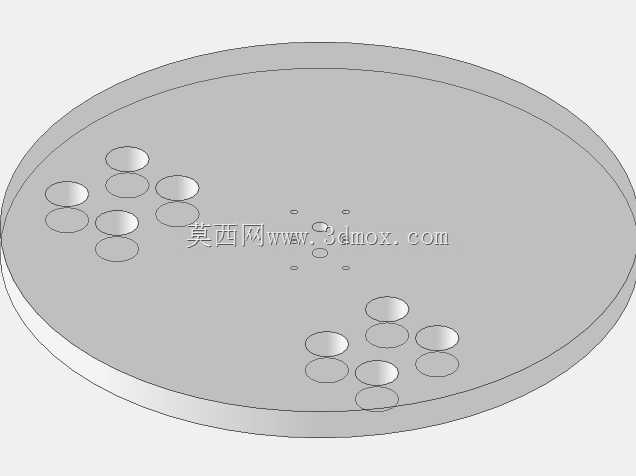

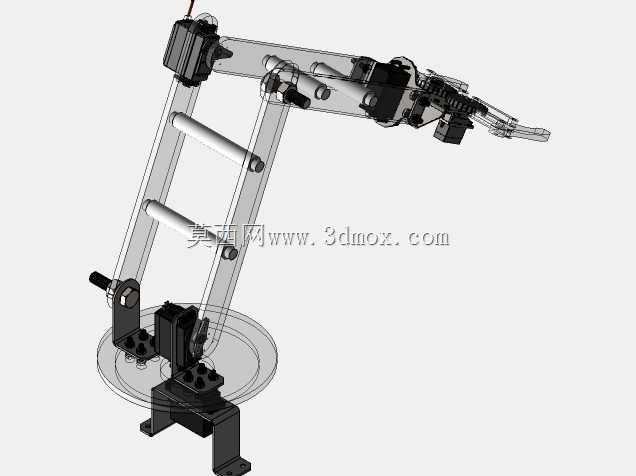

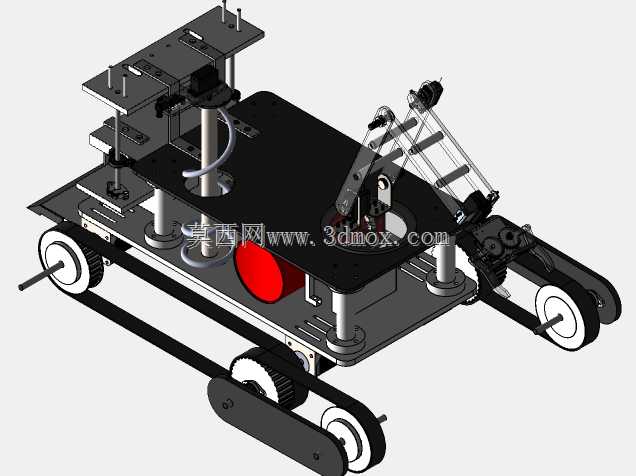

　　从功能特性来看，该机器人采用多自由度机械臂作为核心执行结构，臂段关节设置有手动锁止机构，可在作业到位后锁定关节姿态，无需持续施加操控力即可维持作业姿态，降低长时间作业的操控负荷；末端执行接口采用快换式结构设计，可根据现场作业需求快速更换撬头、夹持爪、抬升托板、液压撑顶接头等不同作业端头，适配破拆、抬升、夹持、牵引等不同救援作业需求。机身主体采用框架式承载结构，底部预留有标准安装接口，可适配履带式行走底盘、轮式移动底盘或是固定安装基座，满足不同作业场景的安装边界要求：当用于废墟表面移动作业时，可搭配履带底盘实现越障移动，整机安装后总宽度控制在650mm以内，可顺利进入常见的建筑坍塌形成的狭小通道；当用于固定点位的重物撑顶作业时，可通过底部安装孔固定在硬质支撑面上，提供稳定的作业支撑。

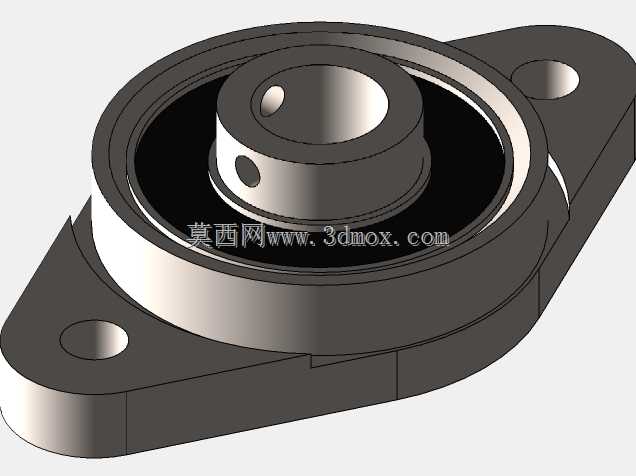

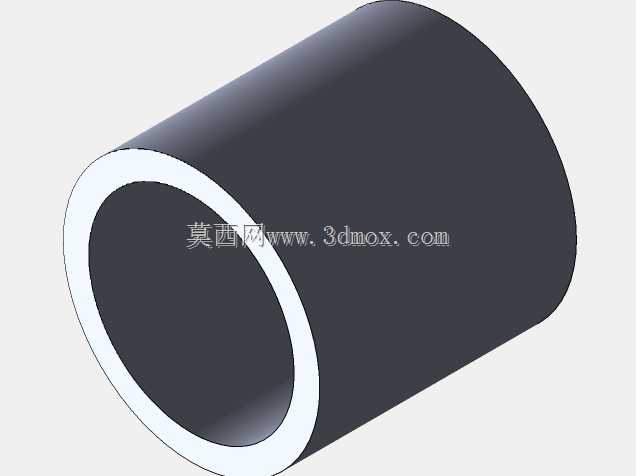

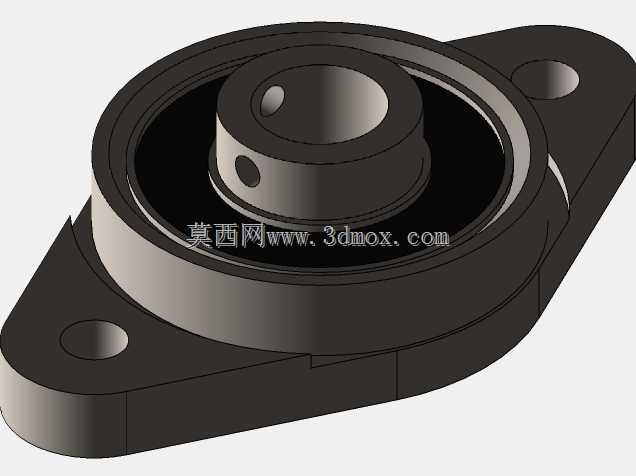

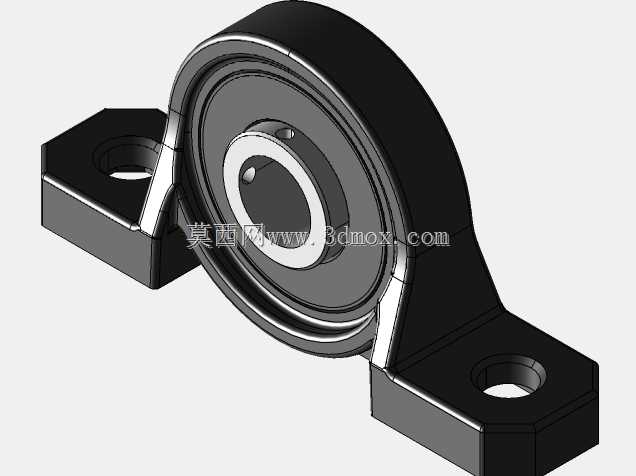

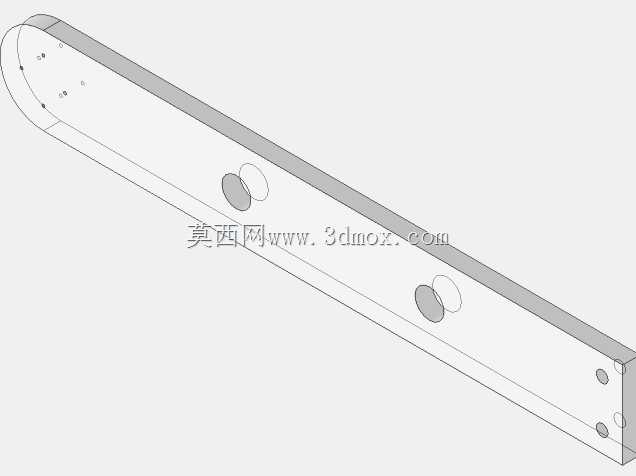

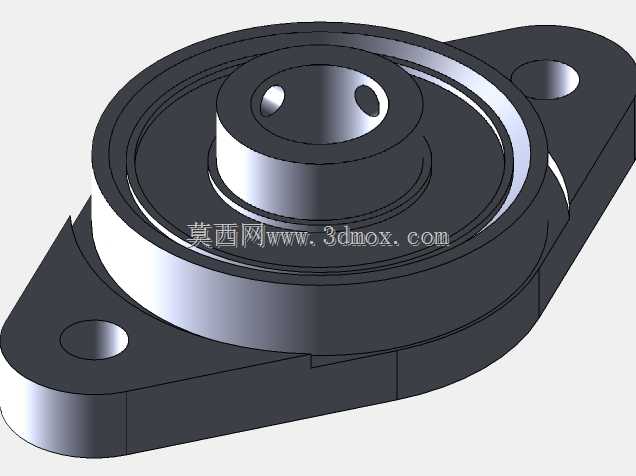

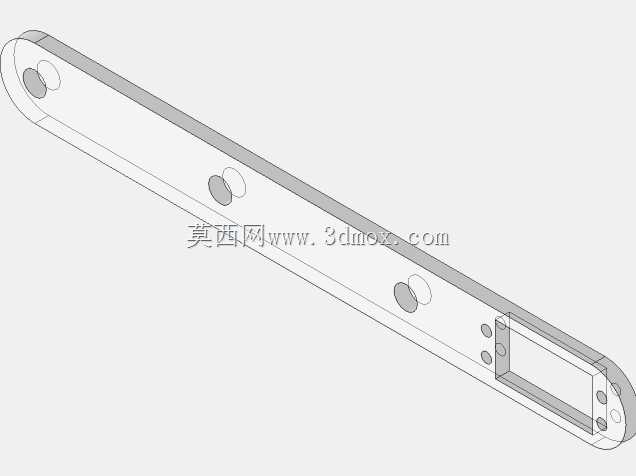

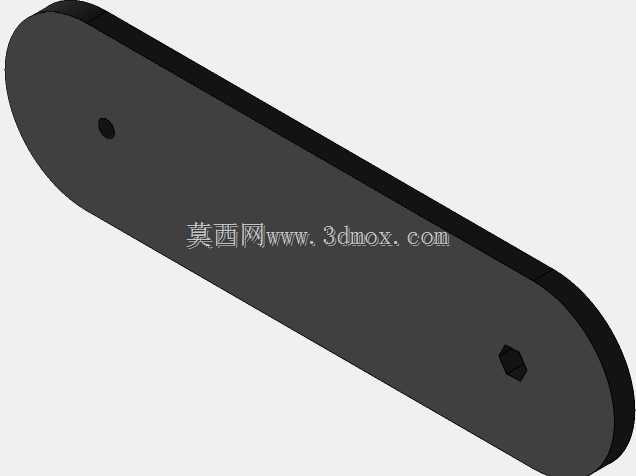

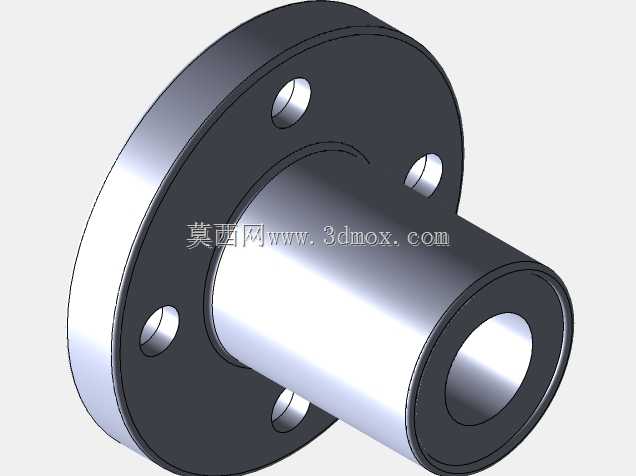

　　设计思路上，整体结构优先考虑可靠性与易维护性，所有关节传动结构均采用开放式易拆装设计，无需专用工具即可完成关节部件的更换与维护，适配救援现场缺乏专业维保工具的实际条件；臂段结构采用高强度铝合金型材拼接成型，在保证结构强度满足100kg额定末端负载的前提下，尽可能降低整机自重，方便救援人员转运携带。关节处的转动副采用自润滑轴承配合耐磨衬套结构，无需定期加注润滑脂即可在多粉尘、高湿度的灾害环境下保持顺畅转动，避免粉尘进入关节导致的卡滞问题。

　　从安装边界与尺寸参数来看，机械臂完全收拢状态下整机长度不超过1200mm，高度不超过800mm，可放入常规救援装备运输箱内携带；机械臂完全展开后最大作业半径可达1800mm，最大垂直作业高度为2200mm，可覆盖常见坍塌废墟的作业范围；各臂段的转动角度均设置有硬限位结构，避免关节过转导致的结构损坏或是作业安全事故，硬限位位置可根据实际作业需求通过调整限位块位置进行小范围调整，适配特殊作业角度需求。机身操控端设置在机身后侧，操控力臂经过杠杆比优化，单手握持即可完成臂段姿态的调整，操控力控制在150N以内，避免长时间操控导致的人员疲劳。

　　结构细节上，所有外露结构件均做圆角钝化处理，避免在救援作业过程中剐蹭被困人员或是救援人员的防护装备；机身框架上预留有多个标准绑带安装孔，可根据转运需求快速绑定背带，实现单人背负转运；臂段内部预留有穿线通道，可根据后续升级需求加装视频探测探头、生命探测仪等辅助设备的走线，无需额外在臂体外部布线，避免作业过程中线路被障碍物刮扯损坏。整体结构的受力经过反复校核，在额定负载下臂段最大变形量控制在2mm以内，保证撑顶、抬升作业时的姿态稳定性，不会因结构变形导致作业点位偏移，保障救援作业的安全性与精准性。
