槽型光电限位开关3D打印步进定位组件

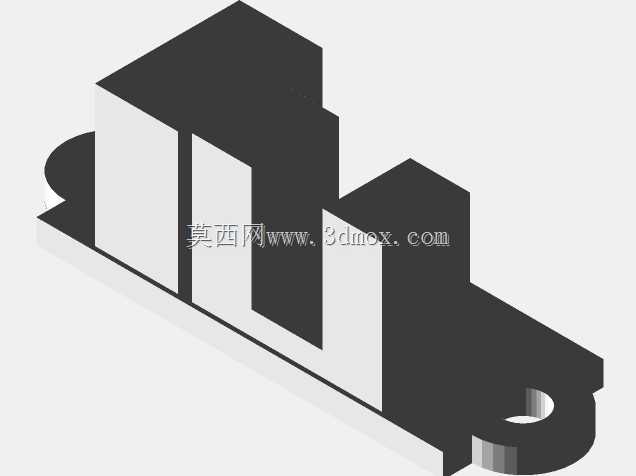

　　在桌面级FDM3D打印机、小型数控雕刻机这类采用开环步进驱动的轻载自动化设备里，原点复位的精度直接决定了每次加工循环的起始位置一致性，这款槽型光电式止动限位组件，就是专门针对这类小行程、高重复定位需求的轴端位置检测场景设计的。很多刚接触小型设备结构设计的工程师容易忽略限位组件的安装冗余设计，实际装配中你会发现，步进电机带动运动轴走到行程端点时，触发挡片的插入深度如果没有预留足够余量，加工过程中的传动带张紧力变化、机架受力微变形，都可能导致挡片无法完全隔断光耦的发射接收通路，出现复位丢步的问题。这款组件在设计时特意将槽型光耦的检测槽宽度设置为5mm，配套的触发挡片推荐厚度控制在1-1.5mm之间，安装时只要保证挡片在槽口居中位置，上下左右预留1mm以上的活动间隙，哪怕设备长期运行出现轻微的装配偏移，也能稳定触发光电信号，不会出现误触发或者漏触发的情况。

　　从电路适配的角度来说，这款限位组件集成了板载限流电阻与信号输出整形电路，不需要外部额外加装信号转换模块，输出端可以直接对接主流的开源控制板IO口，高电平有效或者低电平有效的触发逻辑都能通过板上的跳帽快速切换，不用重新修改电路走线。很多新手在做三维建模时容易把接线端的出线方向做死，实际布线时你会发现，不同设备的走线槽位置可能在限位安装位的左侧或者右侧，这款组件的接线端采用侧向出线设计，线缆从板侧的三个焊盘引出，建模时可以根据实际布线需求调整线缆的弯折走向，不会和旁边的导轨、同步带轮产生运动干涉。

　　安装边界的处理是这类小型传感组件建模时最容易踩坑的点，这款组件的两个安装孔采用对称式布局，孔中心距设定为20mm，适配M2或者M2.5的沉头安装螺丝，安装孔周边预留了0.5mm的沉头深度，螺丝锁紧后不会突出板件表面，避免和运动的触发挡片产生刮擦。组件整体的厚度控制在8mm以内，安装时距离运动轴的导轨侧面只需要预留3mm的安全间隙就足够，不会占用过多的轴端安装空间，对于X轴、Y轴、Z轴三个不同行程方向的限位安装位都能适配，不需要针对不同轴单独重新设计安装支架。

　　实际使用场景中，这类光电限位和机械微动限位最大的区别在于没有物理接触的磨损问题，长期运行不会因为触点氧化、弹片疲劳出现触发失灵的情况，重复定位精度可以控制在0.1mm以内，完全满足桌面级3D打印机的打印精度要求。建模时要注意，光耦槽口的上下两个检测面要做避空处理，不要把外壳的塑料部分延伸到槽口内部，不然会遮挡红外光路导致信号常通。另外板载的三个接线引脚要预留足够的焊盘空间，建模时不要把焊盘和周边的安装孔、板边做的太近，避免焊接时出现连锡的问题。很多人做这类组件建模时会把PCB板的边缘做的太尖锐，实际生产中PCB板都会做0.5mm的圆角处理，既可以避免安装时划手，也能减少板边应力集中导致的板材开裂问题。

　　在步进电机的原点校准流程里，这款限位组件的响应速度足够匹配步进电机的高速复位行程，当运动轴带动挡片插入光耦槽的瞬间，控制板接收到信号后会立即停止步进电机的驱动输出，同时记录当前位置为坐标原点，整个触发过程的延迟在微秒级别，不会出现过冲撞坏喷嘴或者加工主轴的问题。针对3D打印机的高温工作环境，这款组件选用的电子元件耐温范围可以达到85摄氏度，打印头加热时的热辐射不会影响光耦的正常检测，哪怕是靠近热端的Z轴限位安装位，也不需要额外加装隔热挡板。建模时还要注意，组件背面的电子元件引脚突出高度不要超过1mm，安装时可以紧贴铝型材的安装面，不需要额外预留引脚避空槽，减少安装支架的加工复杂度。
