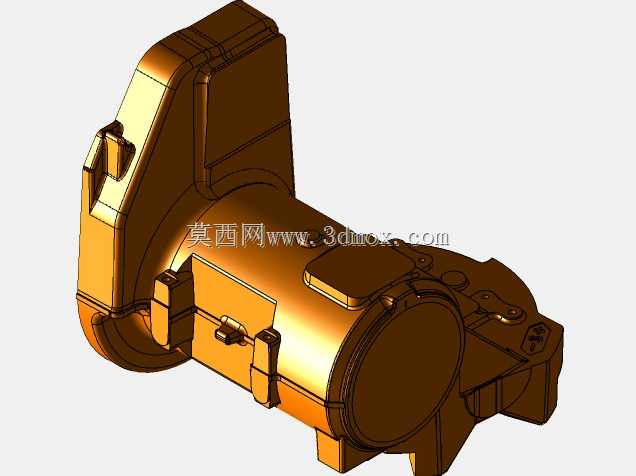

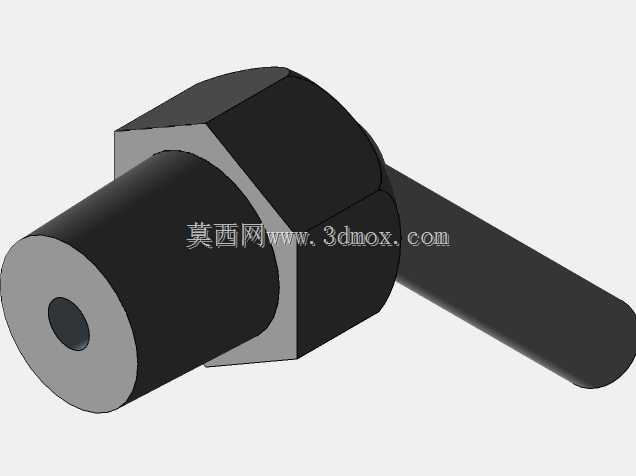

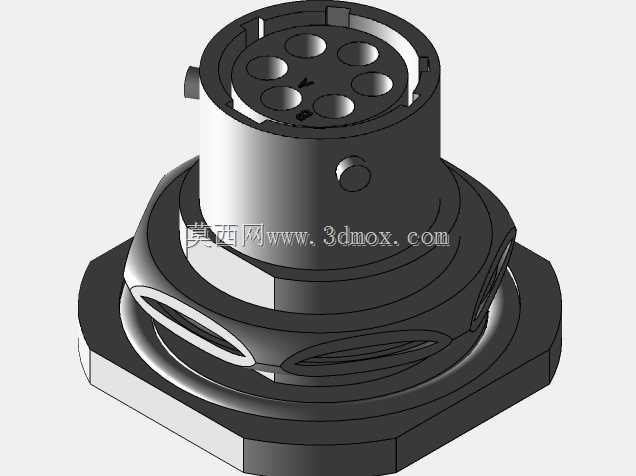

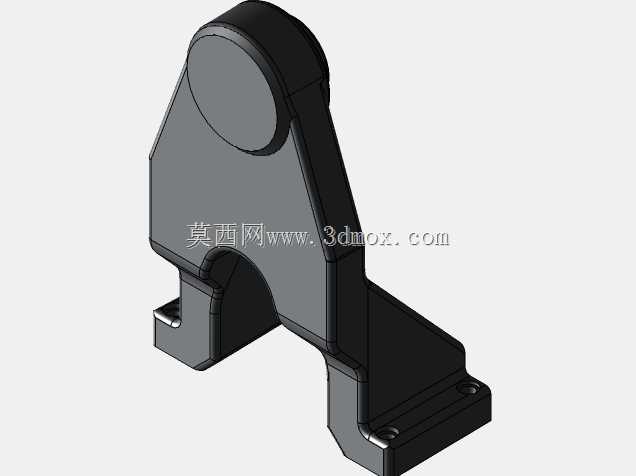

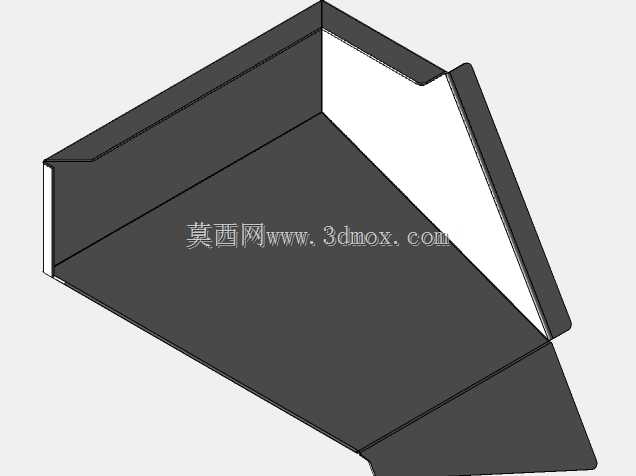

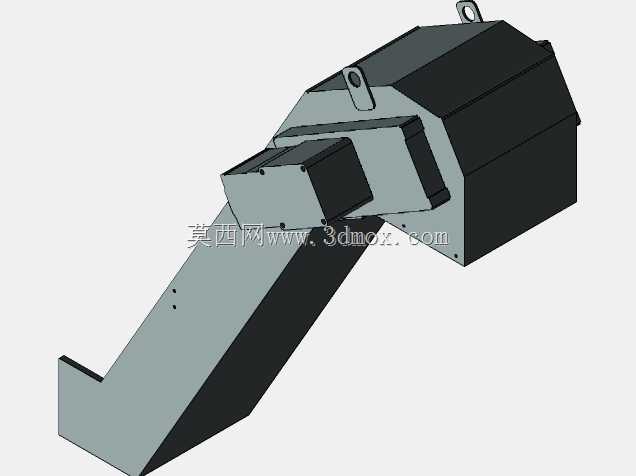

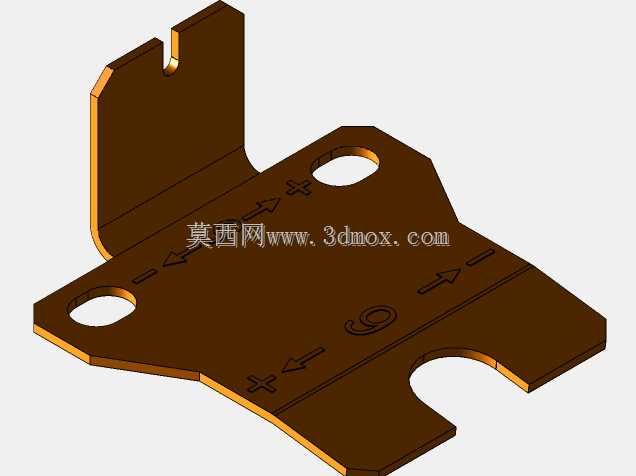

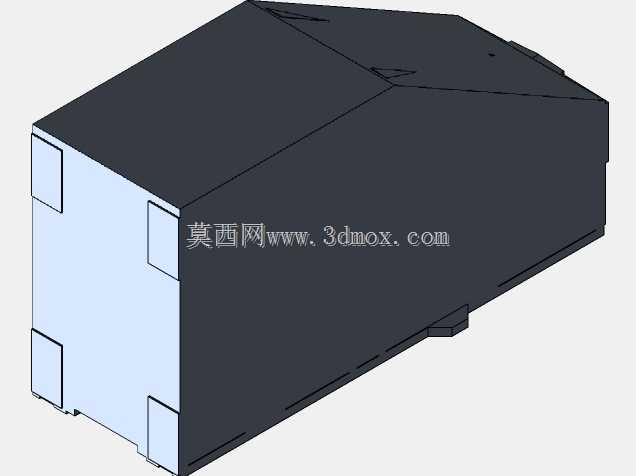

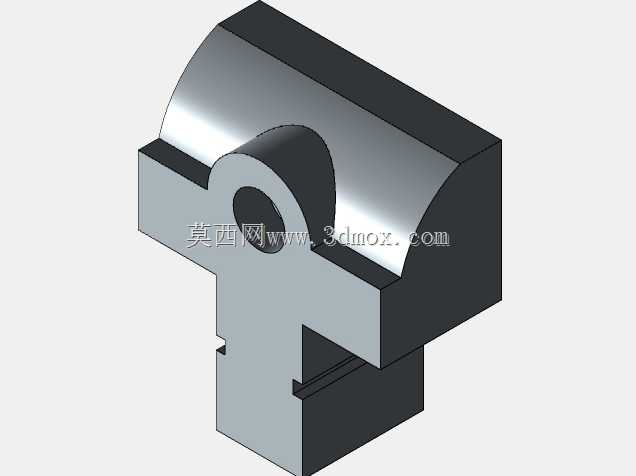

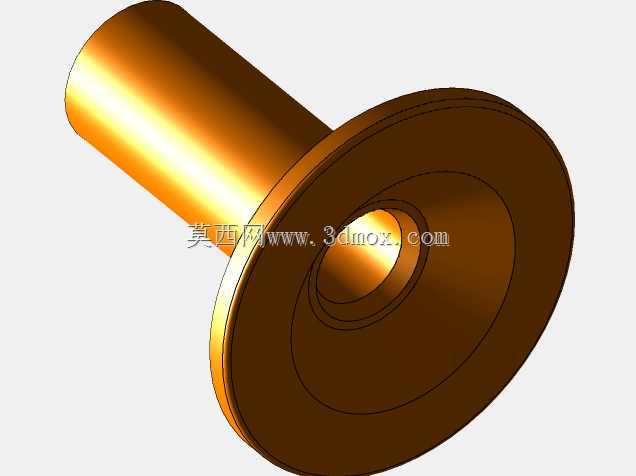

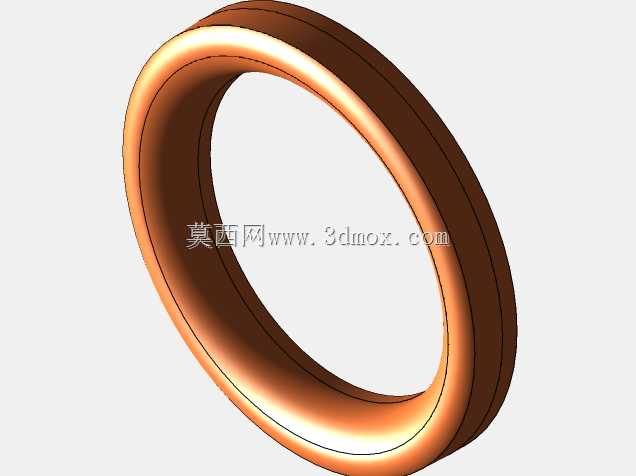

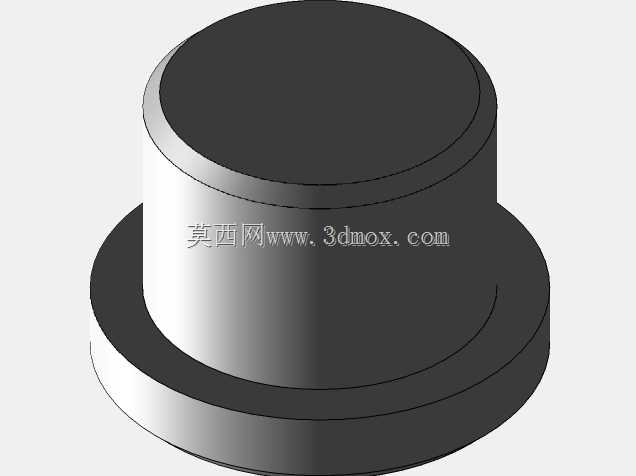

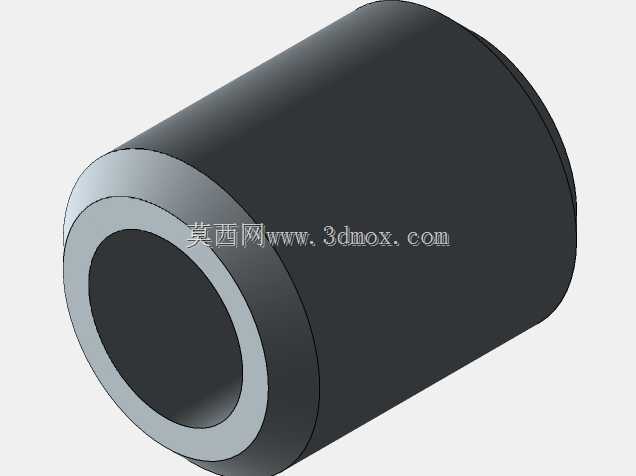

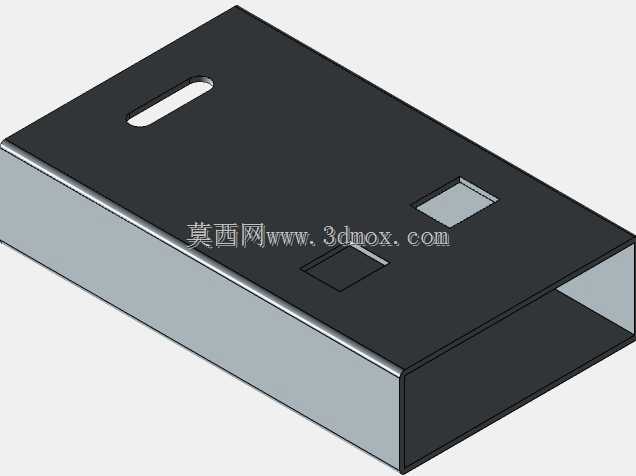

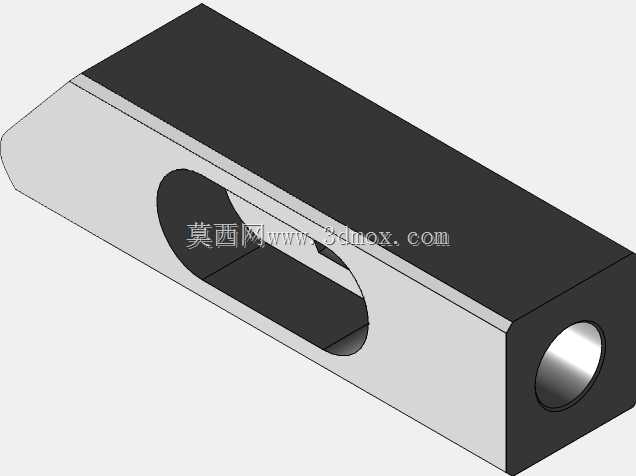

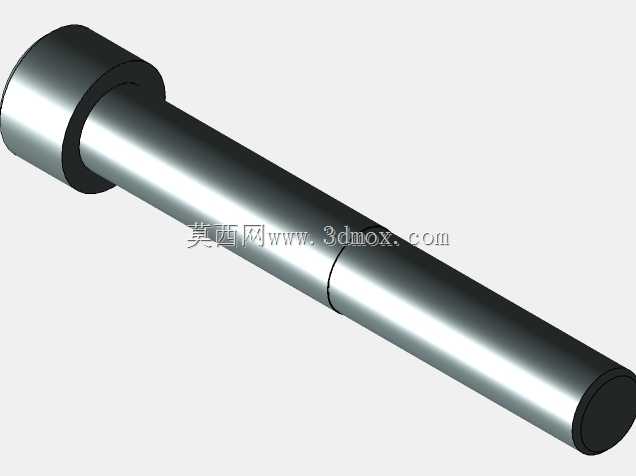

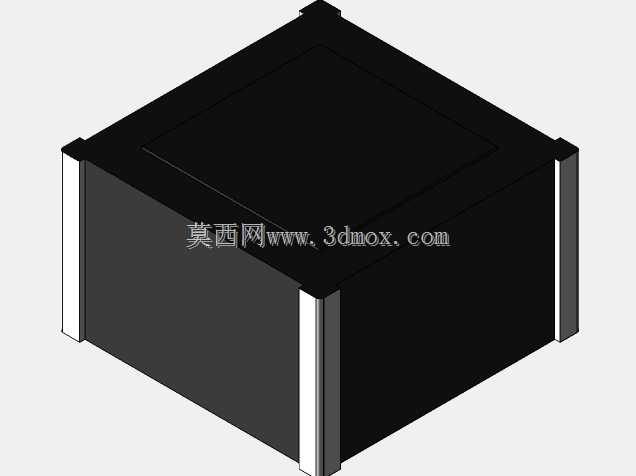

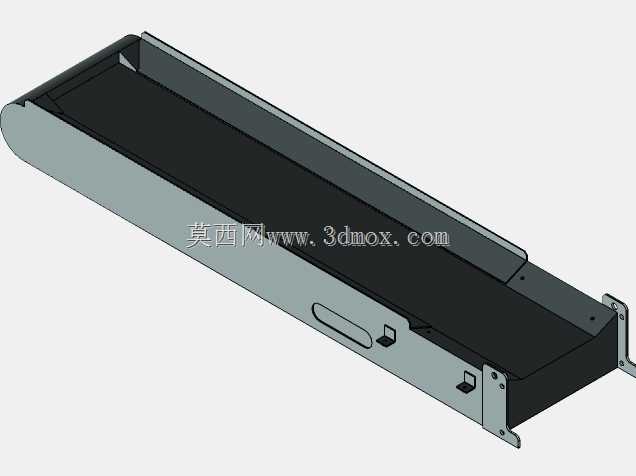

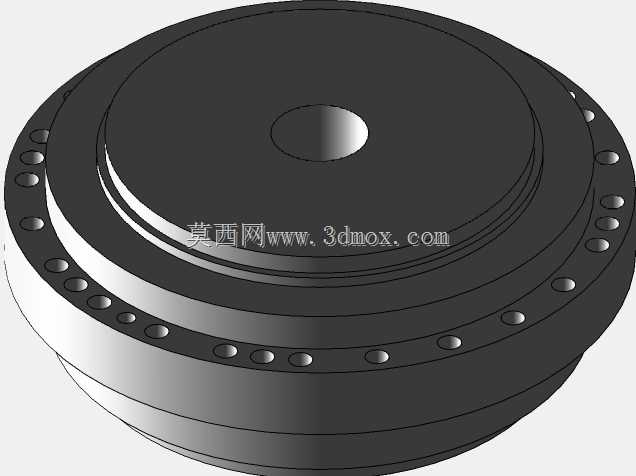

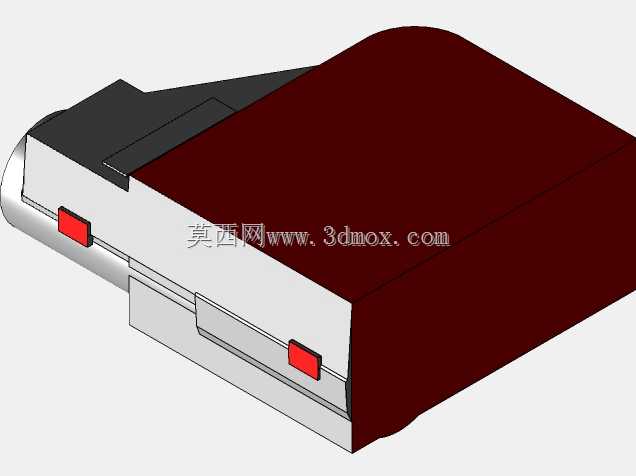

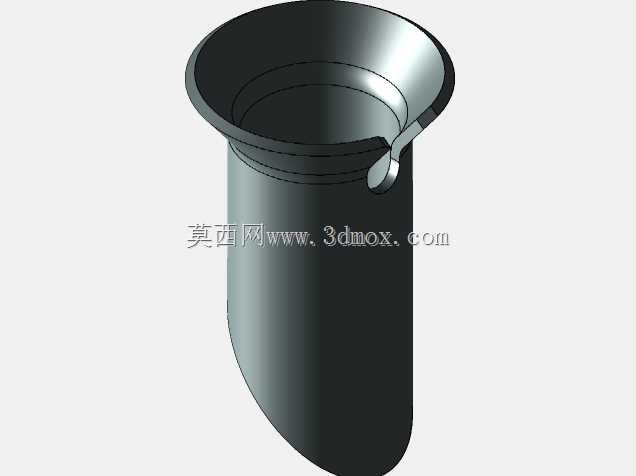

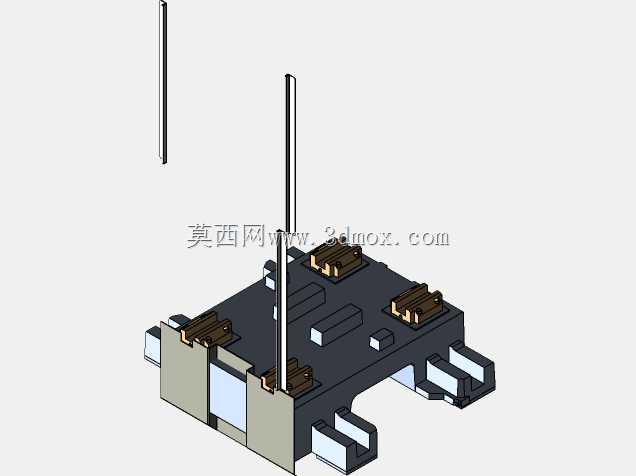

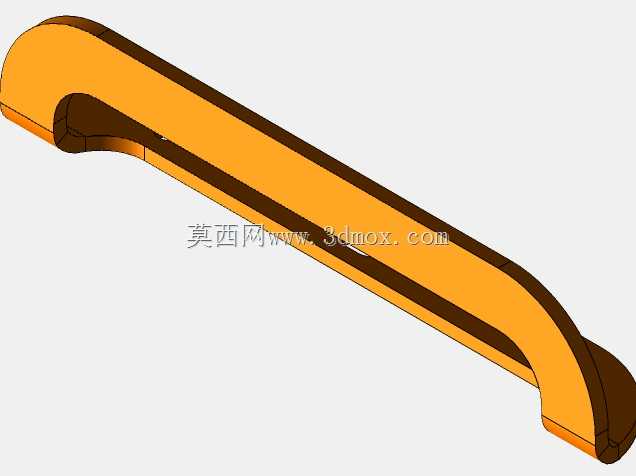

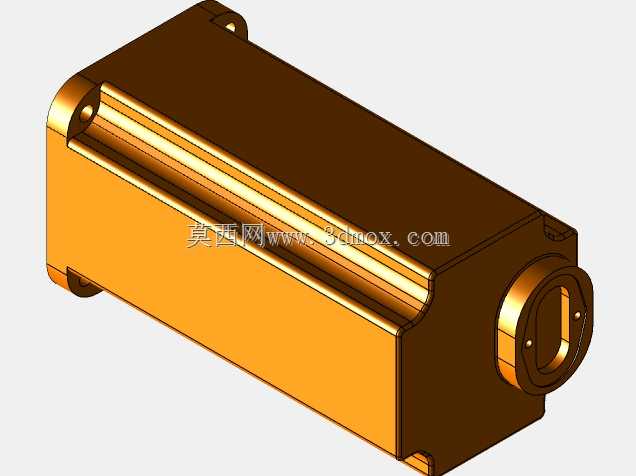

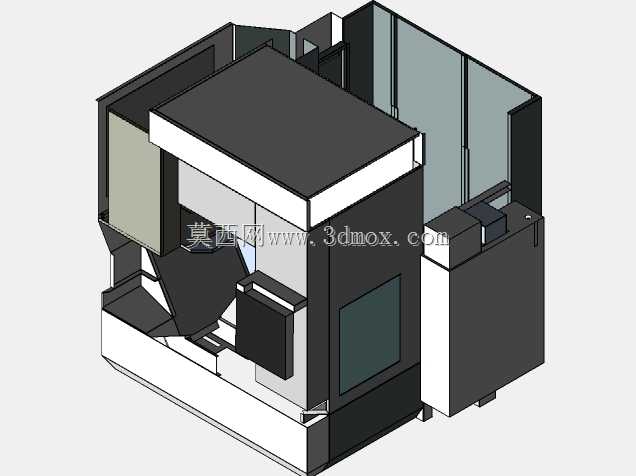

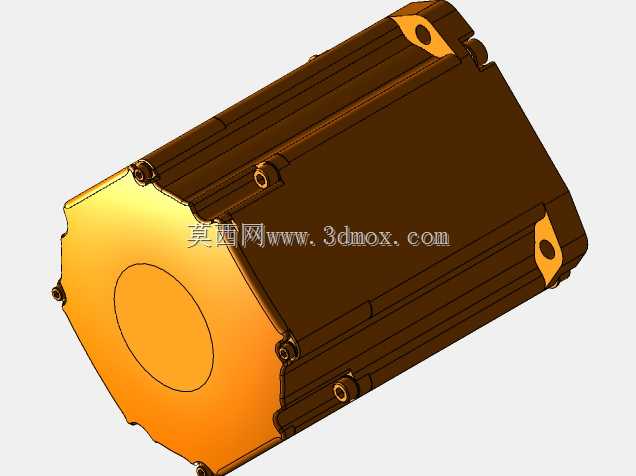

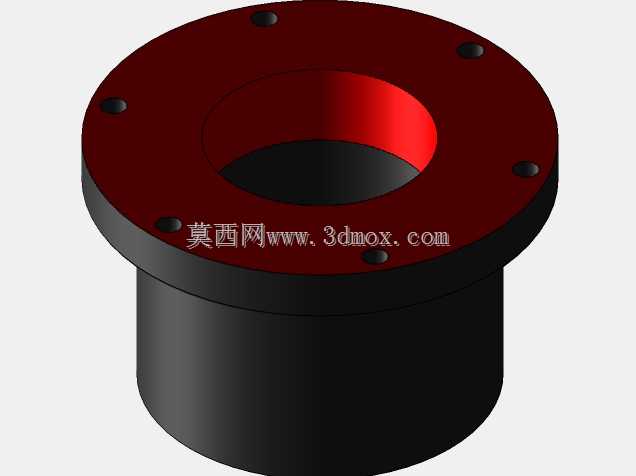

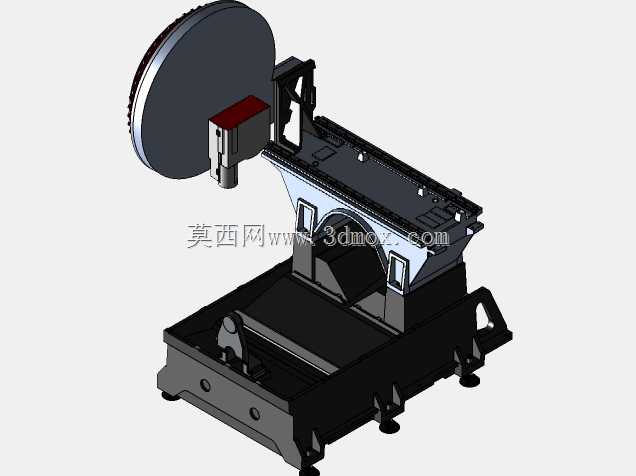

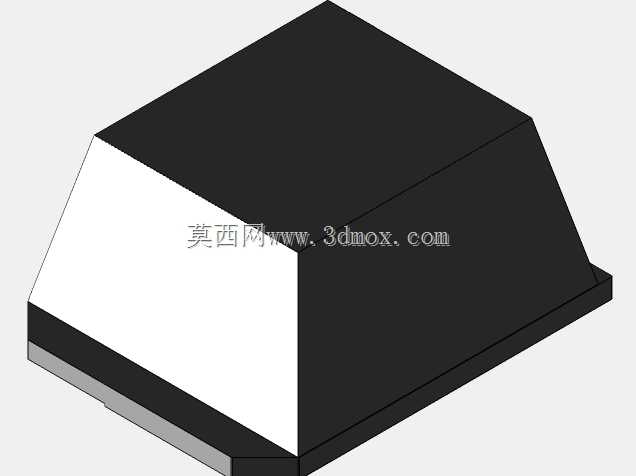

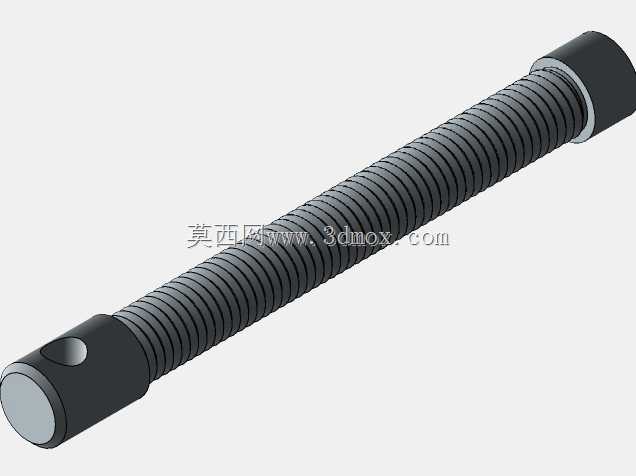

三坐标测量机配套3D打印定位夹具

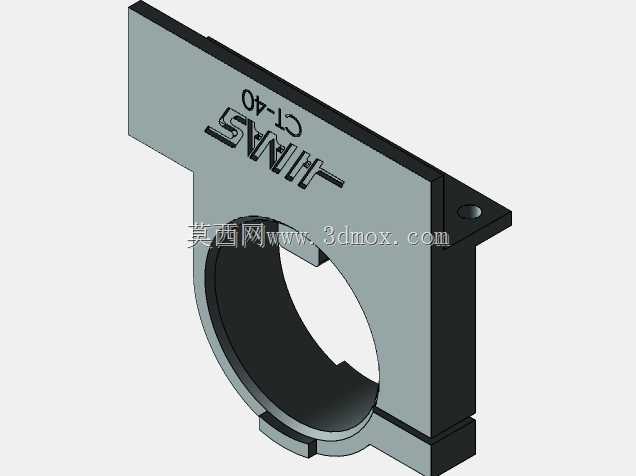

　　在精密机加工车间的质量检测环节，三坐标测量机作为高精度尺寸检测的核心设备，其检测效率与数据准确性，很大程度上依赖于工件装夹夹具的适配性。传统金属夹具往往自重偏大、定制周期长，针对小批量异形工件的装夹适配成本较高，而这套适配三坐标测量机的3D打印夹具，正是针对这类场景痛点开发的专用装夹部件。

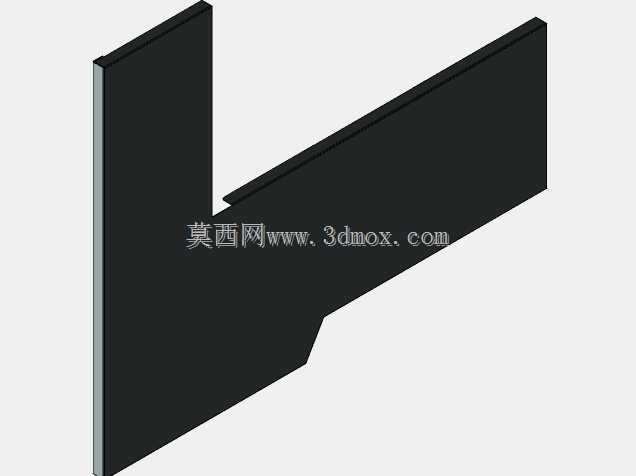

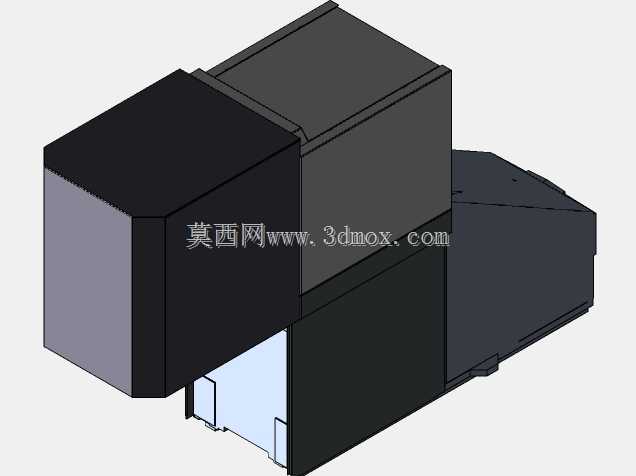

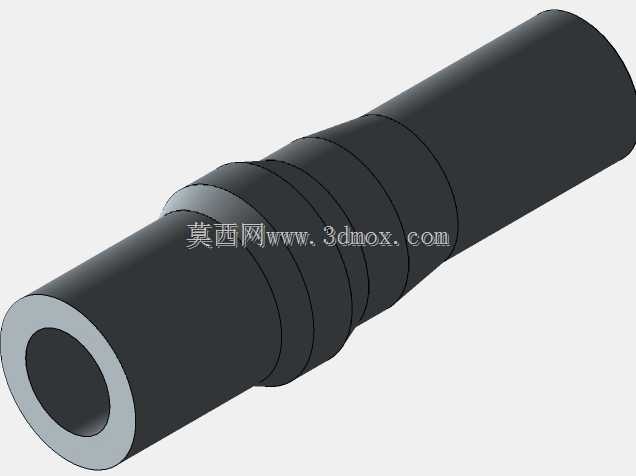

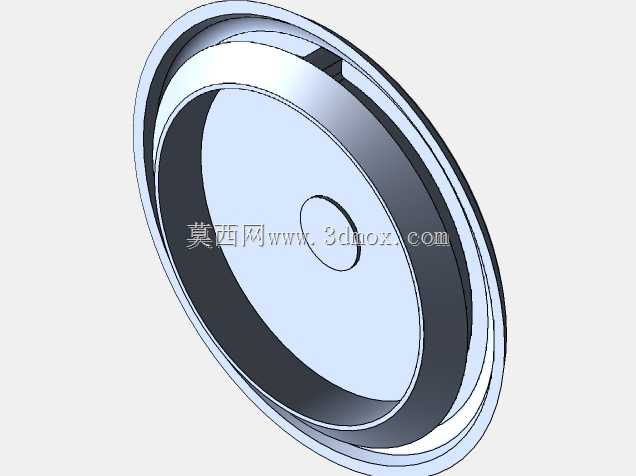

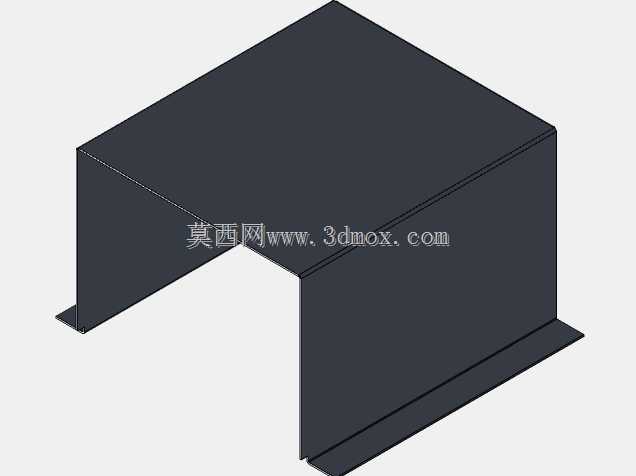

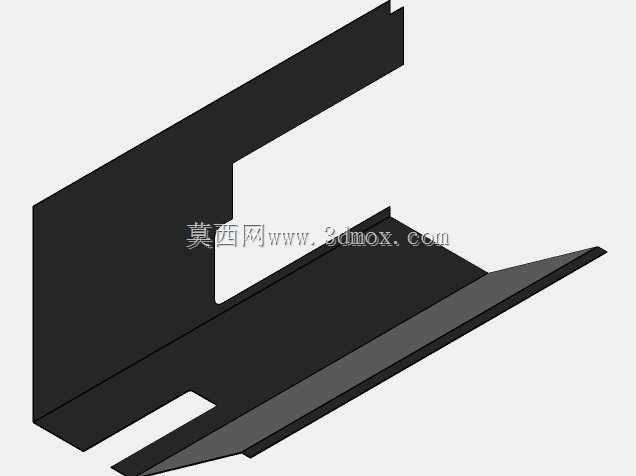

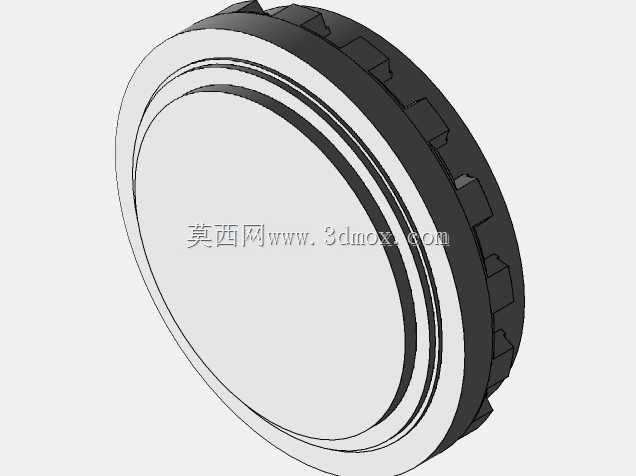

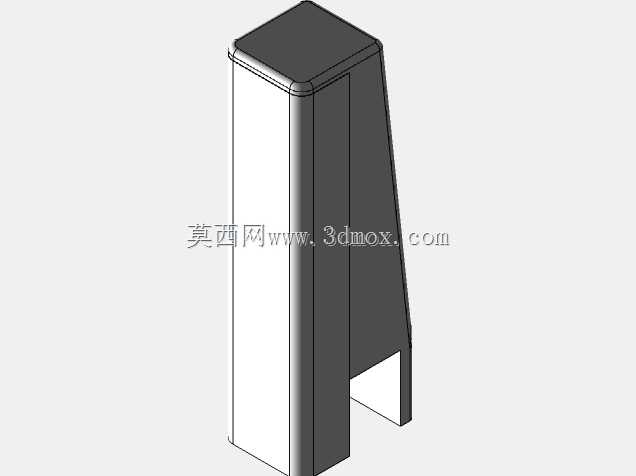

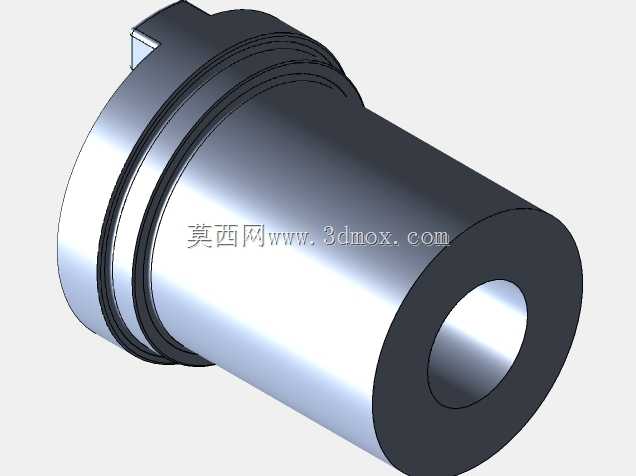

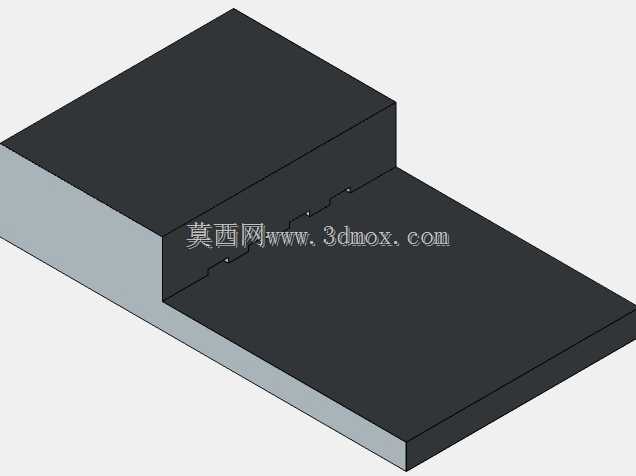

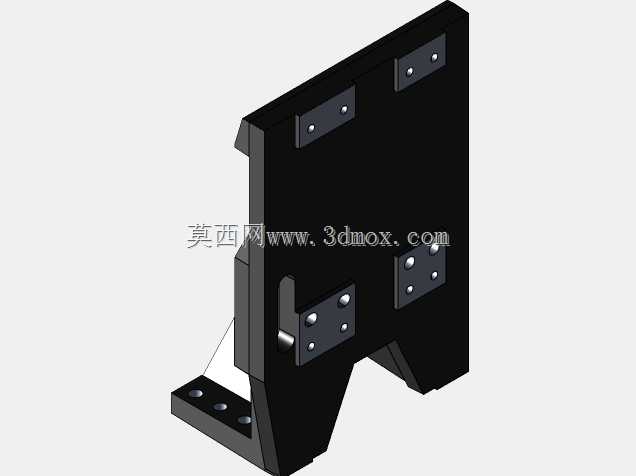

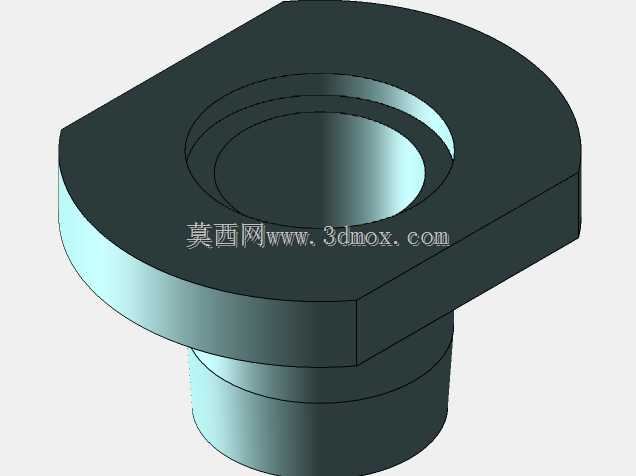

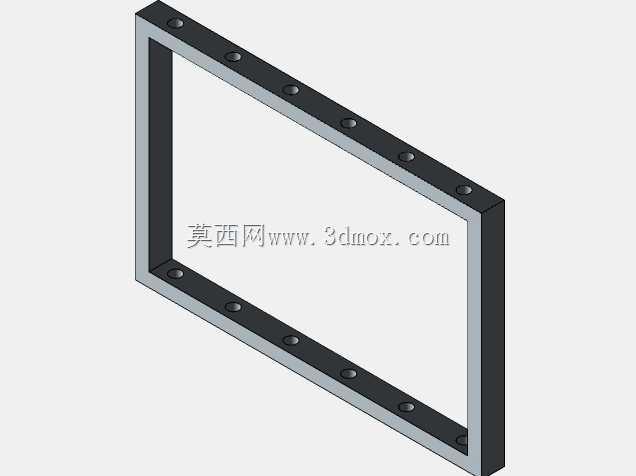

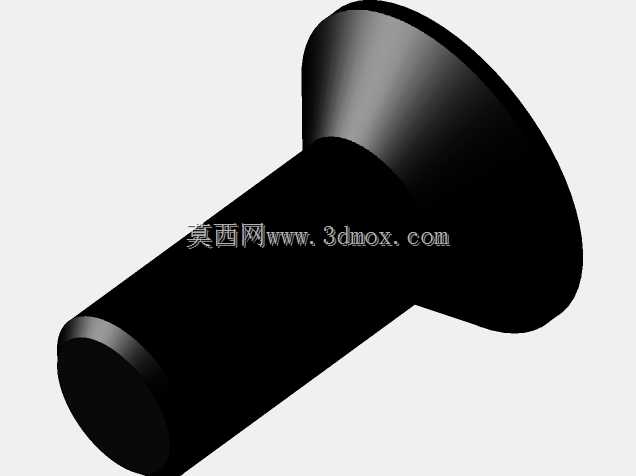

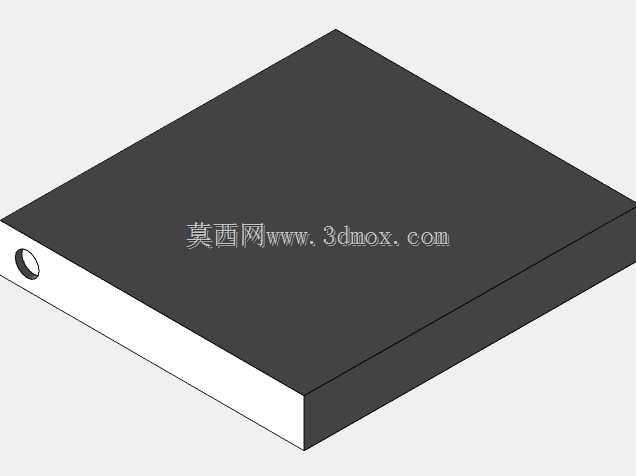

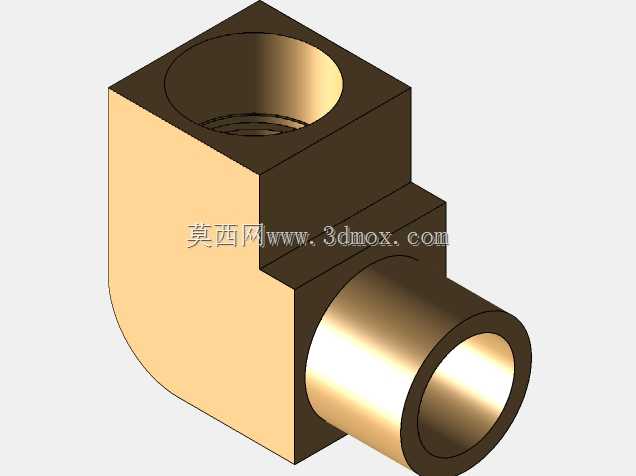

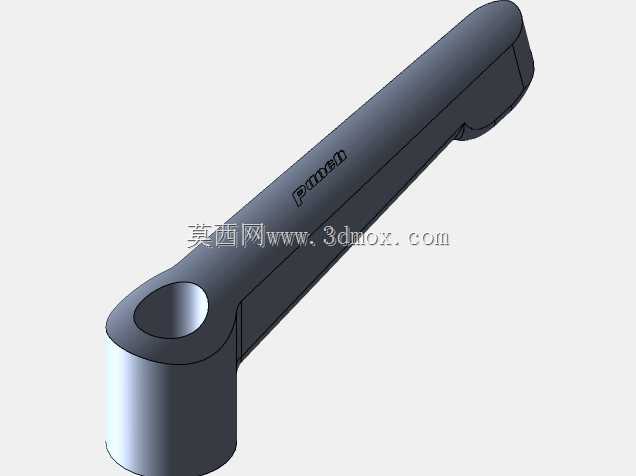

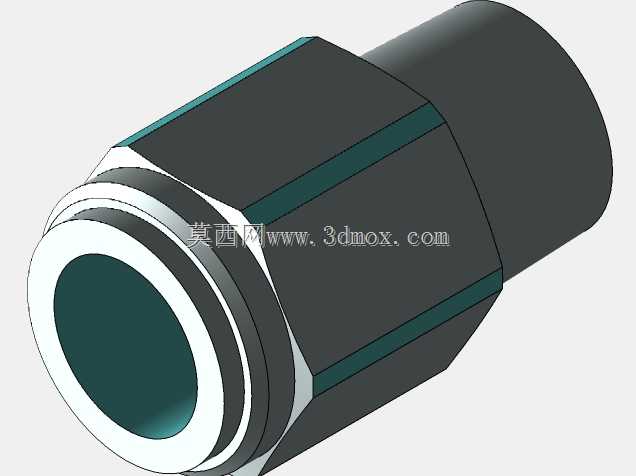

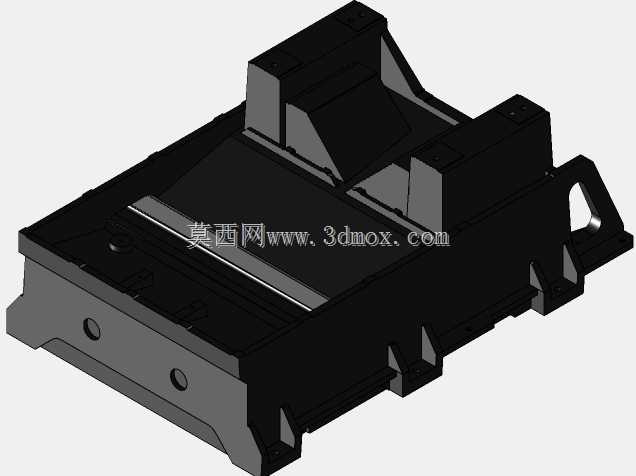

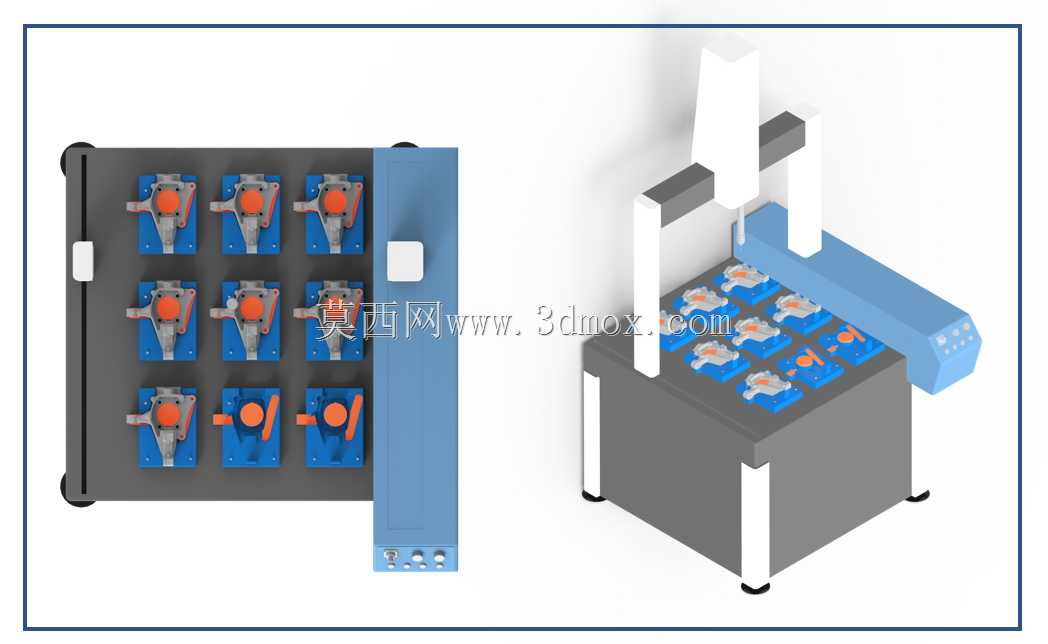

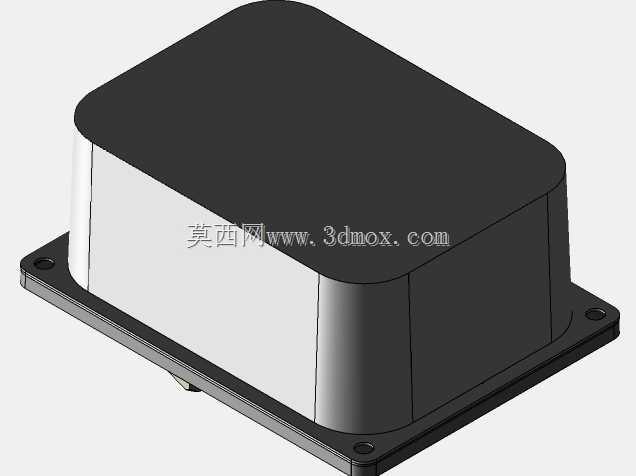

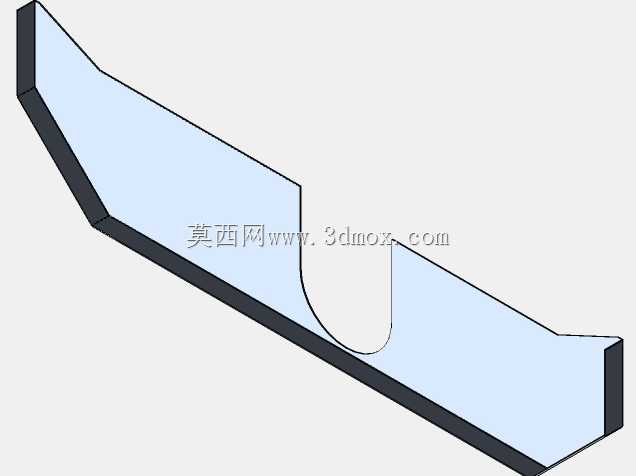

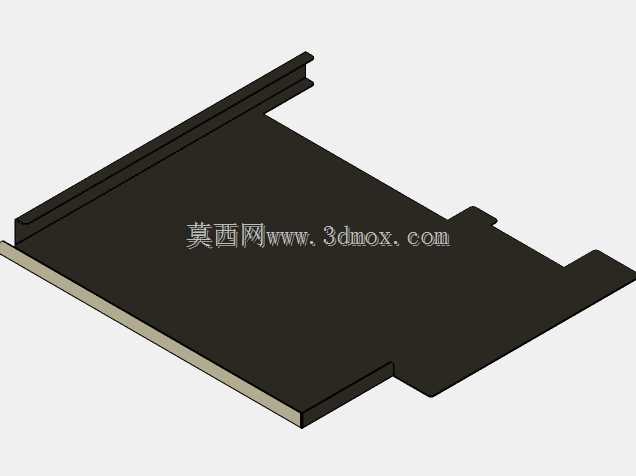

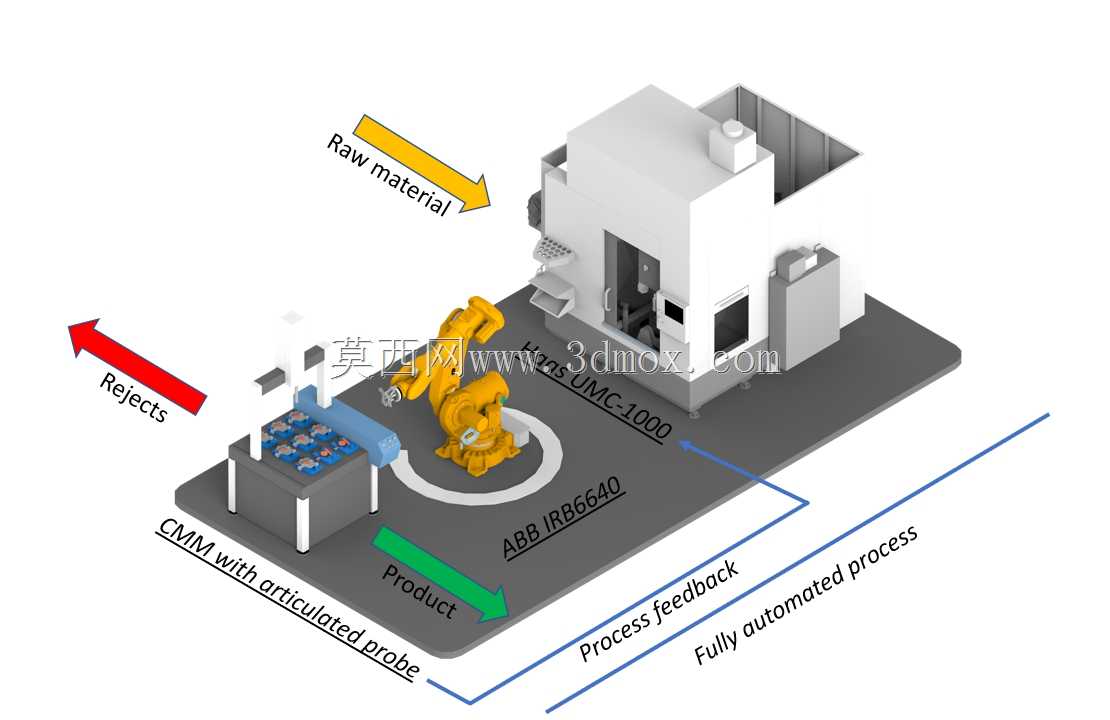

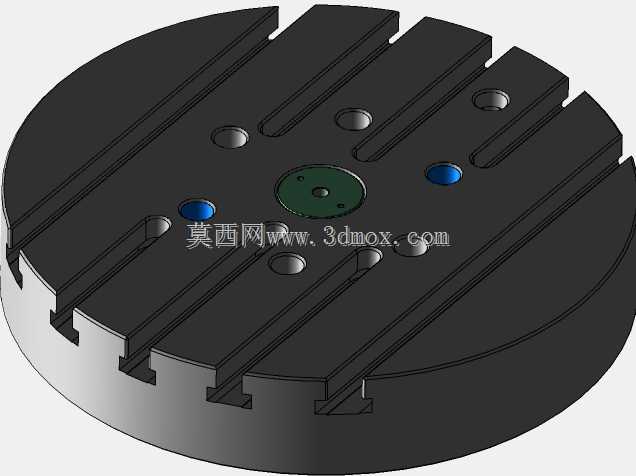

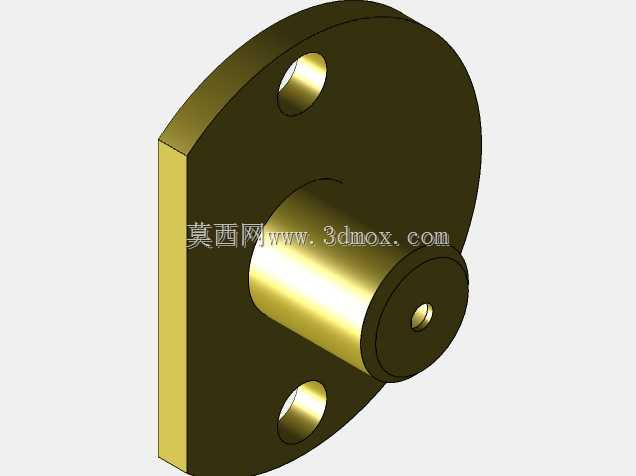

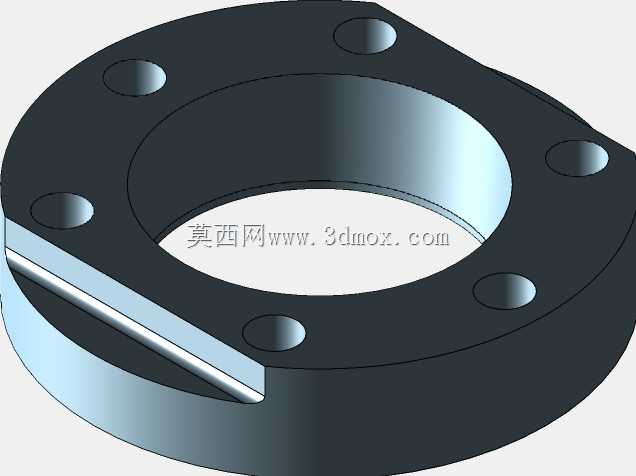

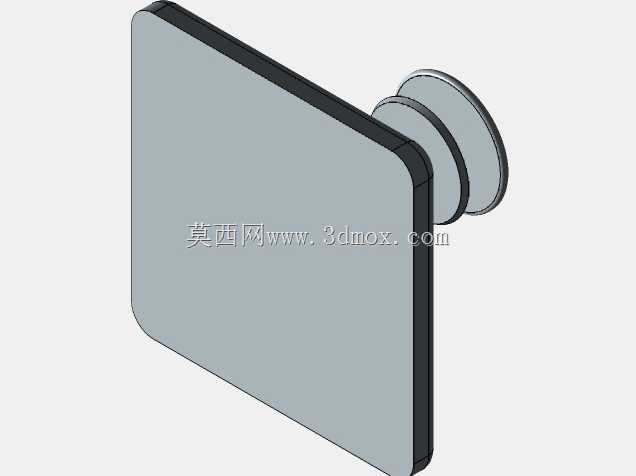

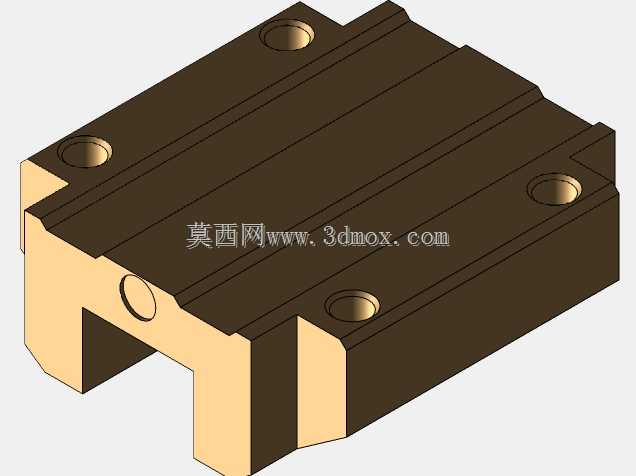

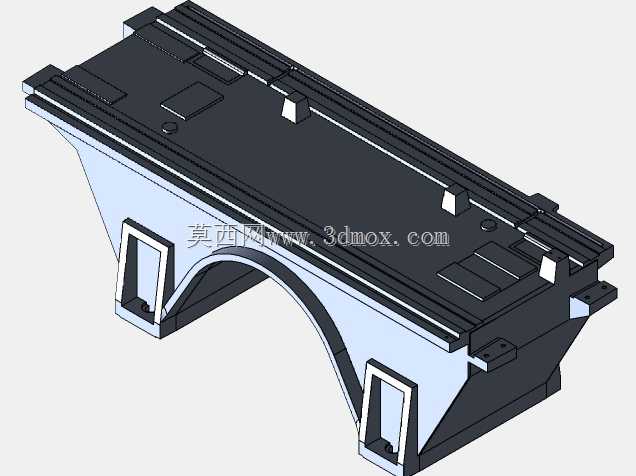

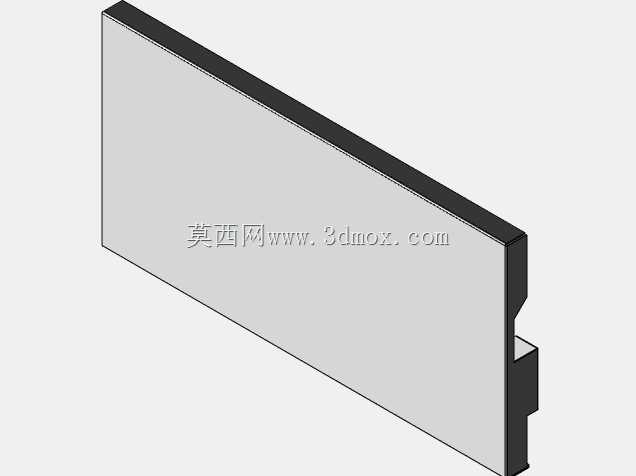

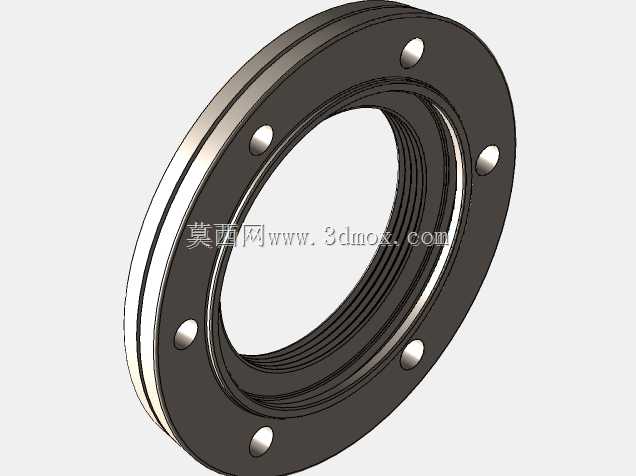

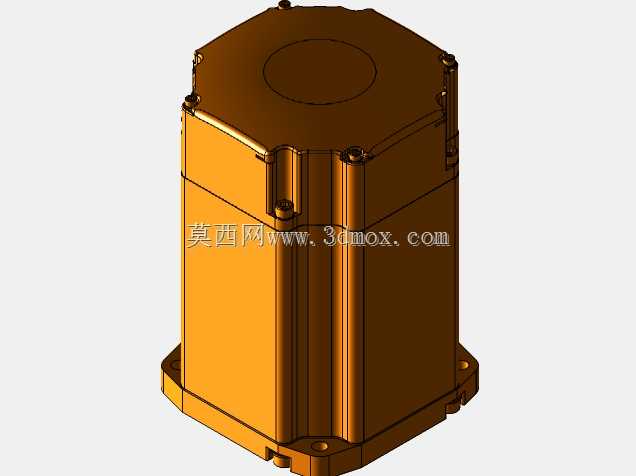

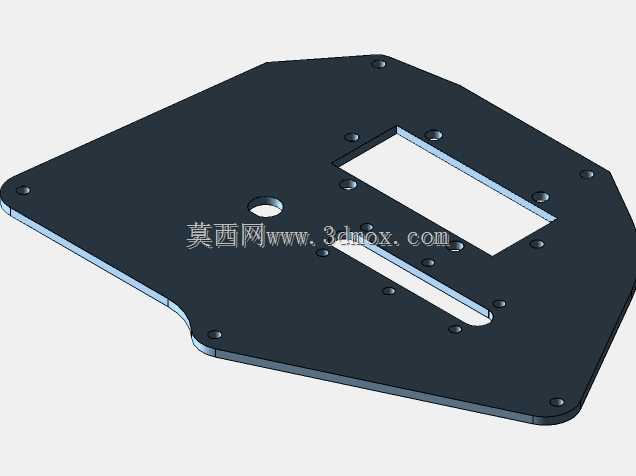

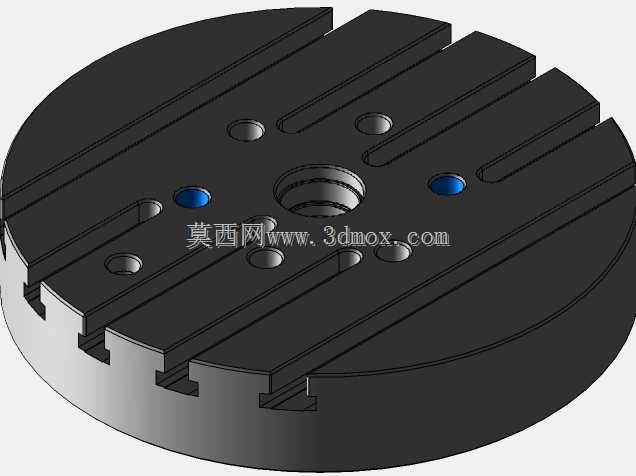

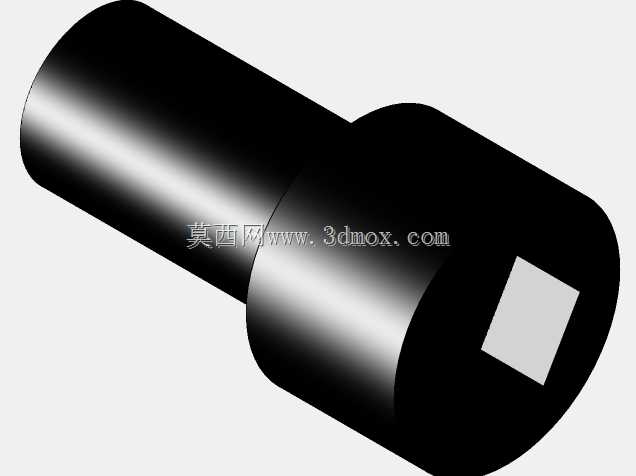

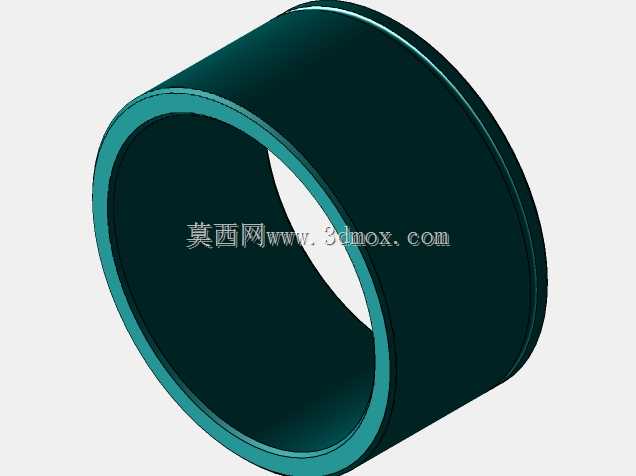

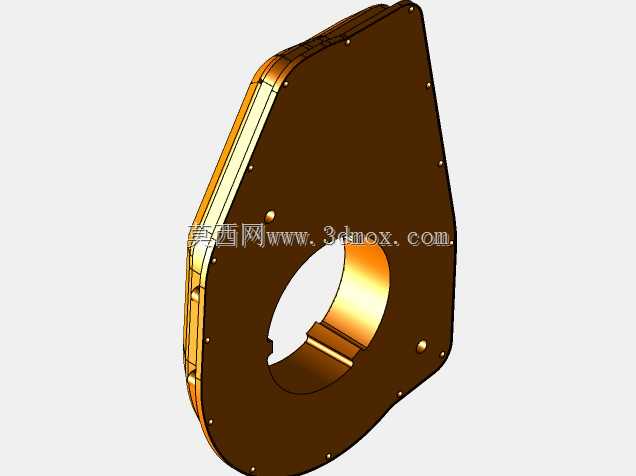

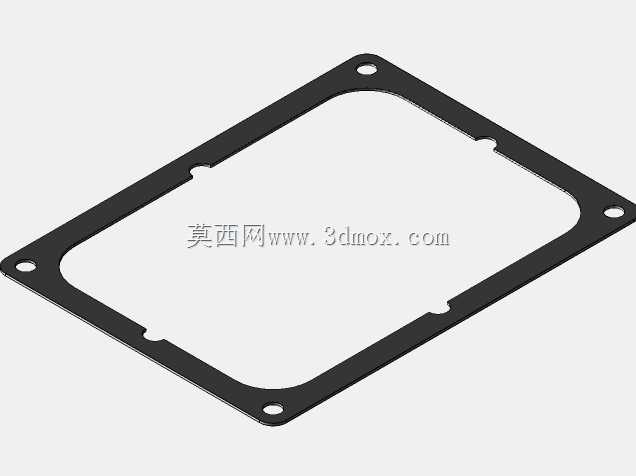

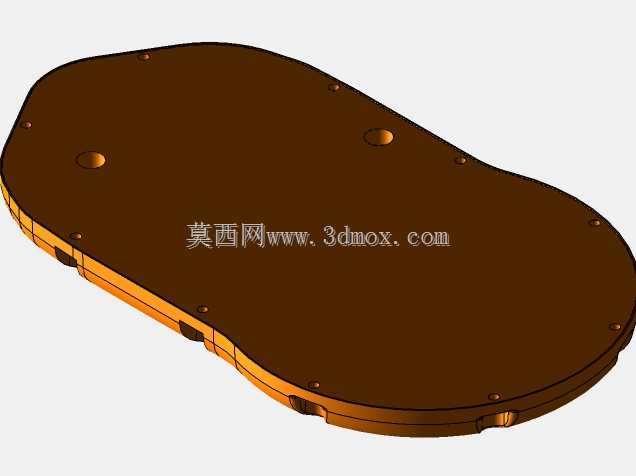

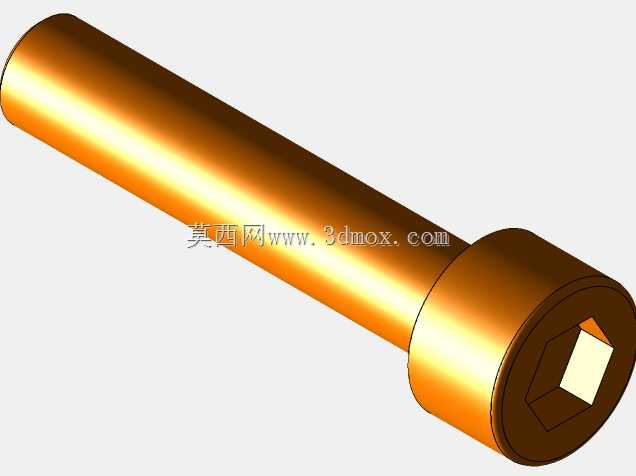

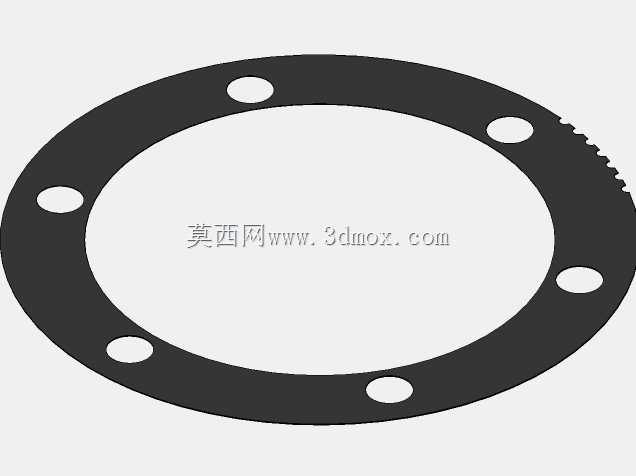

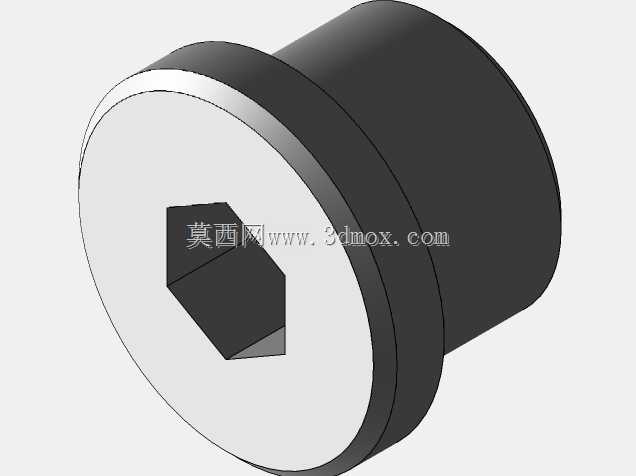

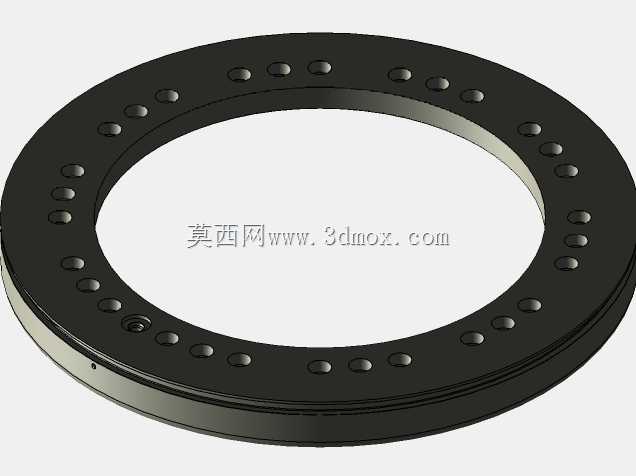

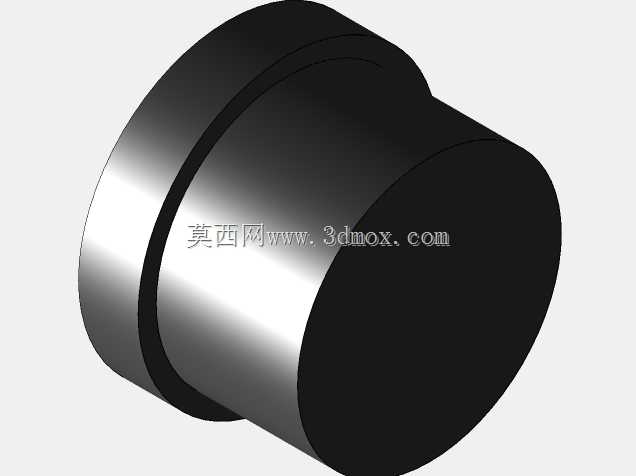

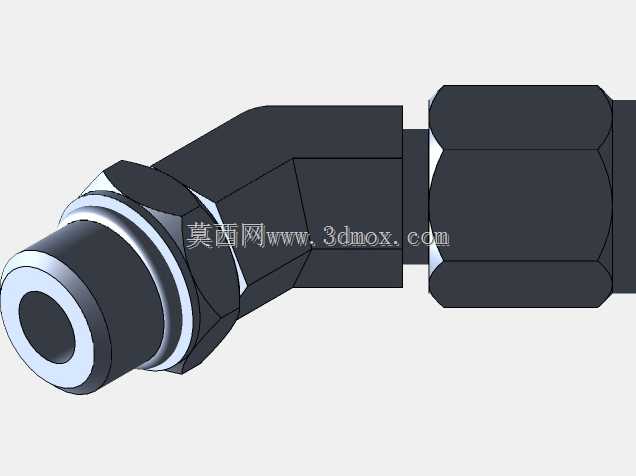

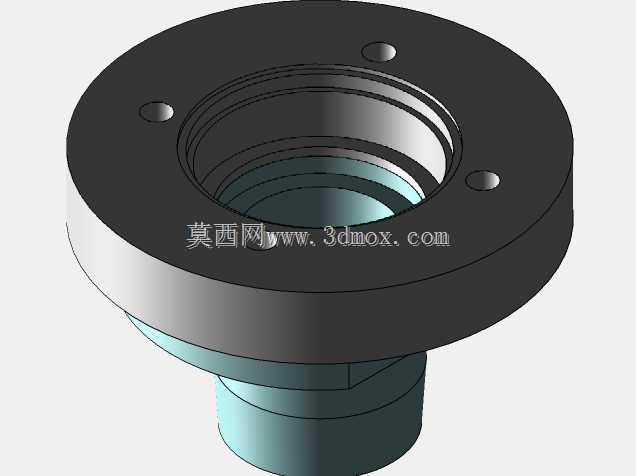

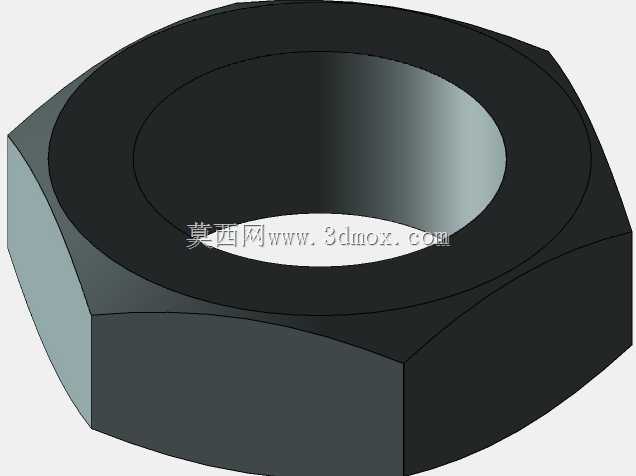

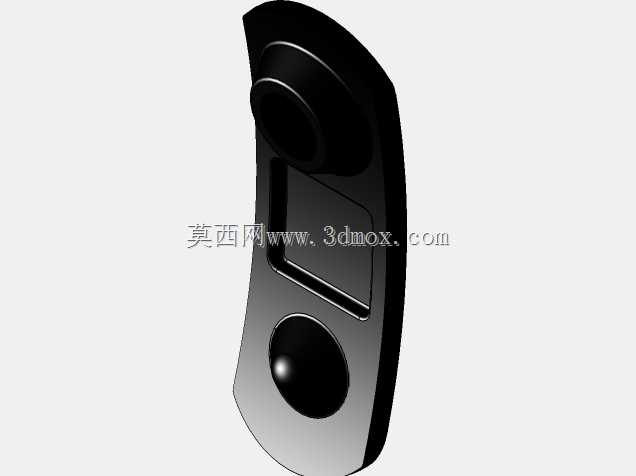

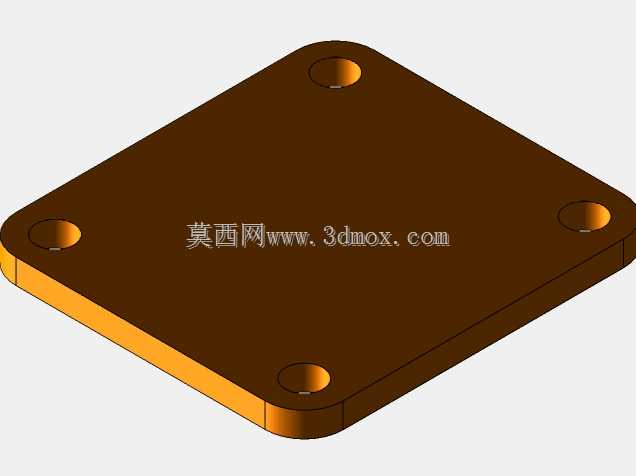

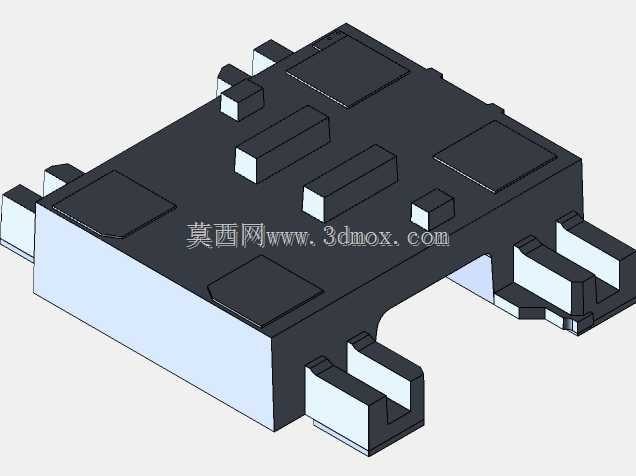

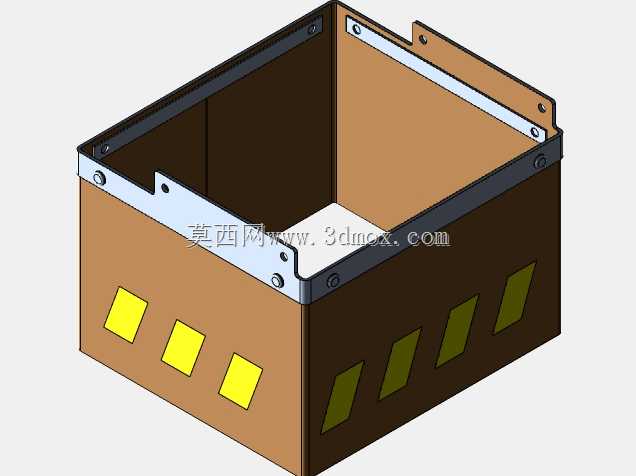

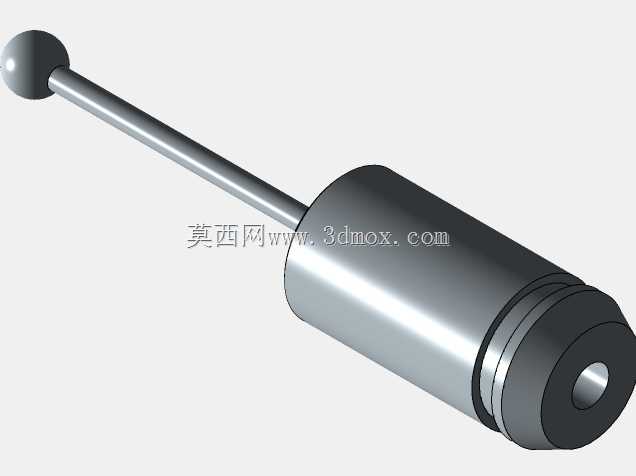

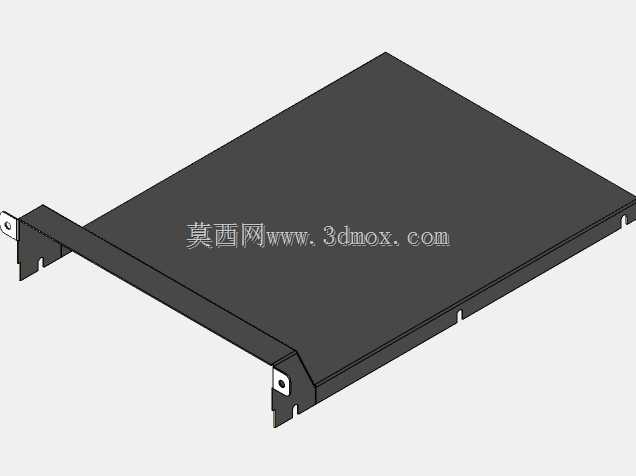

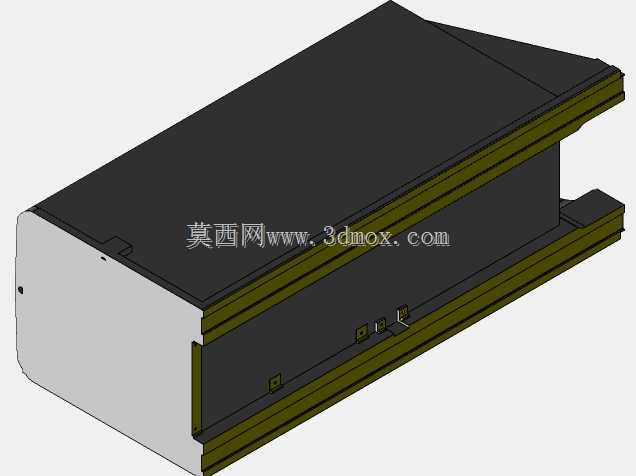

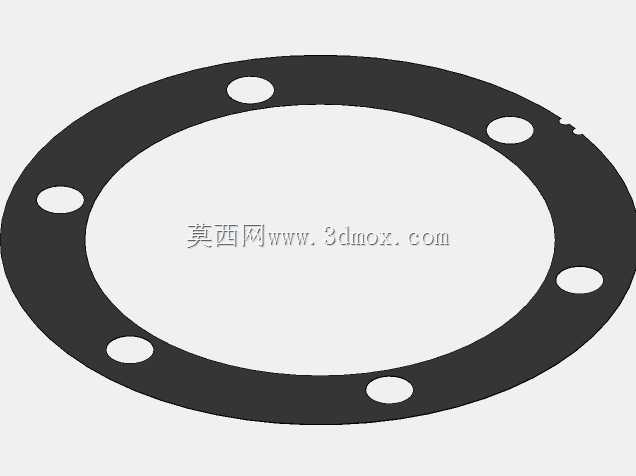

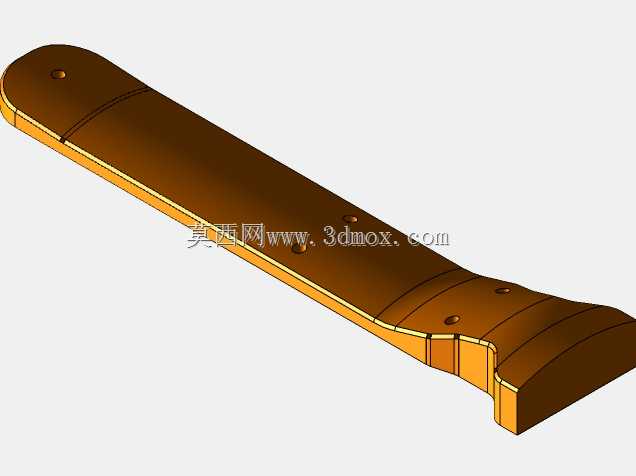

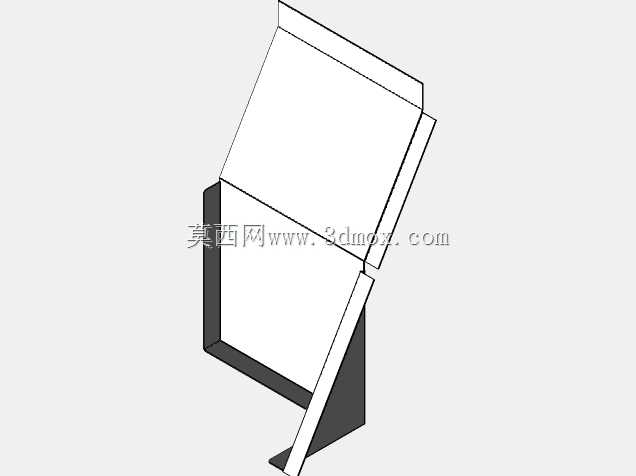

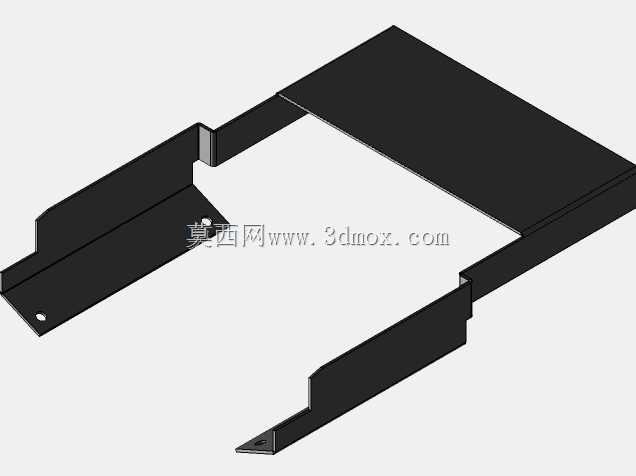

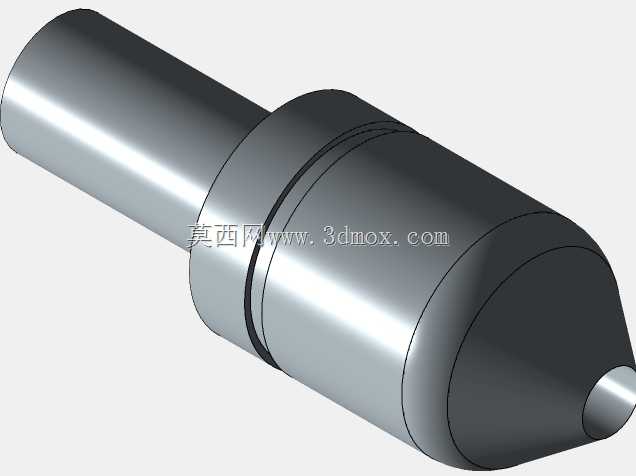

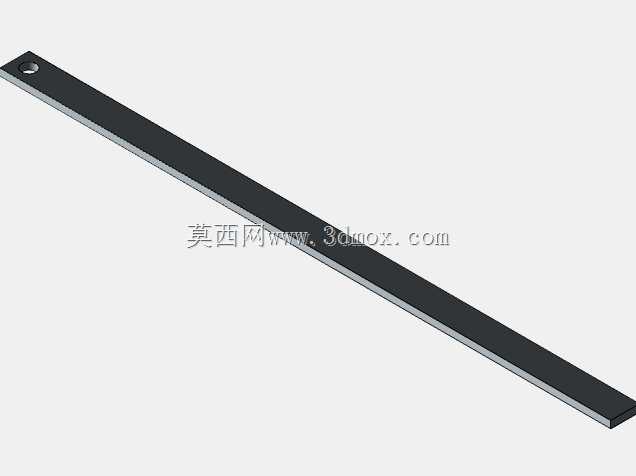

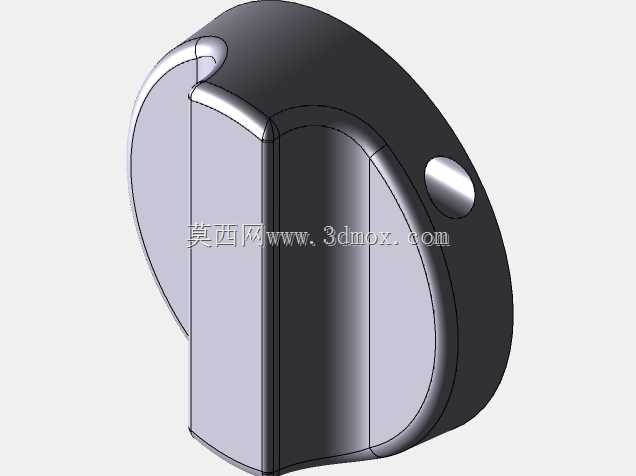

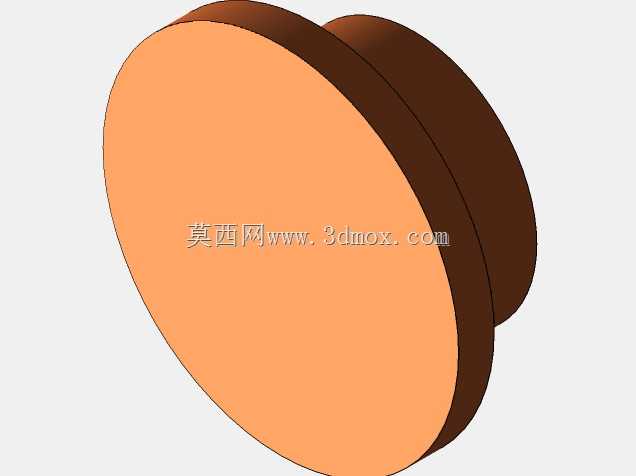

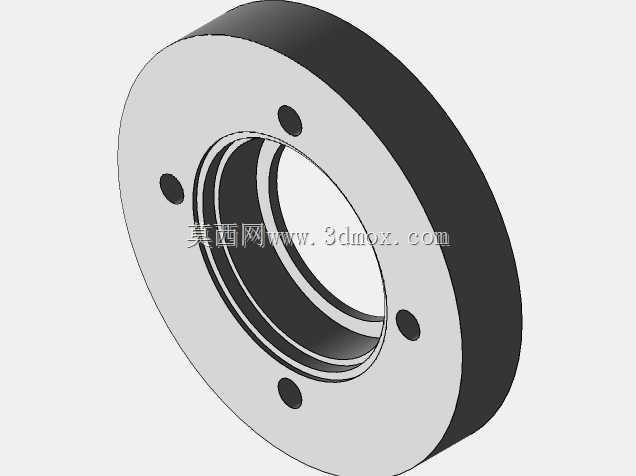

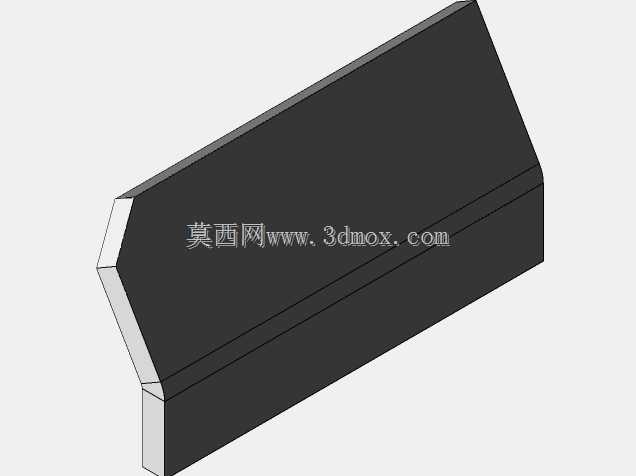

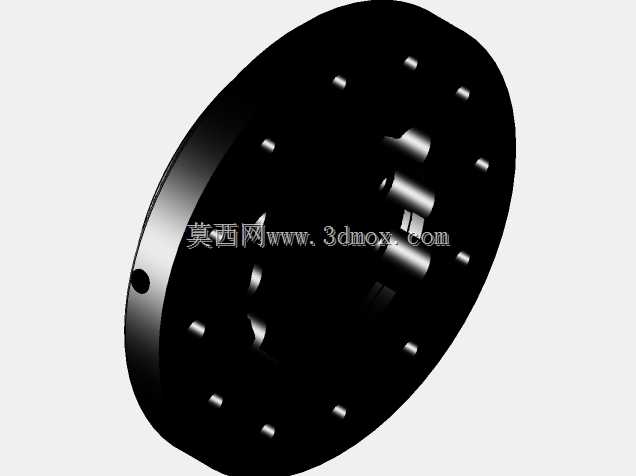

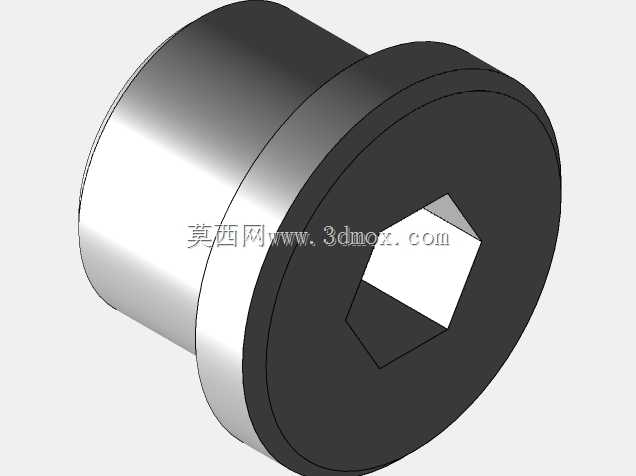

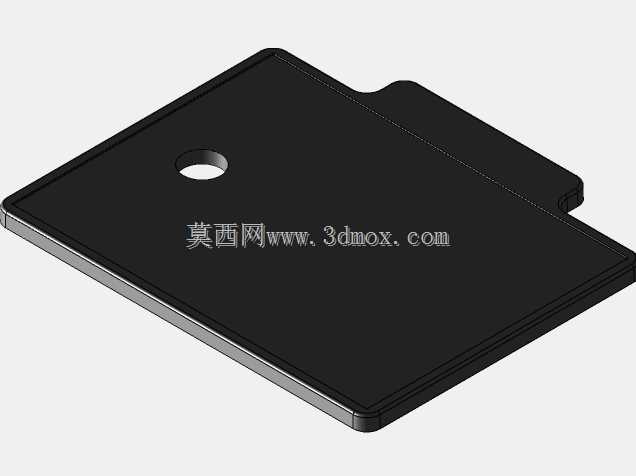

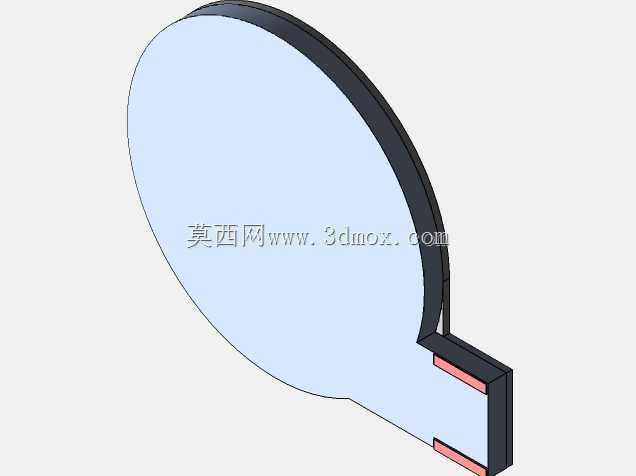

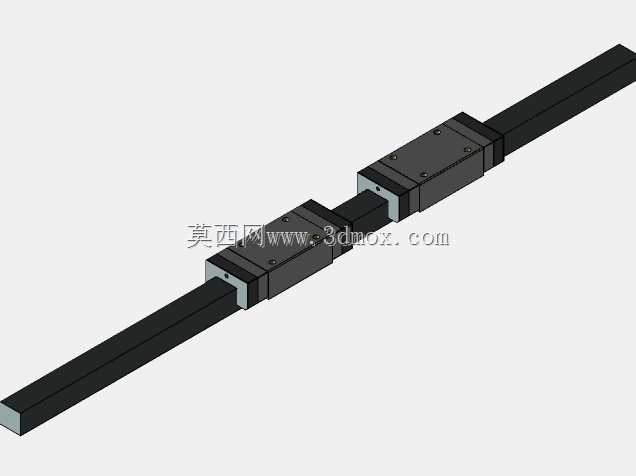

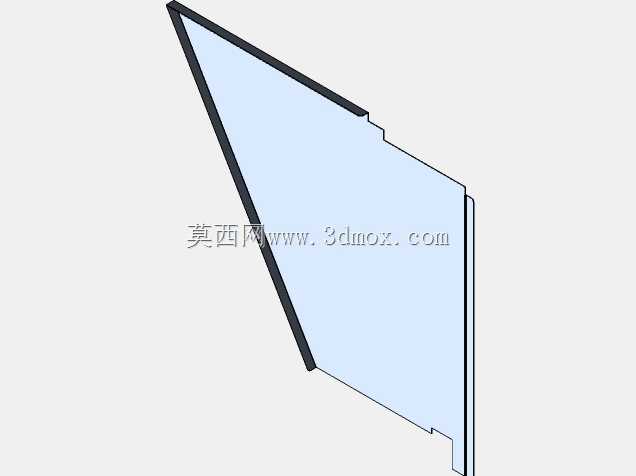

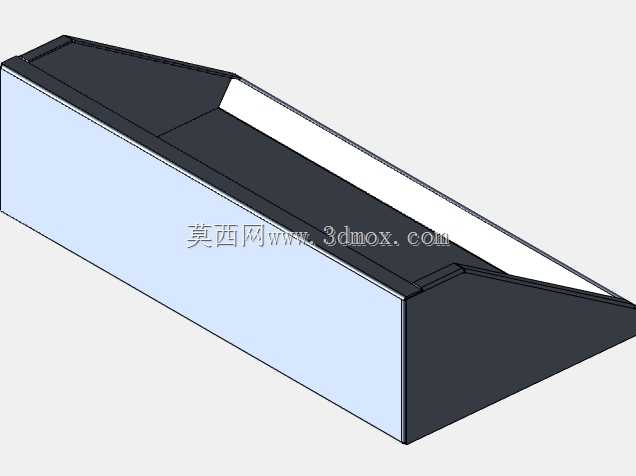

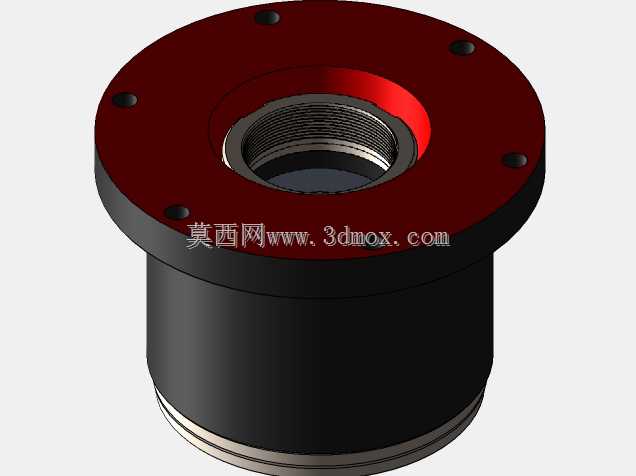

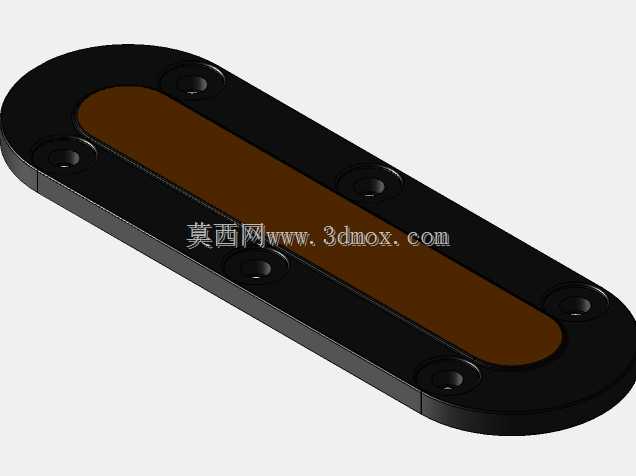

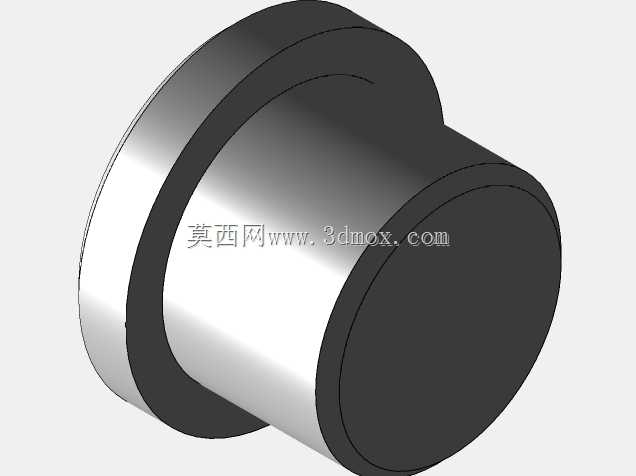

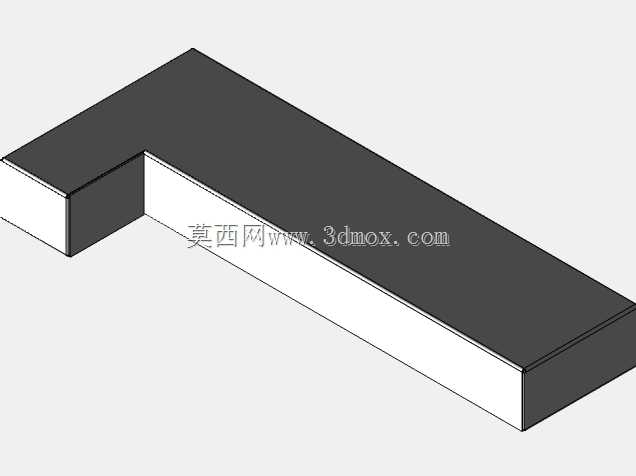

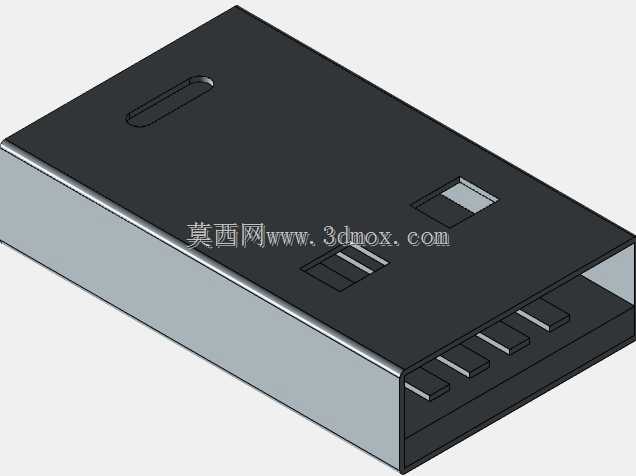

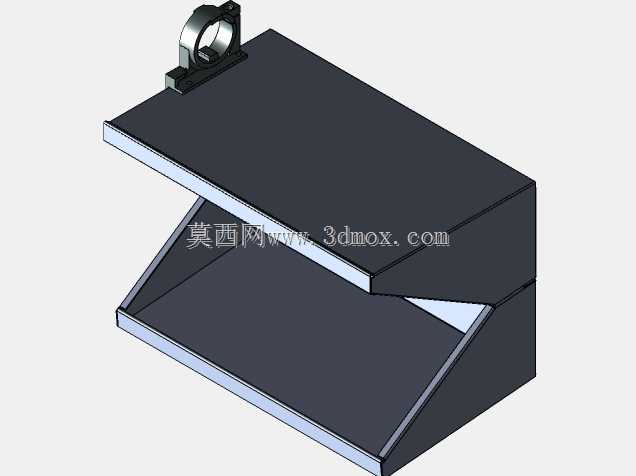

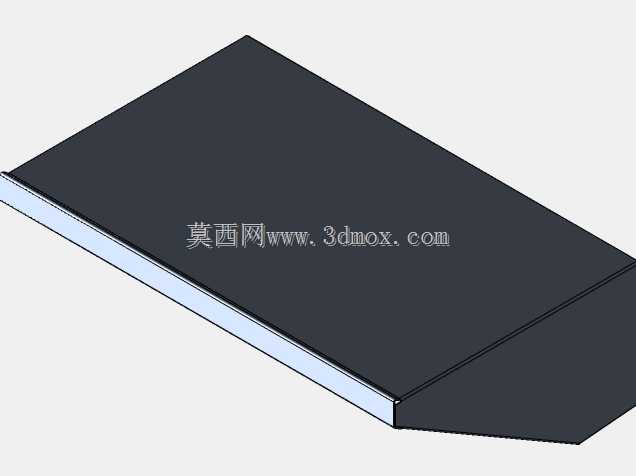

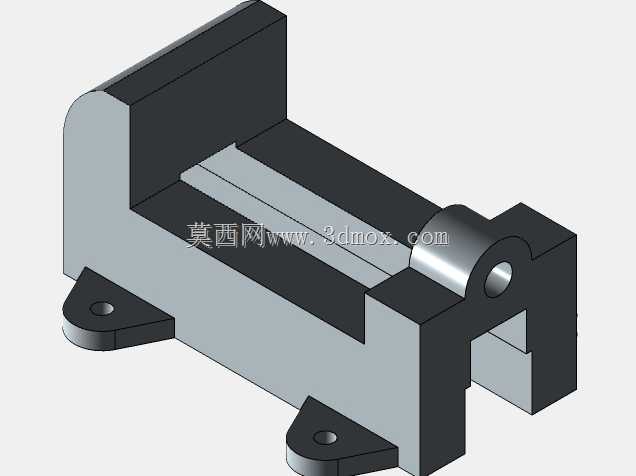

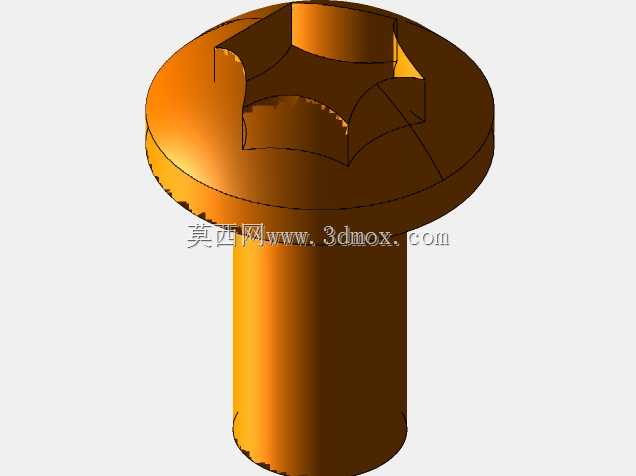

　　不同于切削加工场景下需要承受大切削力的高刚性夹具，三坐标测量过程中，工件仅需克服自身重力保持位置稳定，不会受到额外的切削载荷、冲击载荷，仅需规避探针接触工件时产生的微位移即可，这就给非金属3D打印夹具的应用提供了可行空间。这套夹具在设计时，首先围绕三坐标测量机的工作台安装边界做了基准适配，底部定位基准完全匹配测量台的T型槽间距与螺纹孔位，安装时无需额外转接板即可直接固定，装夹后整体高度控制在测量机Z轴有效行程的下半区间，避免夹具本身占用过多测量行程，保障不同高度工件的检测空间余量。

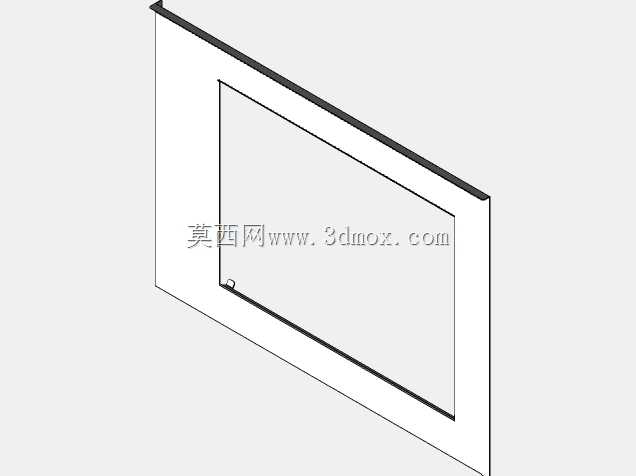

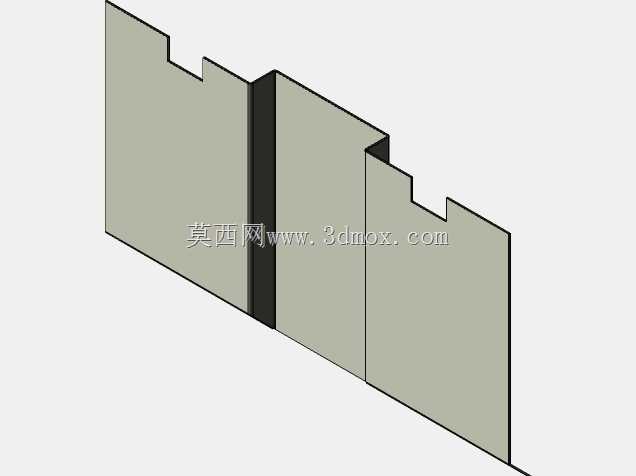

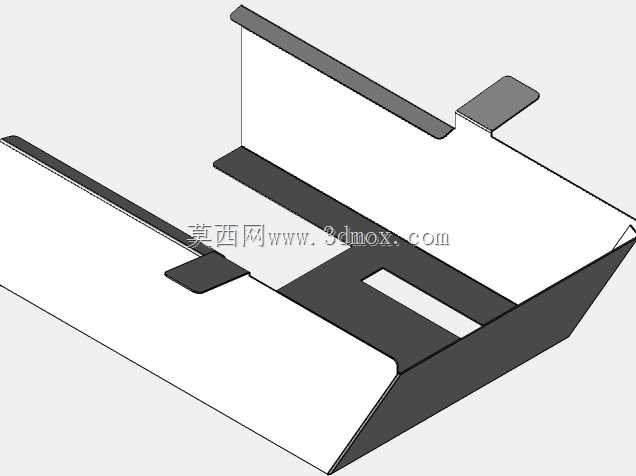

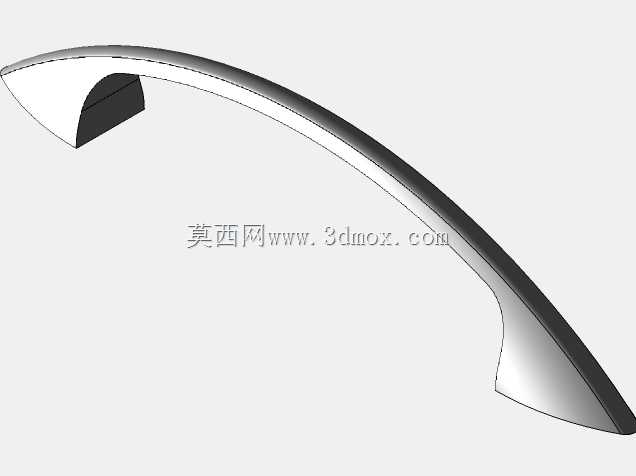

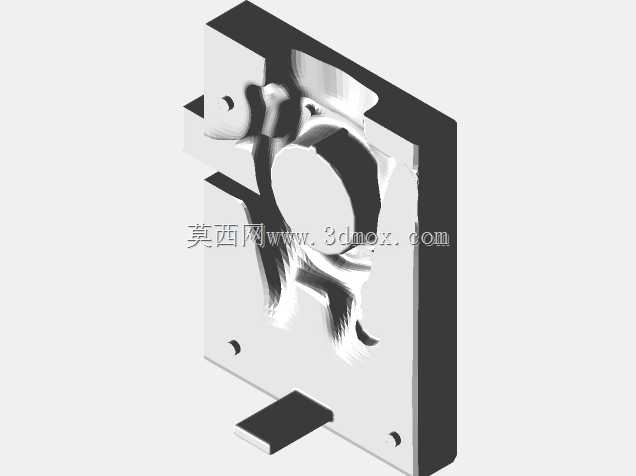

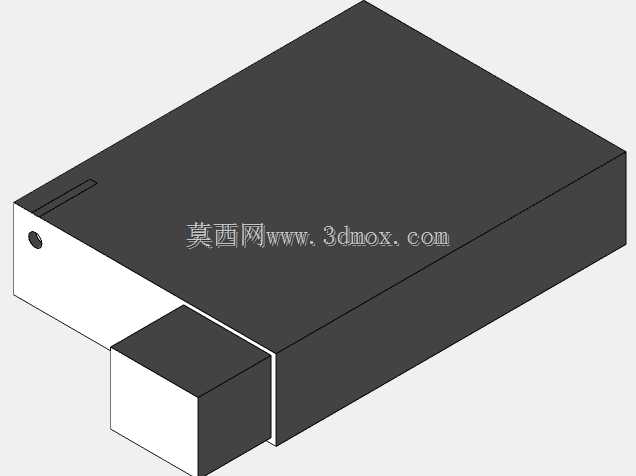

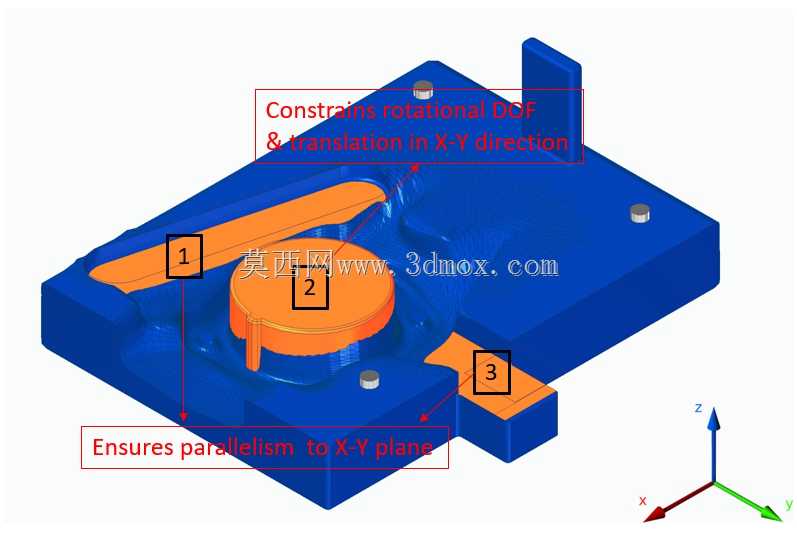

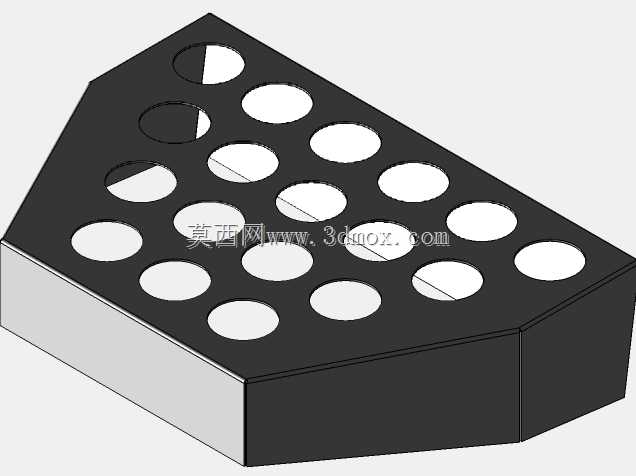

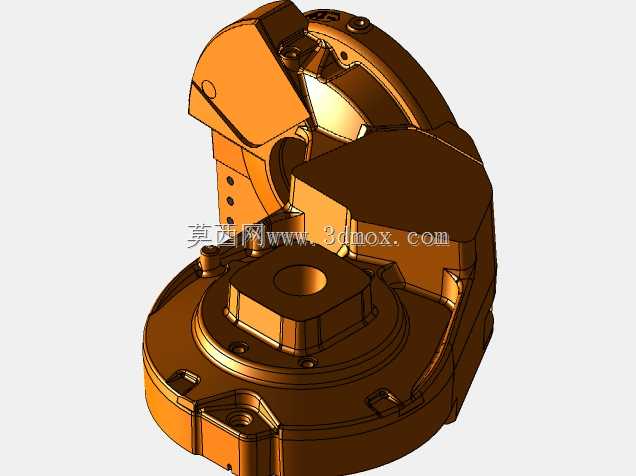

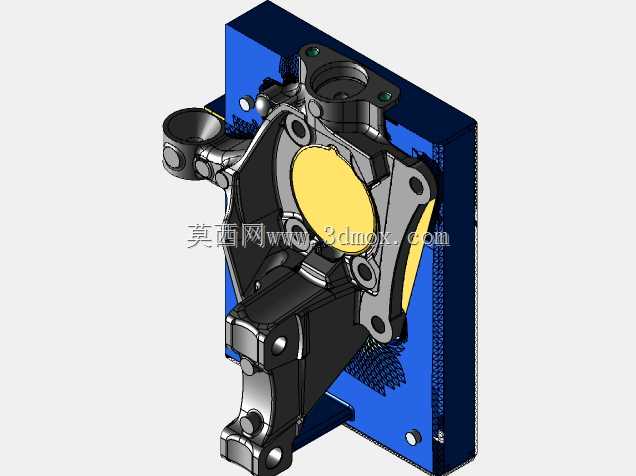

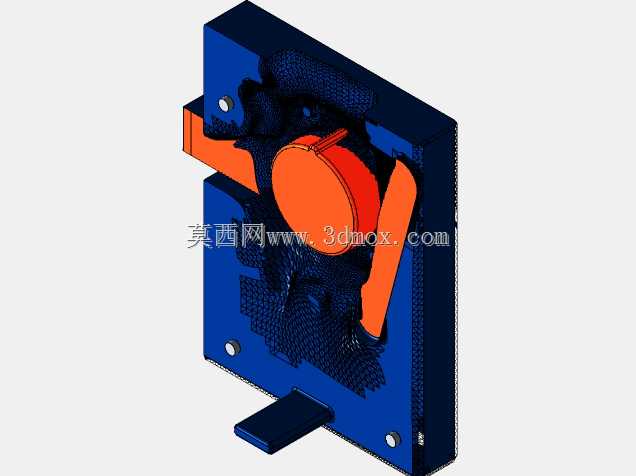

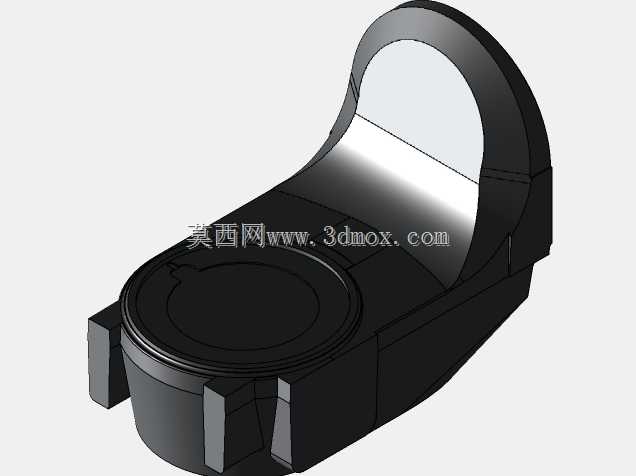

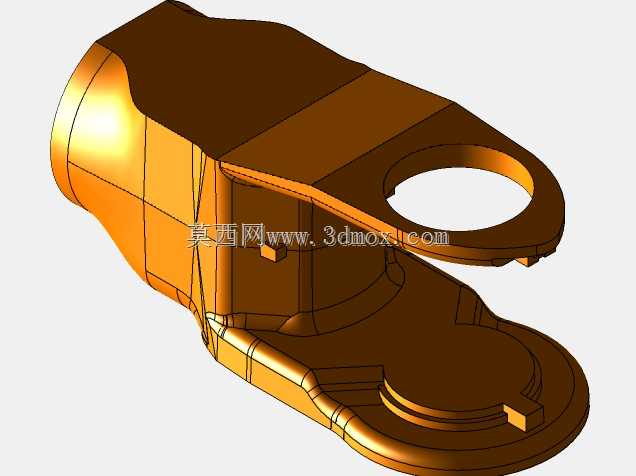

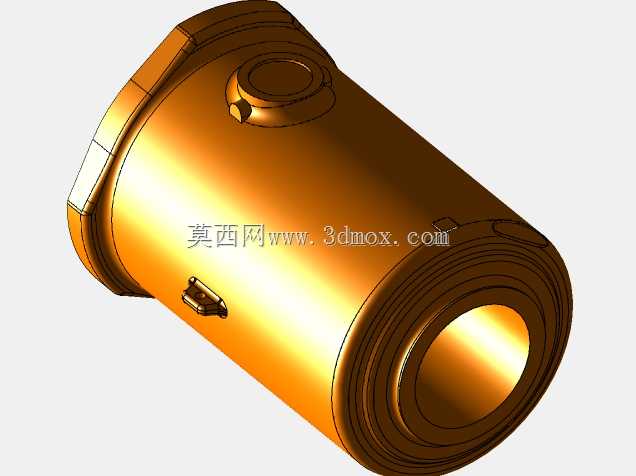

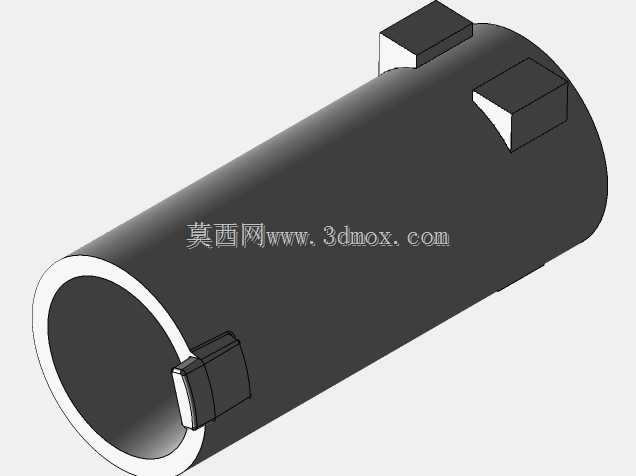

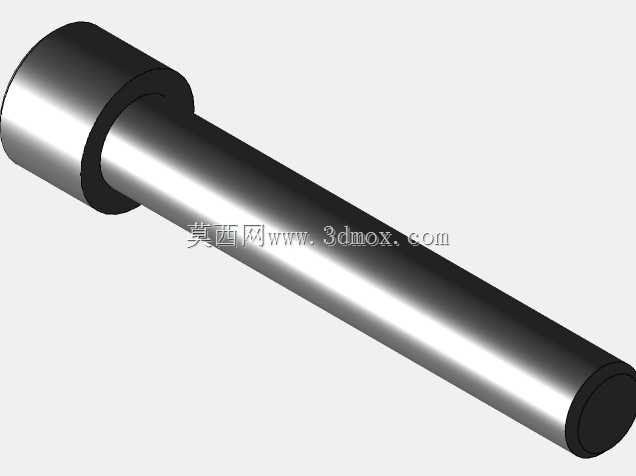

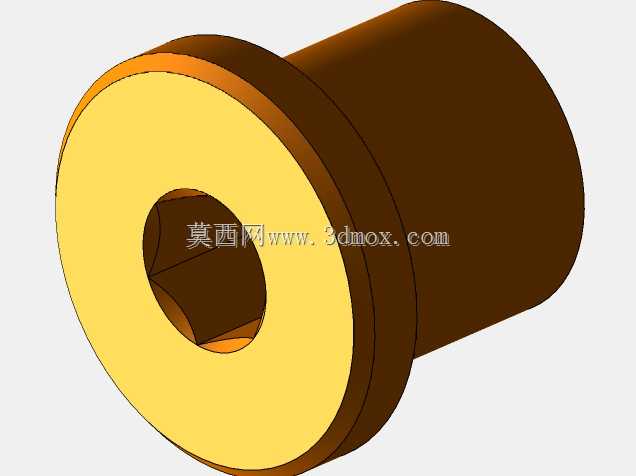

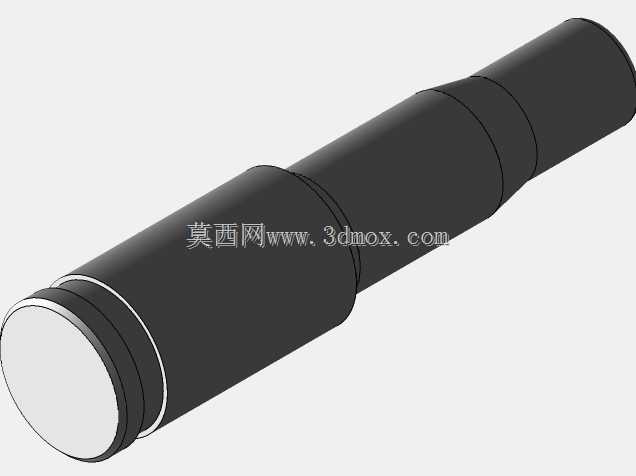

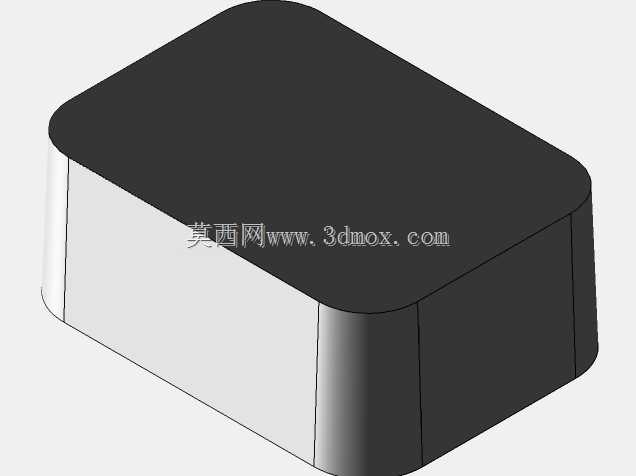

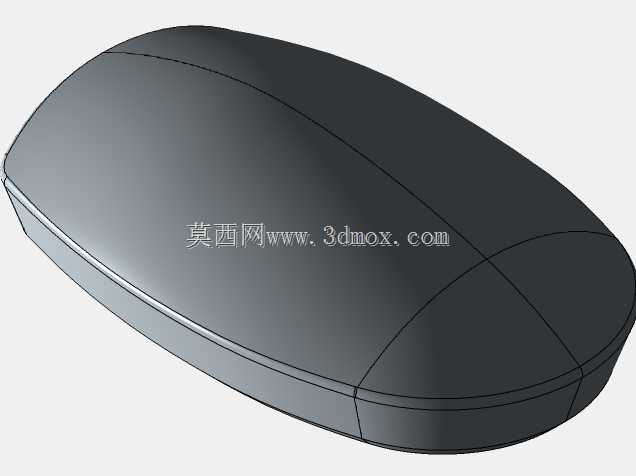

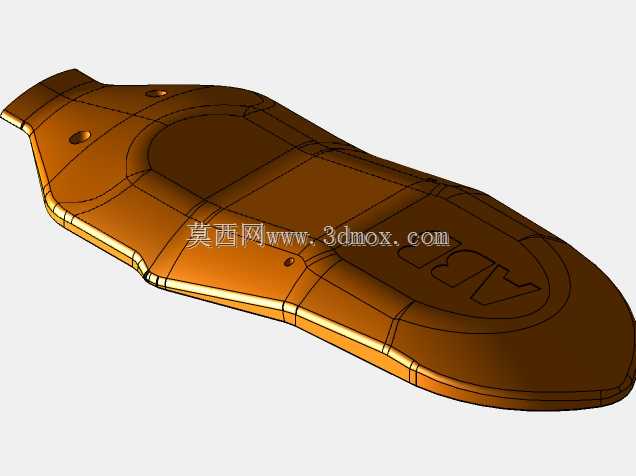

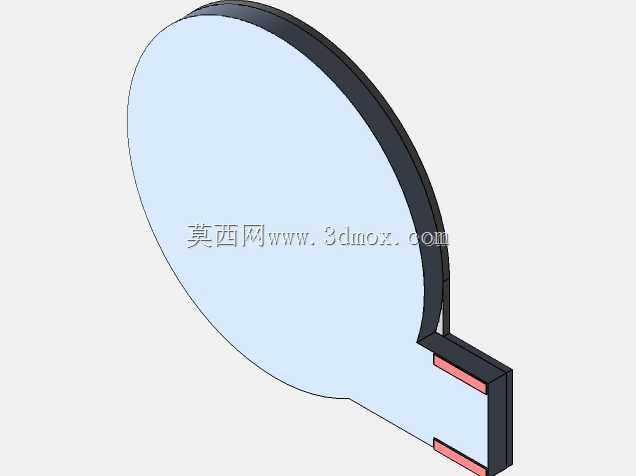

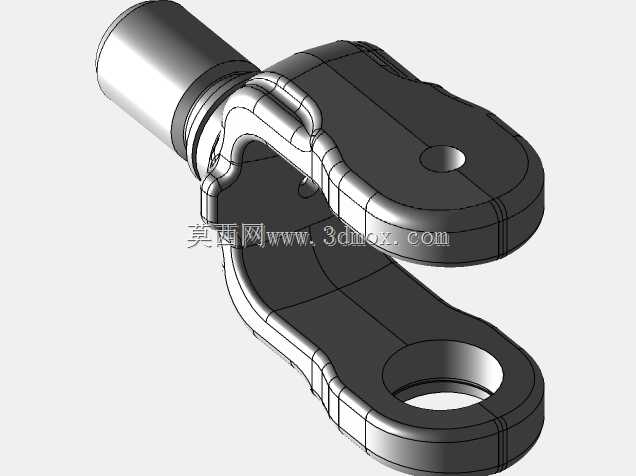

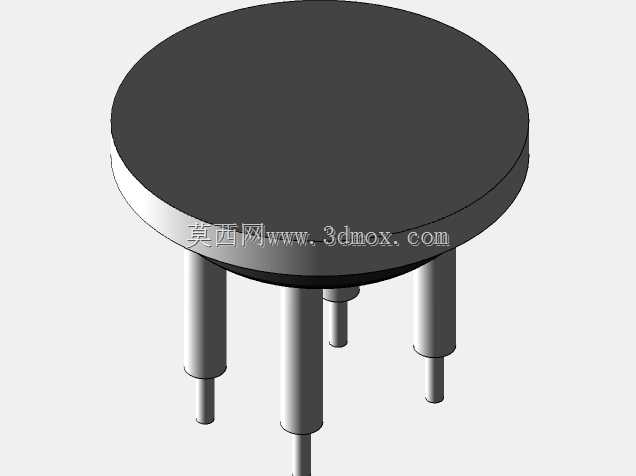

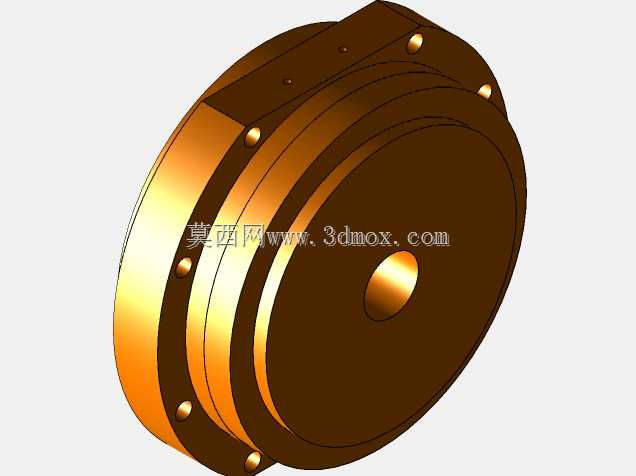

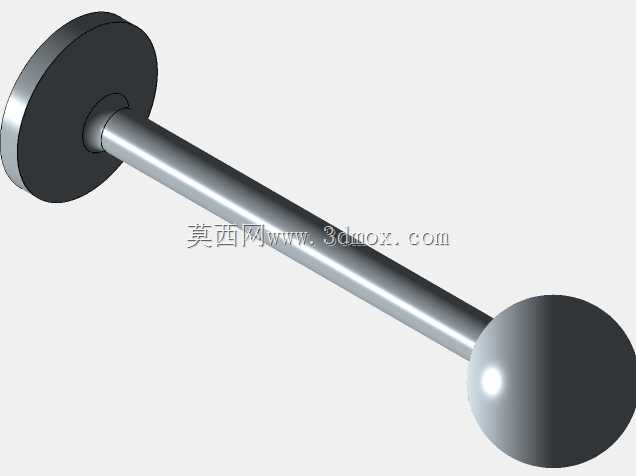

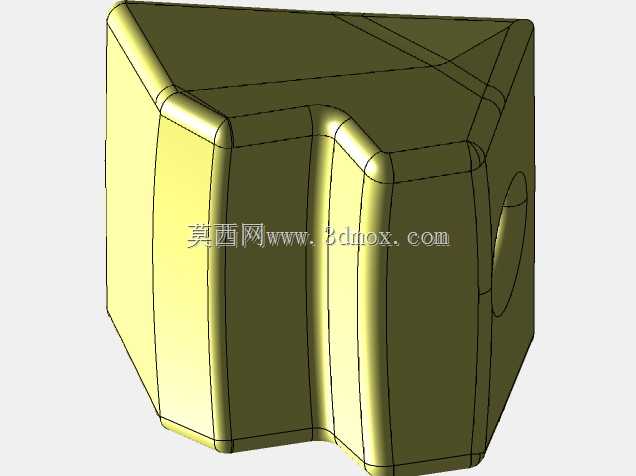

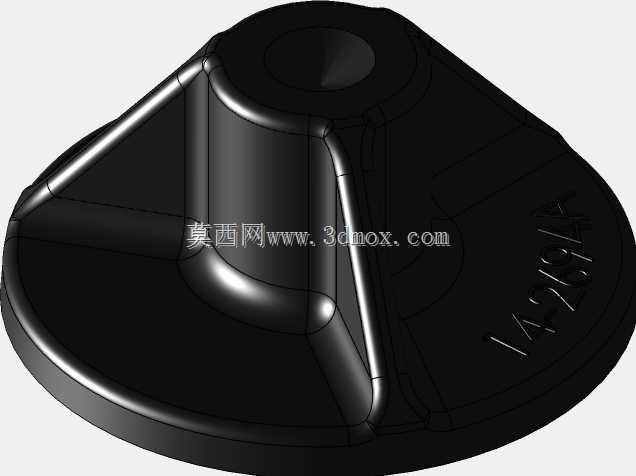

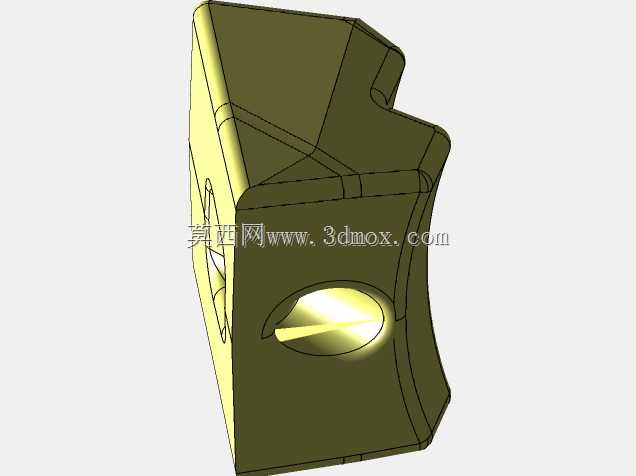

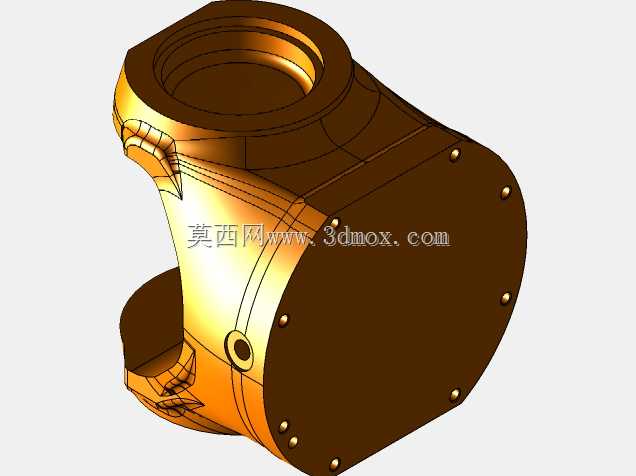

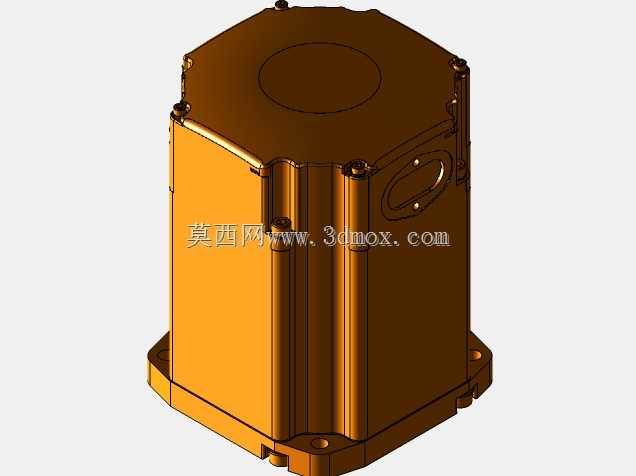

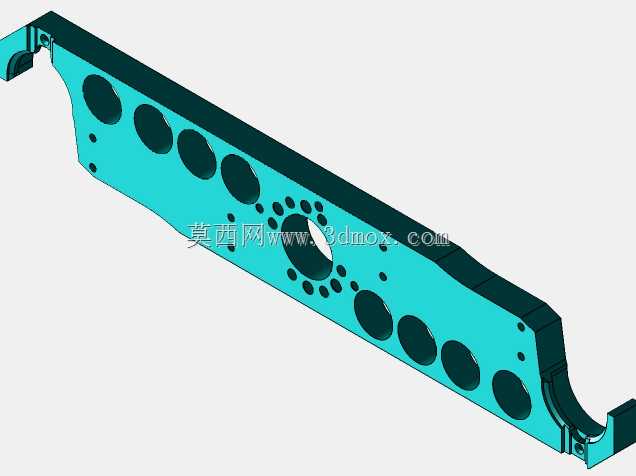

　　夹具的定位型面完全逆向匹配待检测工件的外形轮廓，所有支撑点位都避开了工件的尺寸检测面、形位公差检测基准面，不会出现夹具遮挡探针测量路径的问题，工件装夹到位后无需二次找正，探针可一次性走完所有检测点位，减少重复装夹带来的累计误差。考虑到3D打印工艺的成型特性，夹具的非定位面做了均匀的镂空减重设计，既降低了打印材料消耗，也减轻了夹具自重，避免过重的夹具长期放置在测量台面上造成台面局部形变，影响测量机本身的精度基准。

　　在实际车间应用场景中，这类3D打印夹具尤其适配多品种小批量的机加工零件检测，针对新投产的异形零件，无需通过铣削、线切割等传统机加工方式制作金属夹具，仅需根据工件三维模型调整夹具定位型面，即可快速打印出适配的装夹部件，大幅缩短检测前置准备周期。夹具与工件接触的定位点位做了0.2mm的余量设计，打印完成后仅需对接触点位做简单的打磨去除层纹，即可保证定位精度满足三坐标测量的公差要求，无需做整体的精密后处理，进一步压缩了夹具的制作周期与成本。

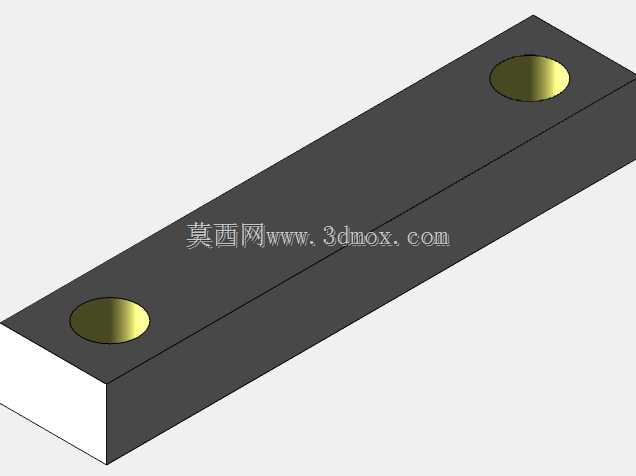

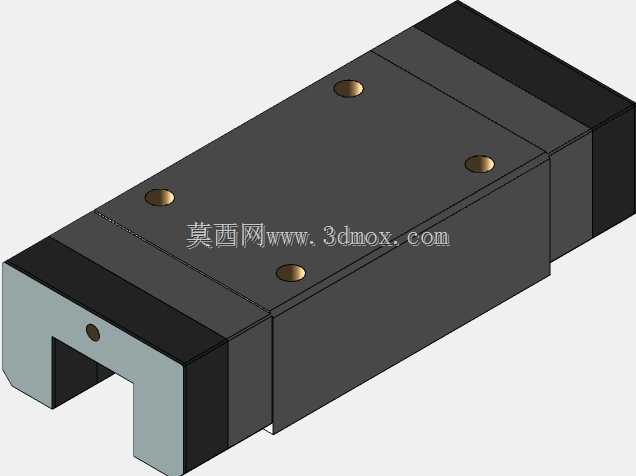

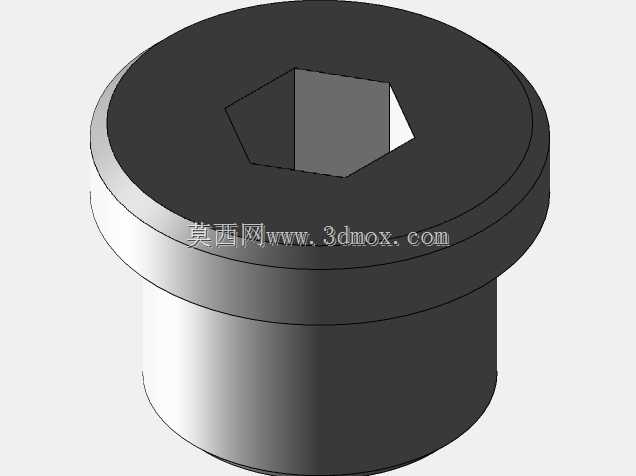

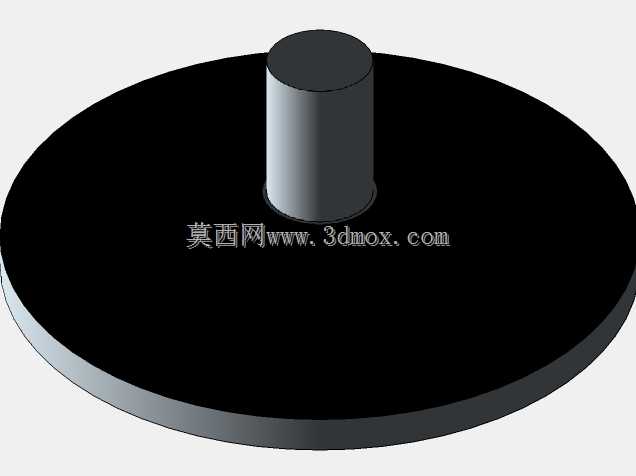

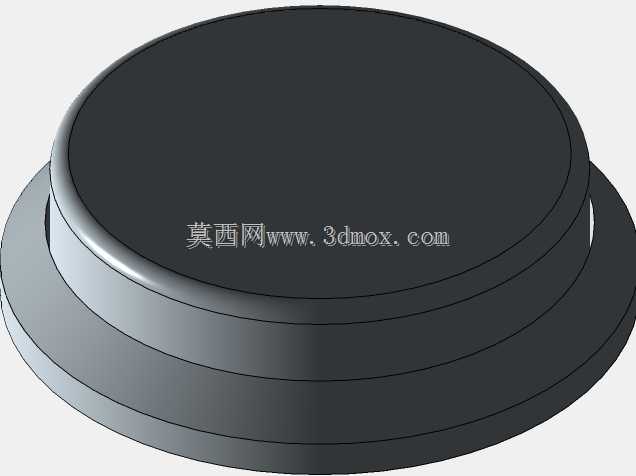

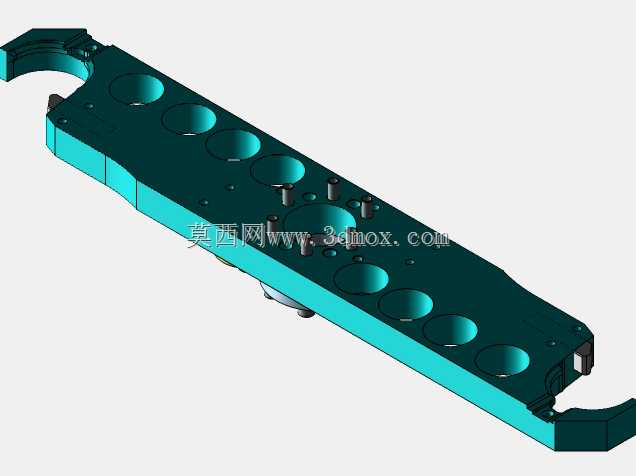

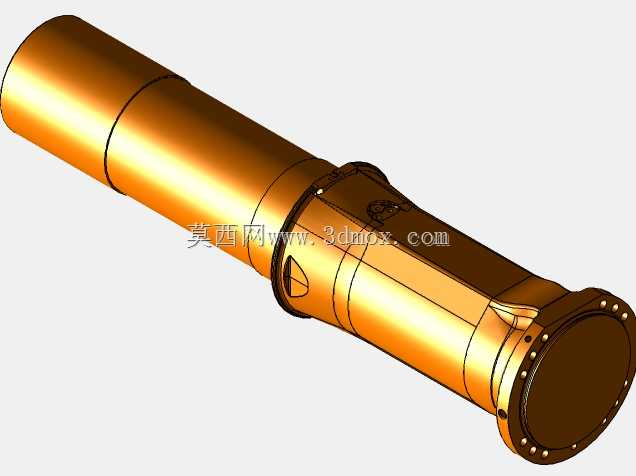

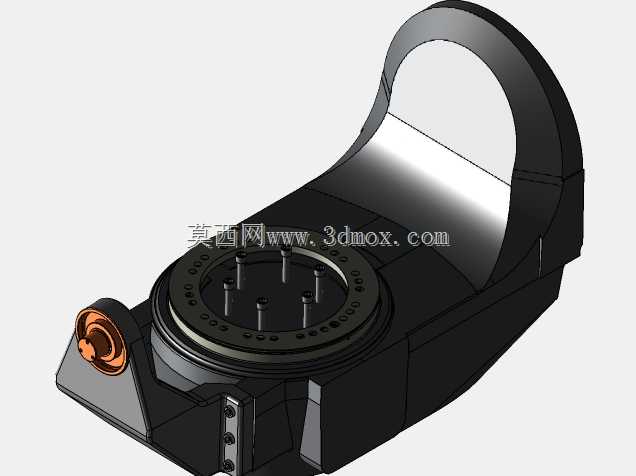

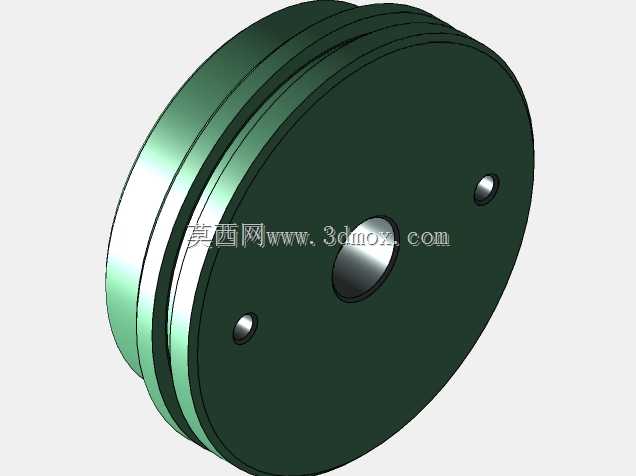

　　从功能特性来看，这套夹具采用分体模块化设计，不同规格的工件定位块可共用同一套底座，更换检测工件时仅需拆装对应的定位模块，无需重新调整底座与测量台的相对位置，可将不同工件切换装夹的时间压缩到传统夹具的三分之一。同时非金属材质的夹具不会像金属夹具那样，与工件接触时产生磕碰划伤，针对铝件、铜件等软质金属加工件，以及表面粗糙度要求较高的精密零件，能有效避免装夹过程中产生的表面损伤，减少检测环节的零件报废率。

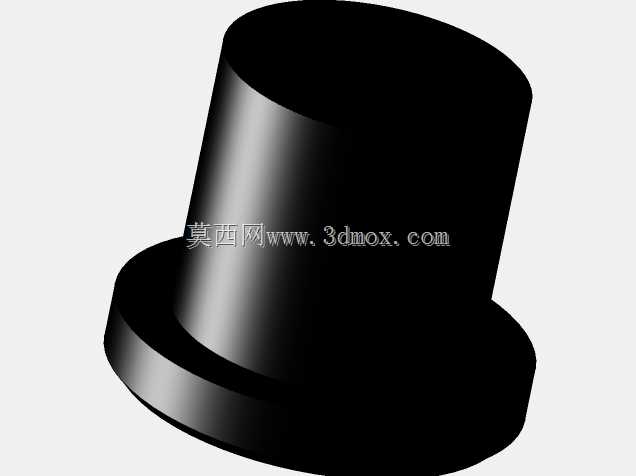

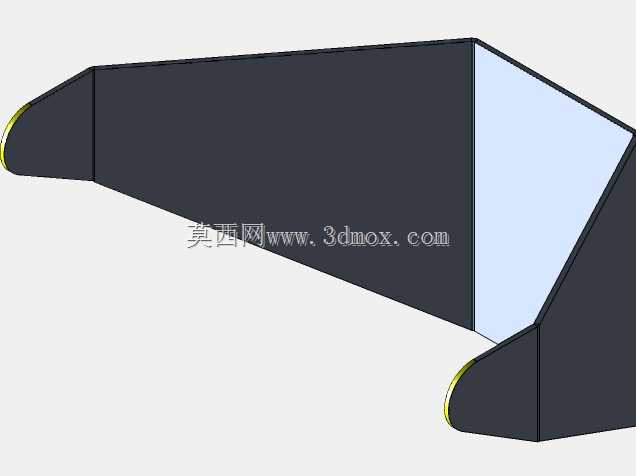

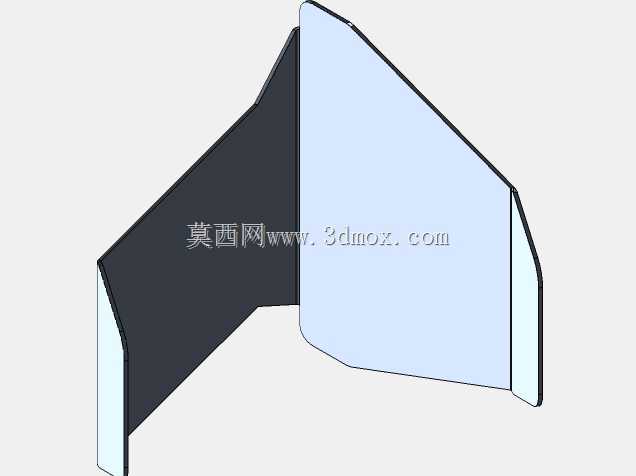

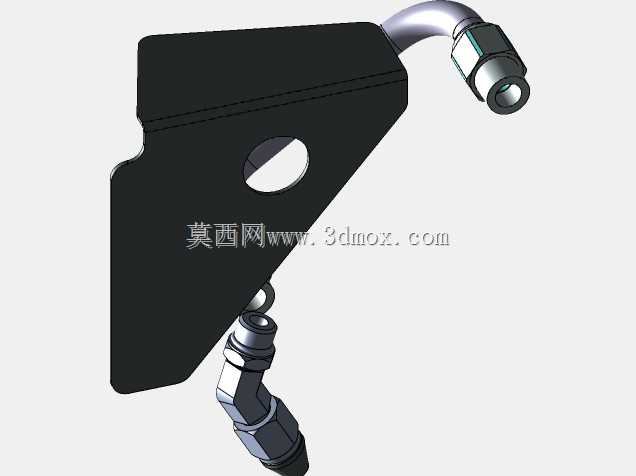

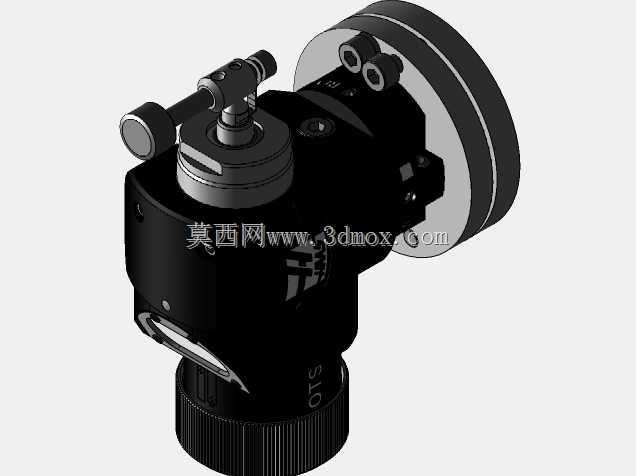

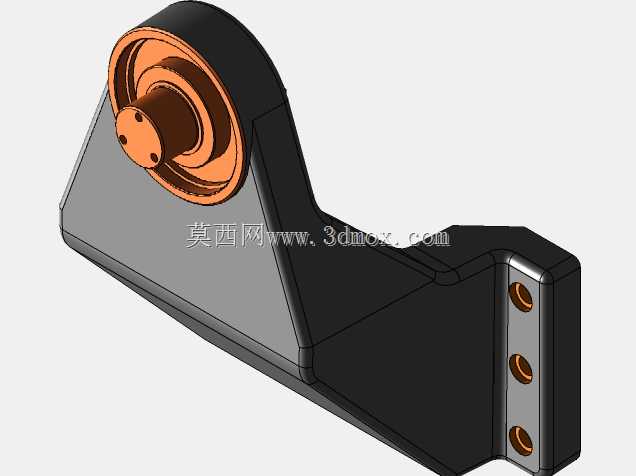

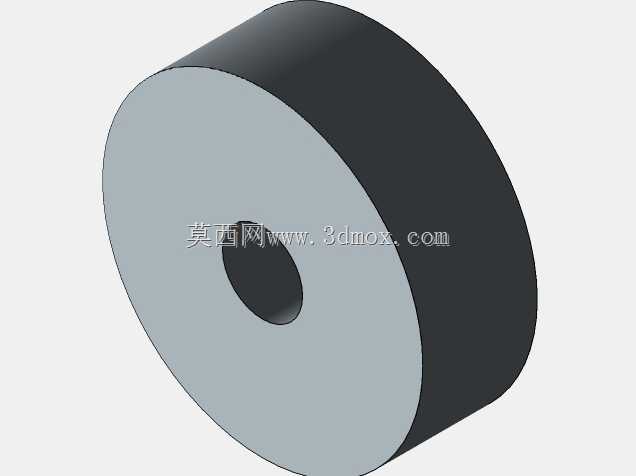

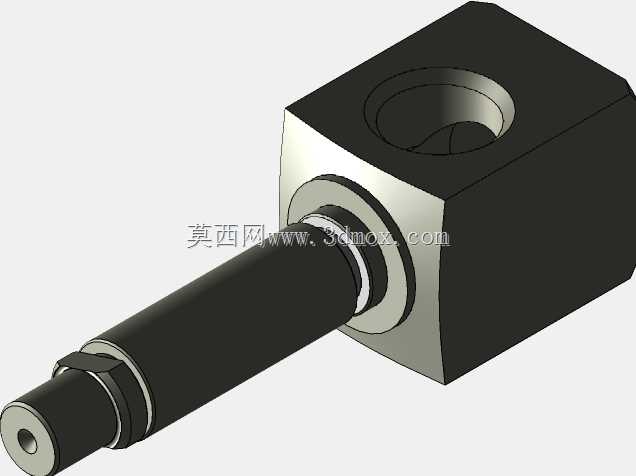

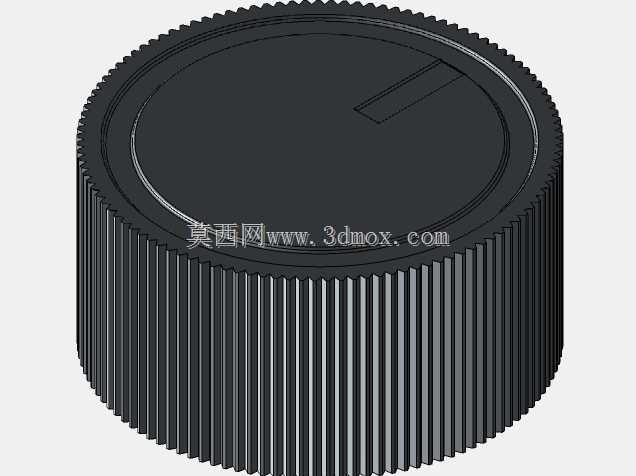

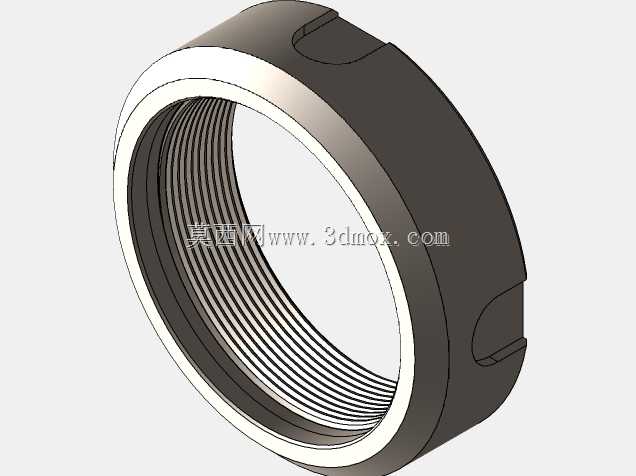

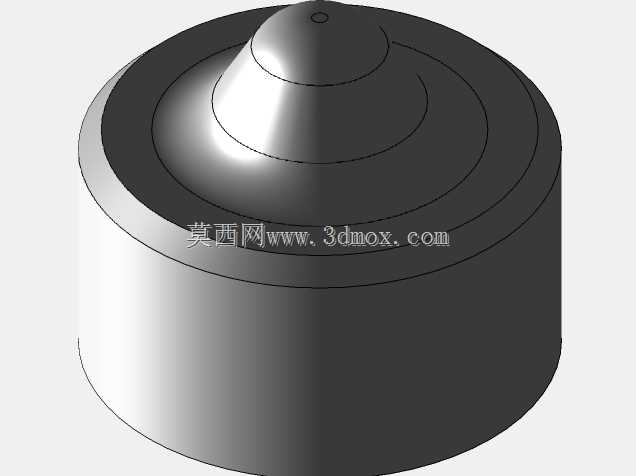

　　设计过程中还充分考虑了探针的移动路径避让，夹具的支撑臂全部做了斜向让位设计，在保证支撑刚性的前提下，尽可能缩小夹具在测量空间内的投影范围，探针在测量工件侧面、底面特征时，不会与夹具结构发生碰撞，无需在测量程序中额外添加过多的避让路径，有效提升了单工件的检测效率。针对部分带悬臂特征的易变形工件，夹具还预留了可调节的辅助支撑点位，可根据工件的实际变形情况加装支撑顶块，抵消工件自重带来的形变，保证测量数据能真实反映工件加工后的实际尺寸，避免装夹形变带来的检测数据偏差。
