奥迪大众标识融合创意造型结构设计

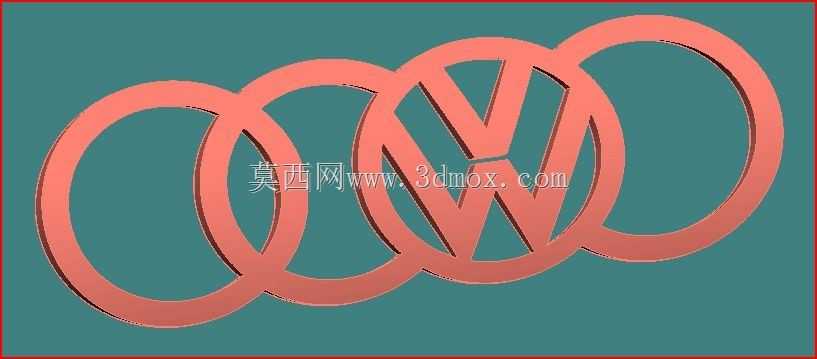

　　本次完成的创意造型结构，核心是将奥迪四环标识与大众VW标识做嵌套融合设计，最初的设计触发点来自日常观察到的两车碰撞趣味场景，没有走常规的标识独立建模路线，而是从结构干涉、曲面衔接的工程角度出发，把两个品牌标识的轮廓做了一体化的融合处理。先拆解两个标识的基础几何特征：奥迪四环为等径圆环阵列，相邻圆环存在固定的相交重叠区域，单环的截面为等厚度矩形环带，环带的内外圆角统一做R0.8处理，避免锐边应力集中；大众VW标识为内嵌于圆环轮廓内的V、W字母组合，字母的笔画宽度与奥迪四环的环带宽度保持一致，保证视觉上的重量感统一。设计过程中没有直接做布尔求差或求和的粗暴运算，而是先提取两个标识的轮廓交线，在四环从左数第二、第三个环的相交区域，将VW标识的外轮廓与环带的内轮廓做G2连续的曲面桥接，让VW标识自然嵌入两个环的重叠区间，从视觉上形成四环“咬合”住VW标识的效果，完全还原碰撞融合的视觉感受，同时保证整个造型的壁厚统一为2mm，适合后续的3D打印、激光切割或者数控铣削加工。从应用场景来看，这类创意融合造型并非用于车辆原厂的标识装配，更多是面向汽车文化周边、桌面装饰摆件、车迷收藏手办的结构设计，也可以作为汽修门店、汽车文化展馆的小型装饰构件使用。建模时先绘制两个标识的平面草图，完全对齐两个品牌官方标识的比例参数：奥迪四环的环心距为单环外径的0.6倍，VW标识的外圆直径与单环外径完全一致，将VW标识的圆心与奥迪四环左数第三环的圆心重合，

　　此时VW标识的左侧笔画刚好延伸至左数第二个环的内部区域，右侧笔画延伸至第四环的边缘，刚好形成四环包裹VW的视觉效果。之后对平面草图做拉伸处理，拉伸过程中在造型的背面做0.5mm深度的沉台设计，沉台尺寸匹配常见的3M胶粘贴尺寸，也预留了1mm直径的安装孔位，孔位中心距造型下边缘5mm，既可以粘贴固定，也可以通过螺丝安装在墙面、展架上。外形尺寸方面，整个造型的总宽度为120mm，总高度为40mm，整体厚度为3mm，属于小型装饰件的尺寸范畴，安装边界上，背面的粘贴区域为连续平面，没有凸起结构，安装时只需要保证安装面的平面度误差不超过0.2mm，就可以实现牢固贴合，不会出现翘边问题。结构细节上，所有的笔画相交位置都做了0.3mm的圆角过渡，

　　避免加工时出现刀具干涉或者打印时的支撑残留，环带与字母笔画的连接位置做了加厚0.5mm的加强筋处理，因为这些位置是造型的受力薄弱点，日常拿取或者轻微磕碰时容易出现断裂，加强筋隐藏在造型背面，不会影响正面的视觉效果。设计时也考虑了不同加工工艺的适配性：如果采用FDM3D打印，不需要添加额外支撑，所有的悬空角度都大于45度，打印层厚设置为0.2mm就可以实现光滑的表面效果；如果采用激光切割加工，只需要提取平面轮廓线，就可以直接导入切割设备加工亚克力、金属板材；如果采用数控铣削加工，正面的曲面过渡区域采用球头刀精加工，走刀路径沿着环带的圆周方向，可以减少刀痕残留。从结构设计的合理性来看，整个造型没有多余的装饰结构，

　　所有的曲面过渡都服务于“两个标识碰撞融合”的核心创意，没有为了视觉效果牺牲结构强度，壁厚均匀，不会出现注塑加工时的缩痕问题，如果后续需要开模做批量生产，只需要在造型的背面添加进胶口和顶针位置，就可以直接用于注塑模具设计，不需要做大幅的结构修改。日常使用场景中，这类造型可以作为车迷的桌面摆件，搭配小型底座就可以放置在办公桌、汽车中控台上，也可以作为汽修活动、车友会的纪念周边，相比单独的品牌标识，融合后的造型更具话题性和趣味性，同时结构上完全满足日常使用的强度要求，不会因为轻微的摔碰就出现结构损坏。建模过程中反复调整了VW标识的嵌入深度，最初的版本是将VW标识完全放在四环的前方，视觉上层次感太强，没有碰撞融合的感觉，之后调整了两个标识的曲面位置，让VW标识的部分笔画与四环的环带处于同一平面，部分笔画嵌入环带内部，形成互相穿插的效果，才最终达到了视觉上的融合感，同时保证所有的几何特征都可以被常规加工工艺实现，不存在无法加工的倒扣或者极小特征。
