带缓冲防护结构的分体式手机保护外壳

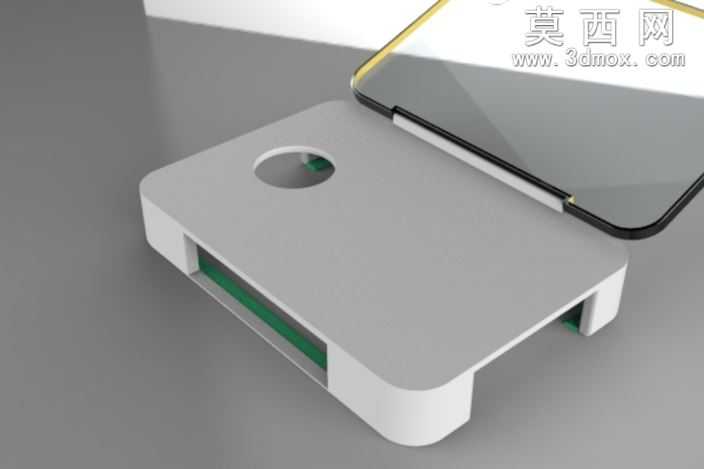

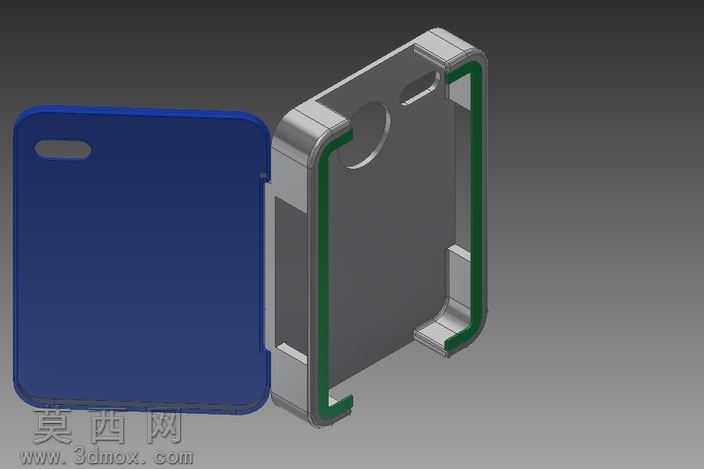

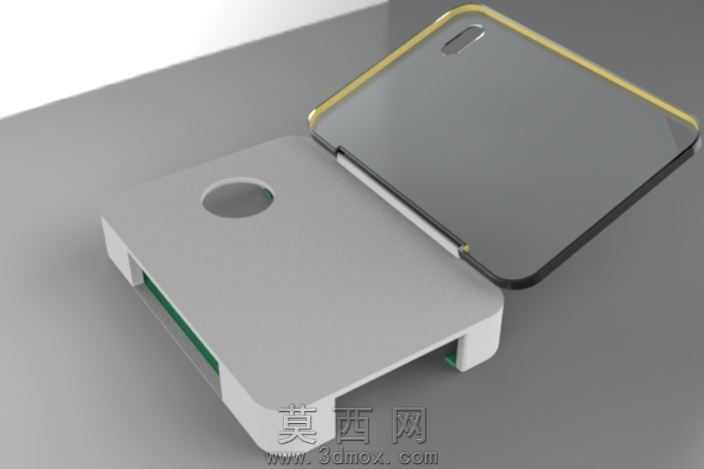

本手机外壳三维模型采用分体式结构设计，整体分为后盖主体与边框承托两个独立组件，在三维建模过程中严格遵循消费电子配件的尺寸公差规范，先以基准平面定位手机整机的轮廓边界，依次绘制摄像头开孔、侧边按键避让位、底部接口预留槽的二维草图，通过拉伸、切除、倒圆角等基础特征完成主体基础形态搭建。针对边框组件的防护结构，建模时在四个边角位置做了加厚的弧形缓冲凸台，内侧预留了软质缓冲条的安装卡槽，图中绿色区域即为缓冲嵌件的装配位，建模时通过分割线、组合特征将硬塑边框与软胶缓冲件的装配间隙精准控制在0.15mm，既保证装配贴合度又避免安装干涉。后盖部分采用一体化弧面设计，边缘做了2.5D过渡倒角，贴合手掌握持弧度，表面材质在渲染阶段分别赋予不同材质属性：蓝色后盖模拟磨砂PC材质的哑光质感，调整粗糙度参数至0.3、反射率0.2还原细腻磨砂触感；银灰色边框模拟硬质PC加玻纤的半哑光质感，边缘高光做弱化处理避免塑料感过重；绿色缓冲条模拟TPU软胶的高弹性哑光质感，适当提高漫反射参数体现软质材料的视觉特性。设计思路上兼顾防护性与拆装便捷性，边框采用上下分段式卡扣结构，建模时精准设计卡扣的扣合量与拔模斜度，保证安装后卡扣配合紧密无松动，同时无需借助工具即可徒手拆装；后盖与边框采用嵌入式配合，贴合面做了一圈定位止口，避免组装后出现错位缝隙。渲染阶段采用三点布光方案，主光源从侧上方45度打亮产品主体轮廓，辅光源补亮暗部细节避免阴影死黑，背光源勾勒产品边缘轮廓提升立体感，背景选用深灰色渐变突出产品本身的结构层次，完整呈现外壳的装配关系、材质差异与结构细节，可直接用于产品结构验证、3D打印手板制作或注塑模具开发的参考依据。
