带宝塔接头的筒式外置过滤滤水器

　　在流体输送与液压润滑系统的现场运维里，这类筒式滤水器是拦截管路杂质、保护下游精密元件的核心基础部件，常被布置在泵吸入口、阀组前端、冷却回路支路等位置，不管是小型机床的切削液循环管路、实验室小型水处理装置，还是农用机械的燃油前置过滤、小型液压站的回油过滤段，都能看到这类结构的过滤元件身影。不同于大流量工业管线用的法兰连接重型过滤器，这款滤水器采用顶部宝塔接头的快接结构，不需要额外加工连接螺纹或者配套法兰紧固件，直接对应内径匹配的橡胶、尼龙软管就能插接，配合喉箍锁紧即可完成密封固定，在小通径、紧凑安装空间的场景里，装配效率比螺纹连接结构高不少，也能适配一定范围内的管路角度偏差，降低现场配管的对齐精度要求。从结构设计逻辑来看，

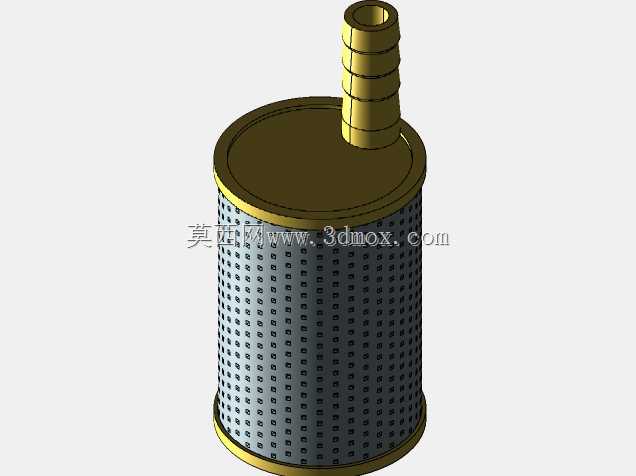

　　这款滤水器采用上下端盖加周向冲孔支撑网的组合结构，上端盖一体化成型出宝塔接头的流道，流体从顶部接头进入滤腔后，会透过滤材层从周向流出，杂质被截留在滤材内侧，这种外流式的过滤结构能让滤材的有效过滤面积最大化，同等体积下比轴向平推式滤芯的纳污量高40%左右，也能避免杂质堆积在接头位置造成流道堵塞。周向的冲孔金属网不承担过滤精度的功能，主要是给内侧的滤材提供刚性支撑，避免流体压差过大的时候滤材被压溃变形，上下端盖的卷边结构把支撑网和滤材的两端牢牢压紧密封，防止未经过滤的流体从侧边缝隙短路流向下游，端盖边缘做了圆弧卷边处理，没有尖锐的冲压毛刺，装配的时候不会割破连接软管，也能避免运维人员更换滤芯的时候被划伤。在安装边界的设计上，

　　这款滤水器的主体为等直径圆柱结构，顶部宝塔接头的轴线与筒体轴线重合，安装的时候只需要预留出筒体直径1.2倍的径向操作空间，就能完成滤芯的插拔更换，不需要额外预留侧面的操作工位，轴向尺寸上，宝塔接头的多道环形凸棱是标准的软管连接结构，每道凸棱的高度和间距都符合通用软管接头的尺寸规范，只要软管内径和接头外径匹配，就能保证插接后的密封可靠性，不需要额外缠绕生料带或者加装密封垫片。实际选型的时候需要注意，这类滤水器的支撑网冲孔直径是固定的，内侧适配的滤材精度可以根据系统的清洁度要求更换，从100目到20微米的滤材都能适配这个壳体结构，不需要改动外部安装尺寸就能调整过滤精度，对于设备迭代升级的时候提升系统清洁度非常友好，

　　不用重新设计管路接口和安装空间。另外这种全金属的端盖和支撑网结构，可以兼容矿物油、水基乳化液、常温清水等多种常见工业流体，不会出现普通塑料壳体遇油溶胀、长期受压开裂的问题，在-20℃到80℃的常规工作温度区间内，结构强度和密封性能都能保持稳定，适合绝大多数通用工业场景的流体过滤需求。在三维建模的过程中，这类零件需要重点注意几个关键尺寸的公差配合：首先是宝塔接头各道凸棱的外径尺寸，公差要控制在±0.1mm以内，不然会出现软管插接过松容易脱落、或者插接过紧装配困难的问题；其次是筒体的圆度公差，要是筒体变形失圆，滤材和支撑网之间就会出现缝隙，造成过滤短路；还有上下端盖与支撑网的卷边位置，要保证卷边后的压紧力均匀，不然长期在流体脉冲压力的冲击下，容易出现端盖脱落的故障。很多新手建模的时候容易忽略宝塔接头凸棱的导入角设计，实际上每道凸棱的前端都做了15度的导入倒角，方便软管顺利套入，凸棱的后侧是直角结构，能卡住软管内壁，防止管路受压的时候软管被弹出，这些细节都是实际装配过程中总结出来的实用结构，不是凭空画出来的装饰特征。
