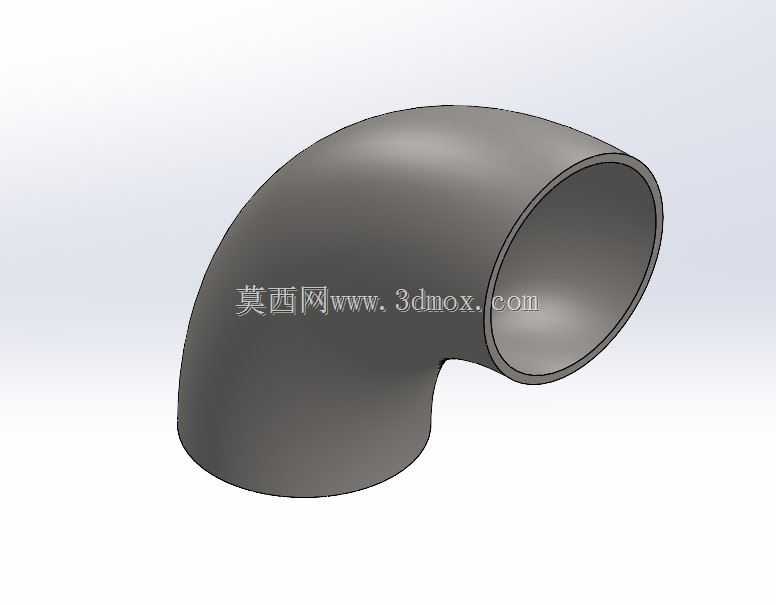

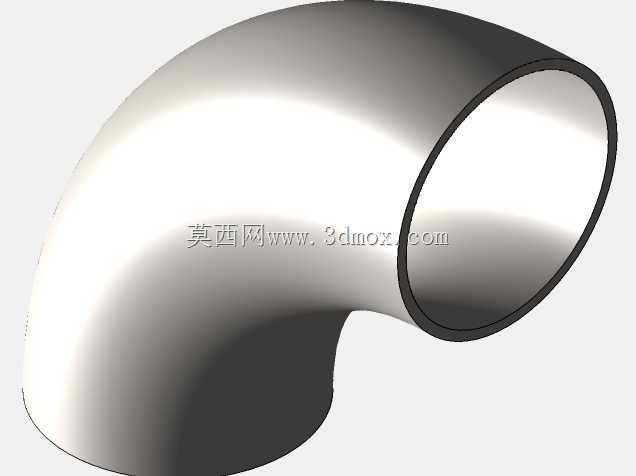

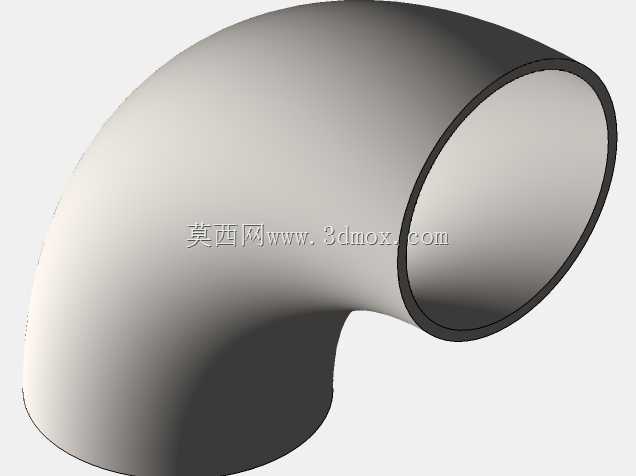

90度1.5倍外径弯头管路连接件

　　在工业流体输送系统的管路布局中，90度弯头是改变管路走向最常用的核心管件之一，这款1.5倍弯曲半径的外径90规格弯头，主要应用在中低压流体输送场景，涵盖民用给排水、暖通空调循环管路、普通化工介质输送、气动系统管路排布等多个工程领域。不同于长半径弯头的大空间占用，也区别于短半径弯头的高流阻特性，1.5倍弯曲半径的弯头在管路转向时，能在有限的安装空间内平衡流阻损失与布局紧凑性的需求，既不会因为弯曲半径过小造成介质流经时产生过大的局部压力损失，也不会因为弯曲半径过大导致管路排布占用过多的设备内部空间，非常适合设备内部管路集成度较高的场景使用。从实际工程使用角度看，这类弯头的两端采用等径对接结构，可直接与同外径的管路进行焊接、

　　卡压或者套接连接，连接部位的壁厚与本体保持一致，能保证连接后的管路整体承压能力均匀，不会在接口位置出现应力集中或者承压薄弱点。弯头的内壁过渡区域做了顺滑的圆弧处理，没有突兀的折角或者台阶，介质流经转向位置时不会产生明显的紊流或者涡流，一方面可以降低介质输送过程中的压力损耗，减少泵组的动力输出能耗，另一方面也能避免介质中的固体颗粒在转向位置沉积，减少管路堵塞的风险，对于输送含少量杂质的流体场景也有较好的适配性。在三维建模设计过程中，首先需要确定核心的弯曲半径参数，1.5倍外径的弯曲比例是这类弯头的核心设计基准，建模时需要先绘制弯头的中心轨迹线，以90度圆弧作为中心路径，再以管路的通径截面沿路径进行扫掠成型，

　　之后对两端的对接端面做垂直度处理，保证对接安装时端面能与管路轴线完全垂直，避免安装后出现管路错位或者密封失效的问题。外形尺寸方面，这款弯头的两个接口端面中心到弯曲中心的距离严格按照1.5倍外径的比例设定，安装时需要预留的空间边界可以直接通过两个接口的轴线交点进行测算，两个接口的轴线呈标准90度垂直状态，安装定位时可以直接以两个端面的轴线作为基准，不需要额外做角度校正，能有效提升现场管路装配的效率。从结构强度角度看，弯头的整体壁厚保持均匀一致，弯曲段的外侧壁厚没有因为成型拉伸出现过度减薄，内侧也没有因为挤压出现壁厚过度增加的情况，能保证整个弯头各个位置的承压能力保持在同一水平，在额定压力工况下长期使用不会出现局部变形或者渗漏的问题。

　　在管路系统的装配选型中，这类弯头可以直接替换同规格的冲压弯头或者铸造弯头，安装尺寸完全兼容通用管路的安装标准，不需要对现有管路布局做额外修改，适配性较强。对于设备内部的管路排布设计来说，选用这款弯头可以在完成90度转向的同时，让管路布局更加规整，减少不必要的空间占用，同时顺滑的流道设计也能降低管路运行过程中的振动和噪音，提升整个流体系统的运行稳定性。建模过程中还需要注意两端接口的公差配合，对接端面的外径尺寸公差控制在合理范围内，保证与配套管路连接时的配合间隙符合安装工艺要求，既不会因为间隙过大导致焊接或者密封难度增加，也不会因为间隙过小造成装配时无法顺利对接。另外弯头的外表面没有多余的凸起或者结构，整体呈光滑的圆弧曲面，安装后不会对周边的其他零部件造成干涉，也方便后期做保温层包裹或者防腐处理，适配不同工况下的后续施工需求。
