森海塞尔IE800入耳式耳机结构设计

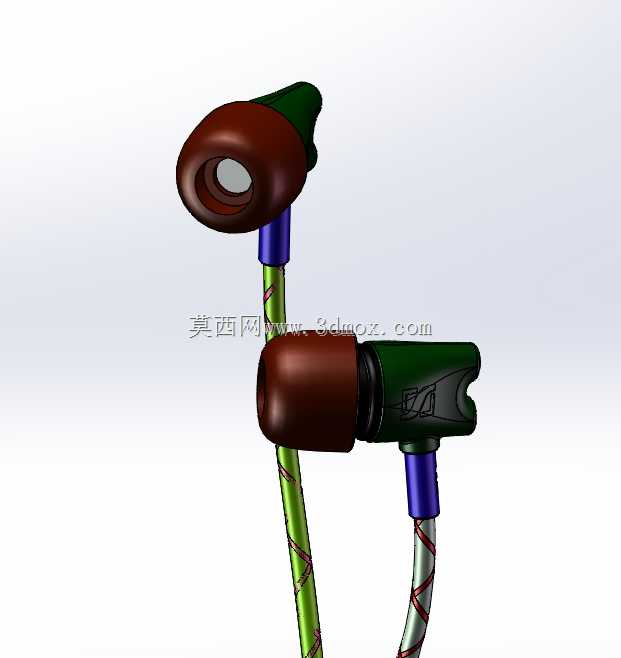

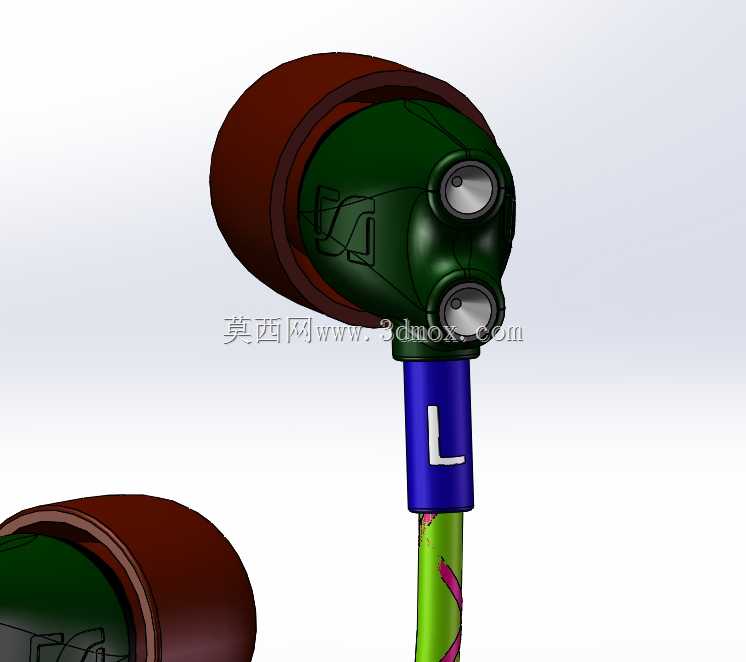

　　日常做消费电子结构设计时，入耳式耳机的腔体建模是很考验细节把控的项目，这次拆解还原的IE800腔体结构，首先要考虑的是耳道贴合的人机工程边界，入耳段的弧度不能照搬公模数据，要匹配亚洲人耳道的平均曲率，腔体伸入耳道的部分长度控制在12mm以内，避免长时间佩戴产生胀痛感，外壳的磨砂曲面做了0.3mm的壁厚均匀过渡，既保证注塑成型时不会出现缩痕，也能控制整体重量在单耳4g以内，减少佩戴时的下坠感。

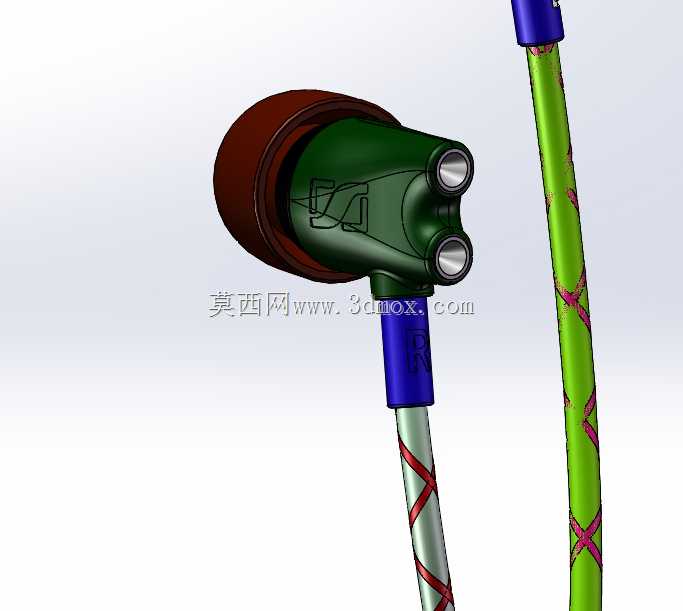

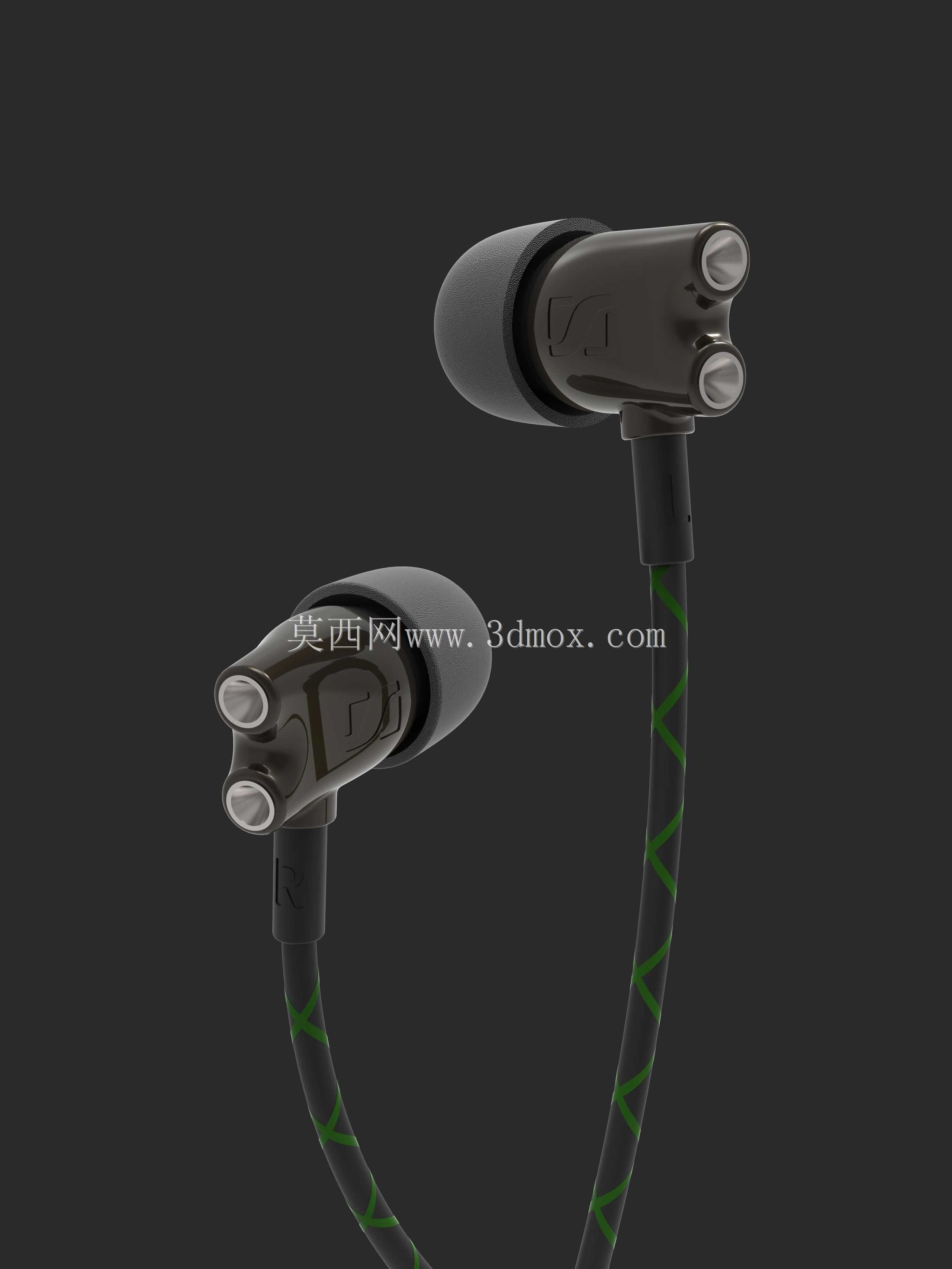

　　很多新手做耳机建模时容易忽略出音嘴的网罩结构，这个部分的开孔率直接影响高频的通透度，模型里出音嘴的金属网做了0.1mm的微孔阵列，开孔区域避开了和耳道直接接触的边缘位置，防止耳垢堵塞开孔，同时出音嘴和腔体主体的连接做了倒扣结构，装配时不需要额外打胶就能实现密封，避免声学腔体漏气影响低频表现。

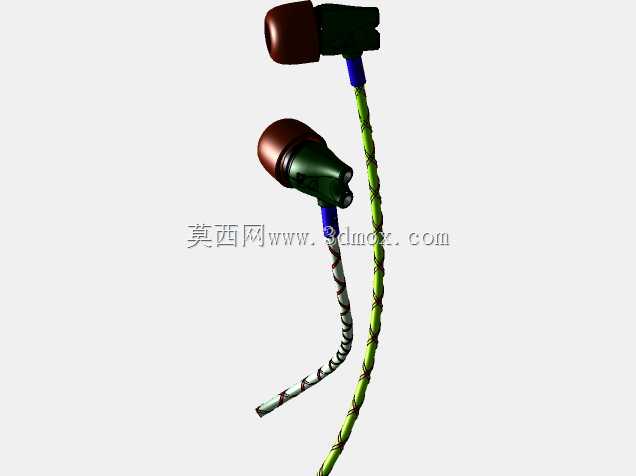

　　线材部分的设计也藏了不少工程细节，分线器以上的线身做了凯夫拉纤维编织层的结构还原，线径控制在1.8mm，既保证拉扯时的抗拉强度，也不会因为线身太硬产生听诊器效应，分线器的滑块做了0.2mm的间隙配合，滑动时阻尼均匀，不会出现卡滞或者松脱的情况，插头部分的尾套做了15mm的应力释放锥度，反复弯折时不会在根部出现断线问题，这个结构的弯折寿命测试要达到1万次以上才符合消费电子的可靠性标准。

　　腔体内部的声学腔体分隔是建模时的重点，前腔和后腔的容积比例严格按照动圈单元的参数匹配，前腔容积控制在0.12cc，保证单元振动时的空气阻尼符合调音要求，后腔的泄压孔做了0.8mm的开孔，位置选在腔体远离耳道的外侧，避免佩戴时被耳廓堵住，影响低频的下潜深度。腔体外壳的合模线选在腔体侧面的视觉盲区，合模线的段差控制在0.05mm以内，后期做表面处理时不需要额外打磨就能实现顺滑的触感。

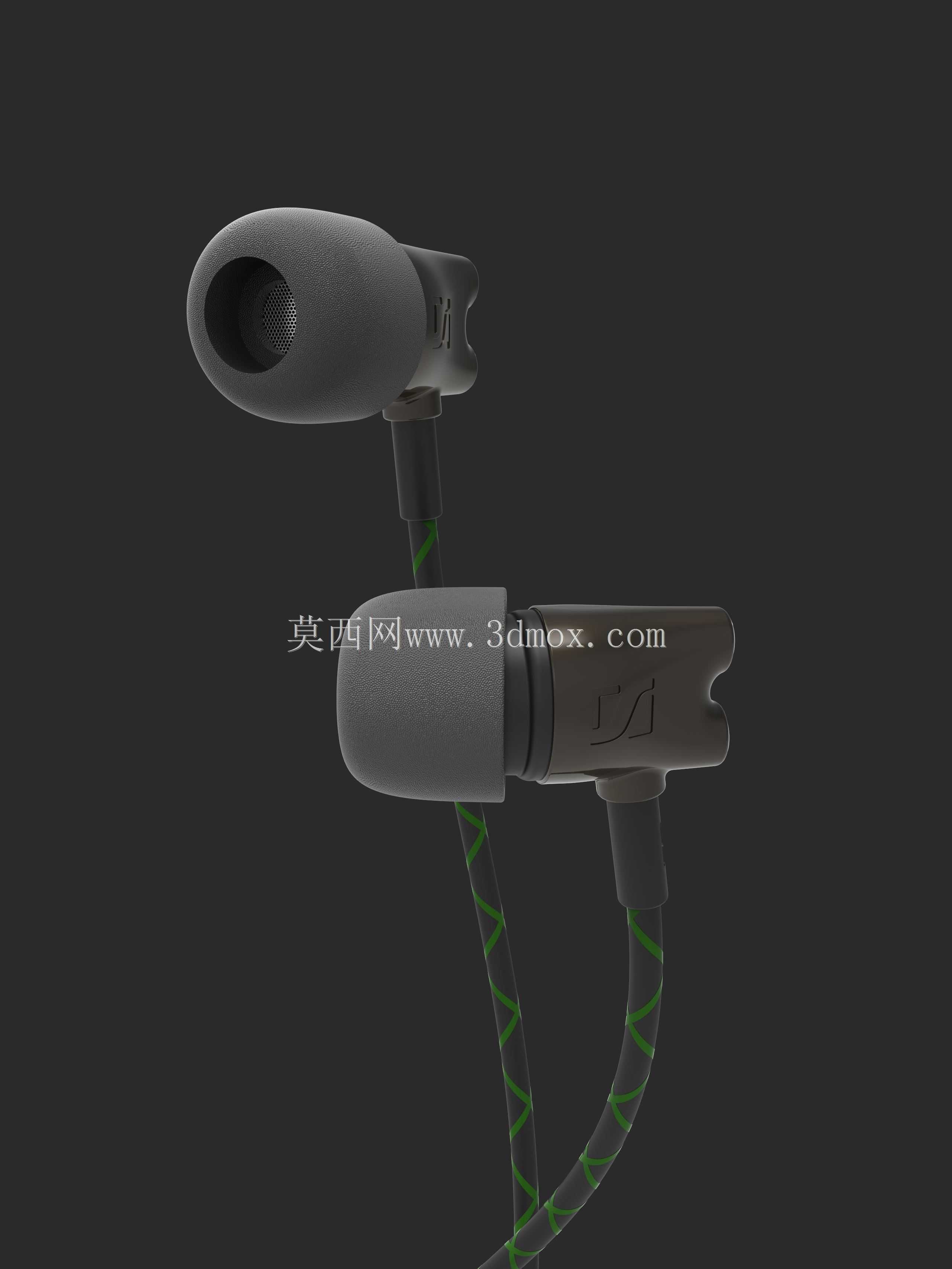

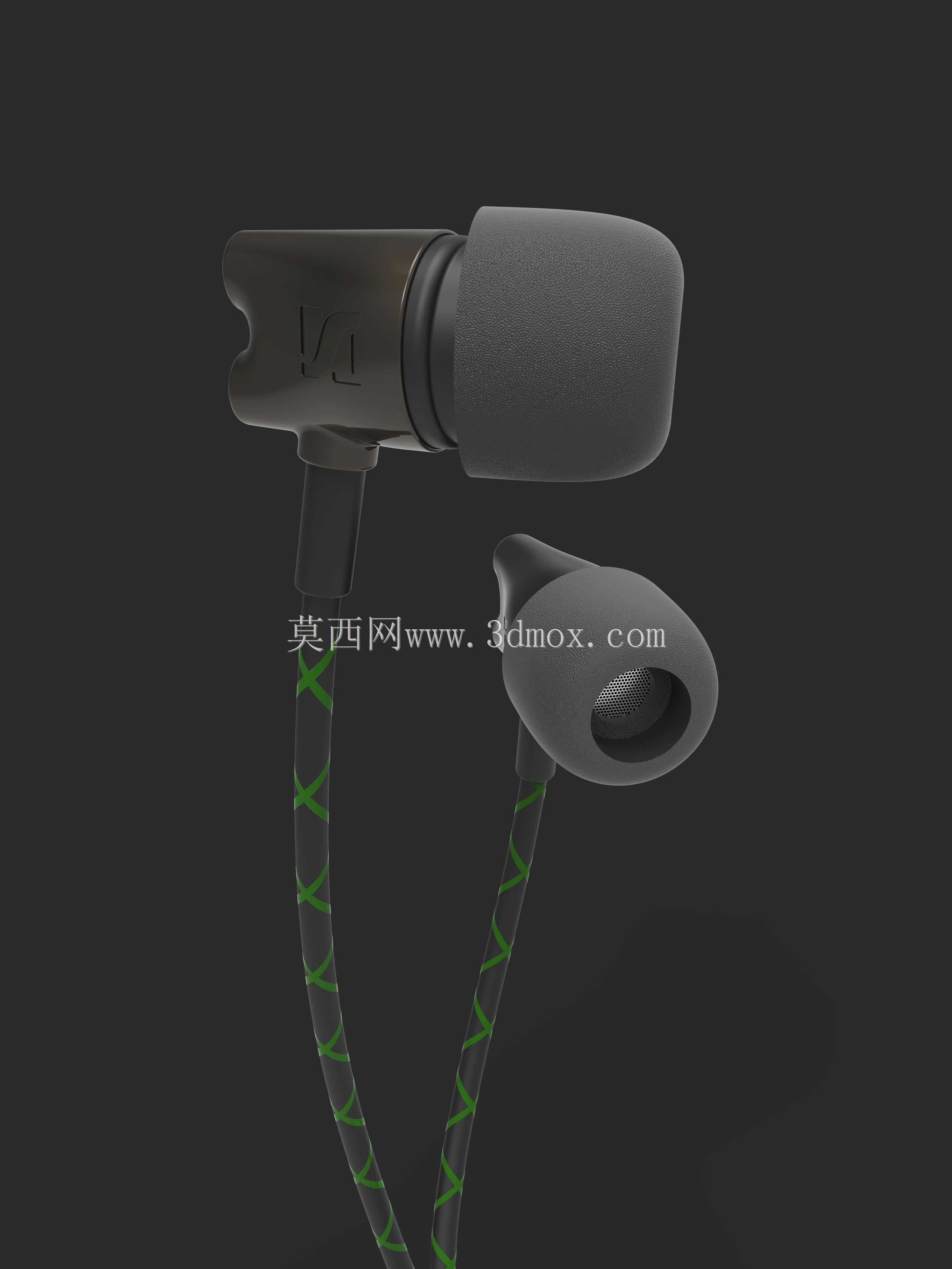

　　实际应用场景里，这类入耳式耳机既要满足日常通勤的佩戴稳定性，也要适配运动时的晃动场景，所以腔体的外侧做了轻微的耳廓贴合弧度，佩戴时能卡在耳甲腔的位置，不需要额外的耳翼支撑就能实现稳固佩戴，即使慢跑时也不会脱落。建模时还考虑了不同尺寸耳塞套的适配性，出音嘴的外径做了通用的5.5mm尺寸，兼容市面上绝大多数第三方硅胶套、海绵套，用户可以根据自己的耳道尺寸更换配件，不需要局限于原厂配件。

　　很多结构工程师做这类数码产品建模时，容易只关注外观曲面的顺滑度，忽略实际装配的公差配合，这个模型里所有的卡扣连接位置都留了0.1mm的装配间隙，壳体的超声波焊接线做了0.3mm的高度，焊接时溢料会控制在焊接槽内部，不会溢出到壳体外表面影响外观。线材和腔体的连接位置做了线卡结构，能承受5kg以上的拉力不会把线从腔体里扯出来，满足日常使用中的拉扯可靠性。

　　从声学设计的角度来说，腔体内部没有做多余的加强筋，避免加强筋在腔体内产生多余的声反射，影响声音的纯净度，内壁做了轻微的磨砂纹理处理，减少驻波的产生，这个细节很多外观建模都会忽略，但实际对最终的听感影响很大。整体外形尺寸控制在长22mm、宽12mm、厚10mm的范围内，不会因为腔体过大顶到耳廓，佩戴时侧躺也不会产生明显的异物感，适配长时间佩戴的使用需求。
