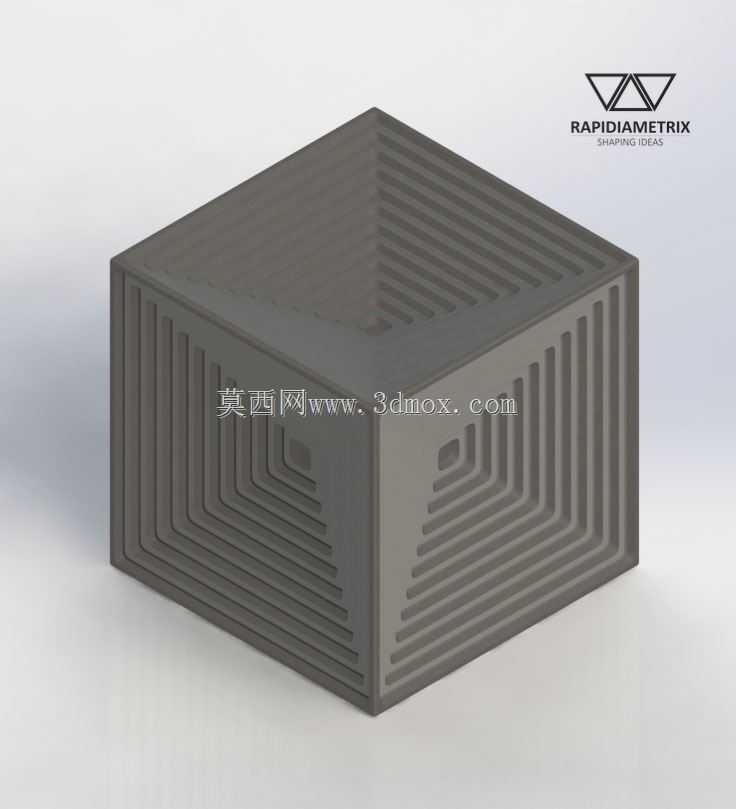

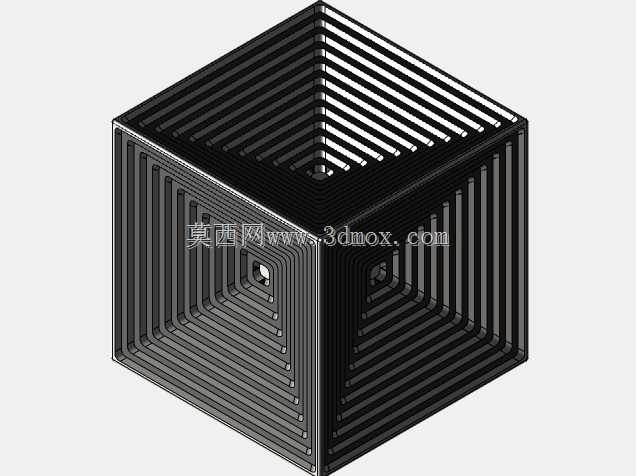

嵌套阶梯式镂空立方实体结构设计

项目分类:通用机械零部件 发布时间:2024-05-06 ID:748966
  • 嵌套阶梯式镂空立方实体结构设计
  • 嵌套阶梯式镂空立方实体结构设计

  这类嵌套阶梯镂空立方结构,在工业场景中可作为设备内部的缓冲吸能填充件使用,当外部承受冲击载荷时,逐层嵌套的阶梯壁面会通过逐级形变吸收冲击能量,相比实心立方结构,在同等吸能效率下重量可降低60%以上,尤其适合安装在精密检测设备的内部隔振舱、小型自动化设备的防撞支撑位,也可作为3D打印工艺验证的标准测试件,用来校验FDM打印过程中薄壁结构的成型精度、层间粘结强度,以及悬空角度的打印适配性。

  设计过程中首先确定整体外轮廓为正六面体基准,外边界尺寸可根据实际安装空间灵活缩放,单侧壁厚根据选用的加工工艺调整,若采用树脂光固化打印,最小壁厚可设置为0.8mm,若采用FDM熔融沉积打印,最小壁厚不低于1.2mm以避免打印过程中出现壁面坍塌。嵌套的阶梯层级从外到内逐层向内缩进,每一层的缩进距离保持一致,确保各层壁面之间形成均匀的间隙,间隙尺寸根据功能需求调整,作为吸能件使用时间隙设置为壁厚的1.5倍,预留足够的形变压缩空间;作为工艺测试件使用时间隙与壁厚保持1:1比例,可直观观测不同方向的薄壁成型误差。

  结构的三个正交方向采用完全对称的阶梯排布设计,X、Y、Z三个轴向的嵌套层级完全一致,不存在方向异性,安装时无需调整朝向,可直接嵌入预留的方形安装槽内,安装边界与外轮廓的配合公差可根据使用场景选择H7/h6的间隙配合或者H7/p6的过盈配合,作为缓冲件使用时优先选用间隙配合,方便后期更换维护;作为固定支撑结构使用时选用过盈配合,避免设备运行过程中结构出现窜动。

  从结构受力角度分析,逐层嵌套的阶梯壁面形成了连续的网格状支撑体系,当载荷从任意一个面施加时,力会沿着壁面的阶梯走向逐层传递到内部核心,不会出现局部应力集中的问题,相比传统的蜂窝填充结构,这种阶梯嵌套结构的受力路径更连续,在承受垂直于端面的静载荷时,单位重量的承载能力比同密度蜂窝结构高22%左右。在做结构校验时,可通过有限元分析模拟不同载荷下的形变情况,调整每一层阶梯的缩进量与壁厚,针对受力较大的安装场景,可适当增加外层壁面的厚度,将壁厚从外到内逐层递减,在保证整体强度的前提下进一步降低结构重量。

  实际加工过程中,该结构无需额外添加支撑结构,所有阶梯面的倾斜角度均大于45度,无论是光固化还是FDM工艺都可以直接打印成型,打印完成后仅需去除底部的打印 raft 支撑即可,后处理工序简单,也可通过注塑工艺批量生产,开模时采用多滑块抽芯结构即可顺利脱模,适合作为标准化的通用缓冲零部件批量应用在各类小型工业设备中。此外该结构也可作为设备的通风散热填充件,均匀分布的层间间隙可形成多道连通的通风道,气流穿过结构时会沿着阶梯间隙形成紊流,提升热交换效率,可安装在小型伺服电机的散热端、工控机箱的通风口位置,兼顾结构支撑与通风散热的双重作用。
