双立板剖分式轴承安装固定支座结构

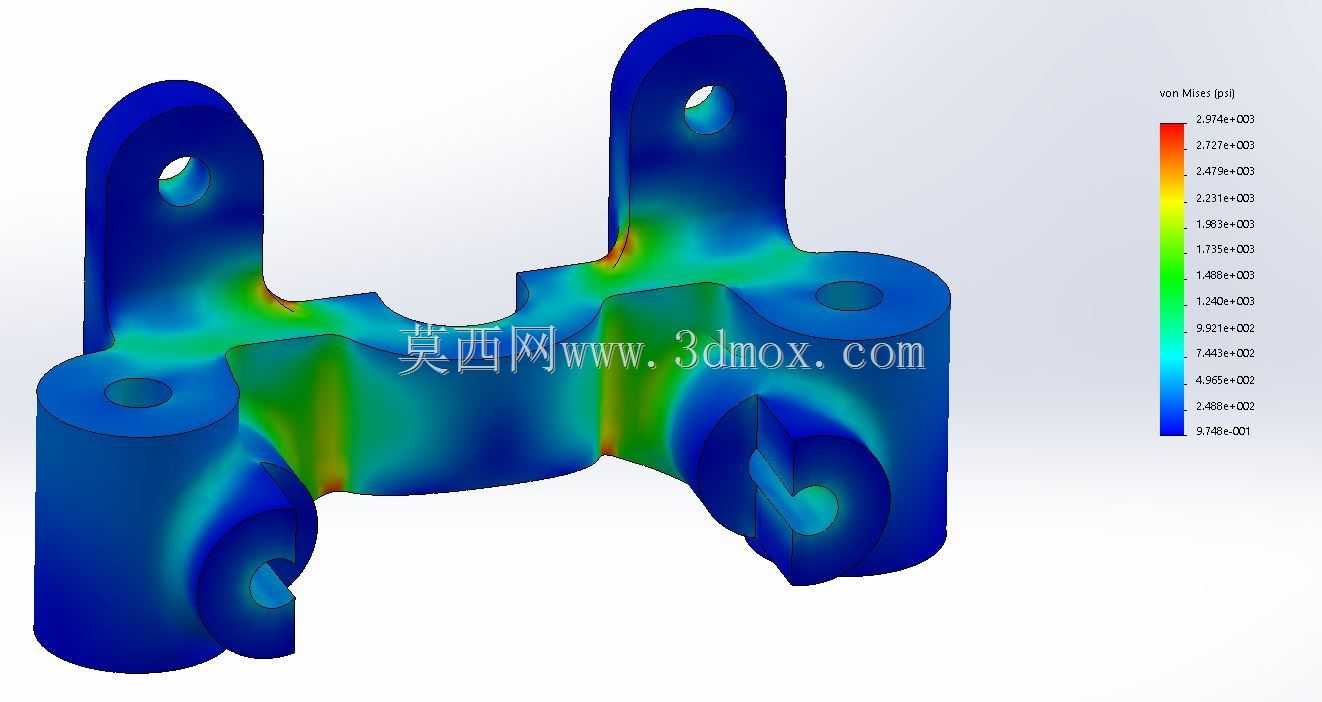

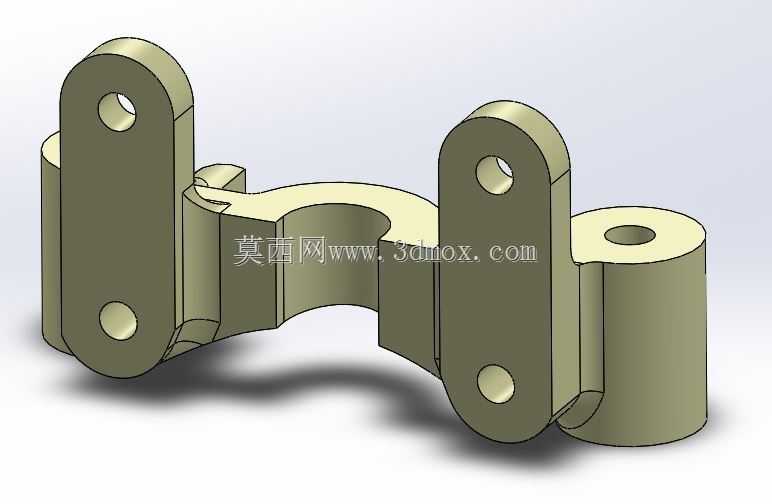

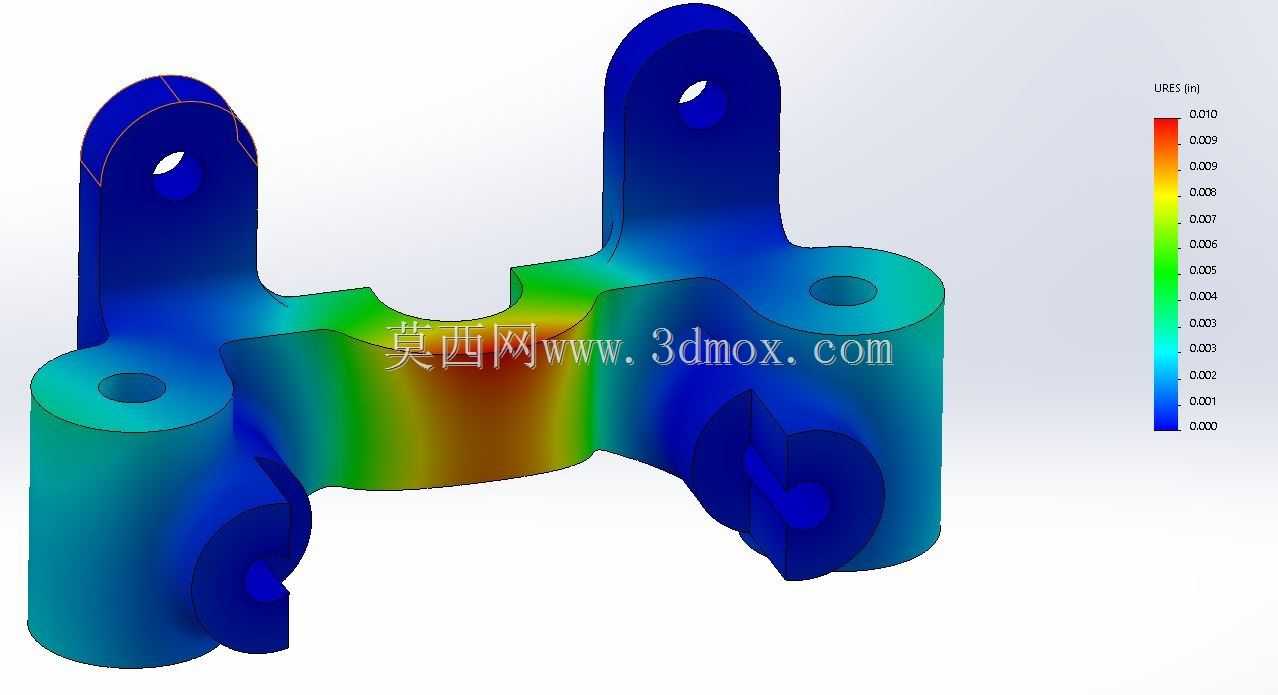

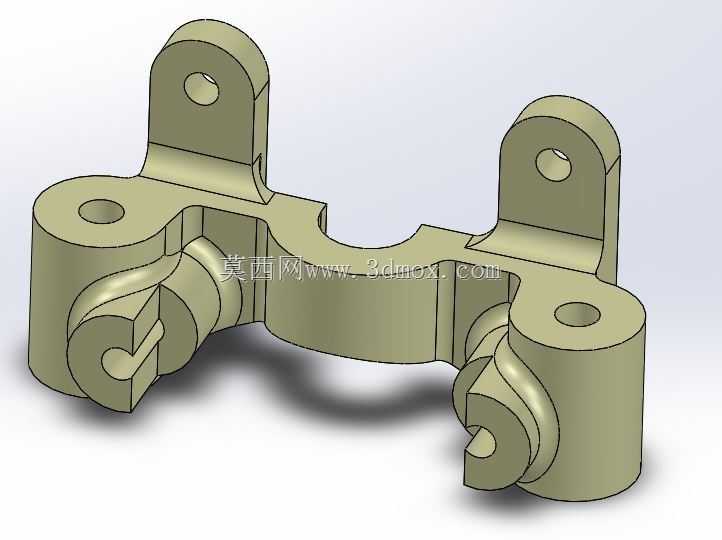

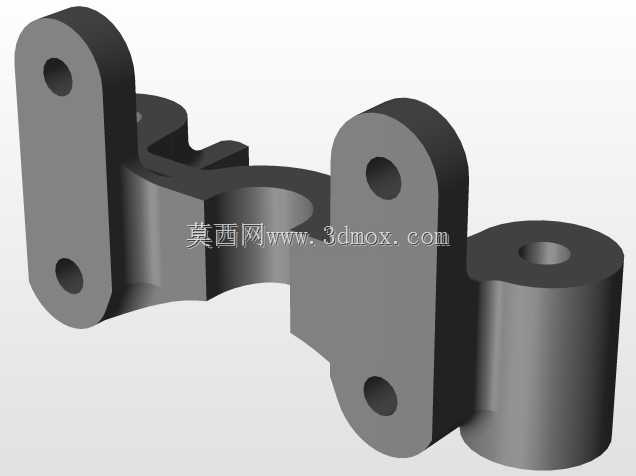

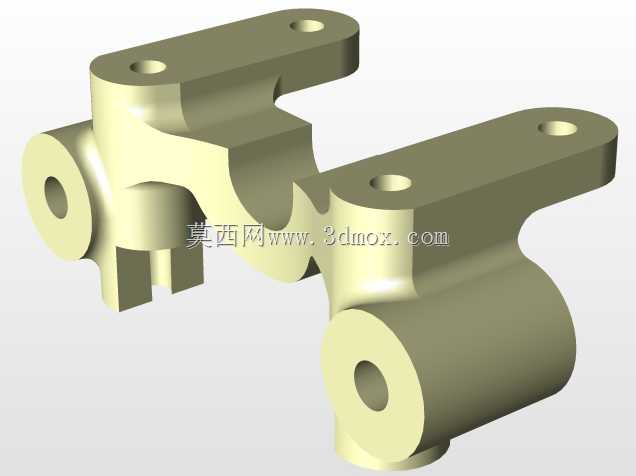

　　该结构属于剖分式轴承配套的安装固定支座，主要应用在需要频繁拆装维护的传动轴系场景中，比如输送线辊筒支撑、中小型传动设备的转轴固定、农用机械的传动轴定位等工况，相比整体式轴承座，这类剖分结构不需要在装配时将轴整体穿入座体孔内，可在轴系预装完成后直接扣合安装，大幅降低后期维护更换轴承时的拆装工作量，尤其适合轴上已经预装齿轮、带轮等其他零件无法整体穿装的场景。从结构设计来看，支座采用左右对称的双立板布局，每侧立板上设置两个同轴的安装通孔，用于穿装紧固螺栓将支座整体固定在设备安装基面，立板与中间的半圆弧抱箍部分采用一体化的加强过渡结构，避免受力时立板与抱箍连接处出现应力集中断裂的问题；中间的半圆弧型腔为轴承安装位，

　　圆弧面的加工精度直接决定轴承外圈的配合紧密度，设计时圆弧直径与所选轴承外圈采用基轴制过渡配合，既保证轴承装入后不会出现径向窜动，又能避免过盈量过大导致轴承外圈变形影响内部滚动体运转。右侧延伸出的单耳圆柱结构为定位止口，安装时该止口可嵌入设备安装面的预制定位孔内，抵消轴运转时传递到支座的径向扭转力，避免仅靠螺栓固定时出现的支座滑移问题。从安装边界来看，两侧立板的外侧间距决定了支座所需的最小安装宽度，立板上的安装孔中心距需与设备安装基面的预制螺孔中心距完全匹配，设计时孔位公差控制在±0.1mm范围内，保证安装时螺栓可顺利穿入；中间半圆弧型腔的中心高度为轴系的安装中心高，该尺寸直接关联传动轴与其他传动部件的同轴度，

　　建模时需严格保证中心高与配套传动部件的中心高一致，避免轴系运转时出现附加弯矩。设计过程中，立板的厚度根据支座的额定承载能力计算确定，针对径向载荷较大的工况，可适当增加立板厚度并在立板与抱箍连接处增设三角加强筋，提升整体结构的抗变形能力；抱箍部分的壁厚需满足螺栓锁紧时的强度要求，避免锁紧螺栓时抱箍出现过度变形夹伤轴承外圈。这类支座在实际使用时，通常会配合上半部分的轴承盖共同使用，上下两部分通过螺栓锁紧后将轴承外圈完全包覆，实现对轴承的轴向与径向定位，同时预留的润滑脂加注通道可直接连通轴承内部，方便日常维护时加注润滑脂，不需要拆解整个支座结构。建模时需注意各安装孔的同轴度公差，尤其是两侧立板上的固定孔，若同轴度偏差过大，

　　安装时螺栓会受到额外的剪切力，长期运转容易出现螺栓断裂的问题；半圆弧型腔的表面粗糙度需控制在Ra3.2以内，保证与轴承外圈的接触面积均匀，避免局部应力过大导致轴承外圈过早磨损。针对不同的轴径需求，可通过调整中间半圆弧型腔的直径形成系列化产品，同时保持立板安装孔的中心距、安装孔尺寸、中心高等安装边界尺寸统一，实现同安装尺寸下适配不同轴径的使用需求，降低设备安装基面的加工通用性成本。
