系泊设备用多指丧服浮标结构设计

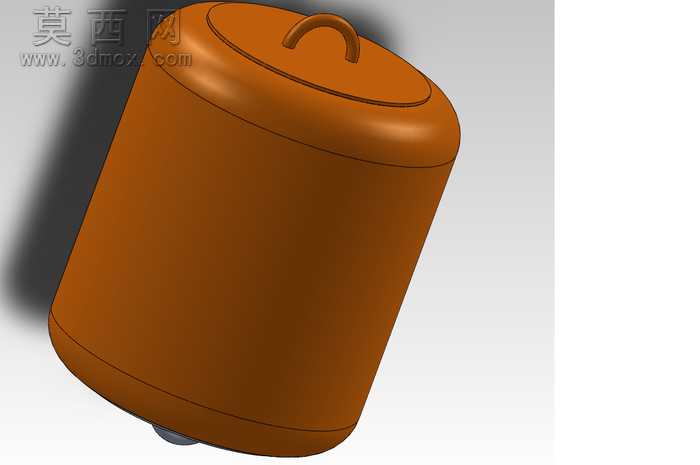

本模型为系泊设备总成配套的多指丧服浮标三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以旋转凸台特征生成浮标主体的回转类基础轮廓，针对浮标顶部的提手结构，采用扫描特征完成弧形提手的实体生成，同时对主体与提手的衔接位置做圆角过渡处理，避免应力集中的结构缺陷。模型整体为封闭中空类回转浮体结构，底部预留与系泊组件连接的装配接口，可与系泊总成内的多指连接结构完成精准配合，满足系泊作业时的浮力提供、位置标识功能需求。材质设定阶段，将浮标主体材质指定为高密度耐海水腐蚀工程塑料，渲染阶段采用哑光橙红色外观材质，还原海洋系泊浮标高可见度的外观特性，同时对浮标表面做细微的磨砂质感处理，模拟实际产品的注塑成型表面效果，顶部提手部分采用与主体一致的材质参数，保证整体外观的统一性。结构设计层面，充分考虑浮标在海洋工况下的受力特性，主体壁厚采用均匀等厚设计，避免壁厚不均导致的注塑成型缺陷，同时保证浮体的整体结构强度，可承受海浪冲击、系泊拉力等复杂工况载荷；顶部提手采用圆弧过渡的一体化连接结构，与主体衔接位置做加厚处理，满足浮标吊装、移位时的承重需求；底部的连接接口采用内凹式定位结构，可与配套的多指连接组件快速对位装配，减少现场安装的调整工作量。设计思路围绕系泊设备的实际使用需求展开，首先明确浮标作为系泊系统浮力部件的核心功能，在保证浮力参数满足设计要求的前提下，优化整体外形的水动力特性，采用圆润的回转外形减少海流冲击带来的晃动，同时高饱和度的橙色外观可提升海面环境下的可视距离，便于作业人员快速识别系泊点位；模型构建过程中严格遵循机械设计的装配公差要求，所有配合面的尺寸参数均预留合理的装配间隙，可直接用于后续的工程图导出、模具开模参考，也可导入仿真软件完成浮力校核、结构强度仿真等后续开发工作，整体模型特征树清晰，无冗余特征、无建模错误，可编辑性强，能够适配不同规格系泊系统的参数化修改需求。
