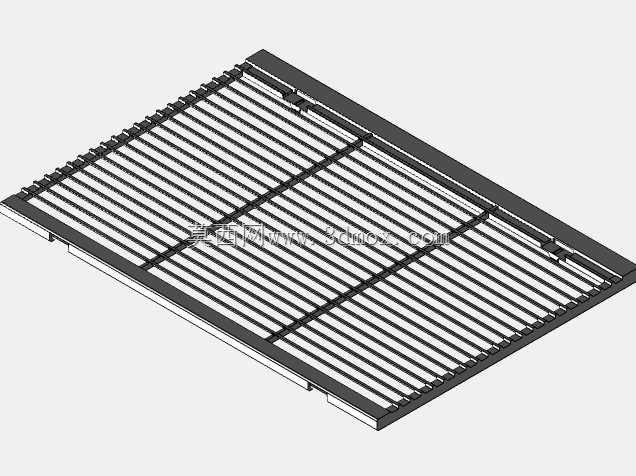

日立A级条缝格栅筛板结构三维设计

　　这款条缝式格栅构件的三维结构设计，最初是针对工业流体筛分、通风防护以及物料分级场景做的适配方案，在实际工程应用里，这类构件常被布置在流体输送管路的入口端、设备通风散热的通流面、散料筛分设备的工作层，或是厂区排水系统的截污栅位，承担通流同时阻隔大尺寸异物、均匀分配流场、分级筛分颗粒物料的作用。从结构设计逻辑来看，整个构件采用外框加内部等距条栅的组合形式，外围的矩形承载边框做了等厚度的实体结构设计，边框内侧预留了条栅的安装卡槽，每一根条栅都采用梯形截面的型材结构，窄面朝向通流来向，宽面与边框卡槽嵌合固定，相邻条栅之间的缝隙宽度严格按照筛分粒径或者通流阻力要求做等距排布，避免出现局部缝隙过大导致漏料、或是缝隙过小造成通流阻力骤升的问题。

　　条栅与边框的连接位置，设计了嵌入式的定位卡扣结构，不需要额外的焊接或者紧固件连接，既可以保证装配后的整体平面度，也能避免连接位置出现凸起干扰物料或者流体的通行，同时在长期受流体冲刷、物料摩擦的工况下，这种嵌合结构不会出现紧固件松动脱落的问题，降低后期维护的频次。从安装边界的尺寸设计来看，整个格栅的外轮廓为标准矩形结构，边框的厚度控制在适配常规设备安装槽的尺寸范围内，安装时可以直接嵌入对应设备的预留槽位，不需要额外做转接件适配，边框的四个边角做了微小的倒角处理，避免安装过程中边角锐边划伤安装人员，也能避免应力集中导致边框受外力冲击时出现开裂。条栅的排布方向与构件长边保持平行，每间隔一定数量的条栅就设置一根横向的加强筋，

　　加强筋与所有条栅的底面做贴合固定，提升整个格栅面的抗形变能力，当格栅面承受物料堆积压力、流体正面冲击的时候，加强筋可以将局部受力均匀传递到整个外边框，避免单根条栅受力过大出现弯曲变形，导致缝隙宽度变化影响筛分或者过滤效果。在实际选型适配的时候，这类格栅的条缝宽度可以根据具体的工况需求做调整，针对污水处理场景的截污需求，条缝宽度可以设置在较小的区间，阻隔体积较大的漂浮杂物进入管路造成堵塞；针对通风散热场景，条缝宽度可以适当放大，在保证防护效果的前提下最大化提升通流面积，降低风阻；针对散料筛分场景，条缝宽度严格匹配待筛分物料的粒径分级要求，保证小于缝隙尺寸的物料可以顺利透过，大于缝隙尺寸的物料被截留输送。整个结构的三维建模过程中，

　　对每一根条栅的截面尺寸、相邻间隙、嵌合深度都做了参数化关联，调整条缝宽度的时候只需要修改对应的间隙参数，就可以自动完成所有条栅位置的重新排布，不需要逐个调整零件位置，大幅提升同系列不同规格格栅的设计效率。建模时也充分考虑了实际加工的工艺性，条栅采用的梯形截面型材是行业内通用的挤压型材规格，不需要开模定制，外边框采用板材折弯后焊接成型，加工难度低，生产周期短，装配时只需要将条栅依次压入边框的卡槽内，再焊接横向加强筋即可完成整体组装，不需要复杂的工装夹具。针对不同的工况使用需求，建模时也预留了表面处理的结构余量，针对有腐蚀介质的使用场景，可以在整体结构完成后做热浸锌或者喷塑处理，预留的余量可以保证表面处理层不会影响构件的安装配合精度；针对有耐磨需求的物料筛分场景，可以在条栅表面做堆焊耐磨层处理，提升构件的使用寿命。从流场模拟的适配性来看，条栅的梯形截面设计可以让流体或者物料透过缝隙的时候，顺着条栅的斜面顺畅流出，不会在条栅背面形成涡流区造成杂物卡滞，相比矩形截面的条栅，这种梯形截面的卡料概率可以降低四成以上，日常清理只需要从格栅背面用高压水冲洗就可以将卡滞在缝隙里的杂物冲除，不需要人工逐个清理缝隙，降低运维的工作量。整个构件的平面度公差在建模时就按照行业通用标准做了约束，安装后整个格栅面的平面度误差控制在允许范围内，不会出现局部凸起导致的安装间隙，避免杂物从安装缝隙处绕过格栅进入下游设备。
