带安装支架的拉绳式位移探测装置

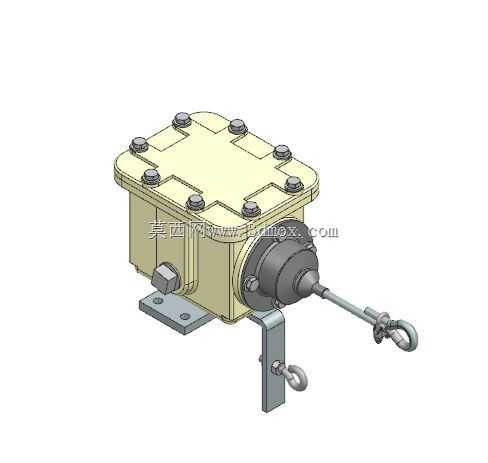

　　在工业输送线、起重设备、大型工程装备的位移监测场景里，这类拉绳式探测装置是位置反馈链路里的核心执行检测部件，很多现场的行程超限预警、位置闭环控制都要靠它完成信号采集，区别于光电类非接触传感器，它的接触式检测结构在多粉尘、有轻微振动的户外或车间工况下，抗干扰能力更强，不会因为现场的飞屑、雾气出现信号误判。从结构设计来看，整个装置采用分体式布局，主体的方形壳体承担内部卷簧、信号转换模块的防护作用，壳体边缘做了一圈螺栓紧固的密封法兰，端盖和壳体之间可以加装密封胶条，满足常规工业场景的IP防护要求，壳体侧面伸出的安装支架做了两个沉头安装孔，孔位间距适配常规的设备安装梁标准间距，安装时不需要额外做转接板，

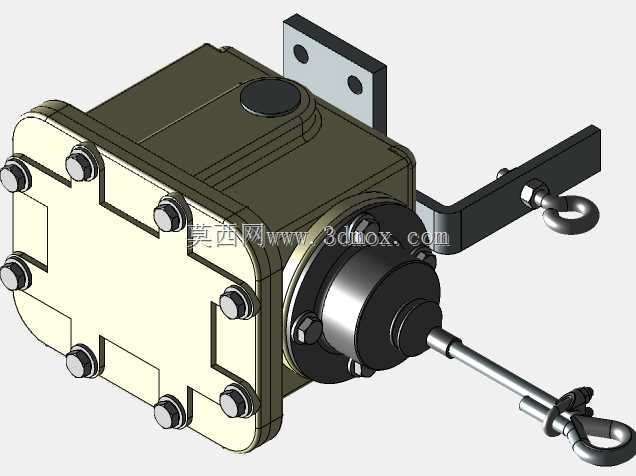

　　直接通过螺栓就能把主体固定在设备的静止基座上。伸出的拉绳端部做了吊环结构，配套的连接挂钩可以直接挂在被检测的运动部件上，拉绳的出线位置做了耐磨导向套，避免拉绳反复伸缩过程中磨损壳体边缘，内部的卷簧结构可以保证拉绳始终保持张紧状态，不会因为运动部件的往复动作出现拉绳松脱、信号丢步的问题。设计时特意把信号输出端的接口做在壳体侧方，避开拉绳的运动路径，现场布线时线缆不会和拉绳产生干涉，壳体顶部的圆形端盖是预留的调试窗口，不需要拆开整个主体端盖就能完成内部张紧力的微调，大幅降低现场维护的拆装工作量。从安装边界来看，主体方形壳体的长宽尺寸控制在紧凑范围内，加上侧方安装支架的总宽度不会占用过多安装空间，

　　拉绳的最大伸出长度适配多数中型设备的行程检测需求，拉绳的偏摆角度允许在一定范围内浮动，就算运动部件运行过程中有轻微的横向偏移，也不会出现拉绳卡滞的问题。这类探测装置常被用在龙门吊的大车行程限位、输送线的物料小车位置检测、工程机械的臂架伸缩位移反馈场景，相比普通的行程开关，它可以输出连续的位置信号，不只是单点的限位触发，能给控制系统提供实时的位置数据，帮助设备实现更精准的速度调节和位置控制。结构建模过程中，需要重点关注拉绳导向套和内部卷轮的同轴度，要是同轴度偏差过大，拉绳伸缩过程中会出现偏磨，大幅缩短使用寿命；壳体的螺栓孔位要和安装支架的孔位做公差匹配，保证安装时支架和壳体贴合紧密，不会因为设备运行的振动出现支架松动；

　　端部的吊环和拉绳的连接位置要做防脱结构，避免大加速度运动时吊环从拉绳端部脱落，导致检测失效。整个装置的外部没有多余的突出结构，所有棱角都做了小倒角处理，避免安装维护时划伤操作人员，壳体的壁厚设计兼顾了防护强度和整体重量，不会因为过重给安装基座带来额外的负载，同时也能抵抗现场常见的轻微碰撞，不会因为外力磕碰出现壳体变形，影响内部结构的正常运行。
