点阵打印机用柔性尼龙环形牵引带结构

　　在针式点阵打印设备的走纸机构中，牵引带是承担连续走纸定位、输送动力的核心执行零件，区别于传统橡胶同步带的硬接触传动，这款采用柔性尼龙材质制作的点阵牵引带，专门适配Okidata 420系列点阵设备的走纸需求，解决了老旧设备原厂配件停产、替代皮带匹配度差的实际运维痛点。从实际装机场景来看，这类牵引带主要安装在设备走纸通道的两侧牵引轮组上，工作时通过带体上均匀分布的定位凸点，卡入连续打印纸两侧的定位齿孔中，随着牵引轮的转动带动纸张匀速通过打印头工位，保证走纸步距精准，不会出现纸张偏移、走纸打滑、齿孔撕裂的问题，尤其在连续多联单据、长幅报表打印场景下，稳定的牵引性能直接决定了打印套准精度，避免因走纸误差导致的单据错位、内容重叠问题。

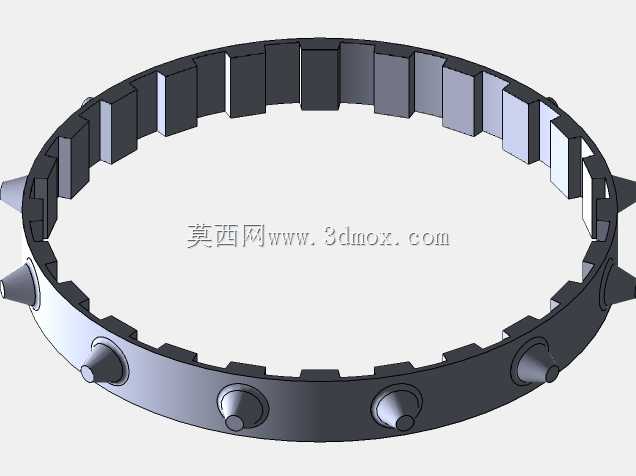

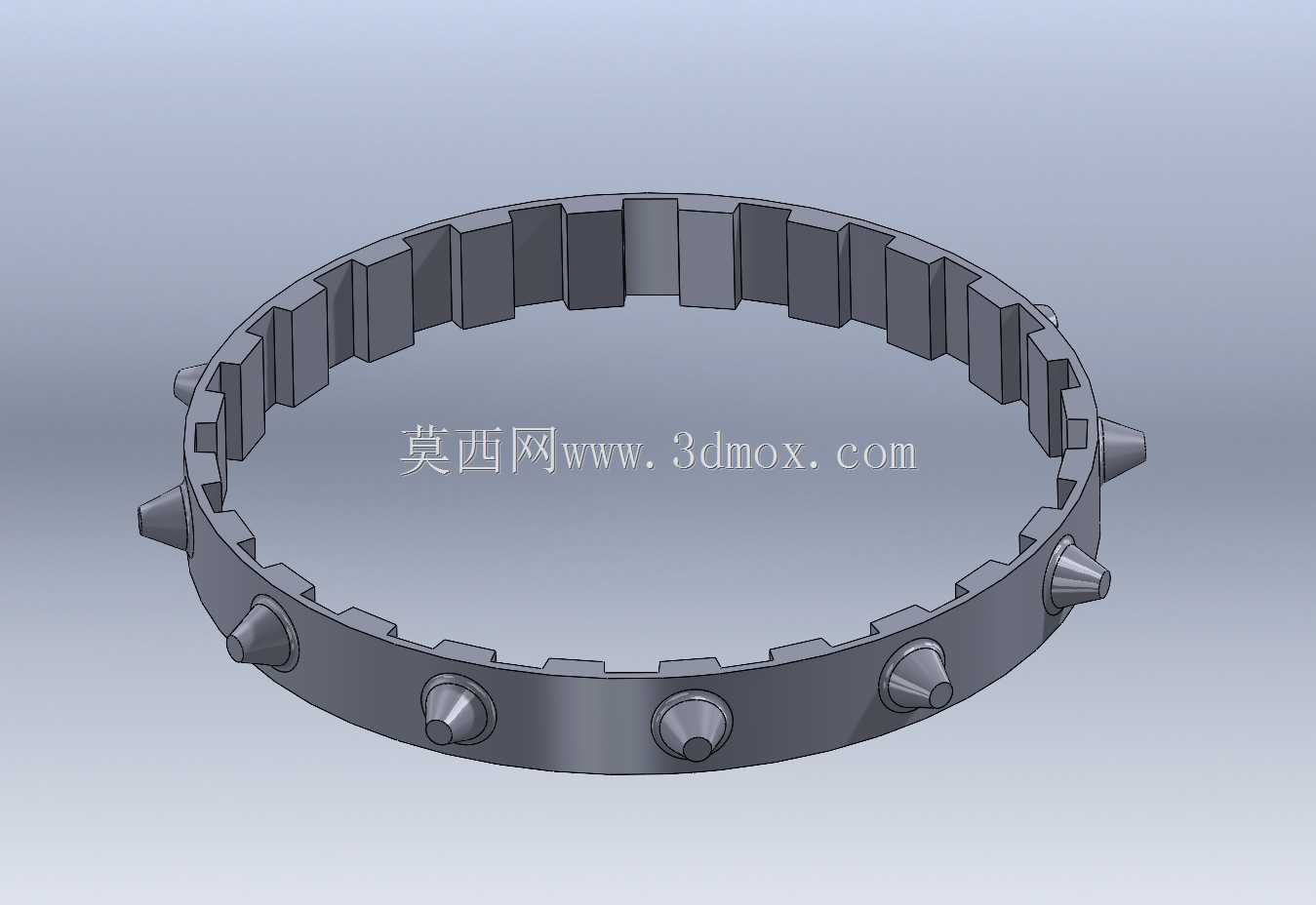

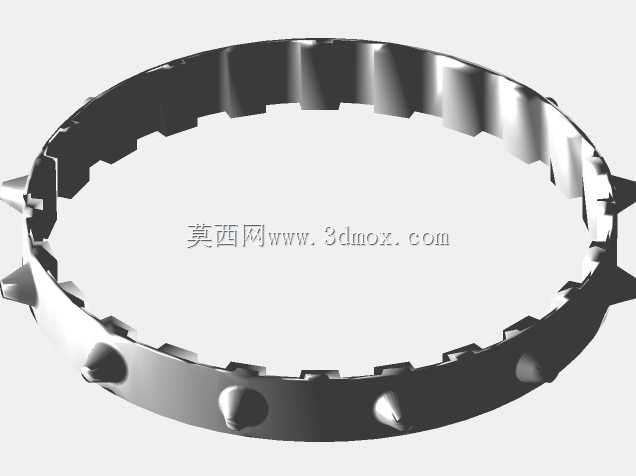

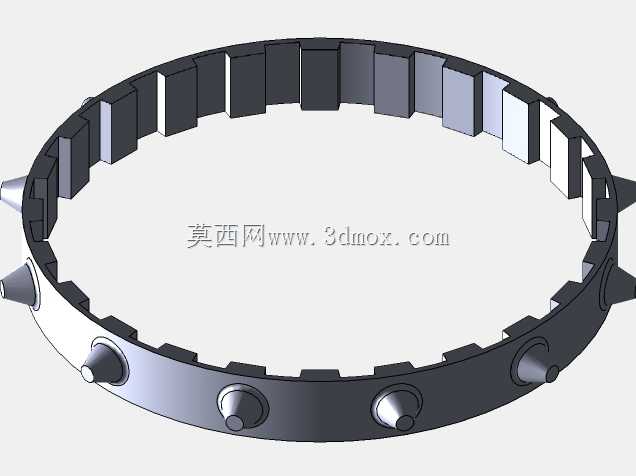

　　从结构设计逻辑来看，这款牵引带采用闭环环形结构，带体内侧做了等距分布的内齿结构，和牵引轮外缘的齿槽完全啮合，传动过程中不会出现跳齿、打滑的问题，和外侧的定位凸点形成内外双侧的定位配合：内侧齿结构保证动力传输的同步精度，外侧凸点负责和纸张齿孔配合实现走纸定位，两个功能结构在带体圆周上的位置度公差控制在0.1mm以内，避免因凸点和内齿错位导致的走纸步距偏差。带体整体采用柔性尼龙材质制作，相比传统橡胶皮带，尼龙材质的抗疲劳性能更优，长期弯折运行不会出现橡胶材质常见的龟裂、拉长变形问题，同时材质本身的摩擦系数适中，既不会因为过硬划伤纸张齿孔，也不会因为过软导致传动迟滞。

　　在安装边界尺寸上，这款牵引带的闭环周长匹配原厂牵引轮组的中心距要求，安装时不需要额外调整张紧机构的行程，直接套入两侧牵引轮后即可达到合适的张紧力，带体宽度控制在8mm，刚好适配设备走纸架的导槽宽度，不会出现带体偏磨、窜动的问题。外侧的定位凸点高度为1.5mm，锥度设计方便凸点顺利卡入纸张齿孔，即使纸张存在轻微的齿孔变形，也能顺利导向啮合，不会出现卡滞、扯纸的问题。带体的厚度控制在1.2mm，既保证了足够的抗拉强度，长期运行不会被拉断，也保留了足够的弯折柔性，在小直径牵引轮上弯折运行时的阻力更小，降低走纸电机的负载。

　　从实际使用的适配性来看，这款牵引带除了适配原厂设备的走纸机构，也可以用于改装类点阵走纸平台、小型连续送料机构的传动场景，比如标签模切设备的连续送料、小型票证打印设备的走纸机构，只要牵引轮的齿距、中心距和带体参数匹配，都可以实现稳定的牵引输送。设计过程中特意规避了原厂皮带的结构缺陷，比如原厂橡胶带在高温高湿环境下容易出现材质发胀、齿形变形的问题，尼龙材质的吸水率低，环境温湿度变化对尺寸稳定性的影响极小，在不同工况下都能保持稳定的传动精度。另外带体的拼接位置采用了热熔一体化拼接工艺，拼接处的厚度和带体其他位置完全一致，不会出现拼接凸起导致的走纸抖动，保证打印过程中纸张运行平稳，打印头出针时不会因为纸张抖动出现字迹发虚、断针的问题。

　　在结构建模过程中，所有齿形、凸点的参数都经过实际装机测量验证，内齿的齿形角、齿高参数完全匹配原厂牵引轮的齿槽参数，啮合时的接触面积均匀，不会出现应力集中导致的齿形磨损过快问题。外侧凸点的排布间距严格匹配连续打印纸的标准齿孔距，每一个凸点的位置度都经过校验，整圈带体的凸点间距误差控制在0.05mm以内，长距离走纸时的累计误差不会超过0.2mm，完全满足多联单据、高精度票证的打印走纸要求。带体的边缘做了圆角钝化处理，安装和运行过程中不会划伤操作人员的手部，也不会刮蹭设备内部的走线、传感器部件，避免长期运行磨破线材导致的设备故障。
