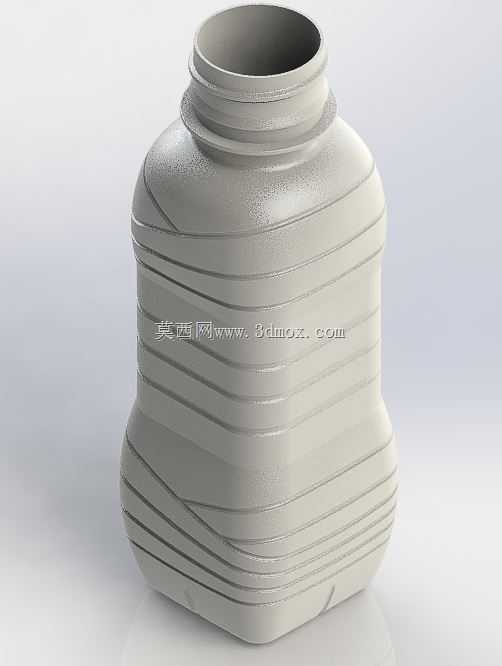

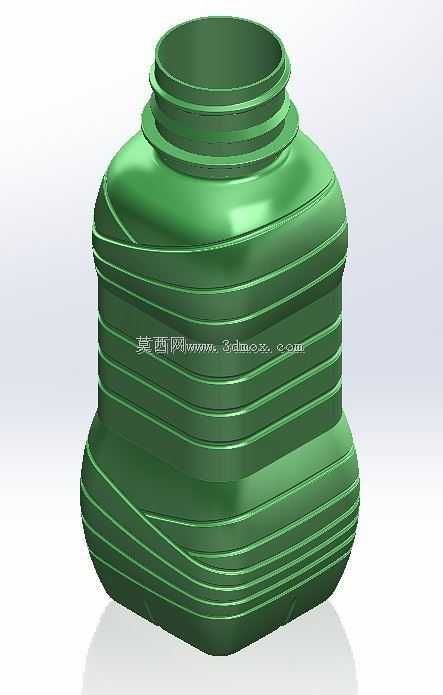

250ml芒果汁PET包装瓶结构设计

　　这款250ml容量的果汁PET瓶，主要面向即饮果汁的终端零售场景，适配便利店、商超、自动贩卖机等常规饮品陈列渠道，单手握持的尺寸设计刚好匹配成人手掌抓握弧度，日常携带放置于通勤包、车载杯架都不会出现卡滞问题。瓶身采用PET吹塑成型工艺适配性设计，整体壁厚分布遵循吹塑工艺的拉伸比要求，瓶口采用标准螺纹接口，可适配市面常规的铝制防盗盖、塑料旋盖，密封压合后可满足果汁类饮品的巴氏杀菌后灌装密封要求，倒置漏液测试的密封冗余量完全满足饮品运输流转的工况要求。瓶身周向分布的多道环形加强筋，并非单纯的装饰纹理，每道筋的凸起高度、过渡圆角都经过抗形变测算：空瓶堆叠运输时，纵向堆码载荷可通过环形筋均匀分散到瓶身周向，避免仓储堆高时出现瓶身瘪塌；

　　灌装后冷链运输过程中，瓶身遭遇外力挤压时，环形筋可通过微小形变吸收冲击能量，避免瓶体破裂漏液，同时筋条的凹凸结构也能增加手部抓握的摩擦力，沾有水渍的情况下也不易打滑脱手。瓶身下部的渐扩式结构设计，主要考虑灌装线的输送稳定性，瓶底接触输送链板的支撑面做了加宽处理，高速灌装线运行时，瓶体在风送、导轨推送过程中不会出现倾倒、卡瓶问题，支撑面的内凹结构也预留了冷灌装后的瓶体冷缩形变余量，避免低温存储时瓶底凸起导致放置不稳。瓶口的螺纹段下方设计了一圈密封支撑环，旋盖时密封圈可精准压合在支撑环端面上，避免螺纹啮合过程中出现密封偏位，支撑环的外径尺寸也适配常规灌装线的卡瓶口定位机构，灌装、旋盖、贴标工序的定位基准统一，

　　可直接适配现有常规饮品灌装线的工装夹具，无需额外调整设备参数。从结构建模的角度看，整个瓶体的曲面过渡全部采用G2连续曲率，吹塑成型时型坯拉伸过程中不会出现应力集中点，避免成型后出现局部壁厚过薄导致的强度不足问题；瓶身的纹理走向顺着吹塑脱模方向设计，没有倒扣结构，吹塑模具开模时可直接顺利脱模，无需额外的抽芯机构，能有效降低模具加工成本与成型生产的不良率。这款瓶型的容量标定位置做了隐性的液位线结构，灌装时液位到达标定位置时，可通过光电检测精准识别，不会因为瓶身透明反光出现检测误判，适合高速量产线的灌装液位检测需求。日常使用场景中，瓶身的中部收腰弧度刚好贴合拇指与其余四指的抓握受力点，单次开启旋盖时，手部不需要刻意调整握持位置就能发力，

　　儿童抓握时也能通过环形筋的凹凸结构获得足够的摩擦力，不会轻易脱手。瓶体的整体高度与直径比例，适配常规饮品外包装箱的格距，单箱12瓶或24瓶排列时，瓶间间隙控制在合理范围，既不会因为间隙过大浪费包装材料，也不会因为间隙过小导致运输过程中瓶身互相摩擦刮花表面。
