汽车雨刮系统刮水器固定支架结构

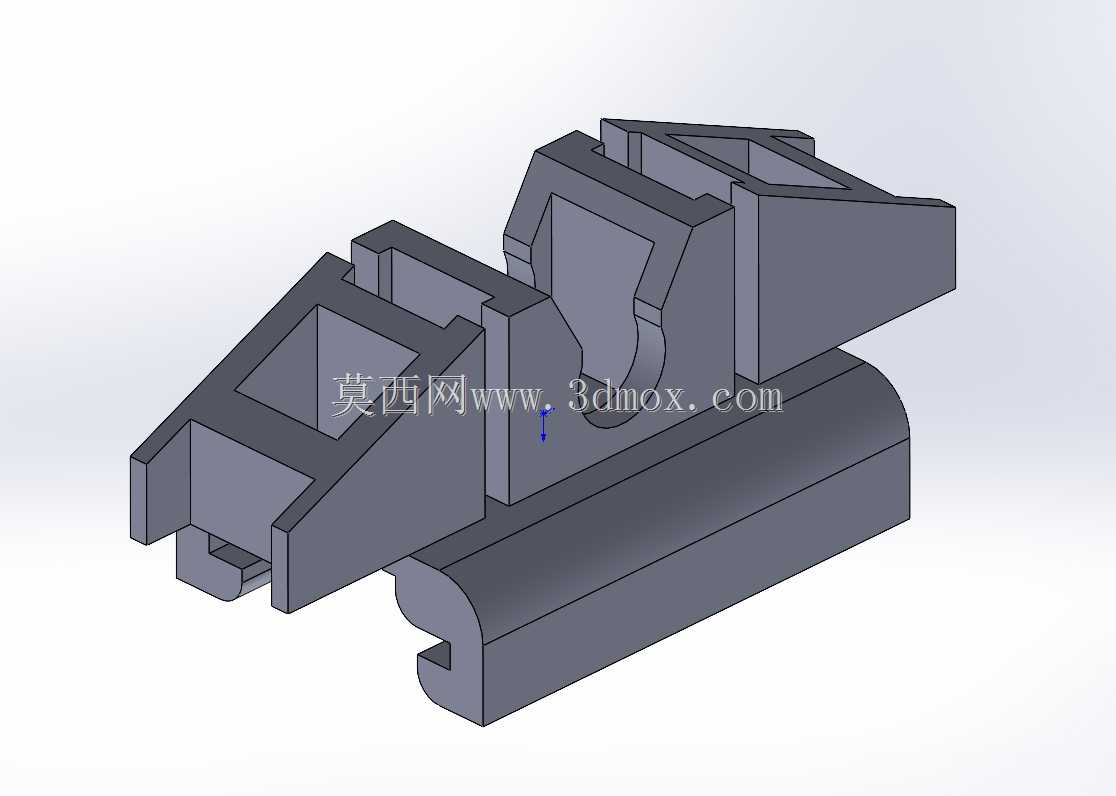

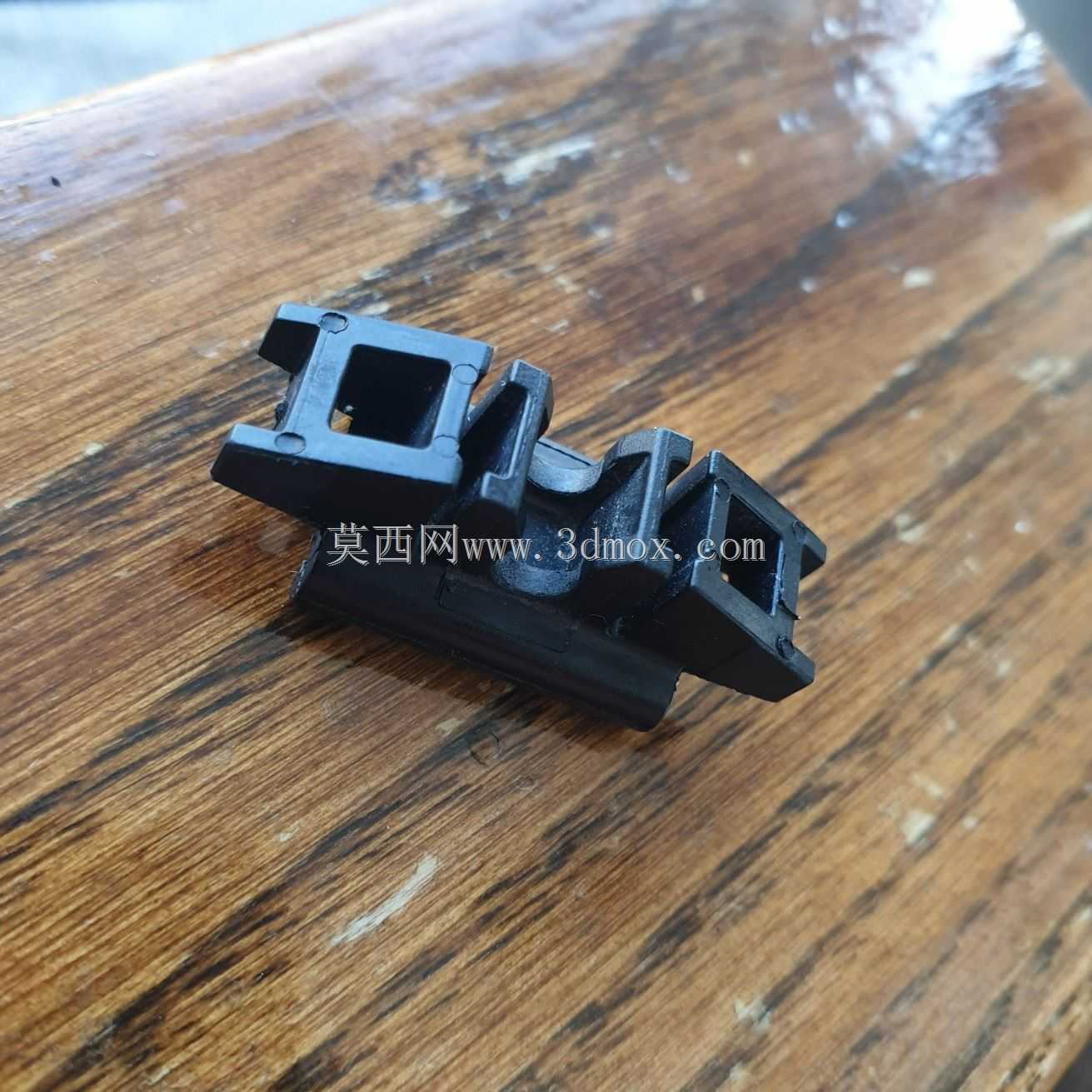

　　日常车辆使用过程中，雨刮系统的连接固定件属于易出现老化断裂的损耗部件，尤其是常年暴露在车外环境下的塑料支架，长期受温差变化、紫外线照射、雨水侵蚀，加上雨刮工作时的往复载荷冲击，很容易出现卡扣断裂、安装位松旷的问题，直接导致雨刮运行抖动、刮拭角度偏移，甚至出现雨刮臂脱落影响驾驶视线的安全隐患。这款刮水器支架的设计，完全围绕实车安装位的匹配需求展开，没有做多余的结构冗余，整体采用卡扣式快装结构，两端的方形卡接槽分别对应雨刮传动连杆端和雨刮臂连接座的固定点位，中间的连接段做了等距的加强筋布局，在控制塑料件壁厚均匀性的同时，提升了支架整体的抗扭强度，避免往复运动过程中出现结构形变。从安装边界来看，

　　支架的整体长度完全适配对应车型的雨刮连杆行程范围，卡接槽的内孔尺寸与原车固定柱的过盈量控制在0.2-0.3mm区间，既可以保证安装时徒手按压就能卡入到位，又能在长期往复摆动过程中不会出现松脱异响，支架的外侧轮廓做了圆角过渡处理，避免安装过程中划伤周边的线束或者挡风玻璃下沿的密封胶条。在实际应用场景中，这类支架属于雨刮系统的中间传力部件，核心作用是把雨刮电机输出的旋转运动，通过连杆转化为雨刮臂的往复摆动时，保持两个雨刮臂的运动同步性，避免出现雨刮片运动干涉、刮拭区域重叠或者漏刮的问题。设计过程中首先还原了原车安装点的空间坐标，通过实车测绘确定了两个卡接位的中心距、卡接槽的深度与卡扣的弹性变形量，材料选用耐候性较好的改性PP材质，

　　兼顾低温抗脆裂性能和高温下的结构强度，能够适应-40℃到80℃的工作环境温度区间，不会因为冬季低温或者夏季暴晒出现材质变脆、卡扣失效的问题。结构上没有采用一体化的刚性连接，而是在中间连接段预留了微小的形变余量，能够抵消雨刮运行过程中连杆传递过来的微小振动，降低雨刮工作时的座舱内传导噪音，同时支架的安装方向做了防呆设计，两个卡接槽的截面尺寸做了细微差异化处理，安装时不会出现方向装反的问题，降低维修更换时的操作难度。从功能特性来看，这款支架不需要额外的紧固件辅助固定，完全依靠自身的卡扣结构实现与周边部件的连接固定，更换时不需要拆卸整个雨刮连杆总成，只需要把断裂的旧支架撬下，对准安装位把新支架的卡扣按压到位即可，

　　整个更换过程不需要专用工具，普通车主按照操作指引就能完成更换。设计时也充分考虑了塑料件的注塑工艺可行性，整体结构没有出现壁厚突变的区域，所有的转角位置都做了R1以上的圆角过渡，避免注塑成型时出现缩痕、缺胶或者内应力集中的问题，卡扣的厚度控制在1.5mm，既保证了卡扣的弹性变形量满足安装需求，又不会因为卡扣过薄导致强度不足容易断裂。在实际装车验证过程中，支架能够承受雨刮电机额定输出扭矩下的往复载荷，连续运行十万次循环后，卡扣的卡紧力衰减率控制在10%以内，不会出现松旷移位的问题，同时支架的重量控制在15g以内，不会给雨刮传动系统增加额外的负载，保证雨刮电机的运行负载处于设计区间内，延长雨刮电机的整体使用寿命。对于结构设计从业者来说，这类看似简单的塑料连接支架，核心的设计难点不在于复杂的曲面造型，而在于对安装边界的精准把控、材料特性的匹配以及实际工况下的载荷校核，很多同类替换件容易出现的问题就是卡接尺寸公差控制不当，要么安装过紧容易撬断卡扣，要么安装过松运行时出现异响脱落，还有部分替换件为了降低成本使用回收塑料，耐候性不足，使用几个月就会出现老化断裂的问题，这款支架在设计阶段就针对这些常见问题做了优化，从尺寸公差、材料选型、结构强度三个维度做了平衡，能够完全替代原车的同位置部件，满足日常使用的可靠性需求。
