amarok三重钳夹持工装结构设计

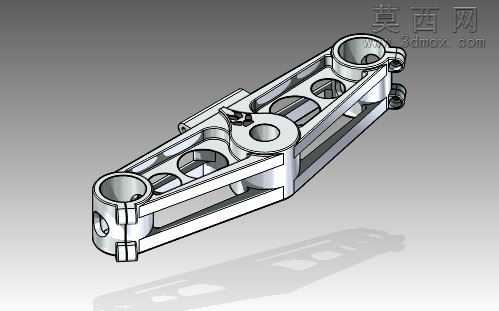

本作品为amarok三重钳的三维结构设计，建模过程中首先对夹持类工装的功能需求进行拆解，明确三工位同步夹持的核心设计目标，采用自顶向下的建模思路搭建整体装配框架。首先绘制主体承载臂的基准草图，以对称中心为定位基准，勾勒出长条形承载结构的外轮廓，针对减重需求在臂身区域规划多组圆形镂空结构，在保证结构刚性的前提下降低整体自重，镂空位置的排布经过受力校核，避开应力集中的铰接与夹持受力区域。建模时对三处夹持套筒结构做了精细化处理，每处套筒都设计了纵向开槽与侧边锁紧凸台结构，可通过锁紧件实现套筒孔径的微调，适配不同直径的被夹持杆件，套筒端部做了倒角过渡处理，避免装配时出现锐边刮损工件的问题。中部铰接位置设计了带中心定位孔的转盘结构，作为三臂联动的核心枢纽，铰接孔的公差配合按照间隙配合标准设定，保证转动过程顺滑无卡滞，铰接处的连接耳片做了加厚处理，提升反复转动下的结构耐用性。整体结构的连接部位都做了圆角过渡处理，消除直角应力集中点，提升结构的抗疲劳性能。材质方面整体主体结构选用高强度铝合金材质，表面做阳极氧化处理呈现金属银灰质感，渲染时采用哑光金属材质参数，调整环境光反射强度凸显结构的金属质感与加工细节，铰接转轴部位采用不锈钢材质，区分不同部件的材质视觉差异。渲染场景搭建时采用渐变灰色背景，添加柔和的环境漫反射光源，在结构下方投射柔和阴影，清晰展现各部件的空间位置与装配关系，通过视角调整完整呈现三臂的排布角度、镂空减重结构、夹持套筒的开槽细节与中部铰接枢纽的结构形态。设计过程中充分考虑工装的实际使用场景，三处夹持工位可同步完成多杆件的定位夹持，整体臂身的镂空设计兼顾轻量化与刚性需求，锁紧结构的布局方便操作人员快速完成装夹操作，各活动部件的运动行程经过模拟验证，不会出现运动干涉问题，整体结构紧凑合理，可直接用于五金加工、工件定位等场景的夹持作业参考。
