便携式手动撬具结构设计

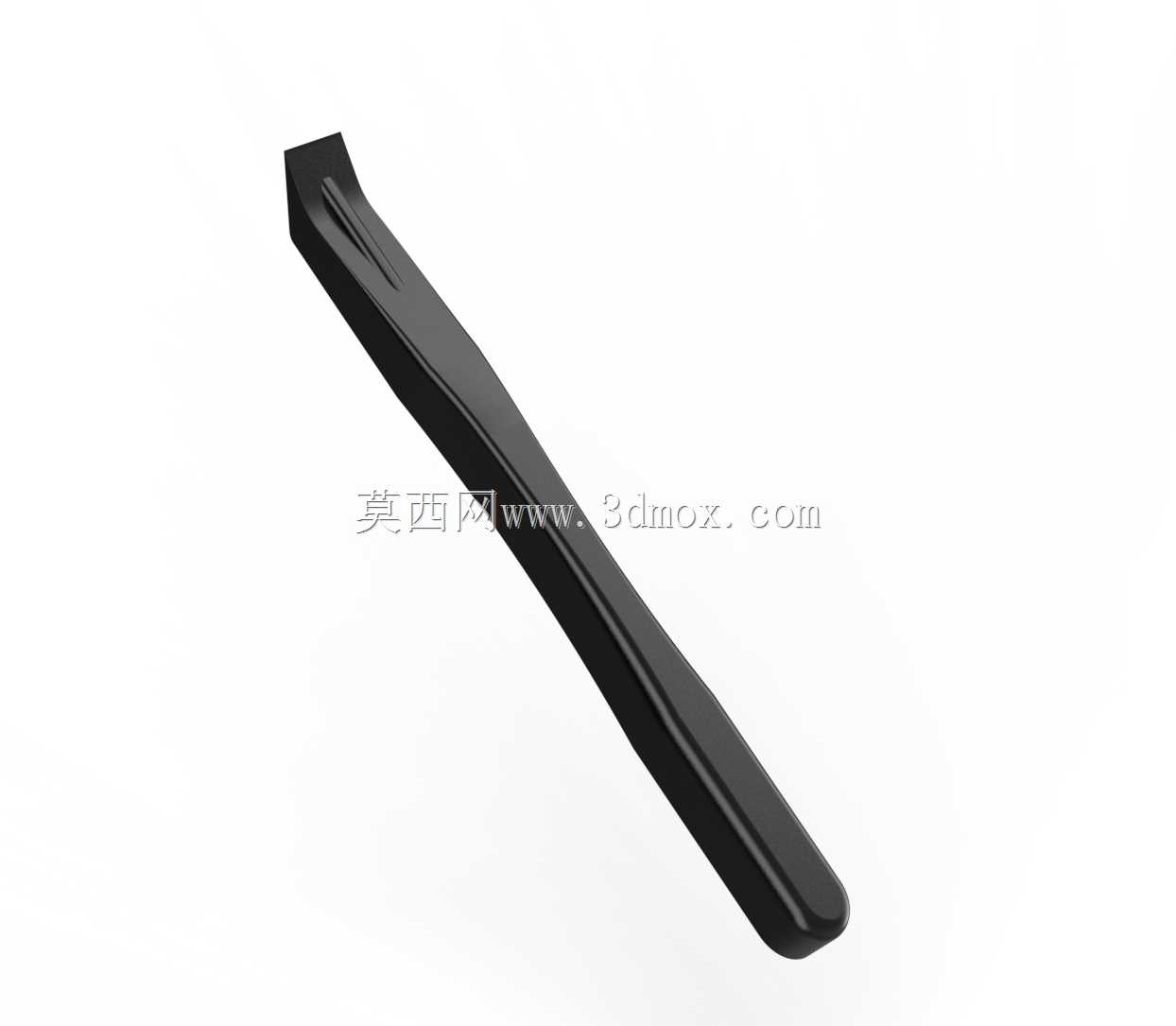

　　在消费电子售后维修、小型机电产品拆解、日常设备维护场景中，经常会遇到卡扣配合紧密、无预留拆卸缺口的壳体类部件，强行用尖锐刀具撬动容易划伤壳体表面、崩断内部卡扣，甚至损伤内部精密元器件，这类场景下就需要专用的撬动工具来完成无损拆解作业。这款手动撬具的整体形态为长条形扁平结构，整体采用一体化成型设计，没有额外的拼接部件，避免了使用过程中连接部位松动断裂的风险。从结构设计来看，撬具的工作端做了收窄变薄处理，端头厚度控制在1mm以内，能够轻松插入壳体之间0.8-1.2mm的装配缝隙中，不会因为端头过厚无法插入缝隙，也不会因为端头过薄在受力时发生弯折变形。工作端的边缘做了小角度倒角处理，没有锋利的刃口，在插入缝隙的过程中不会刮花塑料、

　　金属壳体的表面涂层，也能避免操作时划伤操作人员的手部。撬具的握持段做了加宽加厚处理，宽度从工作端的15mm逐步过渡到握持段的25mm，厚度从工作端的1mm逐步增加到握持段的5mm，这种渐变式的截面设计既保证了工作端的插入性能，又让握持段有足够的结构强度，在施加较大撬动力的时候不会出现整体弯折的情况。握持段的表面做了细微的防滑纹理处理，即使手上沾有少量油污或者汗液，也能稳定握持，不会出现打滑脱手的情况。撬具的整体长度控制在180mm左右，这个长度既能够提供足够的力臂，让操作人员用较小的握力就能产生足够的撬动力，又不会因为长度过长导致在狭小空间内操作不便，比如拆解平板电脑、游戏手柄这类小型电子产品的时候，

　　过长的工具会被周边的工作台面或者其他部件阻挡，影响操作灵活性。在实际使用过程中，这款撬具可以适配多种不同的拆解场景：针对消费电子类产品的塑料卡扣壳体，只需要将撬具工作端插入壳体缝隙，沿着卡扣分布的位置逐步撬动，就能均匀施力将卡扣脱开，不会因为局部受力过大导致卡扣断裂；针对小型机械设备的密封端盖，在没有预留拉马孔的情况下，可以用撬具对称插入端盖缝隙，逐步施力将端盖从装配位顶出，避免用螺丝刀撬动导致端盖变形；针对日常家具、电器的装饰盖板拆卸，这款撬具的钝边设计也不会损伤装饰面的漆面或者电镀层。从设计思路上来说，这款撬具没有采用复杂的多部件结构，而是用单一材料的渐变截面来平衡不同部位的性能需求，工作端追求薄而有韧性，

　　能够插入狭小缝隙且不会断裂，握持段追求厚而有刚性，能够承受较大的握持力和撬动力，整体的弧度设计贴合人手握持的自然角度，长时间使用也不会产生明显的手部压痕。在安装边界方面，这款撬具属于手持手动工具，不需要额外的安装固定，也不需要配套其他动力设备，单独即可完成作业，工具本身没有突出的尖锐部件，存放时只需要放置在常规的工具盒内即可，不会刮伤其他存放的工具。在结构强度校核上，针对撬具最容易断裂的工作端根部位置，做了圆弧过渡处理，避免了直角截面带来的应力集中问题，在承受最大200N的撬动力时，根部的最大应力低于材料的屈服强度，不会发生塑性变形，能够满足长期反复使用的需求。和常见的一字螺丝刀替代撬具的方案相比，这款专用撬具的工作端接触面积更大，撬动时的压强更小，不会在被撬部件表面留下明显的压痕，同时整体的受力分布更均匀，不会出现螺丝刀端头崩飞的安全隐患。针对不同的使用场景，这款撬具的工作端还可以适配不同的缝隙宽度，对于缝隙更小的精密产品，可以对工作端进行少量打磨修薄，不会影响整体的结构强度，而对于需要更大撬动力的场景，握持段的加宽设计也可以配合套管进行加力操作，满足不同工况下的使用需求。
