台式按压出水储水装置结构设计

　　这款储水出水装置的设计，最初是面向小型实验室、桌面工位的定点供水需求做的方案，日常做实验配比试剂、工位旁临时取用洁净水，不用来回跑大的供水点，放在台面上就能用，也适配小型餐饮门店的桌面饮用水取用场景，替代传统的按压式桶装水接头，自带储水腔不用额外挂接大桶，适配更小的桌面空间。

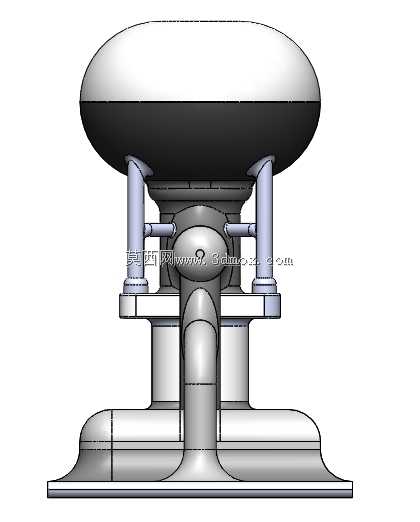

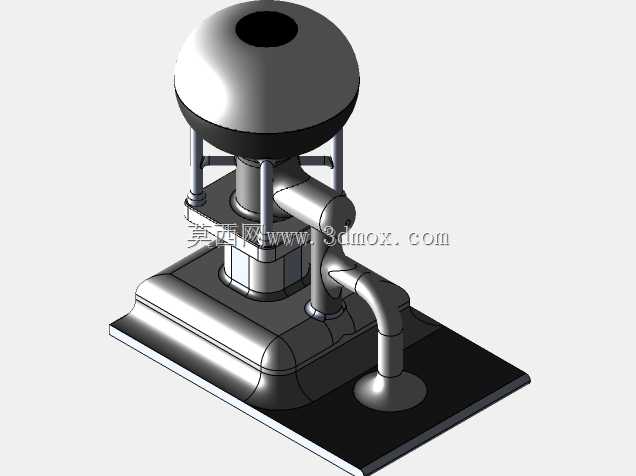

　　从结构逻辑上看，上部的球形腔体是核心储水单元，顶部的开孔是注水口，日常使用时可以搭配密封塞封闭，避免落灰或者水体洒出，球形腔体的容积做了适配桌面使用的优化，不会因为容量过大导致整体重心过高，也不会因为容量太小需要频繁加水。支撑球形腔体的三根立柱，不是单纯的装饰结构，每根立柱内部都做了加强筋排布，同时兼顾了管路走线的空间，其中一根立柱内部集成了通气支路，平衡储水腔内外的气压，避免出水的时候因为腔内负压导致水流断流，剩下的两根立柱做实体支撑结构，搭配底部的方形承托底座，把整体的重心压在底座范围内，就算按压出水的时候施加侧向力，也不会出现侧翻的问题。

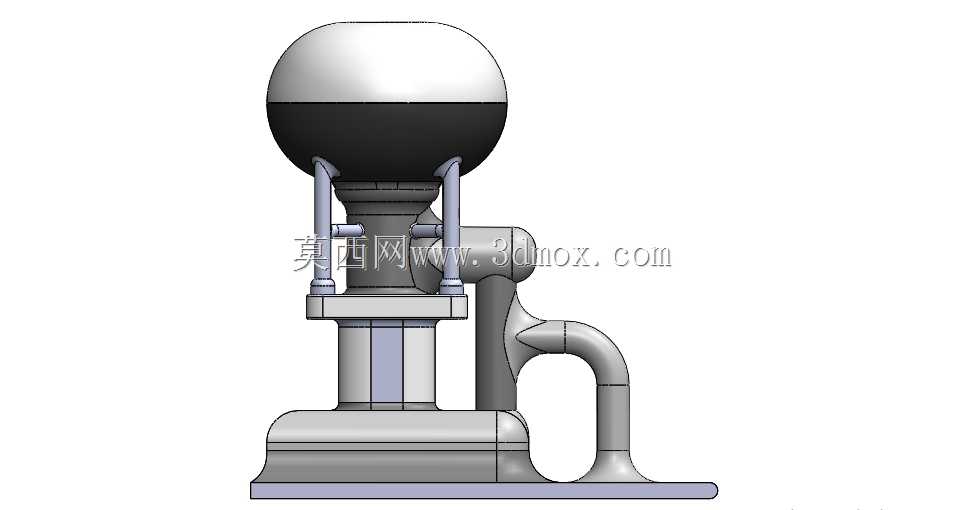

　　中部的控制阀体是整个装置的核心功能件，采用按压式的通断结构，按压阀体上部的压头的时候，内部的阀芯抬升，储水腔和出水管路连通，水体在重力作用下顺着弯曲的出水管流出，松开压头的时候阀芯在弹簧复位力作用下回落，切断管路通路，水流立刻停止，不会出现滴漏的问题。出水管做了大弧度的弯曲设计，出水口的位置刚好延伸到底座前方的接水区域正上方，接水的时候不用把容器凑到装置底部，常规口径的烧杯、水杯都能轻松放在出水口下方，出水口做了收口设计，出水的时候水流集中不会散溅，避免打湿台面。

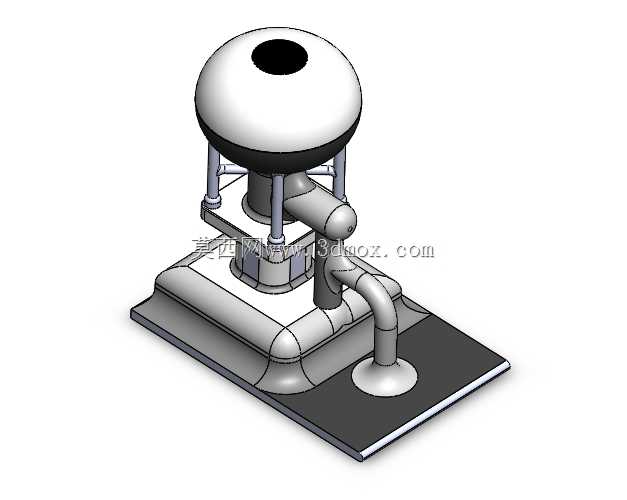

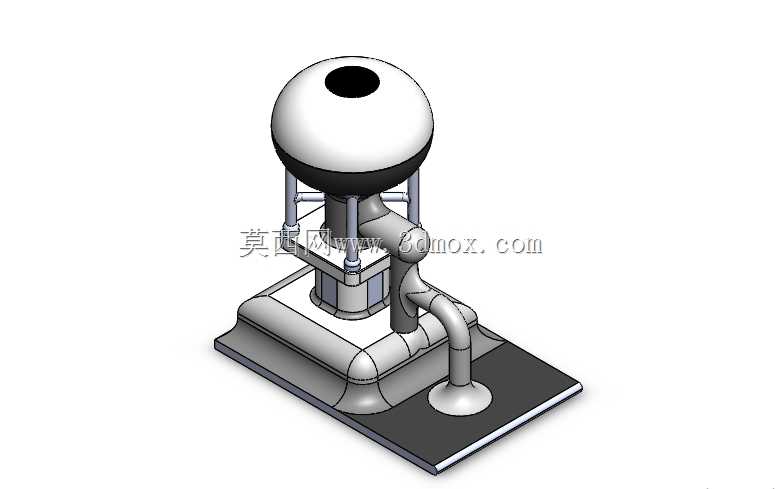

　　底座部分做了双层结构，上层是和支撑立柱、阀体连接的安装基板，所有连接位都做了沉孔设计，紧固件不会突出底座表面，下层是防滑的橡胶垫贴合面，放在光滑的实验台或者玻璃桌面上的时候，不会因为按压操作出现滑动。底座上预留的黑色平板区域是接水盘的安装位，日常使用的时候可以放置定制的接水盘，承接不小心洒出的水滴，不用频繁擦拭台面，接水盘和底座采用卡槽连接，拆卸清理的时候直接抽拉就能取出，没有复杂的锁扣结构。

　　做结构设计的时候，特意把所有的流体管路都做了圆弧过渡，没有直角的管路转角，避免长期使用的时候管路内部积水垢，也减少水流经过转角的时候产生的紊流噪音，让出水过程更平稳。所有和水体接触的部件都采用圆弧倒角设计，没有清洁死角，日常擦拭或者冲洗内部的时候，不会有残留的污渍积在缝隙里。安装边界上，整体的底座投影尺寸控制在200mm*180mm以内，总高度控制在280mm左右，放在常规的桌面工位上不会占用太多操作空间，和桌面的台灯、文件架等物品摆放不会产生干涉，注水的时候不用移动装置，直接从顶部的注水口加水即可，操作门槛很低，没有复杂的操作步骤，就算是第一次接触的使用者也能快速上手。

　　在结构强度校核的时候，针对立柱和底座的连接位做了受力仿真，模拟日常按压出水的时候施加150N的按压力，连接位的最大应力远低于常用工程塑料的许用应力，长期使用不会出现连接位断裂的问题，球形储水腔的壁厚做了均匀化处理，注塑生产的时候不会出现缩痕，也能承受满水状态下的水压，不会出现腔体变形渗漏的问题。出水管的连接位做了双道密封圈密封，就算长期使用出现密封圈老化，也能快速更换密封圈，不用整体更换出水管组件，降低后期的维护成本。
