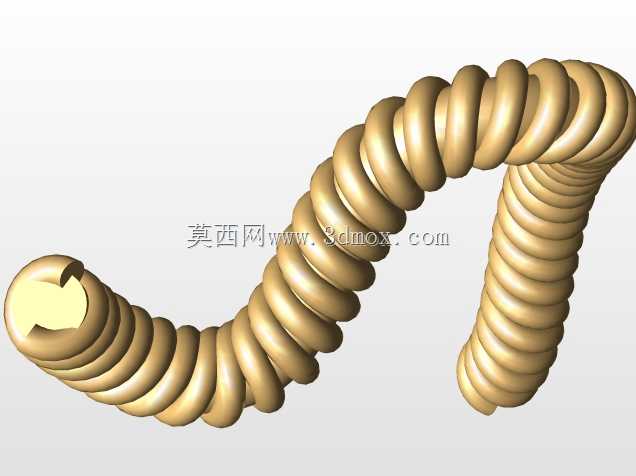

异形弯曲螺旋弹簧三维结构设计

　　在各类非标自动化设备、小型传动机构以及特殊工装夹具的设计场景中，常规直筒圆柱螺旋弹簧往往无法适配受限的安装空间与特殊的施力方向需求，这类异形弯曲结构的螺旋弹簧，正是为解决空间受限场景下的弹性储能、复位缓冲需求而设计的。不同于常规直线排布的圆柱弹簧，该弹簧整体沿空间曲线排布簧圈，能够在弯折的安装腔体内完成布置，不需要额外预留直线伸缩空间，在很多紧凑型的手持工具、小型医疗器械内部的复位机构，以及部分需要沿弧形轨迹提供复位力的翻盖、摆动结构中，这类弹簧能够替代多组直弹簧配合导向结构的复杂方案，大幅缩减机构的整体体积。

　　从功能特性来看，该弹簧保留了圆柱螺旋弹簧的基础力学特性，簧圈采用等节距设计，在受力时每一段簧圈的变形量相对均匀，不会出现局部应力集中导致的过早疲劳失效。整体弯曲的构型让弹簧的伸缩方向不再局限于单一直线，能够沿着自身弯曲的中心轴线方向产生弹性变形，适配弧形摆动、多方向复合复位的工况需求。在实际选型应用中，这类弹簧不需要额外加装导向轴或者导向套，自身的弯曲形态就可以适配安装腔的弧形内壁，在装配时只需要将弹簧两端的支撑圈卡入对应定位槽即可，省去了常规弹簧需要设计导向结构的步骤，能够有效降低装配复杂度，减少零件数量。

　　设计这类异形弹簧时，首先需要根据安装腔体的空间走向确定弹簧中心的空间曲线，确保簧圈的外轮廓与安装腔内壁之间保留0.2-0.5mm的间隙，避免弹簧伸缩变形时与腔壁发生摩擦卡滞。簧丝直径的选取需要结合目标载荷大小计算，同时要兼顾弯曲成型时的工艺可行性，簧丝直径过粗会导致弯曲成型时簧圈内侧应力过大，容易出现成型裂纹，过细则无法满足载荷需求。簧圈的中径需要保持一致，沿整个弯曲中心轴线等直径排布，保证每一段簧圈的刚度均匀，避免受力时局部变形量过大。弹簧两端的支撑圈需要做并紧磨平处理，保证两端的支撑面与定位槽的接触面贴合平整，防止弹簧工作时出现偏斜、窜动的问题。

　　在安装边界的考量上，需要提前核算弹簧工作时的最大压缩量，确保弹簧被压缩到极限位置时，相邻簧圈之间不会发生并圈碰磨，同时要预留足够的变形余量，避免长期工作在极限压缩状态下产生永久塑性变形。安装槽的定位结构需要与弹簧两端支撑圈的尺寸匹配，定位槽的深度要能够完全容纳支撑圈，防止弹簧受力时端部脱出。对于需要在往复运动工况下长期工作的场景，还要考虑弹簧工作时的振动幅度，必要时可以在安装腔内壁添加少量润滑脂，降低簧圈与腔壁之间的摩擦损耗，延长弹簧的使用寿命。

　　这类异形弹簧在实际生产中，通常采用数控弹簧机配合专用的弯曲工装一次成型，成型后需要经过回火处理消除内应力，避免后期使用中出现形状回弹、刚度变化的问题。建模过程中需要准确还原每一圈簧丝的空间走向，确保簧圈之间的节距均匀，螺旋升角一致，这样生成的模型在后续做有限元力学仿真时，才能准确模拟出弹簧的实际刚度、应力分布情况，为后续的选型验证、工艺参数调整提供准确的参考依据。在很多紧凑型的消费电子结构、小型锁具、特殊工装的定位机构中，这类异形弯曲弹簧能够解决很多直弹簧无法适配的空间问题，是紧凑型机械结构设计中非常实用的一类弹性元件。
