笼式滚动轴承保持架组件结构设计

　　在常规回转支承与重载滚动轴承的选型校核工作里，很多设计人员会把注意力全部放在滚道接触应力、额定动载荷计算上，却往往忽略保持架组件对整套轴承运行寿命的决定性影响，本次拆解建模的这款笼式滚动轴承组件，正是把保持架的兜孔排布、滚动体限位、侧向挡边配合这些细节完整呈现出来，方便结构工程师在做传动系统布局时直接参考装配关系。从实际产线的应用场景来看，这类带一体式笼架的滚动轴承，大量用在中小型减速机输入输出轴支承、输送机滚筒端座、普通机床主轴辅助支承、农用机械轮边传动这些工况里，它不需要像调心滚子轴承那样补偿大角度同轴度误差，也不像角接触球轴承那样需要成对预紧，靠自身两侧的环形挡边把整套滚动体和保持架约束成一个独立总成，装配时可以直接整体压入轴承座孔，不用额外分装滚珠或者滚柱，现场装配效率能提升不少。

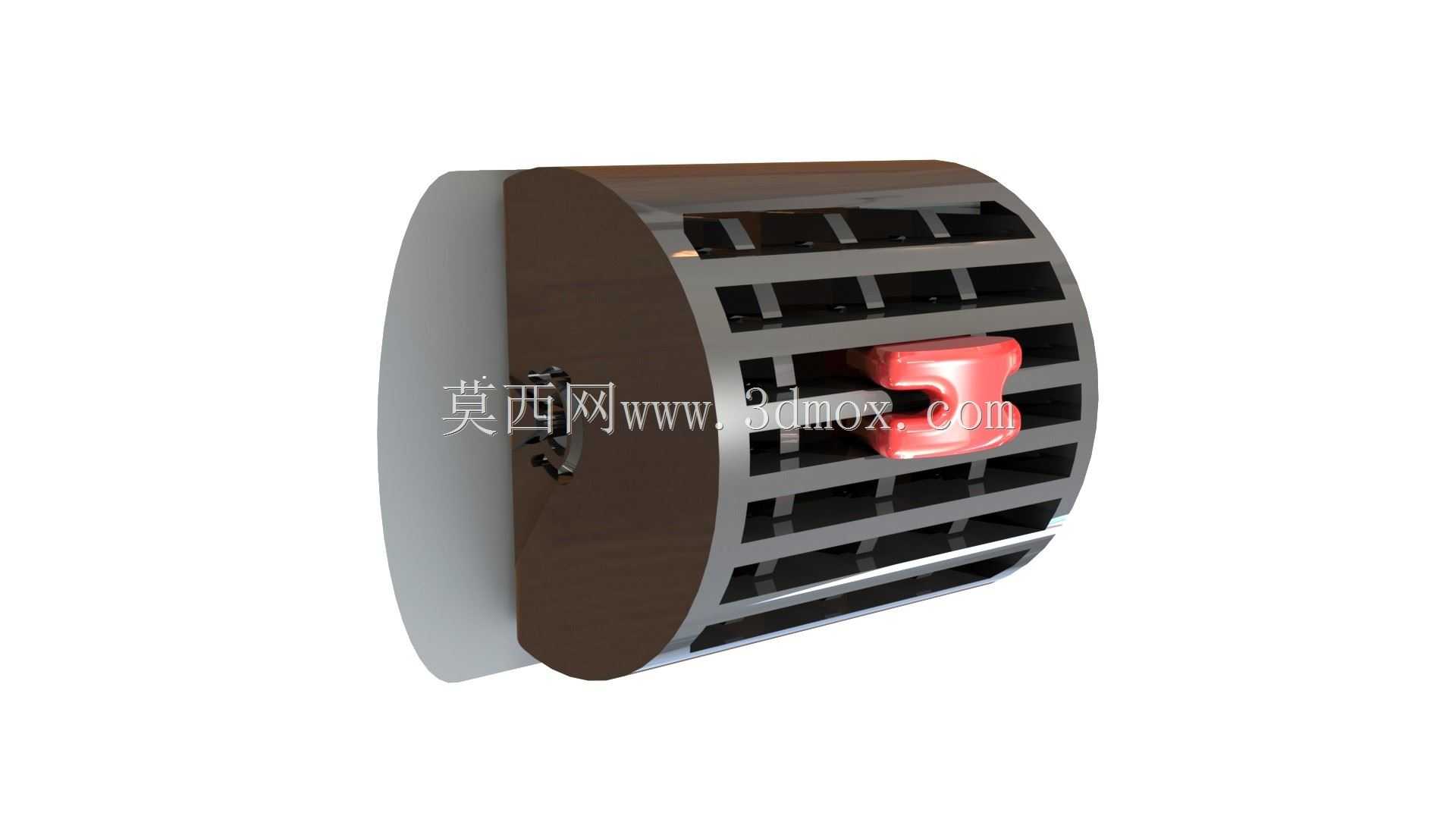

　　从结构功能特性上拆解，这个组件最核心的部分就是外侧的格栅式保持架：周向均匀开出的矩形兜孔，每一个孔位都对应一颗圆柱形滚动体，兜孔的侧壁留了均匀的间隙，既不会把滚柱卡死导致运转时拖拽磨损，又能限制滚柱在周向、轴向的窜动量，避免轴承高速旋转时滚动体之间互相挤压碰撞。保持架两端延伸出的环形法兰边，相当于内置的挡盖，内侧的台阶面刚好卡在滚动体的两个端面外侧，哪怕轴承在运输、拆装过程中被倒置或者倾斜，内部的滚柱也不会从兜孔里脱落出来，这点在野外设备维保、散件转运的场景里实用性很强——很多老式开式轴承拆下来之后滚柱散落在轴承座里，清理归位要花十几分钟，这种集成式总成拿出来就是完整组件，对位压装即可。模型里醒目的红色标识件，是保持架中部的定位锁扣，这个小结构的作用是把两半冲压或者注塑成型的保持架片扣合为整体，不需要额外用铆钉连接，既减少了装配零件数量，也避免铆钉松动后脱落卡入滚道造成轴承抱死的故障。

　　设计思路层面，这款结构走的是通用化、易装配的路线：保持架外圆和轴承外圈的滚道内侧预留了0.3到0.8毫米的径向间隙，内圆和内圈滚道外侧也留了对应的避让空间，运转时保持架不会和内外圈发生硬摩擦，仅靠兜孔侧壁和滚动体的轻微接触带动架体随动旋转。格栅式的开窗结构不是为了减重刻意做的造型，而是为了给润滑脂留出流通通道：轴承加注润滑脂之后，多余的脂可以顺着格栅的缝隙在滚道、滚动体、兜孔之间循环，运转时温升带来的稀油也能顺着缝隙均匀铺在每个滚柱的接触面上，不会出现局部滚动体缺油干磨的情况。对比实体铜保持架，这种开窗结构的容脂空间更大，在低速重载、半年以上才补一次脂的农机、输送设备工况里，润滑维持周期能拉长近一倍。

　　关于外形尺寸和安装边界，这类笼式轴承组件的轴向宽度整体控制在同内径标准深沟球轴承的1.2倍以内，两端的法兰挡边外径比轴承外圈外径小4到6毫米，压入轴承座的时候，挡边不会和座孔的台阶面发生干涉，座孔内部只需要加工出对应内圈厚度的限位台阶即可，不需要额外加工挡圈槽、加装孔用弹性挡圈。装配时的轴向压装力可以直接作用在保持架外侧的端面上，力会通过架体均匀传递到每个滚动体，再传导到轴承内圈，不会出现压装时滚珠受力不均、滚道压出凹痕的问题。在做配套设备的三维布局时，工程师只需要按照选定轴承的标准外径、内径、宽度预留安装腔，不需要为保持架额外预留避让空间，组件的所有运动部件都被约束在轴承自身的轮廓边界内部，哪怕相邻的传动齿轮、联轴器端盖和轴承端面只留2毫米的安全间隙，运转时也不会发生刮蹭。日常维保拆解的时候，这套总成可以直接从轴端整体抽出，清洗、更换润滑脂之后再整体装回，不需要逐个分拣滚动体，对现场维修人员的技术门槛要求很低，很适合大批量配套在通用输送设备、小型工程机械的传动部位。
