3D打印机铝基PCB加热床组件结构

　　这套铝基PCB加热床组件主要面向桌面级FDM熔融沉积成型设备的热端承载工位，在整机布局里处于成型腔体最下方的基准平面位置，承担耗材首层附着、成型过程恒温维持的核心作用。日常设备运行时，PLA、ABS、PETG等不同耗材从喷嘴挤出后，接触到温度均匀的床面可以快速定型，避免翘曲、边角起边、首层脱落这类常见打印故障，不管是创客自制DIY机型、入门级桌面商用设备，还是小型批量生产的工业级桌面打印机，都能见到同结构热床的应用。

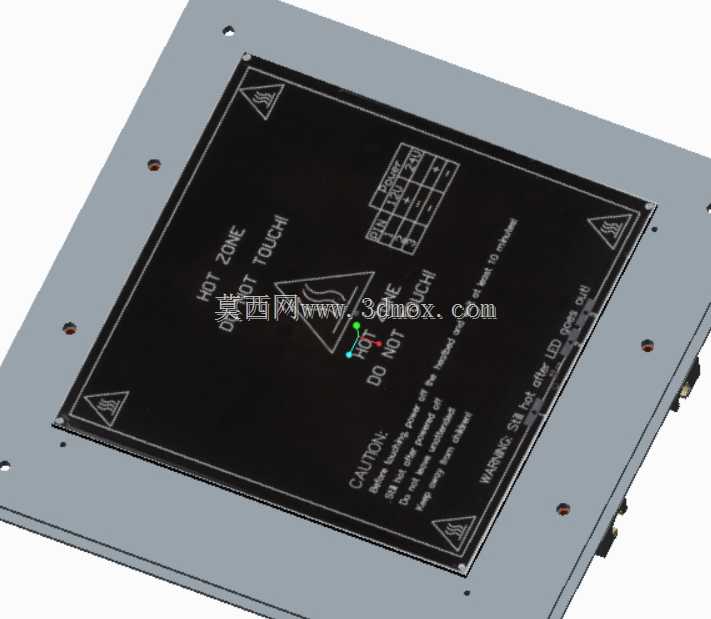

　　从结构设计逻辑来看，组件采用双层复合架构：上层是黑色覆铜蚀刻的PCB发热板，板体表面直接蚀刻出蛇形均匀分布的发热电阻线路，不需要额外粘贴外置加热片，发热区域和床面完全重合，热量传导路径极短；下层是整块铣削加工的铝合金支撑基座，铝件四周预留了统一规格的沉头安装孔位，孔位间距匹配主流2020、3030铝型材框架的安装跨距，装配时可以直接通过内六角螺丝固定在打印机Y轴运动滑台或者Z轴升降托架上，不需要额外设计转接支架。铝基座的平面度经过铣削加工控制，能够抵消PCB板自身的轻微形变，保证整个成型工作面的平面公差控制在合理范围内，避免喷嘴调平时出现四角高度差过大的问题。

　　PCB发热板的板面丝印了完整的警示标识与接线定义：热区范围标注、高温禁止触碰提示、加热回路正负极接线位、热敏电阻安装点位、LED电源指示灯走线都清晰排布，板边预留的接线端子可以直接对接设备的温控主板，热敏电阻探头嵌入板体预留的测温孔内，实时反馈床面实际温度，形成闭环温控回路。板面四角和铝基座的安装孔完全对位，装配时两者通过紧固件锁附后，PCB发热面和铝基座完全贴合，铝基座同时充当均温板的作用，把发热线路产生的局部热量快速扩散到整个床面，消除局部热点和温度死角，实测工作时床面中心和边角的温差可以控制在很小的区间内，保证大尺寸模型打印时各个位置的附着条件一致。

　　从安装边界维度考量，这款热床的外轮廓尺寸适配主流MK2B规格的安装位，铝基座向外延伸的安装边宽度预留了足够的螺丝锁附空间，不会和打印机的同步带、直线导轨、限位开关发生运动干涉。设计时特意将发热区域集中在床面中心的有效成型范围内，外围安装边不参与发热，既减少了不必要的热量损耗，也避免安装位的塑料件、型材长期受高温出现老化变形。床面整体厚度控制得较为合理，在保证结构刚性的前提下，热容量适中，加热升温速度快，从室温升到常用的60度工作温度不需要过长等待，同时温控系统调节温度时的惯性小，温度过冲量低，控温精度更稳定。

　　实际选型适配过程中，结构工程师可以直接参照该三维模型的安装孔位、外轮廓尺寸来设计整机的运动轴托架，不需要反复测绘实物：铝基座四周的安装孔孔径、沉头深度、孔边距都按照标准紧固件规格设计，PCB板上的接线端子位置、指示灯开孔、热敏电阻安装槽的位置都完全还原实物结构，在做整机布线模拟、运动干涉检查、热场布局规划时，都可以直接调用该组件完成虚拟装配，提前发现安装间隙不足、走线和运动部件摩擦这类设计隐患。不同于单纯的平板加热片，这种带铝基座的集成式热床自身刚性足够，不需要额外额外加装玻璃固定板就可以直接使用，也可以在PCB表面额外搭配磁吸弹簧钢平台、贴膜、玻璃板来适配不同耗材的附着需求，组件的承载能力可以满足常规尺寸打印件的重量负载，长时间高温工作下铝基座不会出现翘曲变形，长期运行的尺寸稳定性远高于纯塑料支撑的热床结构。
