离心泵闭式曲面叶轮流体输送结构

　　该叶轮结构主要服务于离心泵类流体输送设备，在清水输送、循环管路、化工介质增压、暖通给排水以及中小型工业流体系统中承担能量转换作用。实际运行时，叶轮随泵轴高速旋转，进入叶轮流道的介质在叶片作用下获得离心加速度，压力能和速度能逐步提升，随后经蜗壳收集并导向出口，从而完成管路内流体的连续输送。与普通传动件不同，叶轮直接接触被输送介质，其叶片型面、流道宽度、盖板形态和入口过渡区域都会影响泵的扬程、流量、效率以及运行稳定性。

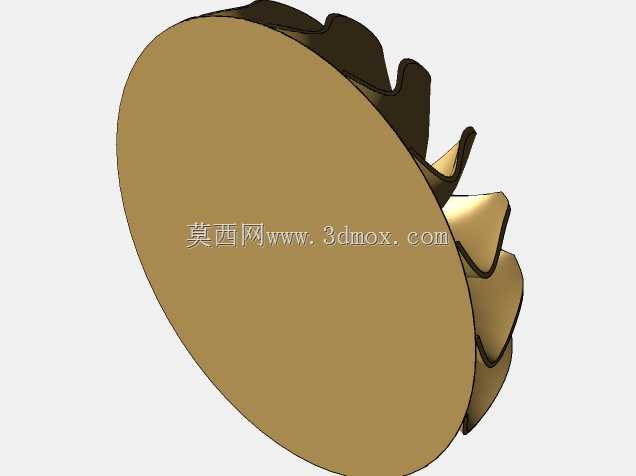

　　从结构形态看，该模型采用带前后盖板的闭式叶轮思路，主体由圆盘形轮体和多片空间弯曲叶片组成。叶片沿圆周方向均匀分布，进口侧具有较明显的扭转和包角，出口侧与盖板外缘衔接，形成连续封闭的流道。闭式结构适合输送较为清洁、不含大颗粒固体的液体，能够减少介质从叶轮出口向入口侧的回流，也有利于在较高扬程工况下保持容积效率。轮盘背面承担旋转支撑和压力平衡的一部分作用，前盖板则约束流体沿叶片通道运动，避免介质在轴向过度扩散。

　　建模时需要重点处理叶片与两侧盖板的贴合关系。叶片不是简单的平面拉伸件，而是沿轴向和周向同时变化的曲面体，其进口安放角、出口安放角、叶片包角和流道收缩规律共同决定介质在轮内的加速路径。若叶片入口角与来流方向偏差过大，泵在额定流量附近容易产生冲击损失；若出口宽度或叶片间距设置不合理，又会造成流道堵塞、局部涡流或出口速度分布不均。实际三维设计中，通常先依据泵的设计流量、扬程、转速和比转速确定叶轮外径、出口宽度、吸入口直径等基础参数，再通过曲面放样生成叶片骨架，最后与盖板进行布尔合并，得到可用于后续加工或铸造分析的整体零件。

　　安装边界方面，叶轮中心需要与泵轴形成可靠配合，常见结构为轮毂孔、键槽或锁紧螺母配合。轴向位置必须与泵腔、密封腔和蜗壳入口对中，前盖板与吸入盖之间应保留合理间隙，既不能因摩擦造成机械干涉，也不能让间隙过大导致回流损失增加。轮体背面与机械密封或填料密封区域之间需留出装配空间，轮毂长度要满足轴端定位和紧固件布置要求。外径尺寸受蜗壳基圆直径限制，叶片出口边缘与蜗壳隔舌之间的距离会直接影响噪声、振动和水力脉动，因此在设备布局时不能只看叶轮本体，还需结合泵体内部腔形校核。

　　在工程应用中，这类叶轮常用于中小型离心泵、冷却循环泵和清水增压泵。对于含气、含纤维或含颗粒介质的工况，闭式流道可能面临缠绕或磨损问题，需要调整叶片厚度、流道宽度甚至改用开式或半开式结构。对于高转速工况，轮盘外缘的线速度较高，材料强度、动平衡和铸件表面质量都需要重点关注；叶片出口处如果存在明显厚薄突变，旋转时可能形成应力集中，长期运行后产生疲劳裂纹。模型中叶片与盖板交接区域应保持圆角过渡，这既有利于铸造时金属液充填，也能减少流体在角部的低速滞止区。

　　从选型和校核角度看，叶轮不是孤立零件，它与吸入管路、蜗壳、泵轴、轴承组件和密封系统共同决定泵组性能。吸入侧阻力过大时，即使叶轮流道设计合理，也可能发生气蚀，表现为噪声增大、流量下降和叶片入口点蚀。因此入口直径、叶片前缘位置和轮盘吸入口过渡圆角需要协同考虑。维修装配时，叶轮拆卸方向、锁紧方式以及与轴套的配合公差也会影响现场维护效率。该三维结构完整呈现了闭式叶轮的轮盘、曲面叶片和外缘轮廓，可用于水力结构方案讨论、泵腔干涉检查、铸造工艺分析以及教学演示，帮助设计人员在投入样机前直观核对叶片走向、流道空间和安装边界。
